BMX自行车车把金属弯管结构设计

　　在极限运动自行车的零部件设计体系中，BMX车把是直接决定操控手感、动作完成度与骑行安全的核心结构件，不同于普通通勤自行车的平直车把设计，BMX车把需要适配街式、公园、土坡等多种特技骑行场景的受力需求，在结构设计阶段需要平衡刚性、重量与操控角度的多重矛盾。从实际使用场景来看，BMX骑行过程中车把需要承受骑手站立发力的垂直载荷、特技动作落地时的冲击载荷、转把动作时的扭转载荷，以及横杆磕碰障碍物时的侧向撞击载荷，这就要求管件的弯折角度、壁厚分布、拼接位置都要经过针对性的受力校核。

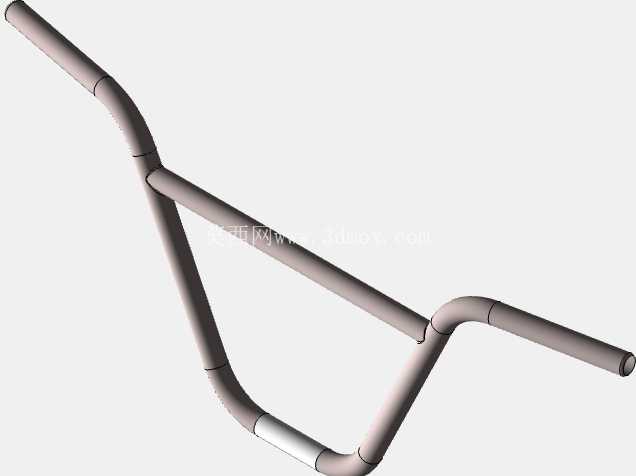

　　这款车把采用多段弯管拼接的结构形式，主抬升段采用大曲率圆弧过渡，避免直角弯折带来的应力集中问题，抬升高度的设计参考了主流特技骑手的站立操控习惯，保证骑手在做抬前轮、后轮滑等动作时，上半身能够保持自然的发力姿态，不会因为车把过低导致腰部过度前倾，也不会因为抬升过高影响转向的灵活度。横把段的宽度设计兼顾了操控稳定性与动作灵活性，过宽的车把会在转把、barspin等动作中增加手臂的摆动幅度，提升动作失误率，过窄则会在高速骑行、落地时降低操控的稳定性，这款设计的横把宽度匹配20寸BMX车架的几何尺寸，两端的握把安装位预留了标准的管径尺寸，能够适配市面上绝大多数通用BMX握把、刹车把座的安装需求，不需要额外做打磨或者衬套适配。

　　在弯管的拼接位置，采用了相贯线贴合的焊接结构设计，拼接处的管件切口完全匹配对接管件的外圆弧面，保证焊接时焊缝能够均匀填充，避免出现虚焊、焊缝应力集中的问题，从三维模型的结构来看，斜向加强段的连接位置正好处于车把受力的核心三角区，当车把受到垂直向下的冲击载荷时，斜向支撑段能够将主横把的受力分散到把立安装段，避免主弯管位置因为长期受冲击出现金属疲劳变形。把立安装位的管径采用BMX通用的标准尺寸，安装段的长度预留了足够的锁紧接触面积，保证把立锁紧后不会出现发力时车把转动打滑的问题，同时安装段的轴线与横把段的角度经过优化，安装到车架前叉上之后，车把的后掠角度正好匹配骑手自然握把的手腕角度，长时间骑行或者做动作时不会出现手腕过度弯折导致的发力不畅。从安装边界来看，这款车把的整体外轮廓尺寸适配标准20寸BMX整车的装配需求，不会出现车把过宽蹭到膝盖、抬升过高导致线管长度不足的问题，所有弯折位置的圆弧半径都符合金属弯管加工的工艺要求，不会因为弯折半径过小导致管件弯制过程中出现管壁褶皱、壁厚减薄超差的问题，实际生产中可以采用6061铝合金或者铬钼钢作为原材料，通过数控弯管设备完成各段管件的弯制，再通过工装夹具定位焊接后做表面处理，完全能够满足批量生产的工艺可行性。

　　在实际骑行测试的维度，这种多段支撑的车把结构相比单弯管的车把，侧向刚性提升明显，在做神龙摆尾、180度转体等侧向发力的动作时，车把不会出现明显的形变卸力，骑手的发力能够直接传递到前叉，动作的响应速度更快，同时在遇到前轮撞击障碍物的情况时，车把的弧形结构能够通过微小的形变吸收部分冲击，降低冲击力直接传递到骑手手腕导致的运动损伤。不同于竞速BMX的低趴车把设计，这款车把的抬升量更偏向街式特技骑行的需求，骑手在做抬前轮动作时，只需要小幅度向后发力就能将前轮拉起，不需要刻意调整身体重心，对于新手练习基础特技也更加友好，横把两端的位置没有多余的突出结构，做转把动作时不会勾到刹车线管或者骑行服饰，避免动作过程中出现意外卡滞。
