BMX小轮车五辐牙盘链轮结构设计

在极限运动器材的零部件设计领域，BMX小轮车的传动系统一直是结构优化的核心方向，牙盘作为直接承接脚踏扭力、传递动力至链条的核心部件，其结构强度、重量控制与安装适配性直接决定了整车在腾跃、碾磨、急转等极限动作下的可靠性。这款五辐结构的BMX牙盘，在设计之初就完全围绕街式、花式BMX的高频冲击工况展开，没有沿用通勤自行车牙盘的多盘片堆叠结构，而是采用单盘一体化成型的设计逻辑，从根源上减少了多片盘片连接带来的松动风险。

从实际应用场景来看，这类牙盘主要适配20寸轮径的BMX整车，安装位置位于车架五通位置，与中轴、曲柄直接配合，设计时首先明确了安装边界：中心安装孔的公差严格匹配常见的方孔中轴与花键中轴规格，盘齿的齿形完全适配BMX常用的单速链条节距，齿尖做了圆弧过渡处理，避免动作过程中链条卡滞、脱链的问题。很多新手在改装BMX时容易忽略牙盘与车架后叉的间隙问题，这款牙盘在设计时就控制了盘片的最大外圆直径，既保证了足够的传动比，又预留了足够的安全间隙，不会在曲柄转动时剐蹭车架后下叉，也不会在做barspin、tailwhip等转把动作时与线管、护板产生干涉。

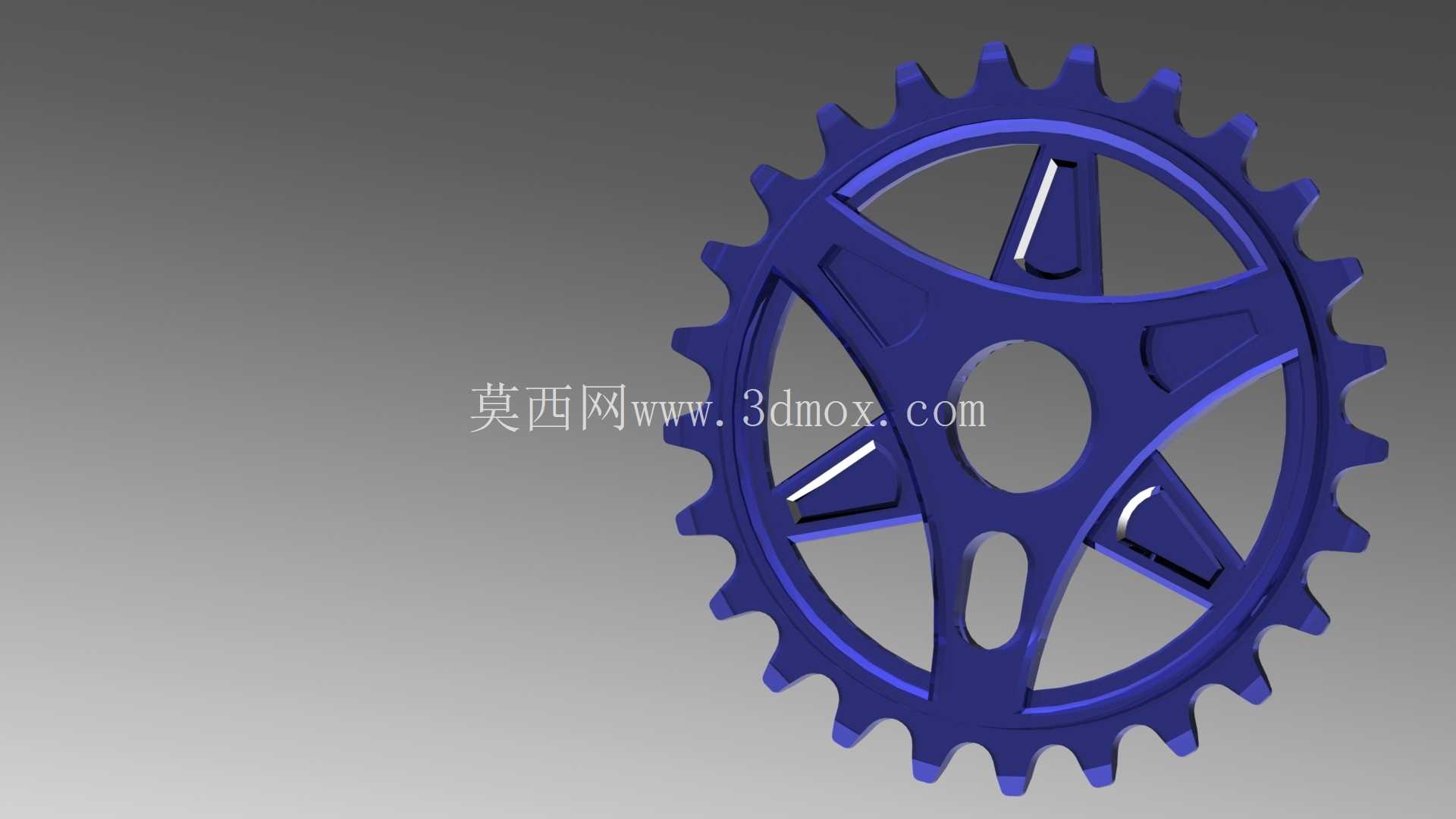

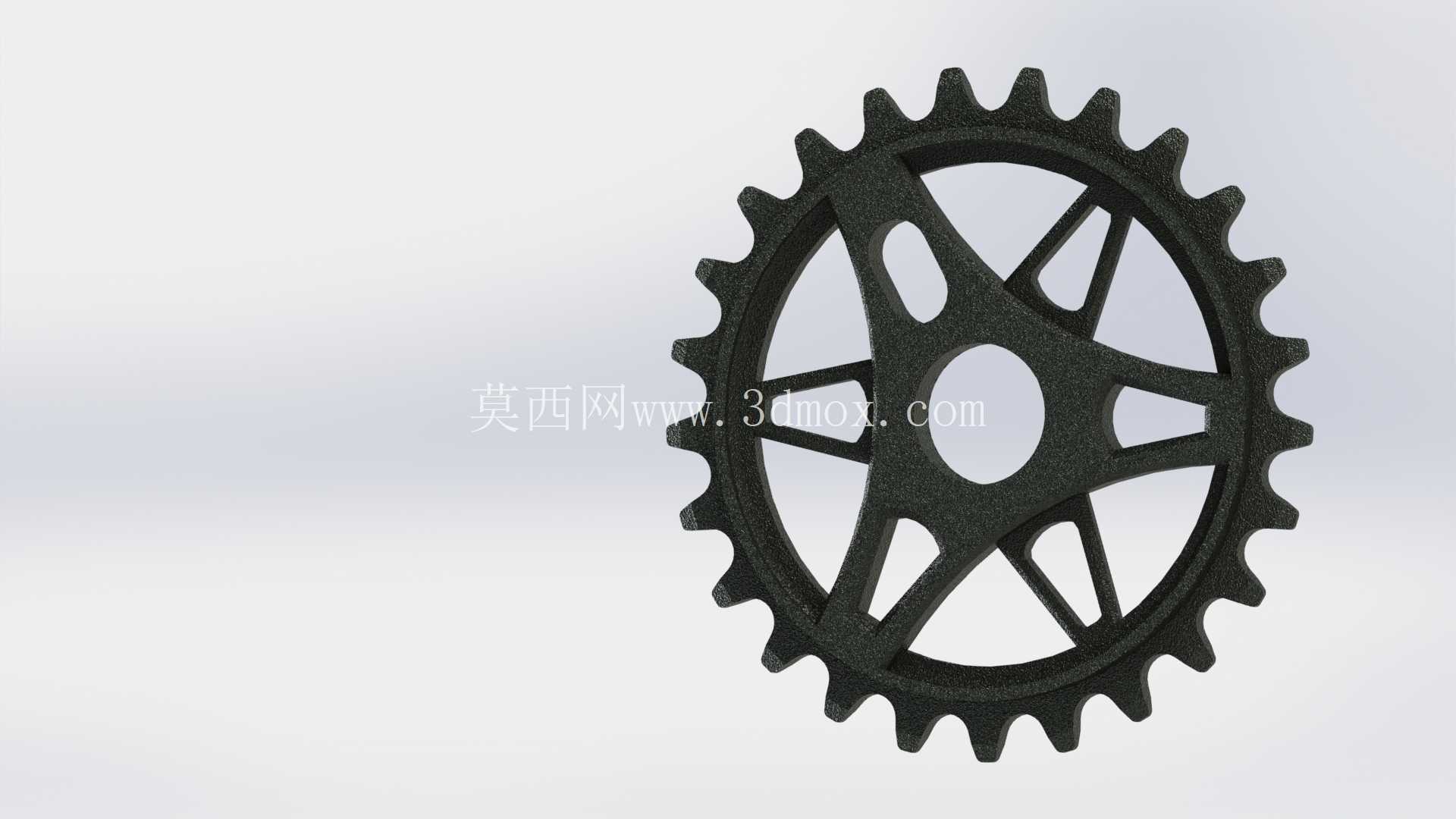

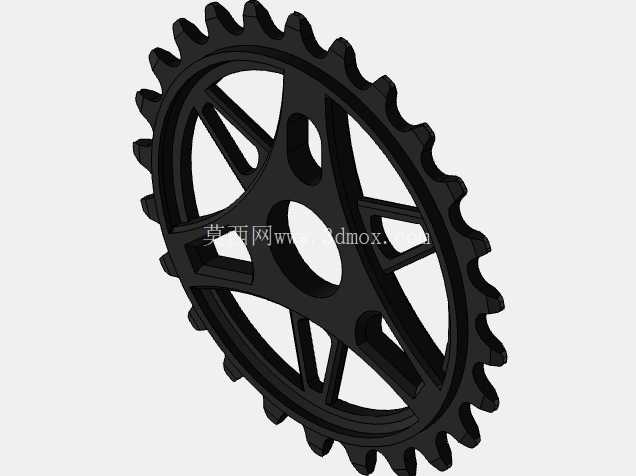

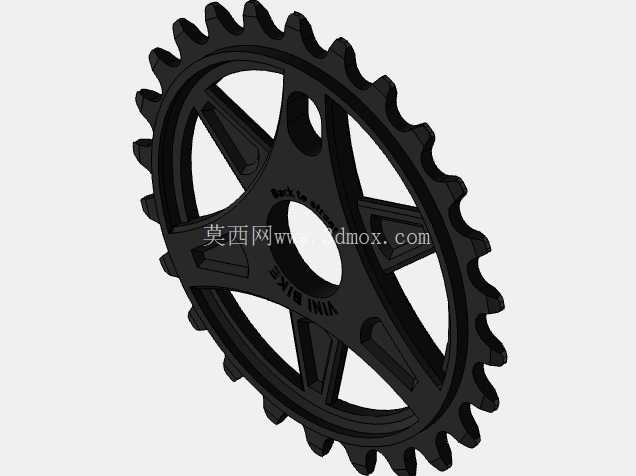

结构设计上，五根辐条采用了变截面的加强结构，从中心安装座位置向外延伸至盘体内圈的过程中，辐条的厚度做了梯度变化，靠近中心受力点的位置厚度更大，有效分散脚踏传递过来的瞬时大扭力，避免辐条根部出现应力断裂。盘体表面做了均匀的减重凹槽设计，在不削弱整体结构强度的前提下尽可能降低零件自重，毕竟对于BMX骑手来说，传动系统的重量会直接影响整车的操控灵活性，尤其是做抬前轮、空中转体动作时，过重的牙盘会增加车头的转动惯量，影响动作精度。

齿形部分的设计是这类传动件的核心，每一个盘齿的轮廓都经过了啮合轨迹校核，保证链条在受力绷紧、松弛跳动的状态下都能顺畅啮合，不会出现跳齿的问题。齿根位置做了圆角过渡，避免长期使用后齿根出现疲劳裂纹，盘齿的厚度控制在与链条内片间隙0.2mm的范围，既不会因为间隙过大导致链条晃动，也不会因为间隙过小出现卡链、磨损加剧的问题。需要注意的是，这款牙盘的初始设计版本存在链距匹配的尺寸偏差，在实际装车测试时发现链条与盘齿的啮合位置偏斜，容易导致链条单侧磨损加快，后续优化时调整了盘齿的轴向位置，保证盘齿平面与后轮飞轮平面的共面度误差控制在0.1mm以内，大幅降低了传动过程中的异响与磨损。

从实际使用的工况适配来看，这款牙盘的结构完全能应对街式BMX的日常使用，无论是台阶落差的冲击，还是碾磨栏杆时的侧向受力，一体化的盘体结构都不会出现分体牙盘常见的盘片变形、铆钉松动问题。安装时不需要额外加装盘片垫片，只要将中轴锁紧到规定扭矩，就能保证盘体的转动同轴度，日常维护也非常方便，只需要定期清理齿缝间的泥沙，检查链条张紧度即可，不需要像多盘片牙盘那样频繁调整盘片间距。很多骑手在选择BMX配件时容易盲目追求轻量化，忽略结构强度，这款牙盘在设计时平衡了两者的关系，没有为了减重过度削减辐条与盘体的厚度，而是通过结构优化实现减重，保证零件在受到侧向撞击时不会出现盘齿弯折、辐条断裂的问题，毕竟在极限运动场景下，零件失效很可能导致骑手受伤，可靠性永远是排在第一位的设计指标。
