单自由度步进驱动角度可调射箭执行装置

这款单自由度角度调节的射箭执行机构，最初是面向科普教具、小型竞技展演场景开发的模块化执行单元，在青少年科创教育、小型互动展演装置、自动化竞技道具领域都有明确的落地适配空间。不同于常规多轴机械臂搭载末端执行器的复杂方案，整套机构仅保留俯仰角度调节这一个核心自由度，所有传动、支撑、动力部件全部集成在一体化安装底座上，不需要额外搭配外部传动组件，落地部署时只需要固定底座安装孔位、接入步进电机驱动信号即可完成调试，大幅降低了非工业场景下的集成门槛。

从功能实现逻辑来看，整套机构的俯仰调节范围锁定在0度到25度区间，这个角度区间是经过多轮实射验证选定的：0度位对应水平储箭、待触发的初始状态，25度位对应常规近程目标投射的最大仰角，完全覆盖小型展演场景下5米内固定靶位的角度调整需求，不需要额外拓展更大角度范围来增加结构复杂度。动力端采用常规42系列步进电机作为动力源，通过齿轮组将动力传递到剪式连杆支撑结构上，齿轮副的传动比经过匹配计算，确保步进电机每一个细分步距对应俯仰角度的微调量控制在0.1度以内，既可以实现角度的精准定位，也能避免传动间隙带来的角度偏移问题。

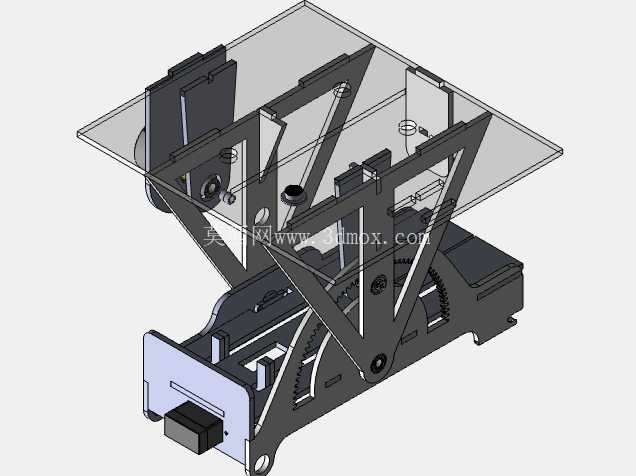

结构设计层面，整套支撑结构采用对称式剪叉连杆布局，两侧的三角形支撑臂同时承担俯仰导向和负载承载的作用，箭道安装板固定在剪叉机构的上端活动平台上，平台两侧设置有线性导向限位结构，确保俯仰运动过程中箭道始终保持在同一竖直平面内，不会出现侧向偏移影响发射精度。底座部分采用一体化腔体设计，步进电机、传动齿轮组、触发联动机构全部内置在腔体内部，既可以对传动部件形成防护，避免展演过程中异物卡入齿轮副，也能让整套装置的外观更加规整，不需要额外加装外防护壳。

安装边界方面，整套机构的底座安装孔位按照标准42步进电机的安装法兰尺寸做了适配，横向安装孔距为40mm，纵向预留的安装空间只需要120mm*80mm的平面即可完成固定，上端箭道平台在0度初始位时的整体高度不超过90mm，抬升到最大25度仰角时的顶端高度也控制在150mm以内，对安装空间的竖向尺寸要求很低，既可以固定在桌面式展演台面上，也可以集成到小型移动机器人平台上作为功能拓展模块。传动链路中所有的铰接点都采用金属轴套配合销轴的结构，避免反复俯仰运动带来的铰接点磨损，齿轮副采用直齿圆柱齿轮设计，加工和装配难度低，后期维护时只需要定期在齿面涂抹润滑脂即可保证传动顺畅，不需要复杂的维护操作。

在实际适配场景中，这套机构可以直接搭配通用的箭道触发模块使用，角度调节到位后通过联动触发射箭动作，不需要额外设置独立的触发动力源，触发动作的联动结构集成在剪叉机构的铰接位置，当角度调整到预设值时，联动杆自动触发射箭保险，整套动作的逻辑完全通过机械结构实现，不需要额外增加传感器来做位置判断，进一步提升了装置在非工业环境下的运行可靠性。考虑到不同场景的负载需求，支撑臂的结构做了拓扑优化，在保证结构刚度的前提下尽可能降低整体重量，整套机构的自重控制在1kg以内，搭载在小型移动平台上也不会带来过大的负载负担。
