FRC赛事吉瓦特队参赛竞技机器人结构

　　这套竞技机器人结构面向青少年工程创新赛事场景开发，核心服务于场地对抗类赛事的多任务执行需求，整体结构围绕赛事规则设定的得分动作完成模块化布局，从底层移动到上层作业形成完整的动作执行链路。底盘部分采用麦克纳姆轮驱动方案，四个轮组分别独立连接驱动单元，可实现全向移动动作，在狭窄的赛事场地内能够完成横向平移、原地转向、斜向行进等特殊走位，规避场地障碍物与对方防守机器人的干扰，轮组安装座采用型材拼接结构，预留了足够的调节余量，可根据场地地面摩擦系数调整轮组压合力度，避免行进过程中出现打滑丢步的问题。

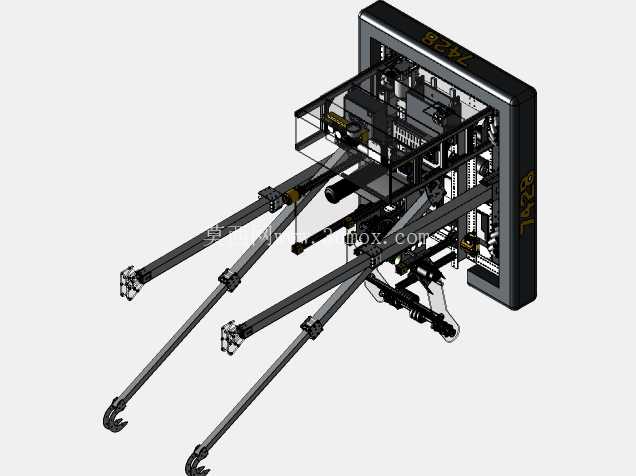

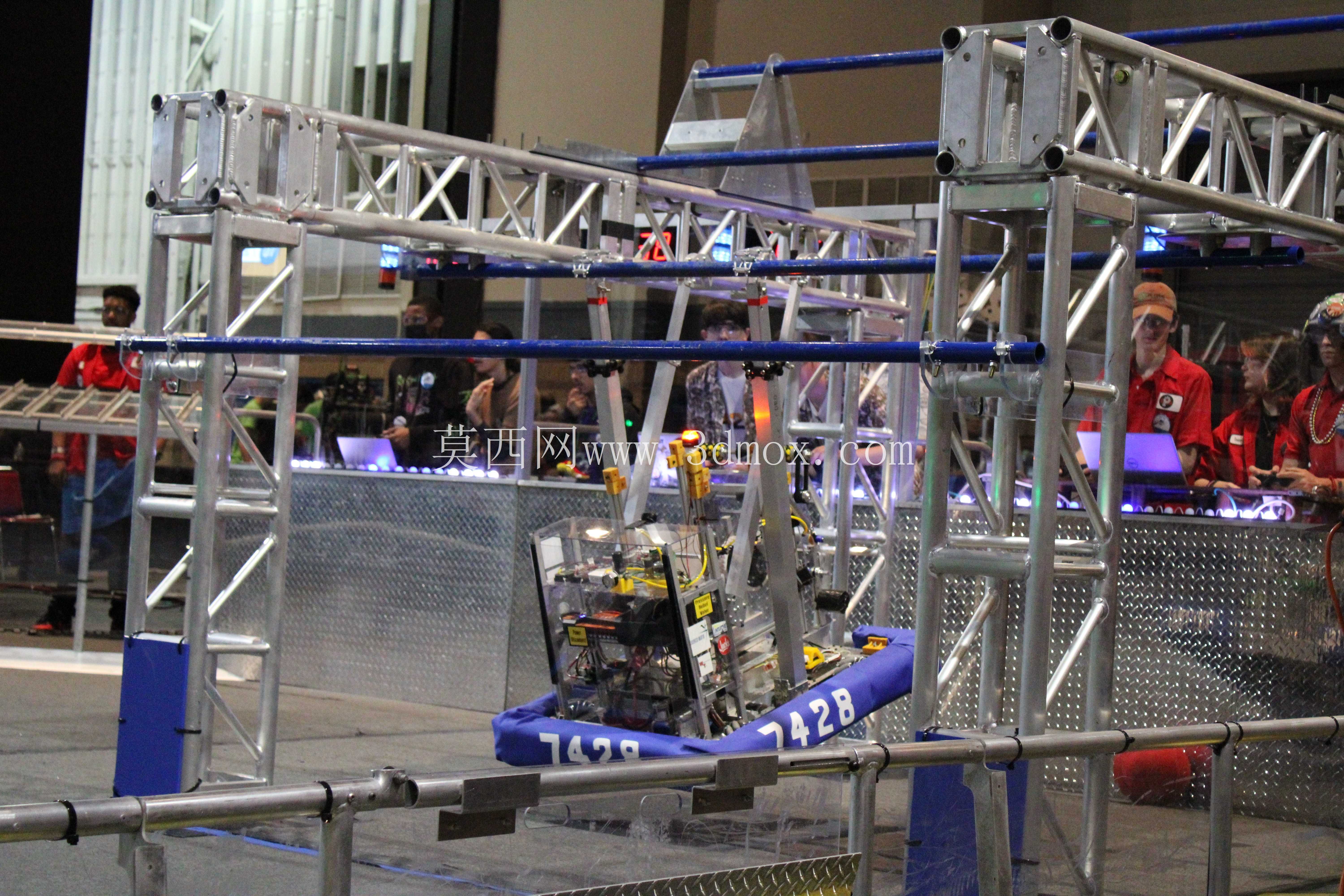

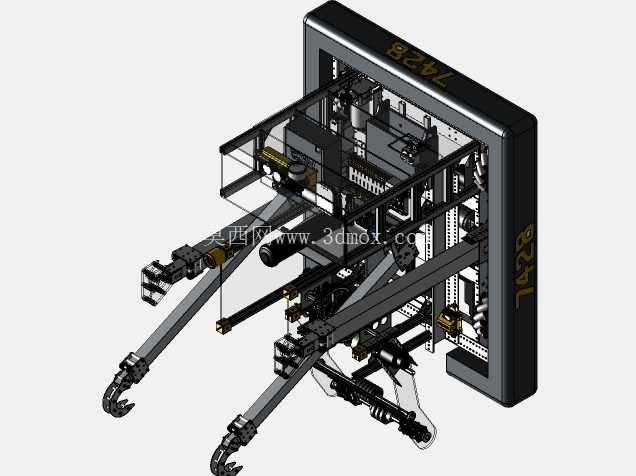

　　上层作业端设置了物料投射机构，针对赛事指定的轻质物料设计了推送式发射结构，通过弹性储能组件配合直线导轨导向，可将物料精准射入上部轮毂目标区域，投射机构的俯仰角度预留了手动调节区间，可根据现场目标位置的实际距离调整发射仰角，匹配不同射程下的物料落点精度，投射通道内部设置了物料定位挡块，保证每次上料后物料的初始位置一致，降低连续投射时的落点离散度。多级攀爬系统是该结构的核心特色设计，针对赛事场地内的攀爬桁架结构，设置了多段可伸缩的钩挂式机械臂，臂体采用高强度轻质型材加工，在保证结构刚度的前提下尽可能降低自身重量，攀爬动作执行时，前端钩爪先挂接在桁架横杆上，随后臂体收缩带动整机抬升，多段臂体依次交替挂接，可完成多级高度的攀爬动作，钩爪末端设计了自适应转角结构，在挂接过程中可自动适配横杆的角度偏差，避免出现脱钩掉落的问题。

　　整机框架采用标准工业铝型材搭建，连接部位采用角件与螺栓紧固，无需复杂的焊接工艺，既方便赛事现场的快速拆装维修，也能根据测试过程中发现的结构干涉问题快速调整部件安装位置，所有电气元件均内嵌安装在框架内部的安装板上，走线沿型材槽道布置，避免运动过程中线路被拉扯磨损，电控模块的安装位置预留了散热间隙，保证长时间连续运行时的温度处于合理区间。结构设计过程中充分考虑了赛事的重量限制要求，对非受力部位的结构件做了镂空减重处理，在保证整体结构强度满足碰撞、冲击载荷要求的前提下，尽可能降低整机自重，提升移动与攀爬动作的响应速度。

　　各运动机构的行程边界均做了机械限位设计，避免程序失控时机构超出行程造成结构损坏，限位块采用缓冲材质制作，可吸收机构到位时的冲击载荷，降低运行过程中的振动与噪音。从安装边界来看，整机收拢状态下的外轮廓尺寸适配赛事场地的通行通道要求，可顺利通过场地内的各类限宽、限高结构，展开作业时各机构的运动范围经过反复校核，不会出现自身结构干涉的问题，同时也预留了足够的传感器安装位置，可根据需求加装视觉识别、距离检测等传感模块，提升机器人的自主作业能力。
