户外固定式模块化引体向上训练架结构设计

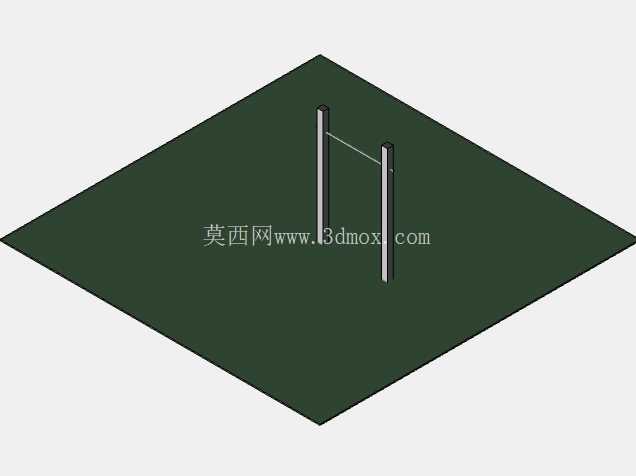

　　立柱采用矩形截面型材作为主体承载结构，相比圆形截面立柱，矩形型材在与地面预埋件、横向握杆的连接节点处拥有更大的贴合面，连接螺栓的排布空间更充裕，节点抗扭、抗剪性能更优，同时矩形截面的立面更便于后期张贴使用提示标识，不会出现圆形面张贴标识易起翘脱落的问题。两根立柱的间距设置充分考虑了人体上肢运动的活动范围，既不会因间距过窄导致使用者做引体向上时肘部磕碰立柱，也不会因间距过宽增加不必要的材料浪费与安装占地，横向握杆的高度设置匹配成年男性站立抬手的抓握高度，同时预留了足够的下肢悬空空间，避免使用者拉起身体时脚部触碰地面，影响训练动作的标准性。这款户外引体向上训练设施的结构设计，核心围绕户外公共健身场景的长期使用需求展开，区别于室内家用的简易单杠结构，整体采用双立柱加横向握杆的对称式布局，从结构受力层面规避了单侧悬臂结构的倾覆风险，适配社区健身区、户外操场、公园运动区等开阔露天场地的安装使用。从实际使用场景出发，这类设施需要同时满足不同身高人群的使用需求，同时要耐受户外长期的日晒雨淋、温度交变以及高频次使用带来的结构疲劳，因此在设计阶段就将结构稳定性、安装便捷性、维护简易度作为核心考量维度。

　　模块化的设计思路贯穿整个结构的拆分逻辑，整组设施拆分为立柱单元、横向握杆单元、地面连接单元三个独立模块，每个模块的连接节点都采用标准化的紧固件连接，没有复杂的焊接工序要求，现场安装时不需要携带大型焊接设备，仅需常规的紧固工具即可完成组装，大幅降低了户外施工的难度与安装周期。地面连接单元采用预埋法兰盘的结构形式，安装时先将法兰盘与混凝土基础浇筑为一体，待混凝土固化达到设计强度后，再将立柱与法兰盘通过螺栓紧固连接，这种连接方式相比直埋式立柱，后期如果出现构件损坏需要更换时，不需要重新开挖浇筑基础，仅需拆卸对应位置的螺栓即可完成构件替换，维护成本大幅降低。横向握杆与立柱的连接节点采用贯穿式螺栓加防滑锁紧结构，避免长期使用过程中握杆出现转动、轴向窜动的问题，握杆的表面做了防滑纹理设计，即使在户外雨天表面沾水的情况下，使用者抓握时也不易打滑，提升使用过程的安全性。从结构受力的角度分析，使用者做引体向上动作时，载荷通过横向握杆传递到两侧立柱，最终通过立柱底部的法兰盘传递到混凝土基础，整个受力路径简洁直接，没有多余的传力环节，每个节点的受力方向都与紧固件的轴线方向匹配，避免螺栓承受额外的剪切载荷，提升结构的整体使用寿命。

　　安装边界方面，整组设施的安装需要预留足够的安全活动空间，设施前后左右都需要留出不小于一米的无障碍区域，避免使用者运动过程中磕碰周边障碍物，混凝土基础的尺寸根据当地的土壤承载力、最大风载情况做匹配设计，确保极端大风天气下设施不会出现倾覆风险。考虑到户外使用的防腐需求，所有金属构件表面都做了多层防腐处理，底层做喷砂除锈处理提升涂层附着力，中间层做环氧富锌底漆隔绝水汽侵蚀，面层做耐候性聚氨酯面漆，能够长期耐受户外紫外线照射、雨水冲刷，不会出现短时间内涂层脱落、构件锈蚀的问题。

　　握杆的直径设置充分匹配人体手掌的抓握尺度，直径过粗会导致使用者抓握时无法完全施力，直径过细则会导致抓握时手掌局部压强过大，长时间训练易产生不适感，经过多轮人体工学验证的握杆直径，能够适配绝大多数成年使用者的抓握需求，不管是常规的正手引体向上、反手引体向上，还是窄距、宽距的变式训练动作，都能提供稳定的支撑。相比市面上常见的焊接式一体单杠结构，这种模块化拆分的设计在运输环节也具备明显优势，拆分后的构件可以打包装入标准货运包装箱，不需要超长件特殊运输，大幅降低了物流运输成本，同时运输过程中构件之间的磕碰风险也更低，不会出现一体结构运输时易变形的问题。在细节设计上，立柱的顶端做了封闭盖帽处理，避免雨水顺着立柱内腔流入造成内部锈蚀，同时也避免杂物掉入立柱内腔造成积水，所有连接螺栓的外露端都做了圆弧防护帽处理，避免螺栓外露的棱角划伤使用者，所有构件的边缘都做了圆角倒钝处理，没有尖锐的棱角突出，从细节层面提升使用过程的安全性。
