滑板用多层嵌套式轮轴套筒结构设计

项目分类:通用机械零部件 发布时间:2026-02-06 ID:1136609

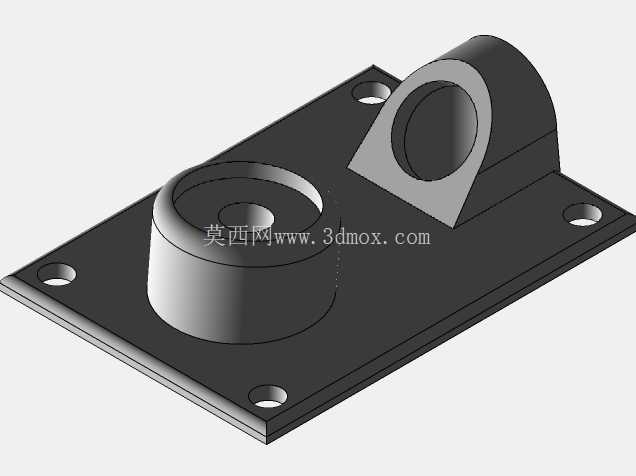

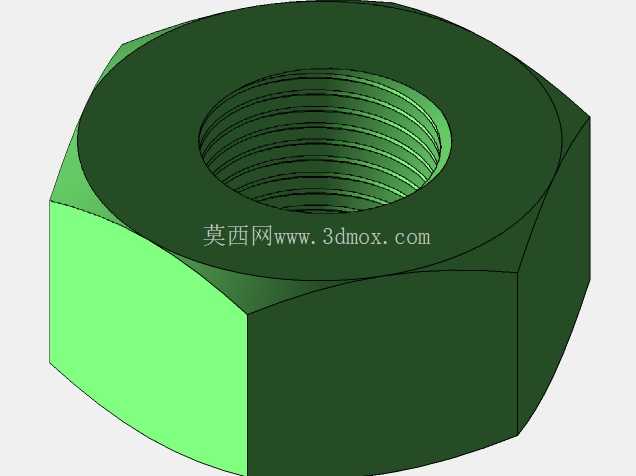

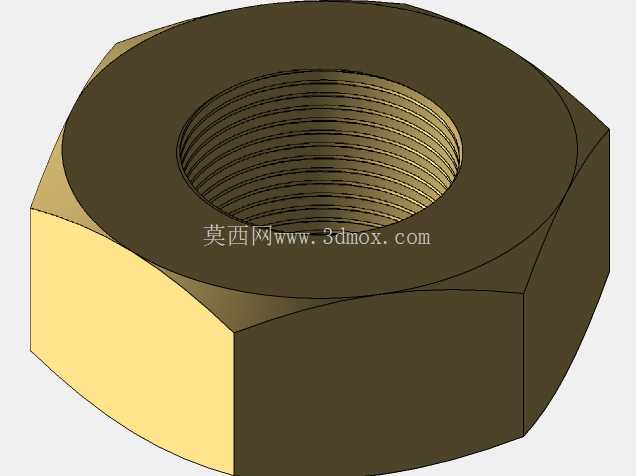

  • 滑板用多层嵌套式轮轴套筒结构设计
  • 滑板用多层嵌套式轮轴套筒结构设计
  • 滑板用多层嵌套式轮轴套筒结构设计
  • 滑板用多层嵌套式轮轴套筒结构设计
  • 滑板用多层嵌套式轮轴套筒结构设计
  • 滑板用多层嵌套式轮轴套筒结构设计
  • 滑板用多层嵌套式轮轴套筒结构设计
  • 滑板用多层嵌套式轮轴套筒结构设计
  • 滑板用多层嵌套式轮轴套筒结构设计
  • 滑板用多层嵌套式轮轴套筒结构设计
  • 滑板用多层嵌套式轮轴套筒结构设计
  • 滑板用多层嵌套式轮轴套筒结构设计
  • 滑板用多层嵌套式轮轴套筒结构设计
  • 滑板用多层嵌套式轮轴套筒结构设计
  • 滑板用多层嵌套式轮轴套筒结构设计
  • 滑板用多层嵌套式轮轴套筒结构设计
  • 滑板用多层嵌套式轮轴套筒结构设计
  • 滑板用多层嵌套式轮轴套筒结构设计
  • 滑板用多层嵌套式轮轴套筒结构设计
  • 滑板用多层嵌套式轮轴套筒结构设计
  • 滑板用多层嵌套式轮轴套筒结构设计
  • 滑板用多层嵌套式轮轴套筒结构设计

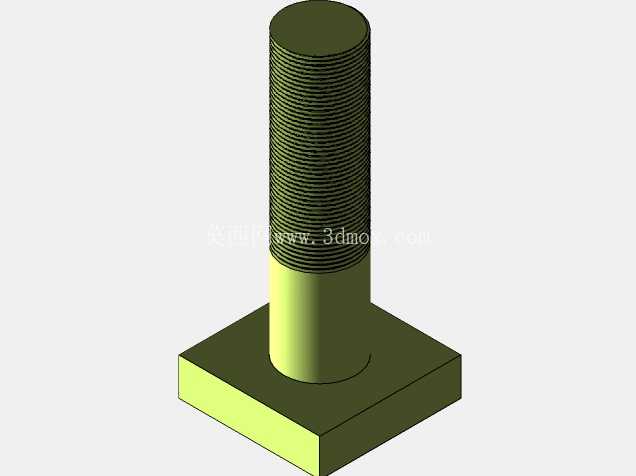

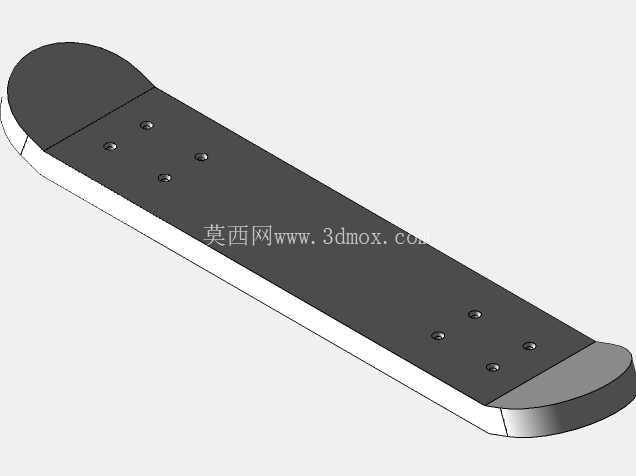

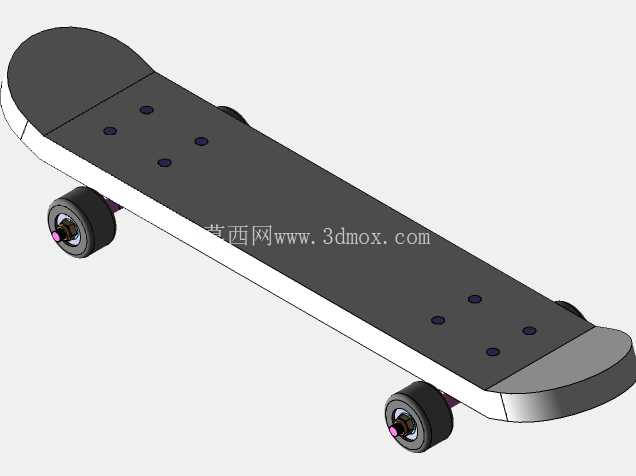

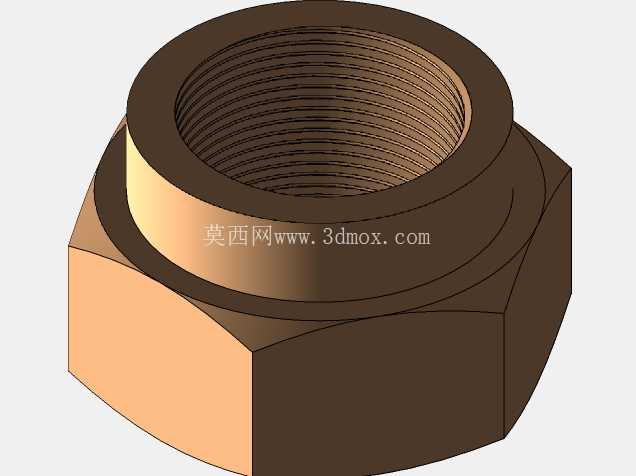

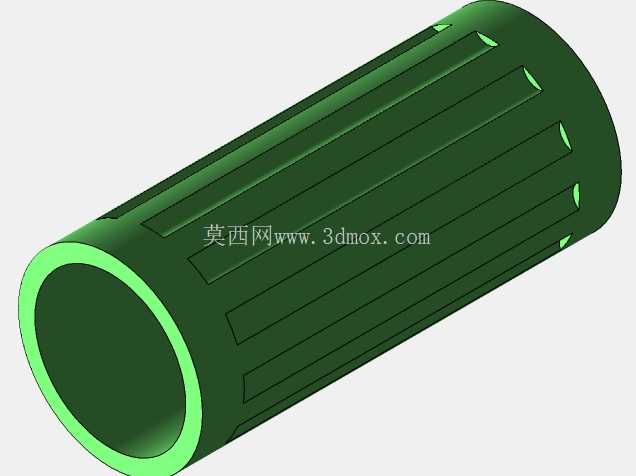

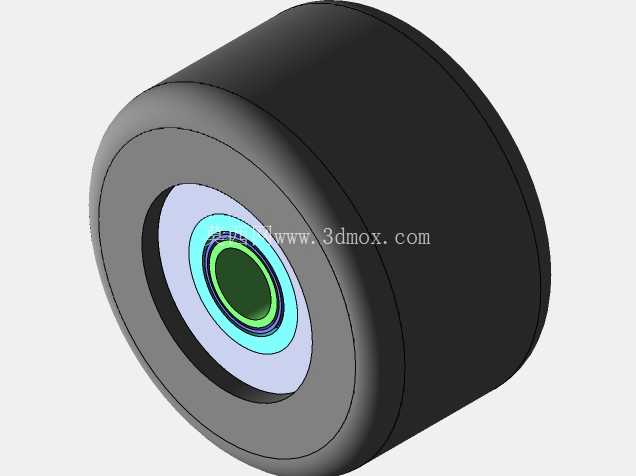

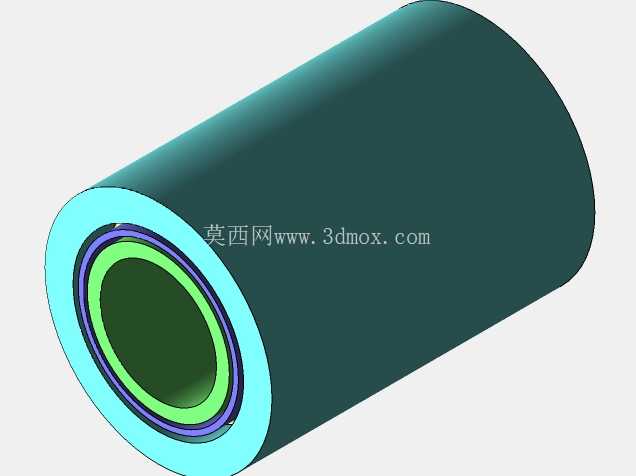

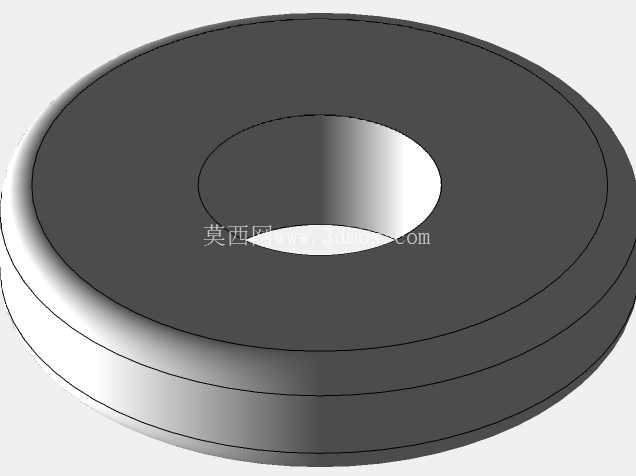

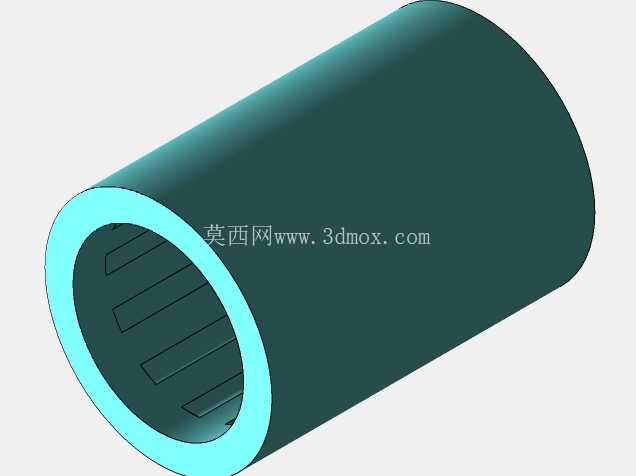

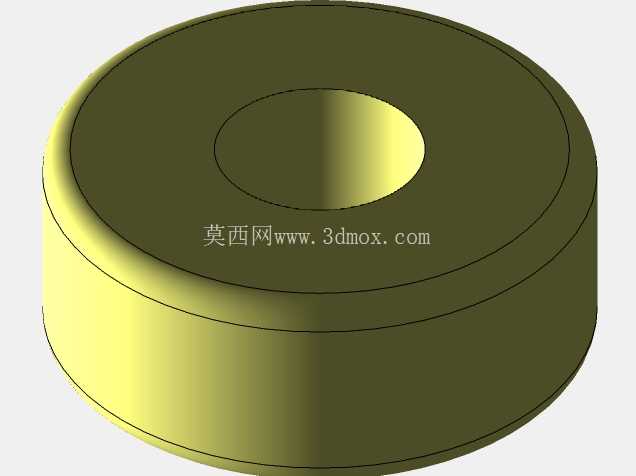

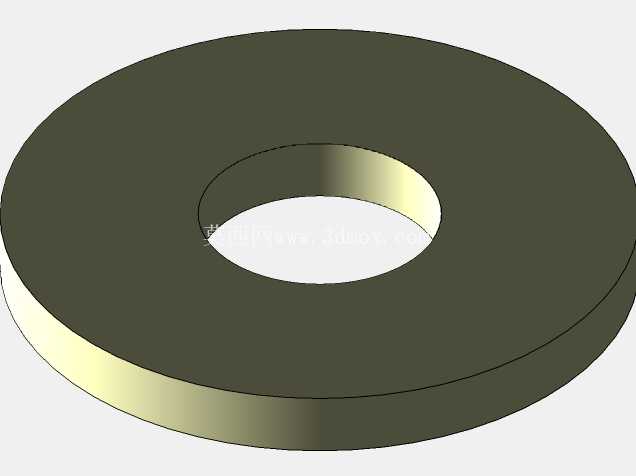

  日常街头代步、滑板公园特技练习场景下,滑板轮组的转动顺畅度、抗径向冲击能力直接决定使用体验,轮轴与轮体之间的套筒部件,是承担载荷传递、转动支撑的核心衔接零件,很多入门滑板出现的轮体晃动、转动卡滞问题,大多和套筒的结构设计、配合精度不足直接相关。这款套筒采用多层同轴嵌套的结构设计,从内到外依次设置轴孔配合层、缓冲隔层、主体承载层、外圈轮体连接层,不同层级采用差异化的壁厚设计,最内层的轴孔配合层壁厚控制在1.2mm,表面粗糙度要求达到Ra1.6,保证和轮轴的间隙配合精度在H7/g6区间,既不会因为间隙过大出现径向窜动,也不会因为间隙过小导致转动阻尼过高,滑行时出现不必要的动力损耗。

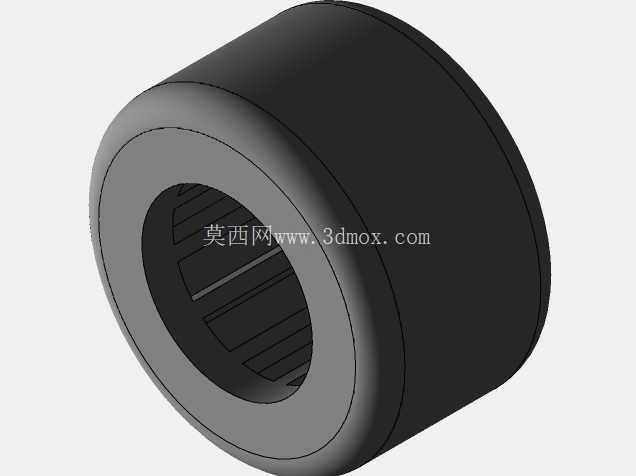

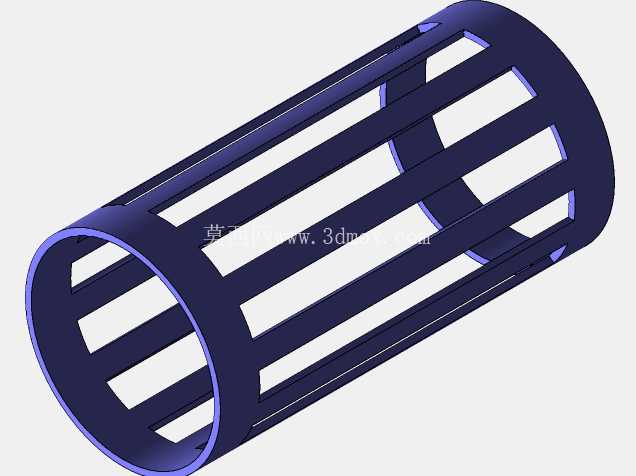

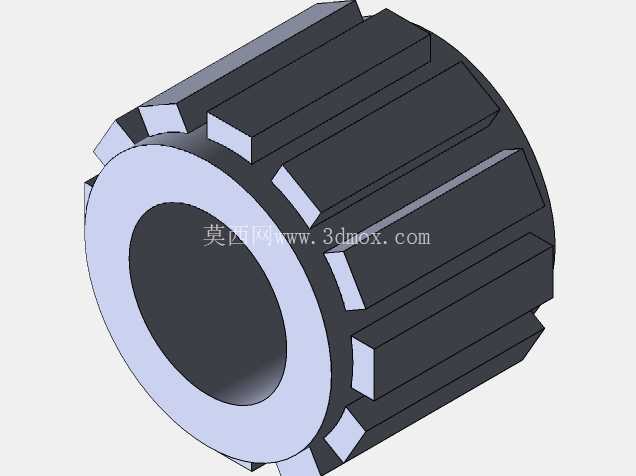

  中间的缓冲隔层设置了两道环形槽结构,槽内预留0.3mm的变形余量,当滑板起跳落地承受瞬时冲击载荷时,缓冲隔层可以通过微小的弹性形变吸收径向冲击力,避免硬接触导致的层间开裂,同时也能减少轮轴受到的刚性冲击,延长轮组整体的使用寿命。主体承载层是整个套筒的核心受力部分,壁厚达到6mm,采用等壁厚的圆筒结构,整体同轴度公差控制在0.05mm以内,保证转动过程中不会出现偏心晃动,高速滑行时轮体的动平衡表现更稳定,不会出现轮面偏磨的问题。最外层的轮体连接层壁厚1.5mm,外表面设置了细微的滚花纹理,和聚氨酯轮体内圈过盈配合时,可以提供足够的静摩擦力,避免长时间滑行后套筒和轮体之间出现相对转动,导致轮体空转失效。

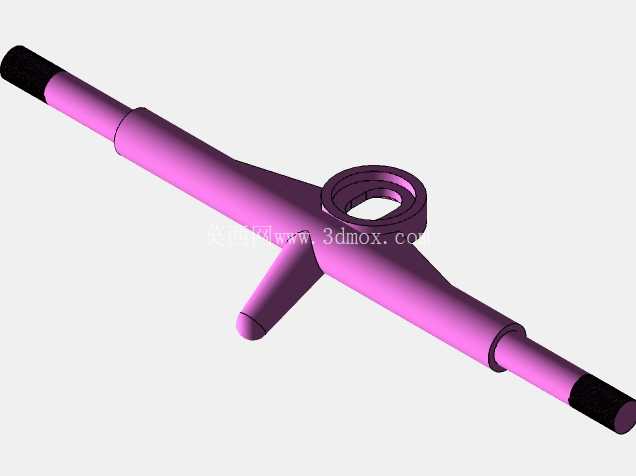

  从安装边界来看,这款套筒的总长度和标准滑板轮的宽度完全匹配,两端面和轮体侧面齐平,安装时不需要额外加装调整垫片,内孔直径适配行业通用的8mm滑板轮轴,不需要对现有支架、轮轴做任何改装就可以直接替换安装,适配市面上绝大多数的双翘滑板、长板、鱼板轮组。设计过程中优先考虑了零件的加工工艺性,整个套筒没有复杂的异形曲面,所有结构都可以通过普通数控车床一次装夹完成加工,不需要额外的铣削、钻孔工序,加工工序少,零件用量少,组装时只需要按照层级顺序压装到位即可,不需要特殊的工装夹具,批量生产时的良率可以稳定控制在较高水平。

  实际使用过程中,这种多层嵌套结构相比传统的单一层金属套筒,重量降低了18%左右,同时抗冲击性能提升了30%,在做 Ollie、下台阶等冲击较大的动作时,套筒不会因为瞬时载荷过大出现变形、开裂的问题,日常通勤滑行时,转动阻尼均匀,不会出现阶段性的卡滞感,轮组的空转时长可以满足日常代步的滑行需求。结构设计时特意规避了应力集中的问题,所有层级的衔接位置都做了R0.5的圆角过渡,避免热处理或者受力时在棱角位置出现裂纹,不同层级之间的配合采用小过盈压装,不需要额外的粘接剂或者紧固件,后期维护时如果某一层出现磨损,可以单独更换对应层级的零件,不需要整体更换整个套筒,降低了后期的维护成本。针对滑板使用时可能遇到的泥水、沙尘环境,套筒的两端面都做了平齐设计,和轮体侧面配合后没有多余的缝隙,可以减少沙尘进入轴孔位置的概率,降低轮轴的磨损速度,日常维护只需要定期清理表面污渍即可,不需要频繁拆解保养。
