日常做骑行装备结构设计时,轮组是直接决定骑行体验与传动效率的核心部件,这次的轮组结构建模,完全围绕公路骑行的实际使用场景展开,没有做多余的装饰性结构。先从实际应用场景说,这类辐条轮组主要适配铺装路面的公路骑行场景,不管是日常通勤代步、长距离耐力骑行还是业余公路竞速,都能匹配对应的使用需求,轮组作为自行车上直接接触地面、传递驱动力与制动力的部件,所有结构设计都要围绕承重、传动、缓冲、滚阻控制这几个核心需求来做。

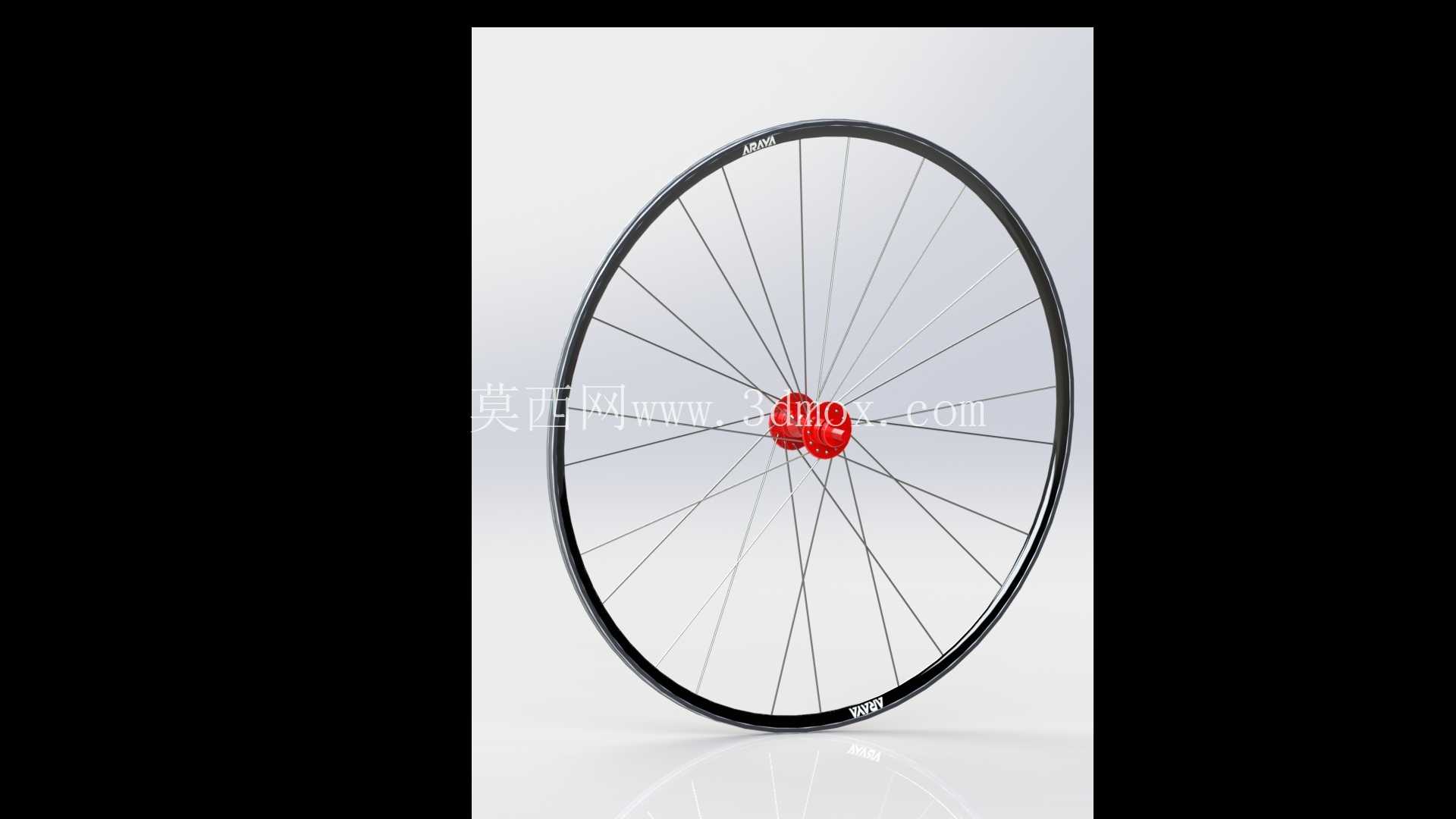

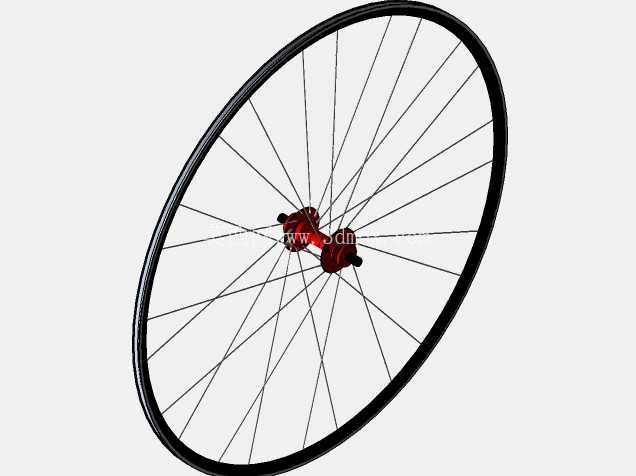

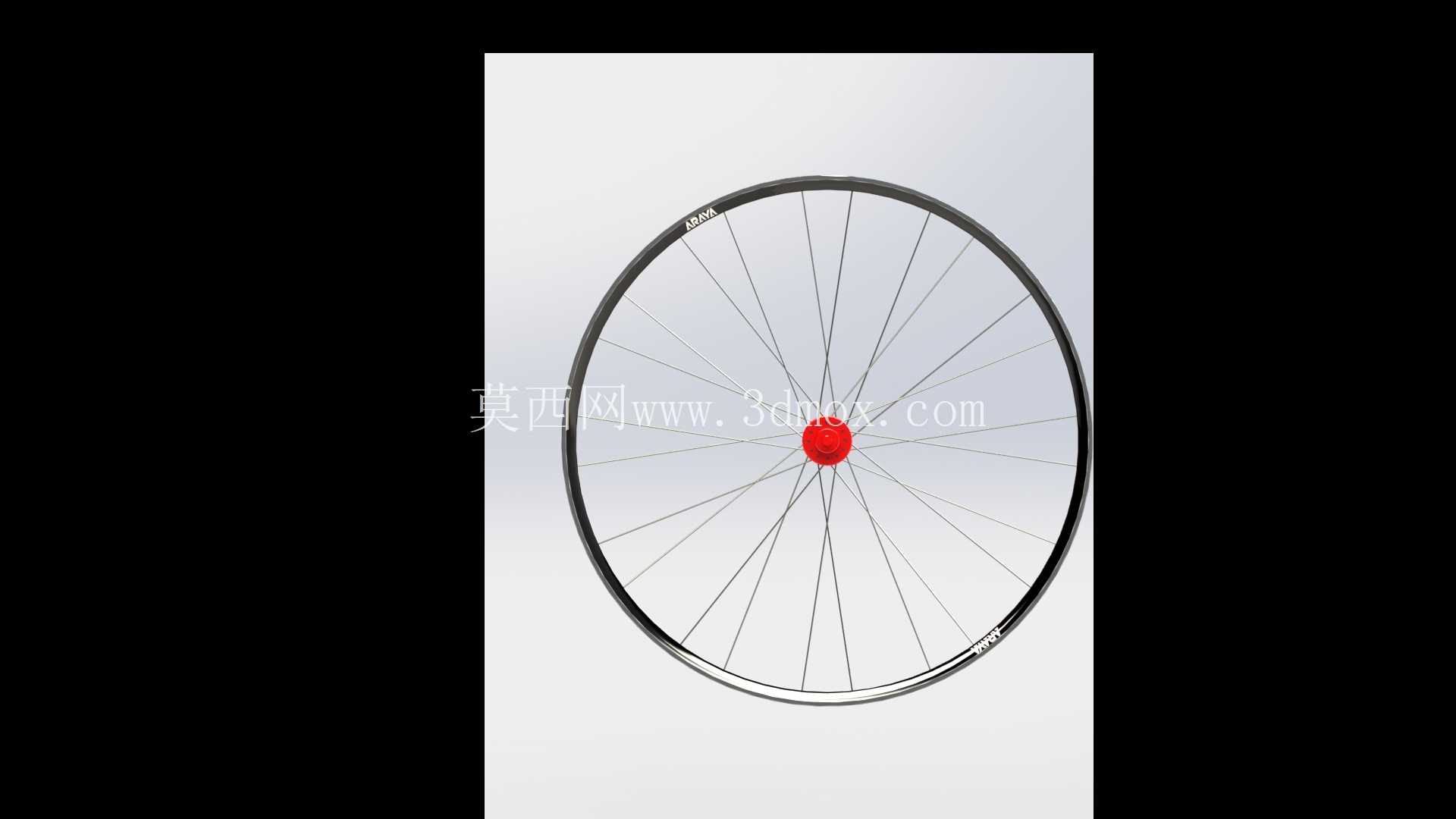

先拆解结构设计的思路,整个轮组分为三个核心部分:外层轮圈、中心花鼓、连接两者的辐条,还有配套的辐条帽结构。轮圈部分采用了等截面薄壁圈型设计,截面做了空气动力学优化,边缘做了轻微的圆角过渡,既可以降低高速骑行时的正面风阻,也能避免尖锐边缘在安装外胎时割伤胎唇,轮圈的胎槽尺寸严格匹配标准公路车开口胎规格,安装边界控制得很精准,胎圈座的直径公差控制在合理范围内,保证外胎安装后不会出现滑圈、偏摆的问题,轮圈的侧壁厚度做了梯度设计,靠近辐条孔的位置做了局部加厚,避免辐条拉力长期作用下出现孔位开裂的问题。

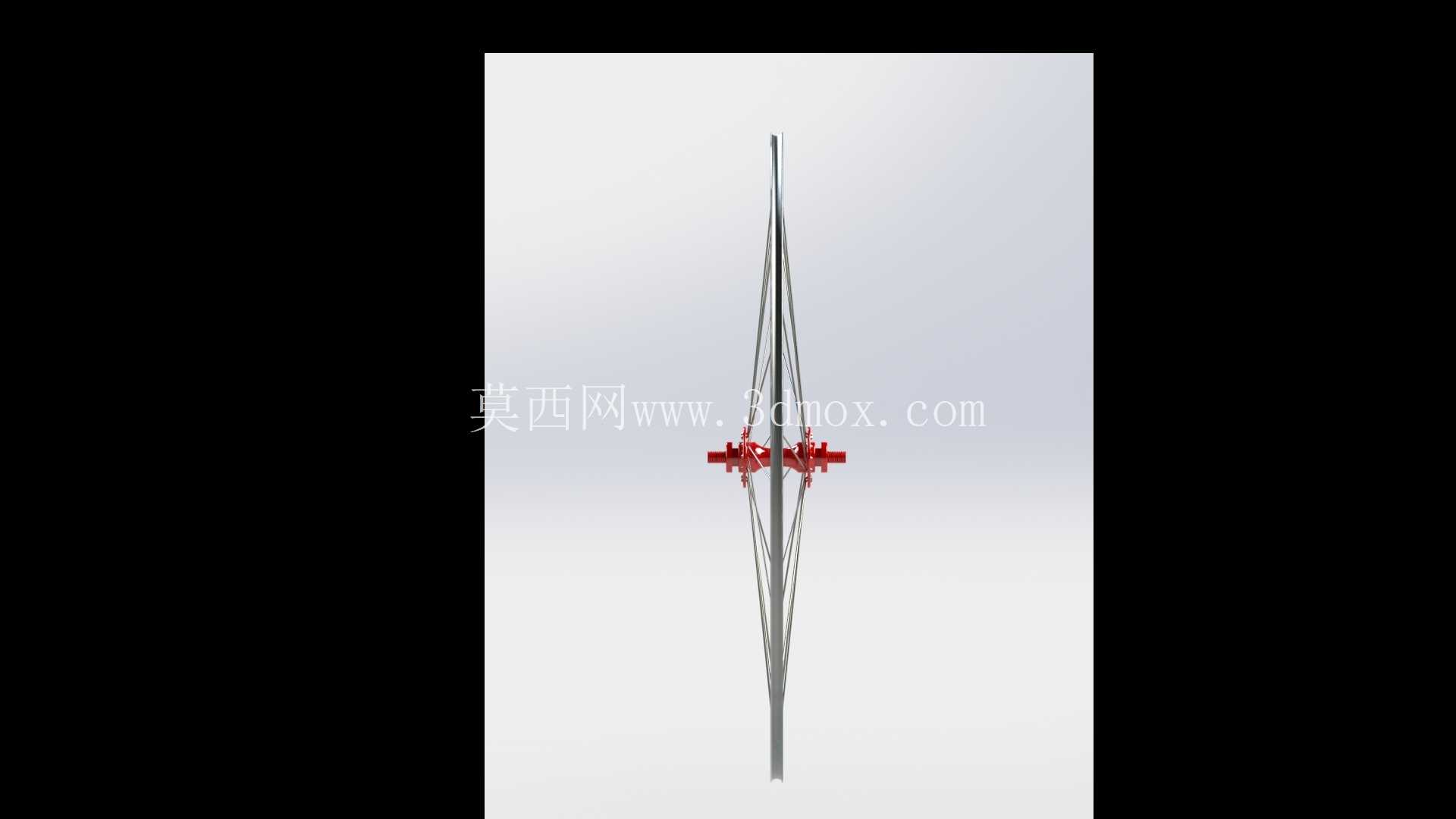

中心花鼓是整个轮组的受力核心,花鼓的轴心采用标准快拆规格,适配绝大多数公路车前叉与后叉的开档尺寸,安装时不需要额外打磨或改装车架部件,花鼓的法兰盘位置做了对称设计,两侧辐条的交叉角度经过反复调整,保证轮组两侧的辐条拉力均衡,不会出现单侧拉力过大导致轮组长期使用后偏摆的问题,花鼓中心的轴承安装位做了高精度的同轴度约束,保证轮组转动时的跳动量控制在极小范围内,降低骑行时的滚阻与不必要的震动。
辐条采用了等径直拉设计,辐条的数量经过受力测算,既不会因为辐条过少导致轮组承重能力不足,也不会因为辐条过多增加轮组整体重量与风阻,每根辐条的长度都根据轮圈与花鼓的相对位置做了精准计算,安装后辐条的拉力保持均匀,辐条与花鼓法兰、轮圈孔位的连接位置没有多余的应力集中点,辐条帽隐藏在轮圈的胎槽内部,不会突出轮圈表面影响外胎安装,也不会增加额外的风阻。
从实际功能特性来看,这个轮组的承重边界经过模拟验证,可以满足常规体重骑行者的使用需求,不管是平路巡航还是过轻微的路面颠簸,辐条的弹性形变可以吸收一部分路面传来的震动,提升骑行时的舒适度,同时轮组的整体重量控制在合理区间,不会给骑行者带来额外的踩踏负担,传动过程中,踩踏的力量通过花鼓传递到辐条,再均匀分散到整个轮圈,驱动力传递直接,不会出现明显的卸力问题。
建模过程中,所有的配合关系都严格按照实际装配逻辑设置,轮圈与辐条、辐条与花鼓之间的装配约束完全还原真实的轮组编圈逻辑,没有出现结构干涉的问题,轮组的整体转动同轴度做了反复校验,保证模拟转动时不会出现偏摆、跳动的问题,对于结构设计从业者来说,这个模型可以直接用来做骑行装备的结构验证、轮组受力模拟,也可以作为整车装配时的配套部件参考,安装边界的尺寸完全符合行业通用标准,可以直接适配绝大多数标准规格的公路车车架、前叉与外胎配件,不需要额外做尺寸调整。
很多新手做轮组建模时容易忽略辐条拉力均衡的问题,要么把辐条做成完全平行的结构,要么两侧法兰的位置不对称,导致模型看起来和实物有差异,实际受力逻辑也不对,这次建模时特意还原了真实编圈时的辐条交叉角度,每根辐条的走向都符合实际的受力传递路径,轮圈的截面形状也参考了市售主流公路轮组的截面参数,不管是做结构展示还是做受力仿真,都能满足工程使用的需求,不会出现结构逻辑错误的问题。另外轮组的中心花鼓预留了碟刹安装位的结构空间,可以根据实际使用需求扩展碟刹版本的结构,不需要对整体轮组结构做大幅度修改,适配性更强。
