概念型亚轨道载人运载飞行器结构设计

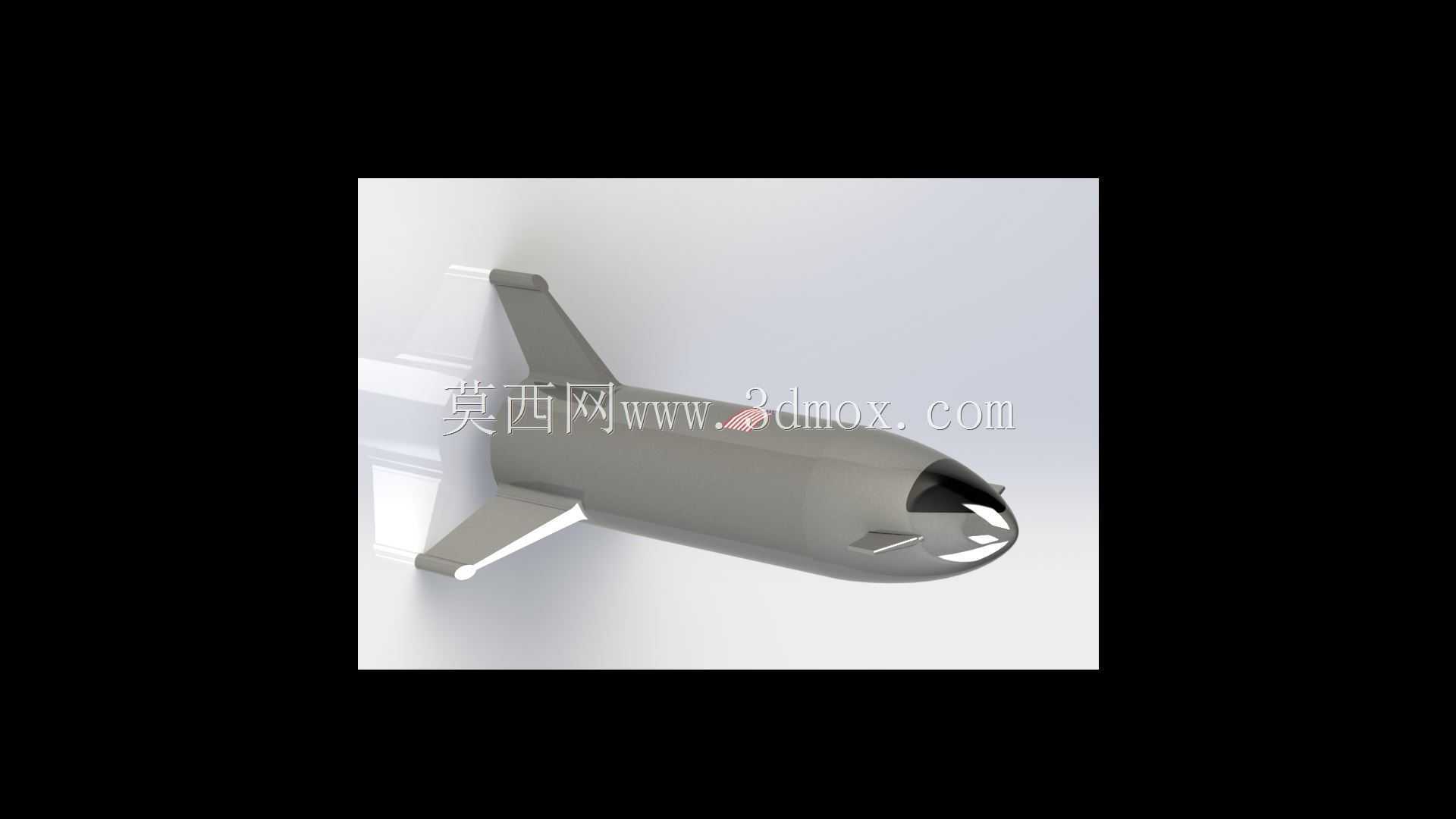

　　本次呈现的概念飞行器结构，核心面向亚轨道短途运载、近地空间试验搭载的应用场景，整体采用翼身融合的升力体布局，区别于传统运载火箭的锥柱形态，在大气层内飞行阶段可借助翼面提供充足气动升力，降低动力系统的推力负荷，同时兼顾再入阶段的气动减速需求，无需额外加装大面积减速板即可实现姿态稳定控制。从结构设计逻辑来看，机身主体采用大长细比的圆滑过渡截面，机头位置设置多段式曲面观察窗结构，既保证驾乘人员的侧向视野，也通过曲面弧度分散高速飞行阶段的气动热载荷，避免直角结构带来的应力集中问题。主机翼采用下单翼小后掠角设计，翼根位置与机身下部承力框直接连接，翼面内部预留动力管线、操纵机构的布设空间，翼尖位置做切角处理，降低跨音速飞行阶段的翼尖涡流阻力，

　　尾翼采用单垂尾加水平安定面的常规布局，垂尾后缘预留方向舵操纵面安装位，水平尾翼与主机翼保持足够的纵向间距，避免机翼下洗气流对尾翼操纵效率产生干扰。机身下部预留起落架舱的安装边界，主起落架承力点对应机身主承力框位置，可承受着陆阶段的垂直冲击载荷，前起落架布置在机头下方观察窗后侧，转向机构与机身前部的航电舱预留足够安装间隙，避免结构干涉。动力系统舱段布置在机身尾部，舱段内壁预留发动机安装支座、隔热层的安装空间，尾喷口位置做收敛过渡设计，与机身尾部曲面顺滑衔接，减少尾部紊流带来的飞行阻力。从安装边界来看，整机的最大外廓尺寸适配常规中型运载器的地面转运要求，机身宽度不超过公路转运的限界要求，翼展尺寸可满足地面停机位的停放需求，

　　机身下部的设备舱采用模块化设计，可根据不同任务需求快速更换载荷模块，无需对主体承力结构进行改动。在气动外形的细节处理上，机身表面所有口盖、接缝位置均做齐平设计，避免凸起结构带来的额外阻力，机头前缘、机翼前缘均采用小半径圆角过渡，平衡气动加热效率与结构加工难度，机身侧面预留的传感器安装口均采用埋入式设计，保证外表面的气动连续性。该结构设计同时考虑了地面维护的便捷性，机身侧面设置大尺寸维护口盖，对应内部航电设备、环控设备的安装位置，无需拆解大面积蒙皮即可完成日常检修作业，口盖的密封结构采用多道密封设计，可满足高空低气压环境下的舱内密封要求。整体结构的受力传递路径清晰，机翼承受的气动载荷通过翼根连接接头直接传递到机身主承力框，尾翼的操纵载荷通过尾梁传递到机身后部承力结构，着陆阶段的冲击载荷通过起落架支座传递到机身下部的纵梁结构，各部位的载荷传递无突变拐点，可有效降低结构疲劳风险。
