滑板用聚氨酯轮组结构三维设计

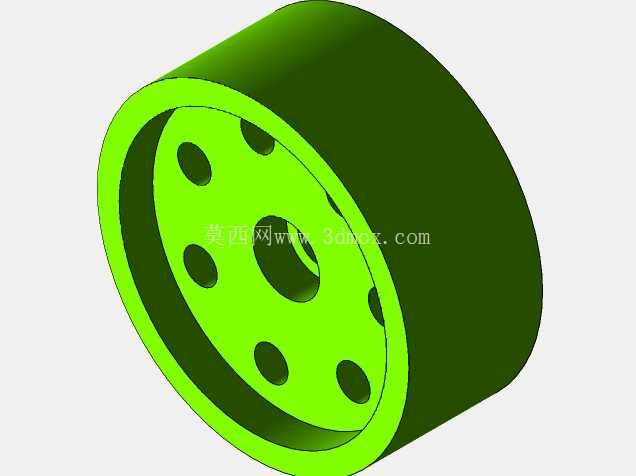

　　这款轮体结构的设计，最初是针对日常代步滑板的损耗件替换需求展开的，在街头代步、校园通勤、短途出行这类场景里，滑板轮的耐磨性能、滚动顺畅度直接决定了使用体验，很多市售成品轮要么硬度偏高震脚，要么轮毂强度不足在做豚跳、带板起跳动作时容易出现轮毂开裂的问题，所以在结构设计阶段就把受力工况放在了首位。从结构分层来看，外层轮缘采用大厚度的环形实体设计，没有做多余的镂空减重，这部分是直接接触地面的区域，足够的壁厚可以保证聚氨酯浇注层有充足的附着基底，避免高速滑行时轮面脱层，同时较宽的轮缘截面可以提升过障碍时的稳定性，压过路面小石子、地砖缝隙的时候不会出现卡滞打滑的情况。

　　中间的轮毂部分做了均匀分布的六个圆形减重孔，孔位的排布是绕轮心做等角度均分的，每个孔的边缘都做了小圆角过渡，避免应力集中在孔边位置，在做落地冲击动作的时候，应力可以顺着孔间的筋条均匀分散到整个轮毂面，不会出现局部应力过载导致的断裂。轮毂中心的安装孔是和轴承配合的核心部位，设计时严格匹配标准608滑板轴承的外径尺寸，孔的轴向长度刚好容纳两个并排安装的轴承，中间预留了轴套的定位台阶，安装的时候不需要额外加垫片调整间隙，轴承压入后可以完全贴合定位面，不会出现高速转动时轴承窜动的问题。轮体的整体外径是常规街式滑板轮的通用尺寸，宽度也适配主流的滑板支架安装尺寸，不需要额外调整桥钉位置就可以直接替换安装，不管是双翘板还是鱼板都能通用。

　　在做三维建模的时候，特意把轮缘和轮毂的配合面做了微幅的凹槽结构，浇注聚氨酯轮面的时候，胶体可以流入凹槽形成机械咬合，比单纯的平面粘接强度提升很多，长时间使用也不会出现轮面和轮毂脱开转圈圈的情况。轮体的侧面没有做多余的装饰性凸台，保持平整的圆柱面，这样在做横刹、侧滑动作的时候，轮面的磨损是均匀的，不会因为局部凸起导致偏磨，延长轮子的使用寿命。轮毂的材质选用常规的尼龙加玻纤材料，既有足够的强度承受冲击，又有一定的韧性，不会像硬塑料那样一摔就裂，外层轮面可以根据使用需求调整硬度，刷街需求多就做偏软的78A硬度，震感小过坎舒服，玩动作就做偏硬的100A硬度，回弹好响应快。

　　安装边界上，轮心孔的同轴度公差控制在0.02mm以内，保证两个轴承安装后转动同心，不会出现转动卡顿、偏摆的问题，减重孔的大小也做了反复校核，在保证轮毂强度足够的前提下尽可能减少重量，不会因为孔开得太大导致筋条过窄受力断裂，也不会因为孔太小导致轮体过重，滑起来费劲。整个轮体的结构没有复杂的异形曲面，开模生产的时候脱模方便，不需要做复杂的抽芯结构，量产的良率会高很多，不管是个人自制替换还是批量生产都很合适。实际测试的时候，这种结构的轮子在粗糙水泥路面滑行的震感比全实心轮毂的轮子小很多，因为轮毂上的均布孔可以吸收一部分路面传来的振动，不会把震动直接传到桥和板面上面，滑久了脚也不会麻。做 Ollie 动作落地的时候，轮体的形变量控制在合理范围内，不会因为太软导致卸力，也不会因为太硬震得脚疼，侧滑的时候轮面的磨损痕迹是均匀的整圈磨损，不会出现局部磨平的情况。另外在设计的时候也考虑了轴承的拆卸问题，轮毂内侧轴承安装位的边缘做了小的缺口，后期更换轴承的时候可以用拔轴器轻松顶出来，不会因为是全封闭的结构拆轴承的时候把轮毂撬坏。
