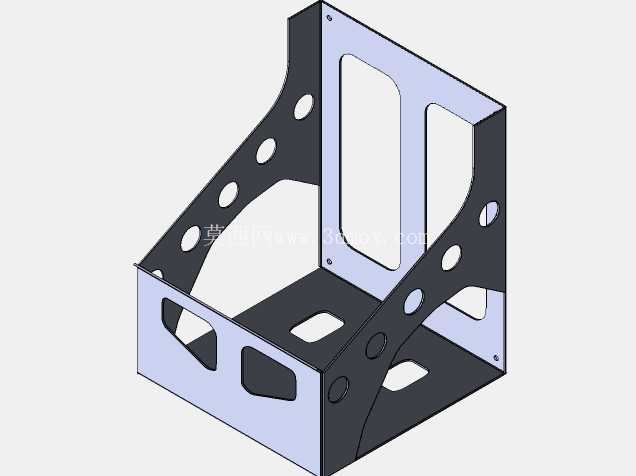

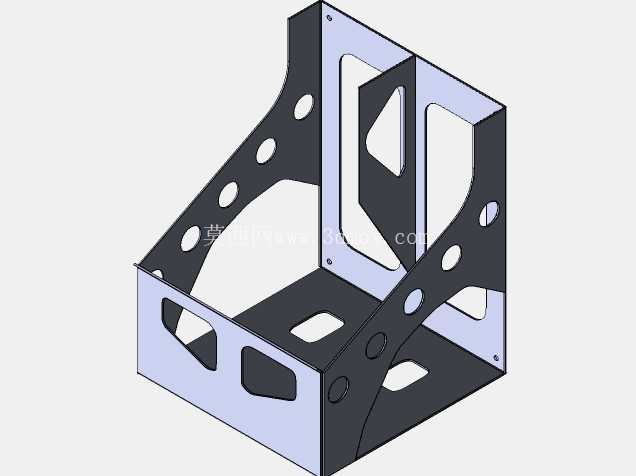

可固定式两加仑容器安装托架结构

　　垂直立面设置有长圆形减重孔，在不削弱立面抗弯强度的前提下，有效降低了支架整体重量，同时长圆孔也可作为容器安装时的避让位，适配不同规格容器的侧面凸起结构；斜向加强筋连接垂直立面与水平底面，筋体上均匀排布的圆形通孔，一方面是钣金加工时的减重设计，另一方面也可作为辅助绑带的穿装点位，用于额外固定容器，避免设备运行振动导致容器窜动。水平承载底面设置有三处异形镂空，既减少了钣金材料的用量，也可作为容器底部的排污、沥水通道，避免容器底部长期积留液体出现锈蚀问题；底面与立面的连接边角做了圆弧过渡处理，避免应力集中导致钣金受力开裂，同时也能避免安装时锐边划伤操作人员。这款两加仑容器安装托架，主要面向小型储液容器的固定安装场景，常见于小型设备的储液单元配套、改装作业的辅助储液固定、小型工作站的耗材容器挂载等工况，解决圆柱类小型储液容器无固定点位、易倾倒移位的实际问题。从结构设计来看，整体采用L型折弯钣金作为主体承载框架，垂直立面与水平底面通过一体化折弯成型，省去了额外的拼接焊接工序，既提升了整体结构的刚性，也减少了装配环节的误差累积。

　　安装边界方面，支架的垂直立面预留有四个安装沉孔，可通过螺栓直接固定在墙面、设备侧壁、机架立面等垂直安装面上，沉孔设计可让螺栓头完全埋入钣金平面，不会突出表面干涉容器的贴装；水平底面的承载尺寸适配标准2加仑圆柱形容器的底部直径，立面的支撑高度覆盖容器下半段的核心受力区域，保证容器安装后重心落在托架的承载范围内，不会出现偏载倾覆的问题。设计过程中充分考虑了钣金加工的工艺性，所有折弯处的内R角匹配常规钣金折弯刀具的参数，无需定制特殊刀具即可完成加工；所有镂空孔位均采用冲压工艺一次成型，加工效率高，适合批量生产。

　　在实际使用场景中，这类托架可挂载在移动设备的机架侧面，用于盛装清洗液、润滑油、切削液等小型储液容器，也可固定在工作站的墙面，用于收纳盛装辅料的容器，避免容器直接放置在工作台面占用操作空间；斜向加强筋的设计让托架在承受满载容器重量时，垂直立面的形变量控制在允许范围内，长期使用不会出现折弯处开裂、立面变形下垂的问题。支架表面可根据使用场景做喷塑、镀锌等表面处理，适配潮湿、多油污等不同的作业环境，镂空结构也让表面处理时的药液可以顺利流出，不会在支架内部积留导致后期腐蚀。

　　不同于通用的平板式托架，这款结构通过斜向筋板的补强，在减少钣金材料厚度的前提下依然能满足承重要求，整体重量比同承重的实心钣金托架降低近四成，对于有轻量化要求的移动设备配套场景尤为适用。安装时只需先通过四个螺栓将托架固定在安装基面上，再将容器放置在水平底面上，可根据容器的实际外形选择是否通过绑带穿过斜筋上的圆孔做额外捆扎，安装操作便捷，后期更换容器也无需拆卸托架本身，维护效率较高。结构上的所有锐边都做了倒角处理，避免安装和使用过程中造成划伤，细节设计充分考虑了现场操作的安全性。
