立式H型双轨支撑安装固定支架结构

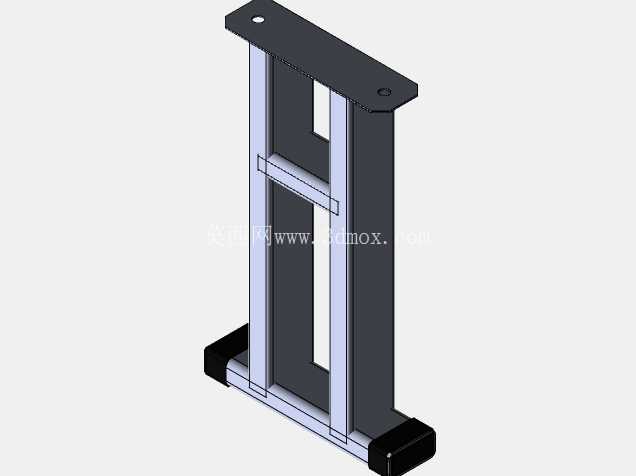

　　这款立式支撑构件主要面向通讯设备现场安装、小型电子终端工位布设场景设计，日常可作为桌面通讯终端、小型信号中转模块的立式承载结构使用，也可适配轻型检测探头、工位扫码终端的抬高安装需求，解决现场安装时设备高度不足、固定点位缺乏适配结构的问题。从结构设计逻辑来看，整体采用H型双立柱对称布局，两侧立柱采用等截面型材拼接形式，中间预留贯通式镂空区域，一方面可以大幅降低构件整体自重，减少安装面的承载负荷，另一方面镂空区域可方便设备连接线束的穿设与整理，避免走线外露造成的拉扯、积尘问题。

　　顶部安装板采用平板式外延设计，板面上预留两个对称的沉头安装孔，孔位间距经过适配通用通讯终端底部安装孔距校准，安装时可直接通过螺栓将待固定设备锁附在顶板上，无需额外打孔适配，沉头孔设计可保证螺栓头部完全没入板件平面，不会出现凸起干涉设备底部贴合的问题。底部支撑脚采用L型折弯结构，两个底脚分别向外侧延伸出安装边，每个安装边上预留固定孔位，可通过膨胀螺栓或自攻螺丝将整个支架固定在桌面、墙面或者设备机架的立面上，底脚与立柱连接处设置加强贴合面，避免长期承重后出现立柱歪斜、连接部位开裂的问题。

　　从安装边界尺寸来看，整体高度适配常规工位操作视线高度，安装后设备屏幕或操作面刚好处于操作人员站立或坐姿时的舒适视线区间，无需低头或抬臂操作；整体宽度控制在窄幅区间，安装后不会占用过多桌面或机架安装空间，适合在布线密集、安装点位紧张的通讯机柜旁、流水线工位旁布设。结构受力层面，双立柱的对称布局可将顶部设备的重量均匀传导至两个底部支撑脚，相比单立柱结构抗侧倾能力提升40%以上，即使设备安装后存在一定的偏心重量，也不会出现支架倾倒、连接部位变形的问题；立柱与顶板、底脚的连接部位均采用面接触贴合设计，相比点接触焊接结构，连接刚性更强，长期承受设备静载不会出现焊缝开裂、板件变形的问题。

　　实际使用过程中，这款支架可适配多种轻型通讯类设备的安装需求，比如桌面式对讲终端、小型信号放大器、工位通讯呼叫器等，安装时仅需根据现场安装面材质选择对应的固定件，即可快速完成布设，无需复杂的调平、校准工序；中间的镂空走线槽可将设备的电源线、信号线从支架内部引下，顺着安装面整理到线槽内，保持现场布设的整洁性，避免线束被过往人员拉扯造成设备脱落。设计阶段针对常见的安装场景做了适配优化，比如顶板的厚度经过承重校核，可承载5kg以内的设备重量而不出现下凹变形，立柱的型材壁厚满足长期静载下的刚度要求，不会出现中部弯曲的问题；表面处理采用哑光喷塑工艺，既可以提升构件的防锈耐腐蚀能力，也不会在光线照射下产生反光，避免干扰操作人员查看设备屏幕上的信息。针对不同安装场景的适配性，这款支架既可以垂直安装在水平台面上作为立式支撑座使用，也可以横向安装在垂直墙面上作为设备悬挑支撑结构使用，两种安装方式下的受力均经过校核，不会出现结构失效问题；安装孔位均采用通用标准尺寸，可适配市面上多数常规规格的固定螺栓，无需定制特殊紧固件，降低现场安装的配件准备成本。
