直列四缸内燃机曲柄连杆活塞总成

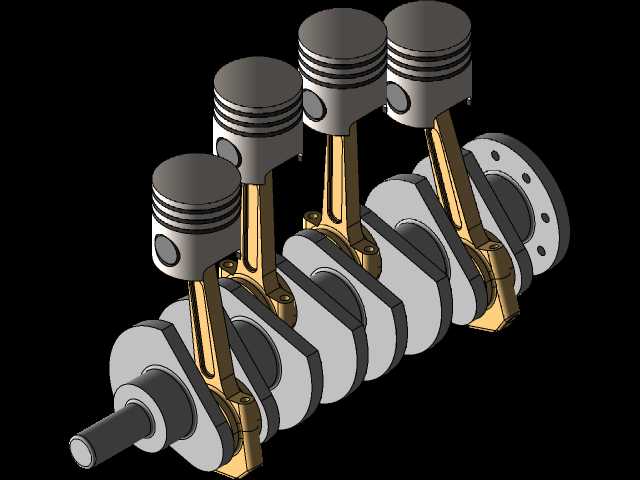

　　这套直列四缸内燃机核心运动机构，围绕往复式动力输出的基本工作逻辑搭建，完整呈现了活塞、活塞环、连杆、曲轴及飞轮端法兰之间的装配关系。模型没有停留在外观示意层面，而是把燃烧压力传递路径上的关键零件按实际相对位置组织起来：四个活塞沿缸体轴线等距排列，活塞销将往复运动传递给连杆，连杆大头再通过轴瓦配合面作用于曲轴连杆轴颈，最终把直线往复运动转换为曲轴的旋转输出。

　　从应用场景看，这类机构是乘用车、轻型商用车以及部分小型工程机械动力单元的基础。四缸直列布局在平衡性、制造成本和整机长度之间取得了较稳妥的折中，因此在小排量至中等排量内燃机中十分常见。进行整机布置时，工程师首先关注的并不是单个零件的造型，而是活塞在上止点、下止点及中间行程位置时，连杆与缸孔、曲轴平衡重、机体裙部之间是否存在干涉。该模型将四个曲柄销按直列四缸常见的发火相位关系布置，能够直观反映曲轴旋转时各缸交替做功的节奏，也便于在三维环境中检查运动包络。

　　活塞部分采用了典型的圆柱头部加环带结构，顶部承受燃烧室压力，环槽区域用于布置气环与油环。气环负责密封燃烧气体，油环则控制缸壁润滑油膜厚度；模型中活塞头部的多道环槽被明确表达，有利于教学演示和结构拆解。活塞销座位于活塞内腔两侧，销孔轴线与活塞运动方向垂直，连杆小头通过活塞销与活塞形成铰接。实际设计中，销孔与活塞销的配合、销座过渡圆角以及活塞裙部型线，都会影响敲击噪声、热膨胀适应性和高速往复可靠性。

　　连杆作为传力构件，小头端承接活塞销，杆身采用细长过渡形态，大头端则包覆曲轴连杆轴颈。真实产品中，连杆大头通常设计为分体式，连杆盖通过螺栓紧固，以便从曲轴侧完成装配；杆身截面多采用工字梁形式，在减轻质量的同时保证抗弯和抗屈曲能力。模型里四根连杆的空间姿态随曲轴转角变化，能够清楚展示连杆摆动角度对缸壁侧推力的影响。侧推力是活塞裙部与缸套磨损、NVH表现的重要来源，因此在前期方案阶段，连杆长度、曲柄半径和缸体高度需要联合权衡：连杆越长，摆角越小，侧推力越低，但整机高度和质量也会随之增加。

　　曲轴是整个总成的承载与输出核心。模型中可以看到多个主轴颈、连杆轴颈、曲柄臂和平衡重结构。直列四缸机的曲轴通常通过五个主轴颈支承在缸体上，四个连杆轴颈按一定相位分布，使一四缸、二三缸分别到达上止点。平衡重用于抵消活塞、活塞销和连杆往复质量产生的惯性力，降低主轴颈载荷与整机振动。曲轴前端一般用于驱动正时系统、附件轮系或油封定位，后端则连接飞轮，模型右侧带孔圆盘即体现了飞轮或输出法兰端的安装边界。飞轮外缘和端面螺栓孔需要与传动系统、启动齿圈以及离合器或液力变矩器接口匹配，因此在动力舱布置时，该区域的轴向尺寸往往直接影响变速箱对接。

　　从安装边界看，直列四缸机构的横向宽度主要受缸心距、缸体壁厚和连杆大头运动空间约束；轴向长度则由四个气缸排列、主轴颈跨度以及前后端附件决定。曲轴中心到缸盖顶面的高度、活塞伸出缸体顶面的最小距离、连杆大头与缸筒下沿的间隙，都是建模和校核时不能省略的检查项。若将该机构放入完整发动机中，还需进一步与缸体、缸盖、油底壳、正时罩、机油泵和冷却水道进行协同：曲轴轴向窜动量由止推轴承控制，主轴颈油道需与缸体油孔对齐，连杆大头在旋转时不能撞击油底壳挡油板，活塞在上止点附近也必须与气门、燃烧室凹坑保持安全间隙。

　　在设计思路上，这套总成强调运动关系而非附属管路，因此适合用于曲柄连杆机构原理讲解、装配顺序梳理、运动干涉检查和动力学仿真前处理。进行仿真时，可依据活塞受燃气压力后的受力路径，在活塞销、连杆小头、连杆大头和主轴颈处建立转动副，并赋予曲轴恒定或随工况变化的转速，进而观察活塞位移、速度、加速度以及连杆摆角的周期性变化。对于结构设计人员，模型还可作为讨论平衡率、往复质量、曲柄半径与冲程关系的可视化载体；对于选型人员，则能通过飞轮端接口、缸体轴向占用和下部回转空间，快速判断该类动力总成在设备舱内的布置可行性。

　　整体来看，模型把四缸内燃机最核心的机械动作浓缩在一组透明可拆的结构中：活塞负责承受燃烧压力并往复导向，连杆负责铰接传力并改变运动形式，曲轴负责整合多缸脉冲力矩并稳定输出，飞轮端则为后续传动系统提供连接基础。各零件之间的轴线、相位和运动包络相互制约，任何一个尺寸调整都会牵连整机高度、振动水平和安装空间，这也是往复式发动机结构设计中最具工程价值的部分。
