嵌入式磁铁安装防护限位盒结构

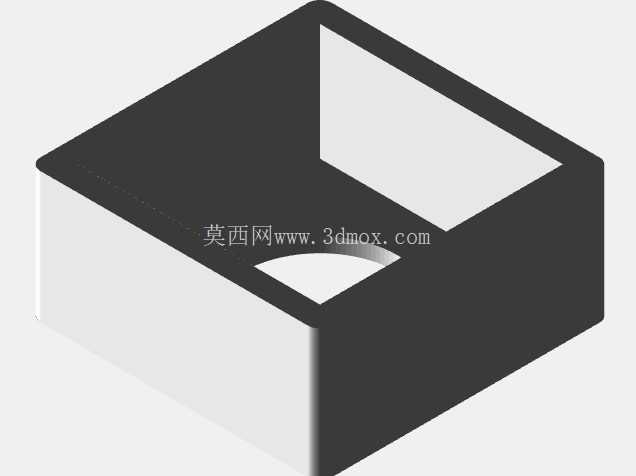

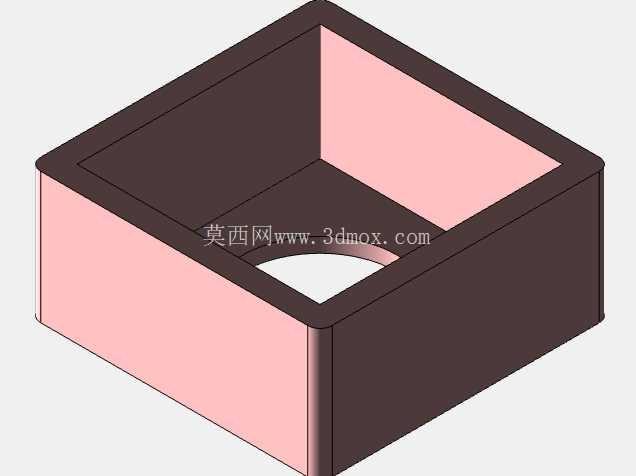

　　在自动化产线定位、工装夹具快换、小型电子设备磁吸固定这类场景里，裸露的强磁磁铁很容易因为磕碰出现镀层脱落、磁体碎裂的问题，还会在吸附过程中因为直接硬接触产生崩边，甚至吸附铁屑后难以清理，长期使用会直接影响磁吸定位的精度，这时候专门的磁铁保护壳体就成了很实用的配套结构件。这款防护盒采用敞口方盒式主体设计，侧壁做了均匀的壁厚处理，整体为一体式成型结构，没有额外拼接缝隙，能把方形或者圆形的强磁块完全嵌装在内部，只预留出磁吸工作面的开口，既可以限制磁体的径向窜动，也能在磁体吸附金属件的时候，通过盒体的边框承担一部分侧向冲击力，避免磁体直接承受硬碰撞。从结构细节来看，盒体其中一个侧壁开有半圆形的避让缺口，这个设计主要是为了方便磁体装入后的取出操作，也可以适配带引线的电磁铁安装场景，引线可以直接从缺口处引出，不需要额外在盒体上打孔走线，减少了二次加工的工序。盒体的边角都做了小半径的圆角过渡，没有尖锐的直角棱边，一方面是避免安装过程中划伤操作人员，另一方面也能减少应力集中，提升壳体的抗冲击能力，就算在频繁拆装的工装场景里使用，也不容易出现边角开裂的问题。

　　设计这类防护结构的时候，首先要考虑的是内腔尺寸和磁体的配合公差，不能太松导致磁体在盒内晃动，也不能太紧造成磁体装入时被挤压碎裂，通常内腔尺寸会比磁体外廓大0.1到0.2毫米，既可以顺畅装入，也能通过点胶或者过盈压合实现磁体的固定，不会出现脱落的情况。安装边界上，这款防护盒的外廓为规整方形，适合在平面上嵌入式安装，比如在工装板、设备机架、电子产品外壳上开出对应尺寸的方槽，就可以把整个防护盒嵌装进去，盒体的边框可以起到限位作用，不需要额外设计固定法兰，安装后外表面和安装面齐平，不会有突出的结构影响整体外观。

　　实际使用中，这类防护结构除了保护磁体本身，还能起到隔磁的辅助作用，盒体的侧壁可以阻挡一部分侧向的磁力线，减少磁体对周边铁屑、电子元器件的干扰，让磁力集中在工作面方向，提升磁吸定位的有效作用力。很多工程师在做磁吸结构设计的时候，往往只关注磁体本身的吸力参数，忽略了磁体的防护设计，导致设备在使用一段时间后就出现磁体损坏、吸力下降的问题，这款防护盒的结构刚好填补了这个细节缺口，不管是用在小型治具的快换定位，还是消费电子产品的磁吸配件里，都能有效提升磁吸组件的使用寿命。

　　另外，规整的方形外廓也方便后续做表面处理，比如根据使用场景做防静电、耐腐蚀的涂层，适配不同的工作环境，在有少量切削液、粉尘的车间环境里使用时，封闭的盒体结构也能阻挡杂质进入磁体安装腔，避免铁屑堆积在磁体表面难以清理，减少日常维护的工作量。从建模逻辑来看，这个结构采用基础的拉伸切除特征就能完成，没有复杂的曲面结构，加工适配性很强，不管是采用3D打印做小批量验证，还是开模做注塑量产，都能很方便地实现，不需要复杂的模具抽芯结构，能有效降低生产制造成本。在做结构选型的时候，需要根据所用磁体的厚度调整盒体的深度，保证磁体装入后工作面和盒体开口端面齐平，既不会因为磁体内陷导致吸力下降，也不会因为磁体突出造成磕碰，侧壁的厚度通常根据整体尺寸控制在1到2毫米之间，兼顾结构强度和整体轻量化的需求，不会因为壳体过厚占用过多安装空间。
