标准运动训练用网球曲面结构三维建模

在体育器材的结构设计领域，网球作为普及度极高的球类运动用品，其三维建模需要兼顾外形还原度与结构合理性，才能满足后续的结构仿真、工艺开模以及运动特性分析需求。日常接触的网球并非简单的光滑球体，其表面的拼接缝线结构、毛毡覆盖层的曲面过渡，都是建模过程中需要重点还原的细节，这些结构直接影响网球飞行过程中的空气阻力、弹跳特性以及落地后的摩擦表现。从实际应用场景来看，这类网球模型可用于体育器材生产企业的产品研发环节，帮助结构工程师在开模前验证球体的拼接缝位置是否合理，评估橡胶内胆与外层毛毡的贴合公差，也可用于运动仿真领域，模拟网球在不同击打力度、不同旋转状态下的运动轨迹，为运动装备的性能优化提供数据支撑。

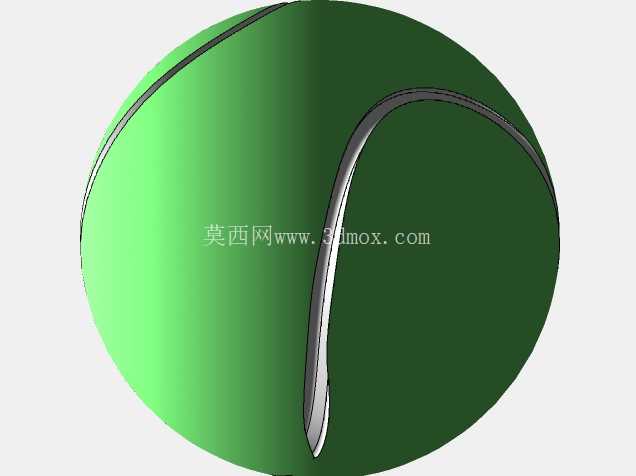

建模过程中首先要确定球体的基础尺寸参数，标准竞技用网球的直径需控制在65.41mm至68.58mm区间内，整体质量偏差不超过2g，这一尺寸边界是建模的基础约束，在绘制基础球体草图时就需要严格锁定直径范围，避免后续结构添加后出现尺寸超差。球体表面的S形拼接缝是建模的核心难点，常规的球体拉伸或旋转命令无法直接生成这一特征，需要先在球体表面建立投影曲线，通过分割线命令将球面划分为两个对称的曲面区域，再对拼接缝位置做0.5mm至0.8mm的凹陷处理，还原真实网球缝线位置的凹凸结构，这一结构不仅是外观特征，更会改变球体表面的气流分布，影响高速飞行时的稳定性。

从设计思路来看，建模时需要区分网球的三层结构：最内层的橡胶内胆、中间的粘合层以及外层的毛毡覆盖层，虽然外观展示时仅能看到外层结构，但分层建模能够为后续的材质属性赋予、碰撞仿真分析提供结构基础。橡胶内胆需要保持均匀的壁厚，通常壁厚控制在3mm左右，保证球体受压后能够快速回弹，外层毛毡层的厚度约为1.5mm，建模时需要通过曲面偏移命令生成，同时要保证拼接缝位置的毛毡边缘过渡平滑，避免出现尖锐棱角，否则在仿真分析时会出现应力集中的问题，与实际产品的受力特性不符。

在实际的生产环节中，网球的拼接缝位置是两个毛毡片的粘合处，建模时需要在缝线位置预留0.2mm的粘合公差带，这一细节往往是初级建模者容易忽略的点，若完全按照外观视觉效果做无缝拼接，后续导入模具设计环节时会出现分模困难的问题。此外，网球表面并非完全光滑的镜面，毛毡层的细微纤维纹理虽然不需要在结构建模中完全还原，但可以通过曲面粗糙度的参数设置，在渲染或仿真时体现其表面摩擦系数，通常网球与硬地场地的摩擦系数在0.6至0.65之间，与球拍线的摩擦系数约为0.35，这些参数可以依托准确的三维模型进行附着，为后续的运动力学分析提供载体。

从安装与适配边界来看，这类网球模型可直接导入球类生产的模具设计装配体中，与硫化模具、压合工装做配合验证，检查模具型腔与网球外形的贴合度，避免出现压合时毛毡移位、内胆变形的问题。在体育教学仿真场景中，该模型也可与网球拍模型、发球机模型做装配配合，验证不同发球角度下的击打接触位置，帮助优化发球机的拨轮结构参数。建模过程中所有曲面都需要做G2连续处理，保证球面过渡无折痕，拼接缝位置的曲面曲率需要与周边球面保持一致，避免出现光影渲染时的断层问题，同时模型的特征树需要保持清晰的逻辑顺序，从基础球体到曲线投影，再到曲面分割、特征凹陷、分层偏移，每一步特征都需要完全定义，避免出现悬空的几何关系，方便后续其他工程师对模型进行参数修改，比如调整球体直径适配青少年训练用球的尺寸需求，或是修改拼接缝的宽度匹配不同生产工艺的粘合要求。
