标准直齿圆柱传动齿轮结构设计

在常规机械传动系统的设计环节中，直齿圆柱齿轮是应用覆盖范围最广的动力传递构件，这类构件不需要轴向分力抵消结构，安装调试门槛低，对支撑轴承的轴向载荷要求小，在平行轴动力传递场景中始终是结构工程师的优先选型方向。从实际应用场景来看，这类直齿轮常见于中小载荷的平行轴传动工位，包括小型输送线的动力辊道驱动、轻工设备的进给传动单元、仪器仪表的力矩传递结构、小型阀门的阀杆驱动组件，以及各类通用机械设备的辅助传动链路中，相比斜齿轮，它没有轴向力带来的额外结构负载，装配时不需要调整轴承的轴向游隙来抵消分力，后期维护更换的适配成本更低。

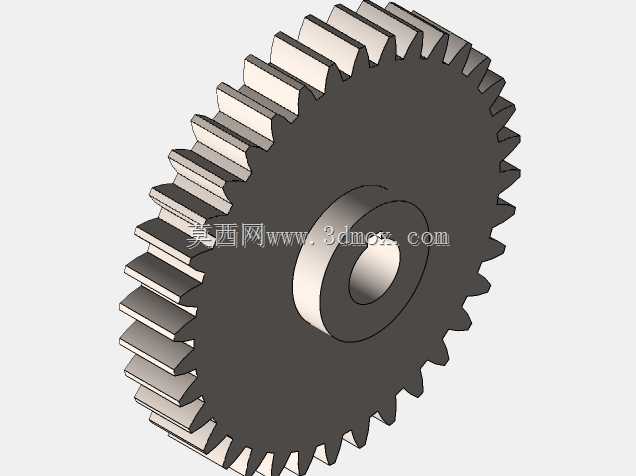

从结构功能特性来看，这个直齿轮采用了实心辐板式基础结构，中心设置带定位台阶的安装轴孔，轴孔端面的凸台结构一方面可以提升轮毂部位的结构强度，避免键槽传动时轮毂部位出现应力开裂，另一方面可以在安装时实现轴向定位，不需要额外加装轴套来限定齿轮的轴向安装位置，减少装配环节的零件数量。轮齿部分采用标准渐开线齿形设计，齿顶边缘做了微小的倒角处理，既可以避免安装过程中齿顶磕碰产生毛刺影响啮合精度，也能在啮合初期快速跑合，降低传动初期的接触噪音。齿面为平直结构，啮合过程中接触线沿齿宽方向全程平行，瞬时传动比保持恒定，不会产生轴向附加载荷，支撑轴系的受力状态更简单，适合转速不超过1500r/min、传动功率在10kW以内的中低速平稳传动场景。

在设计思路的落地过程中，首先需要根据传动比要求确定齿数与模数的匹配关系，在中心距允许的范围内优先选择适配载荷的模数，避免模数过小导致轮齿弯曲强度不足，或是模数过大造成齿轮整体尺寸冗余、转动惯量升高。建模过程中先通过渐开线方程生成单个齿廓曲线，阵列后完成齿形的整体构建，再结合安装轴的直径确定轮毂尺寸，轮毂外径通常设置为轴孔直径的1.5-1.8倍，保证键槽部位有足够的壁厚承受传动扭矩，齿宽则根据载荷系数计算确定，过窄会导致齿面接触应力超标，过宽则会提高对轴系平行度的装配要求，容易出现偏载断齿的问题。

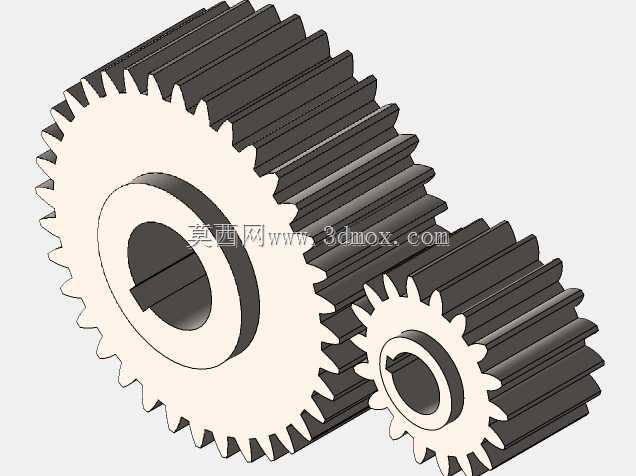

从安装边界与尺寸适配角度来看，这类实心结构直齿轮的最大外缘由齿顶圆直径决定，安装时需要保证相邻传动件的回转间隙不小于齿顶圆半径的1.2倍，避免运转过程中出现运动干涉。中心轴孔的公差配合通常根据传动精度要求选择H7/k6的过渡配合，键槽尺寸按照对应轴径的国标平键规格设计，保证扭矩传递过程中键的侧面受力均匀，不会出现滚键问题。齿轮端面到相邻支撑轴承的距离需要预留至少2-3mm的间隙，既可以避免运转过程中端面与轴承端盖产生摩擦，也能留出足够的润滑脂存储空间，在脂润滑场景下不需要额外设计复杂的油路结构，依靠啮合过程中带起的润滑脂即可实现齿面的持续润滑。

在实际选型替换过程中，这类直齿轮的互换性较强，只要模数、齿数、齿宽、轴孔尺寸、键槽规格匹配即可直接替换，不需要对原有传动箱体做结构修改，对于设备运维人员来说，备件储备的通用性更高。需要注意的是，直齿轮的啮合接触为线接触，安装时必须严格保证两轴的平行度公差，若平行度超差，会出现齿面一端接触应力集中的问题，轻则加剧齿面磨损缩短使用寿命，重则出现轮齿局部断裂的故障。另外在装配时需要保证齿轮的轴向定位可靠，通过轴肩或者卡簧限制齿轮的轴向窜动，避免运转过程中齿轮移位导致啮合宽度不足，影响传动承载能力。
