直角折弯连接固定五金支架结构设计

日常做设备结构配套、机柜框架搭建、小型工装治具组装的时候，经常会遇到两个垂直面需要刚性连接的场景，这时候这类直角折弯的五金支架就是最常用的连接构件，不需要现场做焊接打磨，直接通过紧固件就能完成垂直构件的拼接，拆装调整都很方便，后期维护更换部件也不用破坏原有基材。

从实际使用场景来看，这类支架的适用范围很广，小到家用置物架的层板固定、电气柜内部的安装梁连接，大到自动化设备外围护框架的直角拼接、输送线侧边挡板的垂直固定，都能用到这类构件，相比现场焊接的角接结构，预制的折弯支架一致性更好，批量装配的时候不需要逐个调整焊接角度，能大幅提升装配效率，也不会出现焊接变形导致的装配面错位问题。

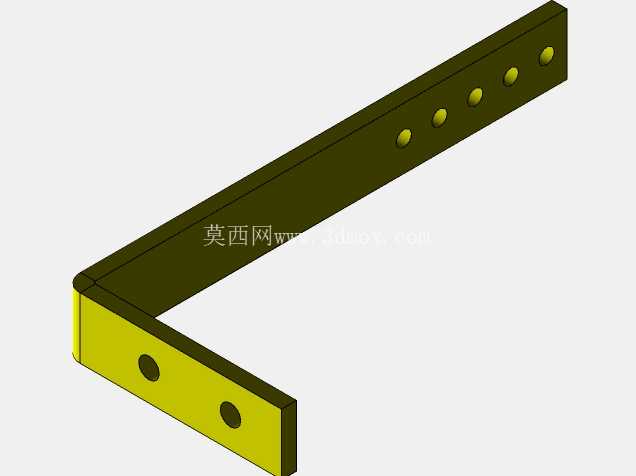

这个支架采用等厚钣金一体折弯成型，没有额外的焊接拼接缝，整体结构的刚性更好，长期承受交变载荷的时候也不会在拼接位置出现开裂失效。两个互相垂直的安装臂上都预制了规则排列的安装孔，长边上均匀排布了五个安装孔，短臂上设置了两个安装孔，孔位的排布经过受力校核，安装的时候可以根据实际的连接位置选择对应的孔位，不需要现场二次打孔，适配不同宽度的型材、板材连接需求。折弯位置做了合理的圆角过渡，既避免了折弯处应力集中导致的开裂问题，也不会因为锐边造成安装人员的划伤，符合五金构件的安全设计要求。

设计这类支架的时候，首先要确认的就是折弯内R角的取值，要匹配所选板材的厚度，避免折弯时出现外侧拉裂、内侧起皱的缺陷，同时要核算折弯回弹量，保证折弯后的两个臂的垂直度控制在合理公差范围内，避免安装后两个连接面出现间隙，导致连接刚性不足。孔位设计的时候要预留足够的紧固件安装空间，孔边到折弯线的距离要大于钣金折弯的最小安全距离，防止折弯的时候孔位被拉扯变形，影响后续紧固件的装配。两个安装臂的长度设置是结合常用的连接场景确定的，长边的长度足够覆盖多数型材的连接面宽度，短臂的长度适配常规的板材固定需求，不会因为臂长过短导致固定力不足，也不会因为臂长过长造成材料浪费、安装时与其他构件产生干涉。

从安装边界来看，使用这个支架的时候，需要保证两个被连接的垂直面平面度在合理范围内，安装面不能有明显的凸起或者焊接飞溅物，否则支架贴合不牢，紧固后会产生内应力，长期使用容易出现支架变形或者紧固件松动。安装孔的孔径适配常用的十字盘头螺丝或者内六角圆柱头螺丝，安装的时候要注意紧固件的长度选择，穿透被连接件后露出2-3个牙距即可，不要过长导致螺丝端部突出刮伤其他部件，也不要过短导致啮合牙数不足，连接强度不够。如果是用于有振动的设备场景，可以在支架和被连接件之间加装防滑垫片，提升连接的防松性能，避免长期振动下紧固件松动导致连接失效。

这类一体折弯的直角支架相比拼接式的角接件，整体的抗扭性能更好，当两个连接面存在一定的侧向力的时候，一体结构的支架能更好地分散载荷，不会像拼接件那样在连接位置出现应力集中。表面的涂覆层可以起到防锈防腐的作用，在普通的室内工业环境下长期使用也不会出现锈蚀问题，如果是用于潮湿或者有腐蚀的场景，也可以更换为不锈钢材质的同结构支架，适配不同的使用环境。在做三维建模的时候，这类钣金件要注意正确设置折弯参数，展开后的下料尺寸要准确核算折弯扣除值，保证加工出来的成品尺寸符合设计要求，孔位的位置度公差要控制在合理范围，避免批量加工后出现孔位错位无法装配的问题。
