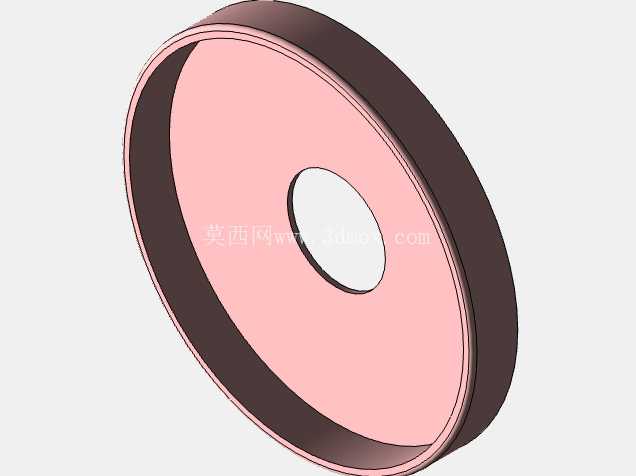

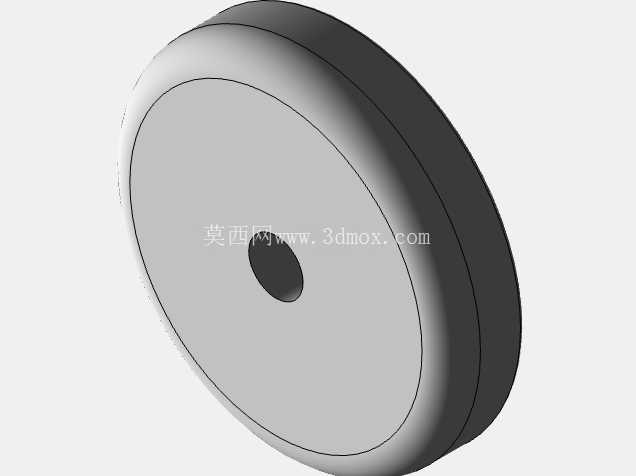

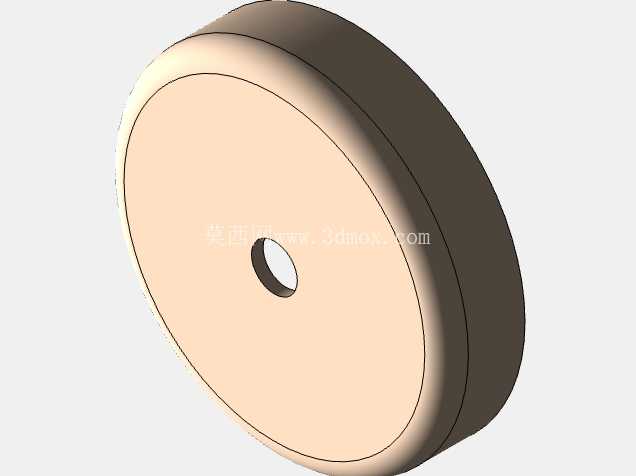

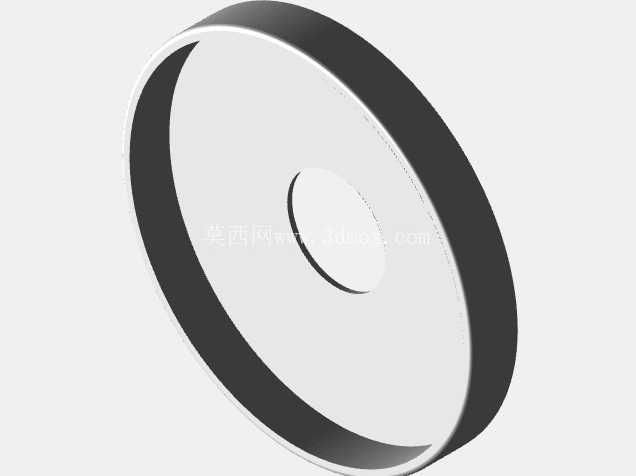

环形带中孔磁铁防护结构件

在磁吸定位、吸附固定类的工装与消费电子结构中，裸露的烧结钕铁硼磁铁普遍存在磕碰掉渣、镀层磨损氧化、装配对位偏差的问题，这款环形带中孔的磁铁保护结构，正是针对这类应用痛点做的结构优化设计。从实际使用场景来看，这类防护件常配套在通讯设备磁吸充电对位组件、工装夹具磁吸定位模块、小型自动化设备的磁吸吸附工位上，既可以将磁铁完全嵌合在结构内部，避免磁铁直接与被吸附工件、外部硬质结构发生硬接触，也能通过自身的环形限位结构，约束磁铁的径向与轴向窜动，保证磁吸作用面的位置精度。

设计过程中首先考虑的是磁铁的嵌装公差，环形的内腔尺寸按照常用烧结磁铁的外径公差带做了0.05mm的间隙预留，既方便磁铁点胶后压装入位，也不会因为间隙过大导致磁铁在内部晃动；中心的通孔设计一方面是为了避让穿过磁吸组件中心的走线、定位销柱，另一方面也能减少防护件整体的用料重量，在小型便携类通讯产品上应用时，不会额外增加过多的结构重量。外侧的翻边结构做了0.3mm的圆角过渡，避免压装过程中锐边刮伤装配工人的手部，也不会刮蹭配套的塑胶外壳内壁，减少装配时的阻力。

从安装边界来看，这款防护件的轴向高度比内嵌的磁铁厚度高出0.2mm，当磁铁压装到位后，防护件的端面会略高于磁铁表面，当磁吸组件与被吸附面接触时，首先接触的是防护件的端面，不会让磁铁直接承受冲击载荷，有效避免磁铁因为频繁撞击出现碎裂、镀层脱落的问题。防护件的外圆面做了细微的滚花纹路设计，当防护件压入设备的安装孔位时，滚花结构可以增大与安装孔壁的摩擦力，配合点胶层可以实现更牢固的固定，长期使用不会出现松脱转动的情况。

在功能特性上，这款防护件采用非导磁的材质设计思路，不会对磁铁的磁力线造成额外的屏蔽损耗，磁吸作用力可以完全透过防护件的端面作用到被吸附工件上，相比直接裸露磁铁的方案，磁吸效率损失控制在2%以内，完全满足日常磁吸对位、吸附固定的力度需求。同时防护件的端面做了平面度管控，平面度公差控制在0.02mm以内，保证磁吸接触时的贴合度，不会因为端面不平出现磁吸间隙过大、吸附力不足的问题。

实际选型应用时，需要注意配套磁铁的尺寸与防护件内腔的匹配度，压装前需要在磁铁外圆均匀涂覆固定胶，压装过程中要保证磁铁端面与防护件内部台阶面完全贴合，避免出现磁铁倾斜导致的磁吸面偏移问题。针对不同的使用环境，比如户外高湿工况，可以在防护件的端面增加一层薄的硅胶垫，既可以进一步缓冲冲击，也能提升接触时的摩擦力，避免吸附后出现滑移。在通讯类产品的磁吸充电结构中应用时，中心的通孔可以穿过充电顶针的定位柱，实现充电接口的精准对位，同时防护件可以隔绝磁铁与充电电路板的直接接触，避免磁铁镀层磨损产生的金属碎屑掉落到电路板上造成短路风险。

从结构建模的角度来看，这款零件的特征逻辑清晰，以旋转特征为主体，后续追加滚花、圆角、倒角等辅助特征，建模过程中需要重点管控内腔与外圆的同轴度公差，同轴度控制在0.03mm以内，才能保证压装后磁铁与安装孔的同轴度，避免出现磁吸对位偏移的问题。壁厚设计上采用了均匀壁厚的思路，整体壁厚保持1.2mm，既保证了足够的结构强度，在压装和受冲击时不会出现变形开裂，也不会因为壁厚过大导致整体尺寸超标，适配小型化设备的安装空间要求。
