适配通用机器人的德雷梅尔电磨固定保持架

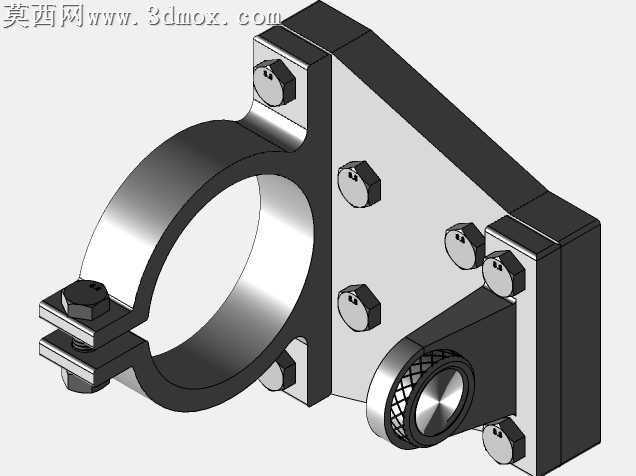

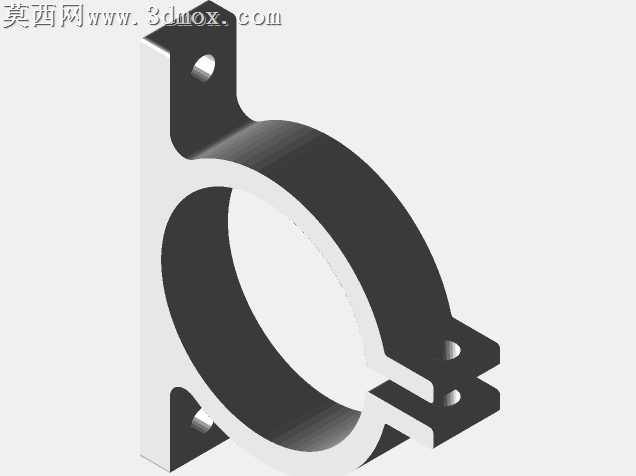

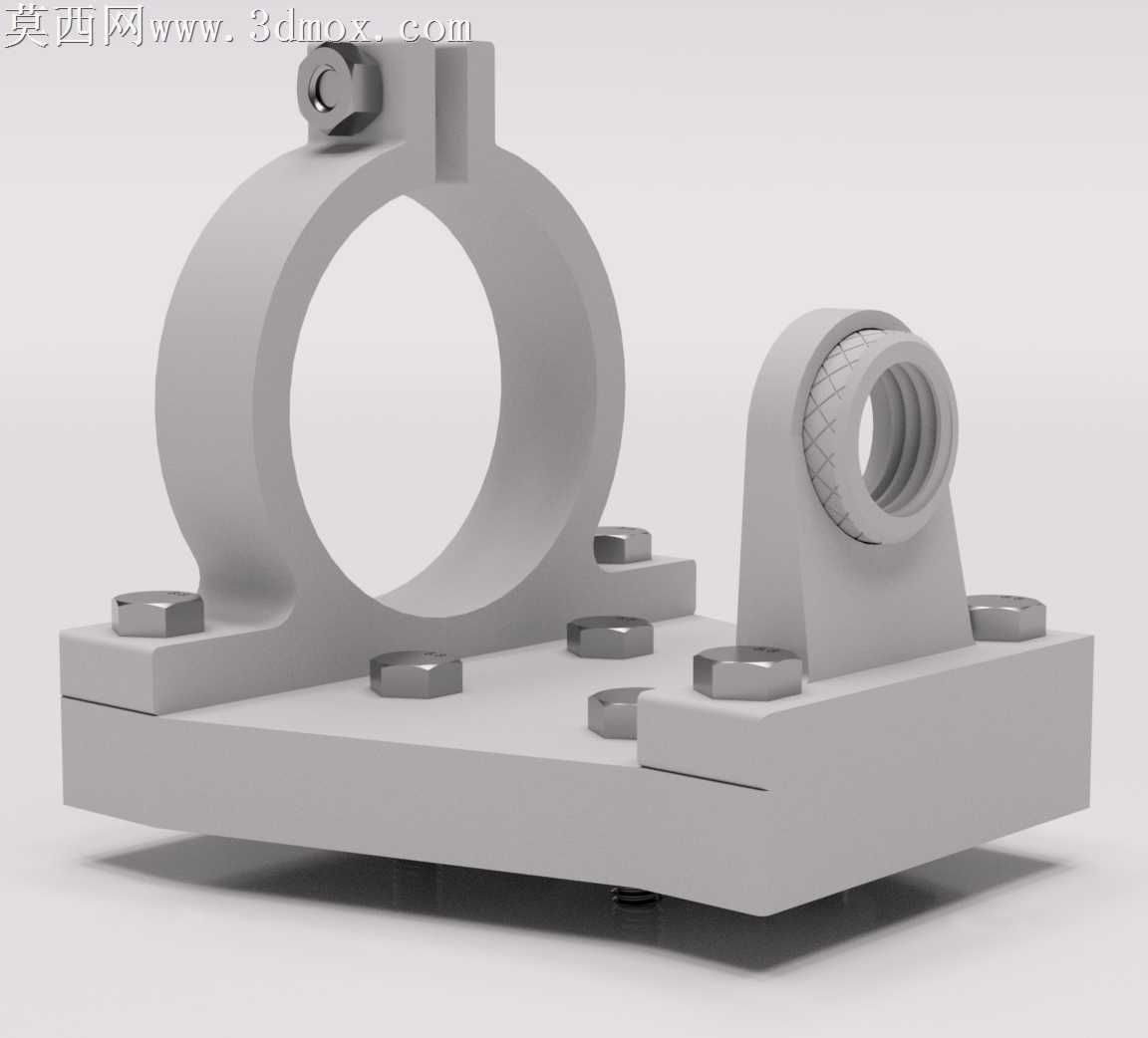

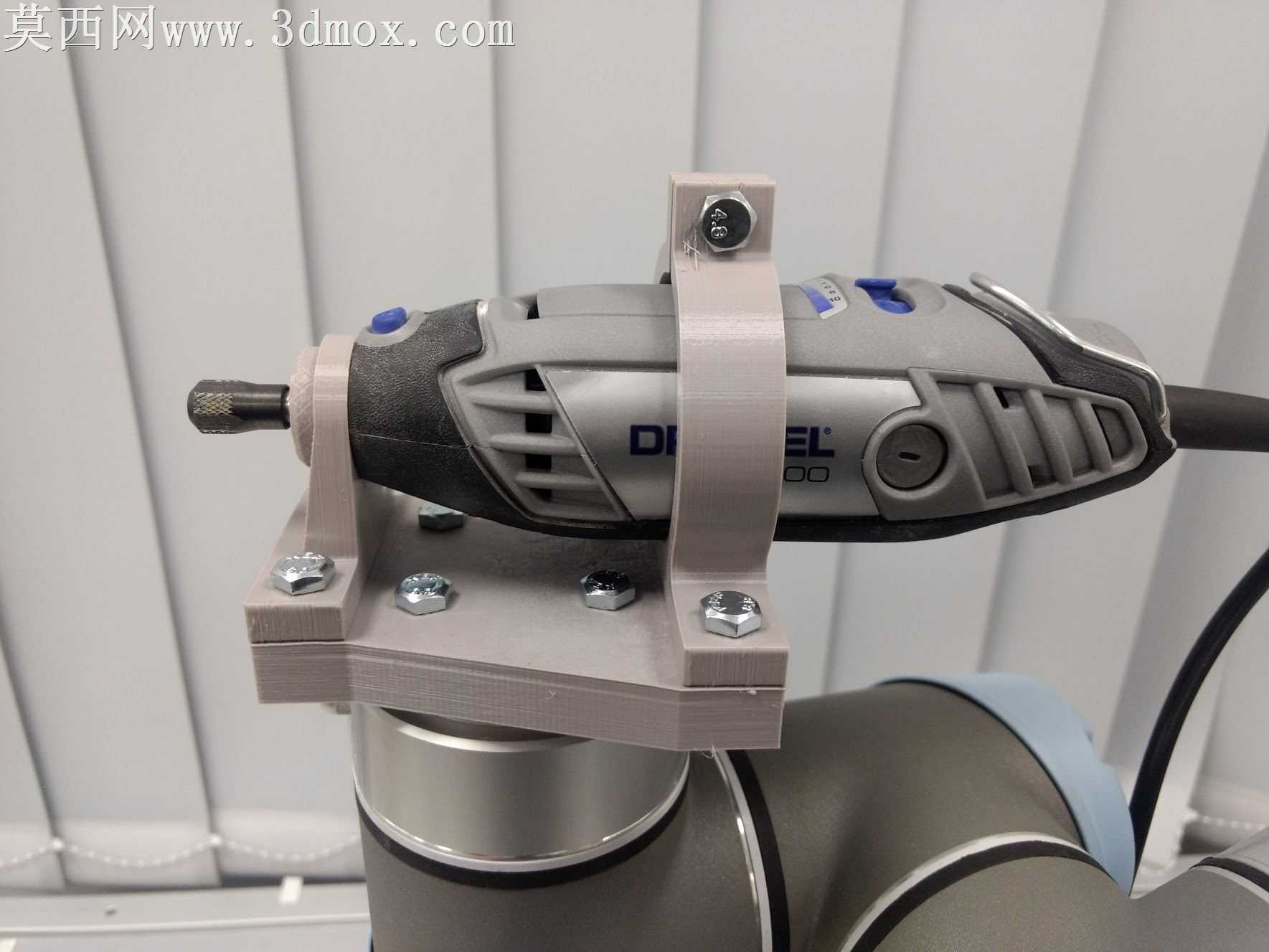

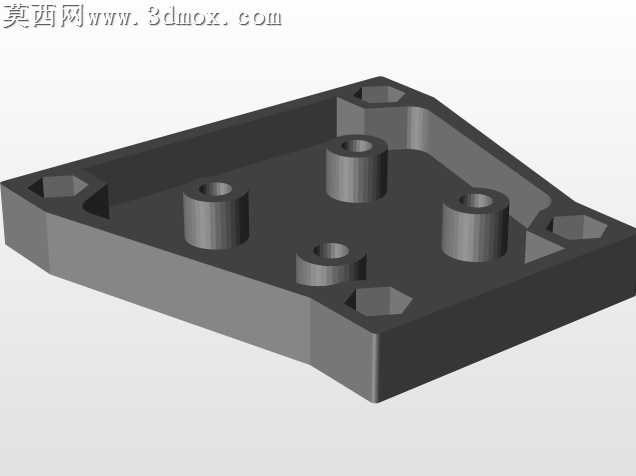

本作品为适配通用机械臂末端的德雷梅尔电磨保持架，整体采用三维参数化建模完成设计，建模过程中严格遵循公制尺寸标准，对每一处安装位、配合间隙都做了精准的公差预留，确保装配后无松动、无错位问题。设计初期首先完成了德雷梅尔3000、4000两款主流电磨的外形尺寸测绘，提取电磨机身的握持段轮廓、散热槽避让位置、开关按键区域作为建模基准，保证保持架安装后不会遮挡电磨操作按键、不会阻碍散热风道的空气流通。保持架整体采用上下环抱式的夹持结构，上方设置单道环形抱箍配合锁紧螺钉实现电磨机身的径向固定，下方为平整的安装底板，底板上预留了对应机械臂末端法兰的安装孔位，孔位排布匹配通用协作机器人的末端安装标准，同时在底板与抱箍之间设置了加强筋结构，提升整体结构刚性，避免电磨高速作业时产生共振抖动。材质适配方面，建模时预留了FDM3D打印的工艺余量，默认推荐采用PETG材料制作，该材料兼具足够的结构强度与一定的韧性，能够缓冲电磨作业时产生的振动，同时建模参数也兼容PLA、ABS等常见3D打印材料的成型特性，无需修改模型即可直接适配不同耗材的打印需求。紧固件选型上，整套保持架仅需9颗M6×20螺钉与5颗M6螺母即可完成全部装配，所有紧固件的安装沉头位都在建模时做了对应设计，装配后螺钉头部不会突出结构表面，避免作业过程中发生剐蹭。渲染阶段采用写实材质方案，为保持架赋予3D打印层纹质感的哑光浅灰塑料材质，为电磨机身赋予磨砂黑与亮面银灰拼接的工程塑料+金属质感，为机械臂末端赋予金属拉丝的银灰色金属材质，搭配柔和的室内漫射光照，完整还原保持架装配后的真实使用状态，清晰展示各部件的配合关系与结构细节。整体设计兼顾了安装便捷性、作业稳定性与加工易制性，无需复杂的机加工工序，通过普通桌面级3D打印机即可完成全部结构件的制作，能够快速实现通用机器人搭载电磨完成打磨、抛光、雕刻等作业的功能拓展。
