2020赛季FRC竞赛紫外功能机器人结构设计

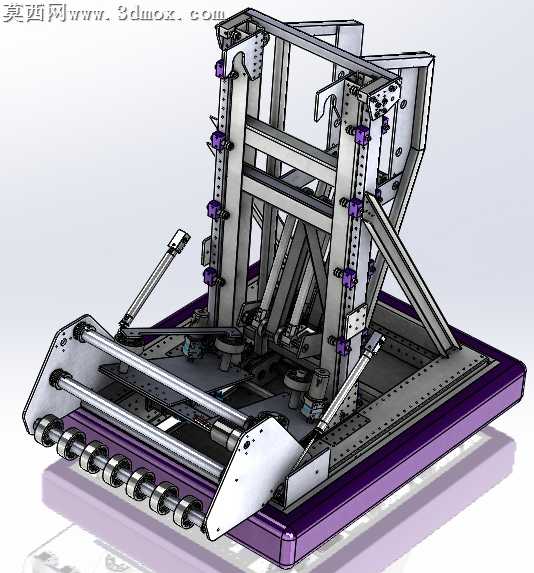

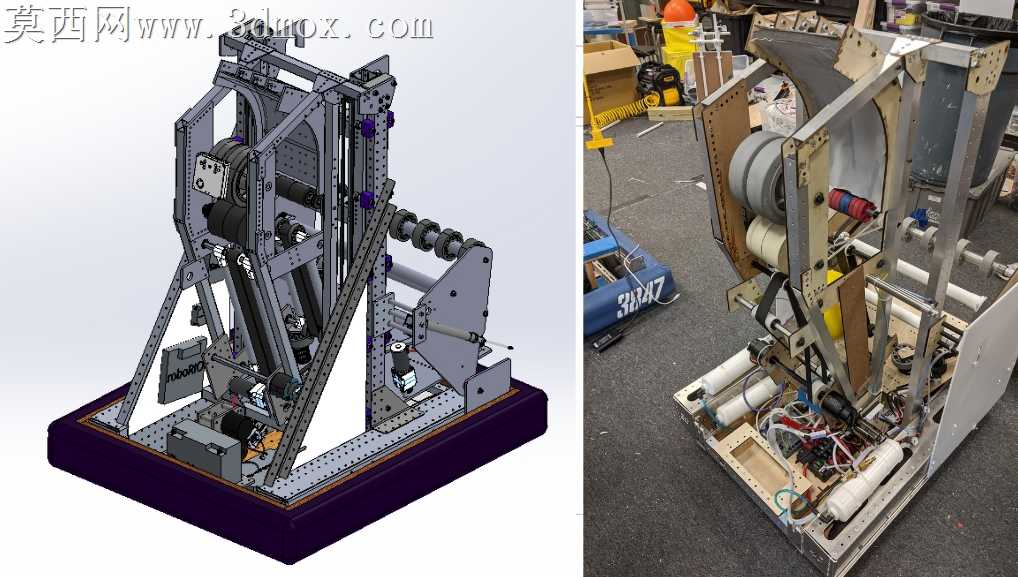

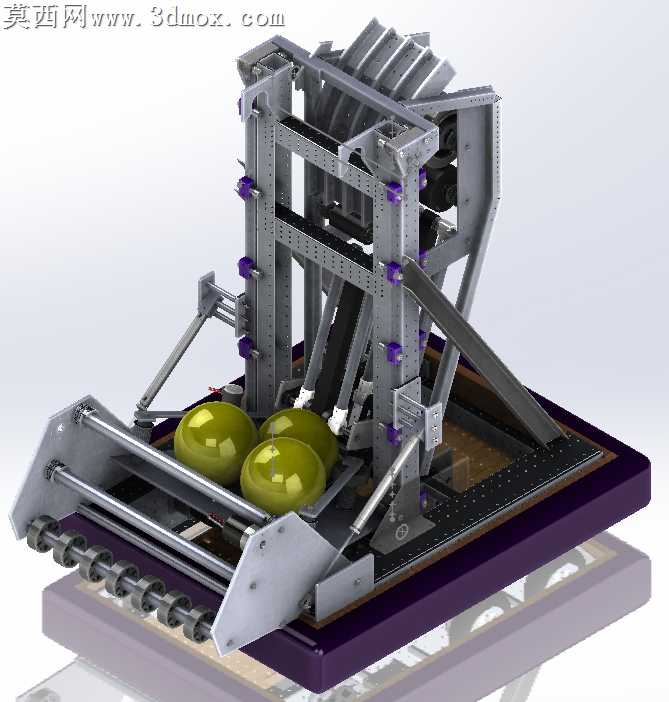

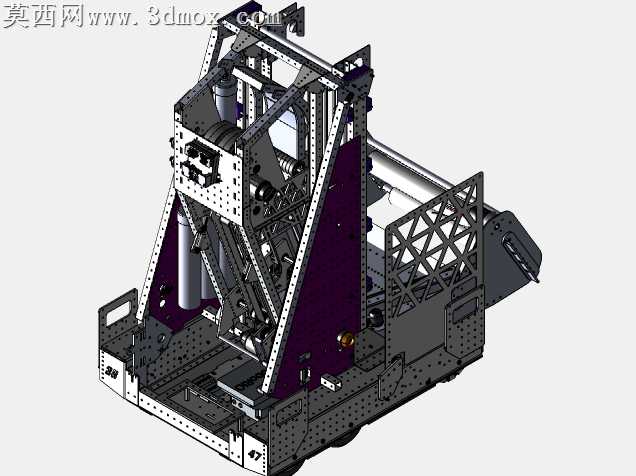

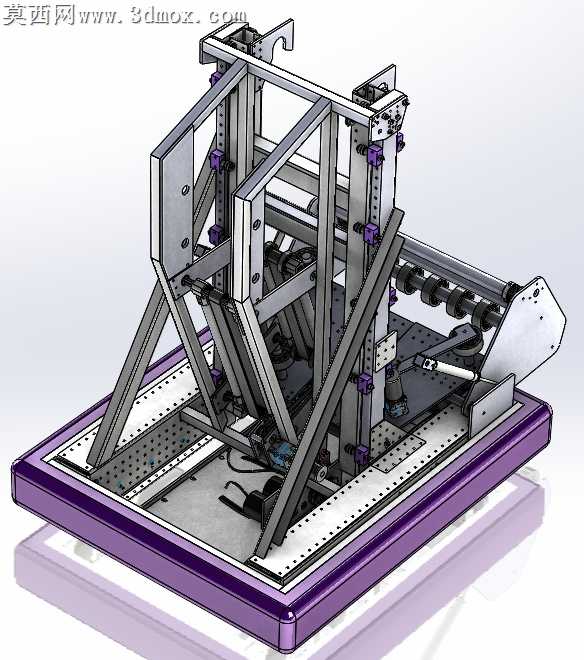

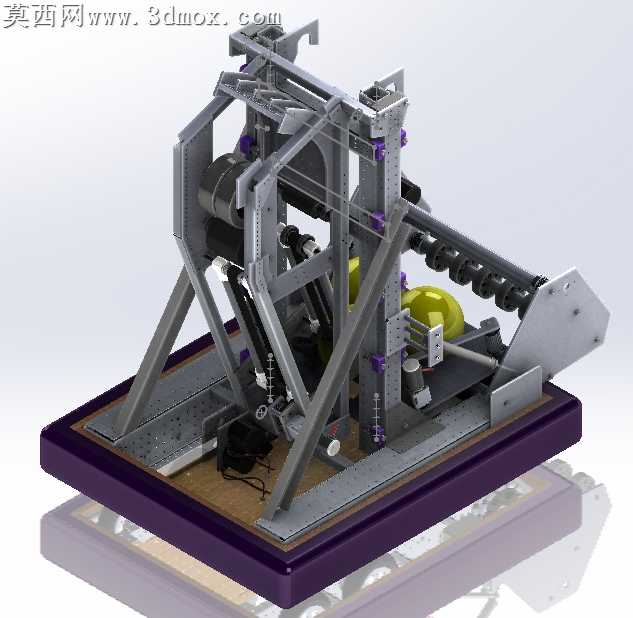

本作品为面向2020年FRC赛事开发的竞技机器人三维结构设计，整体采用框架式立式布局建模，在三维建模过程中严格遵循赛事规则的尺寸边界约束，以底部厚重的安装基座为承载基础，搭建三角斜撑加固的立式主框架结构，保障机器人在高速竞技动作下的结构刚性与运行稳定性。建模阶段对所有结构件进行了分层装配设计，主框架采用标准铝型材搭建的桁架结构，搭配多组线性导轨实现竖直方向的运动导向，传动部分同步带轮、张紧机构、传动轴系均按照实际装配逻辑完成配合约束，可清晰呈现动力从驱动端到执行端的完整传递路径。模型侧部集成了多组弹簧缓冲的执行机构，框架内部预留了气动元件、电气控制模块、动力源的安装位，所有安装孔位、连接点位均按照标准件规格完成参数化建模，可直观呈现各部件的装配关系与空间排布。渲染阶段对不同材质部件做了区分处理，金属结构件赋予哑光铝合金材质，传动部件赋予发黑钢材质感，基座部分赋予深色硬质复合材料质感，气动管路、电气线路按照实际走线逻辑做了排布示意，完整还原了实物搭建阶段的结构状态。设计思路围绕赛事任务需求展开，优先保障结构的动作可靠性与维护便捷性，采用模块化分区设计将动力模块、执行模块、控制模块独立划分，便于赛事现场的快速调试与故障更换，斜向支撑结构的设计有效抵消执行机构动作时的反向冲击力，降低框架形变风险。需要说明的是，该模型为项目开发过程中的阶段性进度文件，未经过完整的生产加工与实战测试验证，核心价值在于为同类型竞技机器人的结构设计提供参考思路，不建议直接按照该模型参数进行实物加工搭建，设计中预留的多组调节位可根据实际赛事任务需求进行执行末端的更换调整，适配不同的竞技任务动作要求。
