在场地竞速类赛车的空气动力学开发流程中,尾翼作为整车下压力输出占比接近三成的核心部件,其结构设计的合理性直接决定了车辆在高速弯角的抓地极限与直道尾速的平衡表现,这套2019赛季规则框架下的F1尾翼结构,完全贴合当年赛事技术规则对尾翼尺寸、翼片数量、安装位置的硬性约束,可直接用于赛车空气动力学仿真验证、1:1实体部件加工前的结构校核,也可作为高校车辆工程专业赛车空气动力学方向的教学演示模型。从实际赛道应用场景来看,这套尾翼主要承担高速行驶状态下将整车牢牢压向赛道的功能,区别于普通民用车的装饰性尾翼,F1尾翼的每一处曲面曲率、翼片间隙、端板造型都经过反复风洞验证,主翼面采用大曲率负升力翼型,在车辆时速达到200km/h以上时可产生超过自身重量数倍的下压力,配合前翼、底板、扩散器的气流梳理作用,让轮胎始终保持足够的接地载荷,避免高速过弯时出现轮胎滑移失控的情况。

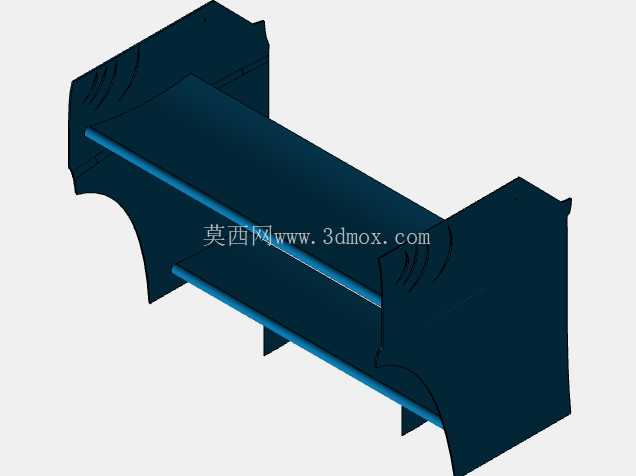

设计思路上完全遵循当年FIA的技术规则边界,主翼板的横向宽度严格控制在规则允许的最大值范围内,垂直安装的端板除了起到固定多层翼片的作用外,其外侧的导流凹槽可以梳理后轮外侧的乱流,减少尾流对后方车辆的气流干扰同时降低自身的气动阻力,端板下缘的切角设计则可以引导气流向扩散器区域流动,提升整车底部气流的抽取效率。多层副翼的角度可根据不同赛道的特性进行调整,在摩纳哥这类低速多弯赛道,会将副翼攻角调大以获得更高的下压力,提升弯中过弯速度;在蒙扎这类高速直道占比高的赛道,则会减小副翼攻角,降低气动阻力来换取更高的直道尾速。从安装边界来看,尾翼的两个垂直支撑脚完全匹配2019款F1赛车尾部的单体壳后安装点位置,支撑脚内部预留了紧固件安装孔位,可直接与车尾的碰撞结构、尾翼安装座完成装配,不需要额外做结构修改,翼片之间的连接支架采用轻量化的流线型设计,在保证结构强度足以承受高速下巨大气动载荷的前提下,尽可能减少支架本身带来的额外阻力。主翼面的内部做了中空加强筋设计,在碳纤维铺层加工时可以有效降低部件重量,同时避免高速气流冲击下翼面出现形变,导致空气动力学输出特性出现非线性变化,影响车手对车辆动态的判断。
端板上的导流开槽并非装饰结构,每一处开槽的角度和位置都经过精确计算,可以打散翼片两端产生的翼尖涡,降低涡阻带来的动力损耗,同时避免翼尖涡对后方来车的气流造成过度干扰,这也是2019赛季F1规则修改中重点优化的部分,目的是提升赛事的超车观赏性。在实际建模过程中,所有曲面都做了G2连续处理,避免出现曲面折角导致的气流分离,翼片的前后缘都做了符合空气动力学要求的圆角处理,完全还原真实赛车尾翼的加工工艺要求,不管是用于CFD流体仿真计算,还是用于比例模型的3D打印制作,都可以直接提取曲面数据进行后续处理,不需要再做额外的曲面修复。
尾翼整体的重心位置经过优化,尽可能降低安装后的整车重心高度,减少车辆在高速变向时的尾部侧倾幅度,支撑结构的受力点经过反复校核,在承受最大下压力载荷时不会出现结构共振,避免高速行驶中尾翼出现抖动影响气流稳定性。不同于很多简化版的赛车尾翼模型,这套结构完整还原了真实尾翼的多层翼片间隙、端板导流结构、支撑脚安装接口,甚至连翼片表面的微小曲率变化都做了精准复刻,能够真实反映2019赛季F1尾翼的空气动力学设计逻辑,对于从事赛车空气动力学开发的结构工程师来说,可以直接作为方案参考,快速理解规则约束下尾翼设计的核心要点,也可以用于赛车模拟器的车辆模型搭建,提升模拟驾驶的空气动力学反馈真实度。在日常的结构设计教学中,这套模型也可以作为复杂曲面建模、空气动力学部件结构设计的典型案例,帮助初学者理解负升力翼型的设计逻辑、多层翼片的气流干涉原理、安装结构的强度校核方法,避免在实际设计中出现结构强度不足、气动效率低下、安装边界不匹配等常见问题。
- 全部评论(0)
- 模板大小: 2.04 MB
- 售价:5金币
- 下载次数: 7
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 汽车类
