首届美洲杯金属质感奖杯造型三维设计

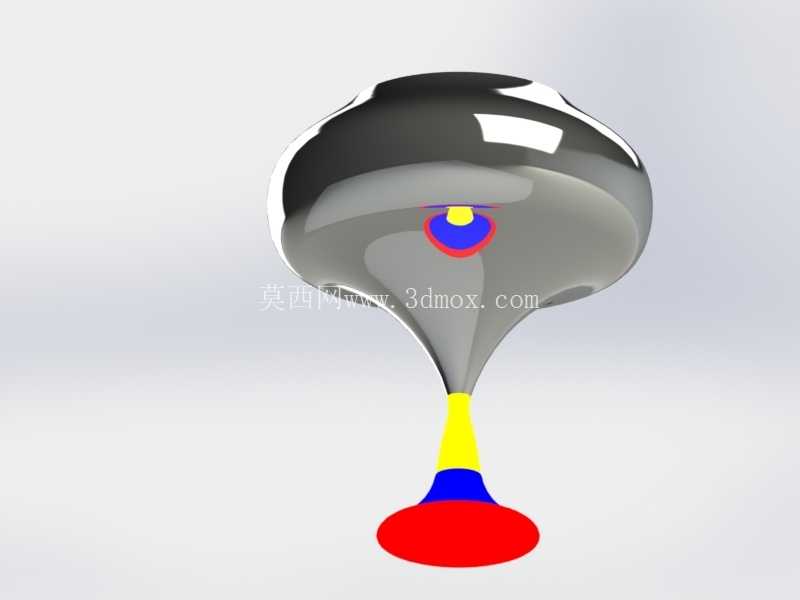

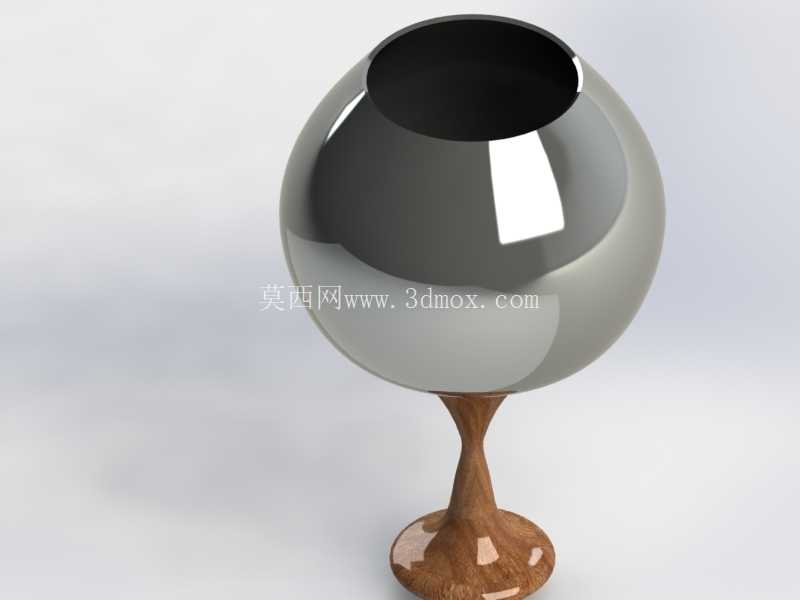

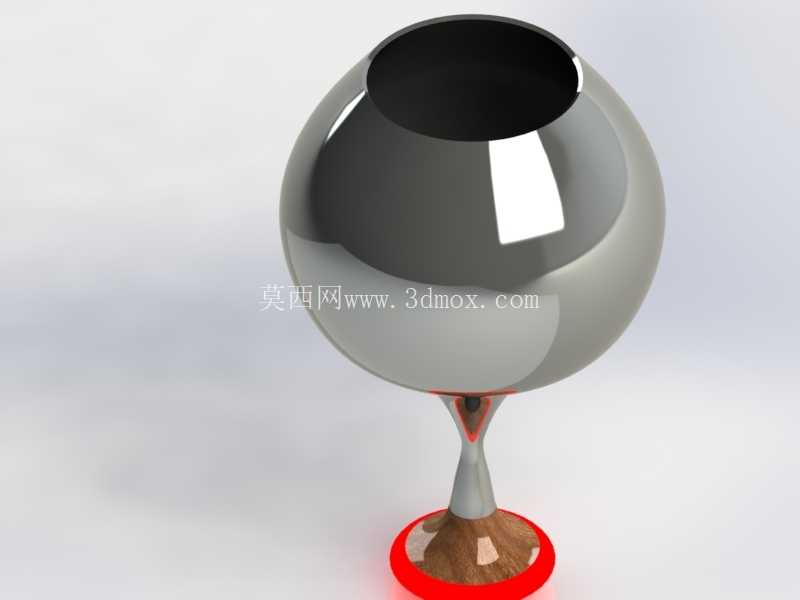

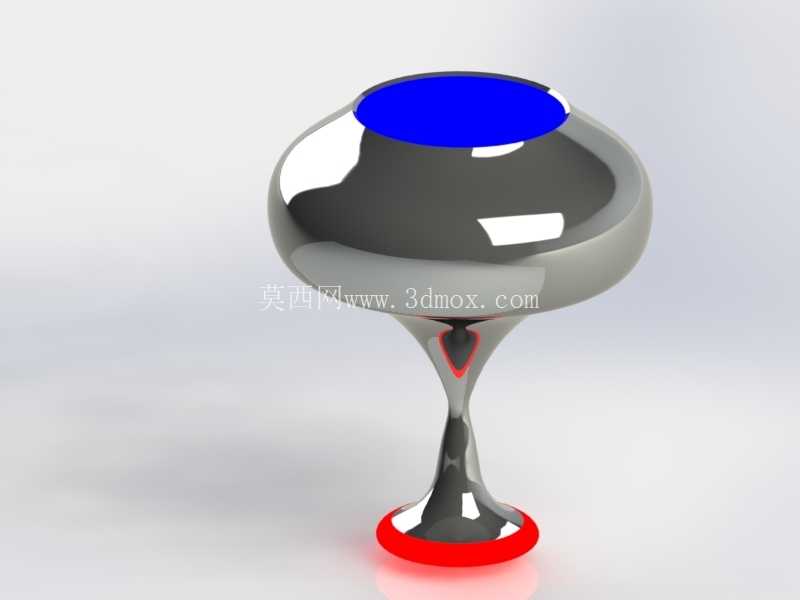

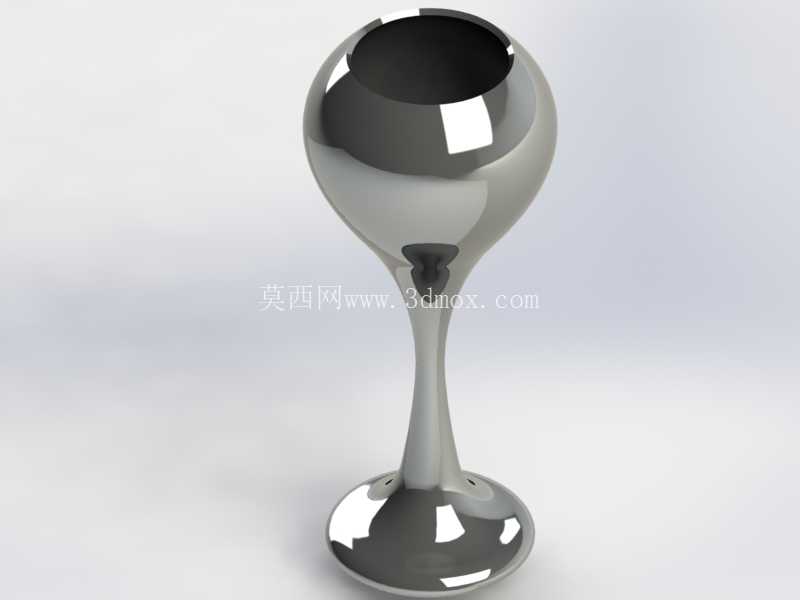

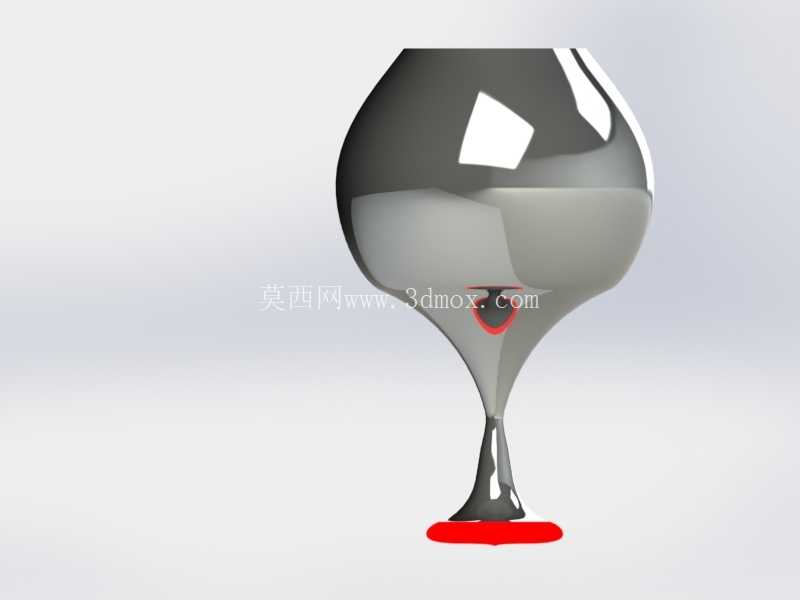

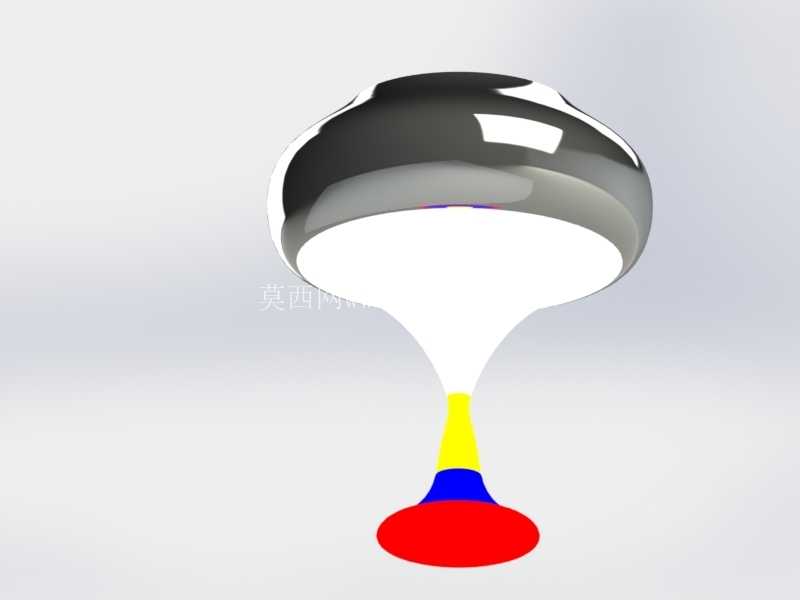

　　该奖杯造型采用回转类曲面一体化成型思路，整体结构分为上部盛接腔体、中部支撑颈段、底部配重底座三个核心功能区段，完全适配金属铸造工艺的脱模逻辑，无倒扣、无锐角应力集中区域，可直接用于失蜡铸造或者砂型铸造的模具开发。上部腔体采用类球形收口设计，内壁预留均匀壁厚，既保证了腔体的容积冗余，也避免了大平面薄壁铸造时容易出现的冷隔、浇不足缺陷，腔体口沿做了0.8mm的圆角过渡，消除锐边的同时也降低了后续抛光工序的工作量。

　　中部支撑颈段采用收腰流线型曲面，截面从上部腔体连接处的大直径平滑过渡到底座连接处的小直径，曲面曲率连续无突变，在保证纵向支撑强度的前提下，尽可能减少了材料用量，同时流畅的曲面也能在金属抛光后形成连续的光影反射带，提升整体视觉质感，颈段与上下两部分的连接位置都做了渐变圆弧过渡，避免截面突变带来的应力集中，也防止铸造时转角位置出现缩松缺陷。底部底座采用圆盘式配重结构，直径大于上部腔体的最大外径，保证整体放置时的重心落在底座支撑面范围内，静态放置倾斜15度不会发生倾覆，底座底面预留0.2mm的平面加工余量，铸造完成后仅需精铣底面即可保证放置平稳，无需额外加装配重块，依靠底座自身的壁厚即可实现整体重心下移。

　　从应用场景来看，该造型既可以作为赛事颁奖的实物奖杯，通过铸铜、铸不锈钢后抛光镀镍/镀金实现金属质感，也可以等比例缩小后作为文创纪念摆件、桌面装饰工艺品，适配小批量精密铸造的生产需求。建模过程中所有曲面都采用G2连续过渡，没有碎面、尖角，导出的实体可以直接用于模具分模，分型面设置在底座底面位置，沿轴向开模即可完成脱模，无需额外设计侧抽芯结构，大幅降低了模具加工成本。壁厚设计上整体采用均匀3mm壁厚，仅在底座位置局部加厚到5mm实现配重，避免壁厚差异过大导致的铸造收缩不一致问题，所有转角位置的内R角不小于1.5mm，外R角不小于2mm，完全符合金属铸造的工艺规范，既可以用于实心铸造也可以用于空心壳体铸造，适配不同成本档位的生产需求。

　　外形尺寸上整体高宽比控制在3:1，符合常规奖杯的握持与展示比例，上部腔体的最大直径小于成年人手掌宽度，方便颁奖时单手握持传递，底座的厚度控制在整体高度的1/6，既不会显得底座过于厚重笨拙，也能保证放置稳定性。从结构验证角度，建模完成后通过重心校核确认整体重心位于底座支撑面中心轴线上，距离底面高度为整体高度的1/4，抗倾覆性能满足日常展示、传递的使用需求，曲面的拔模斜度沿轴向统一设置为1.5度，完全满足铸造脱模的要求，无需后续调整曲面即可直接进入模具设计环节。
