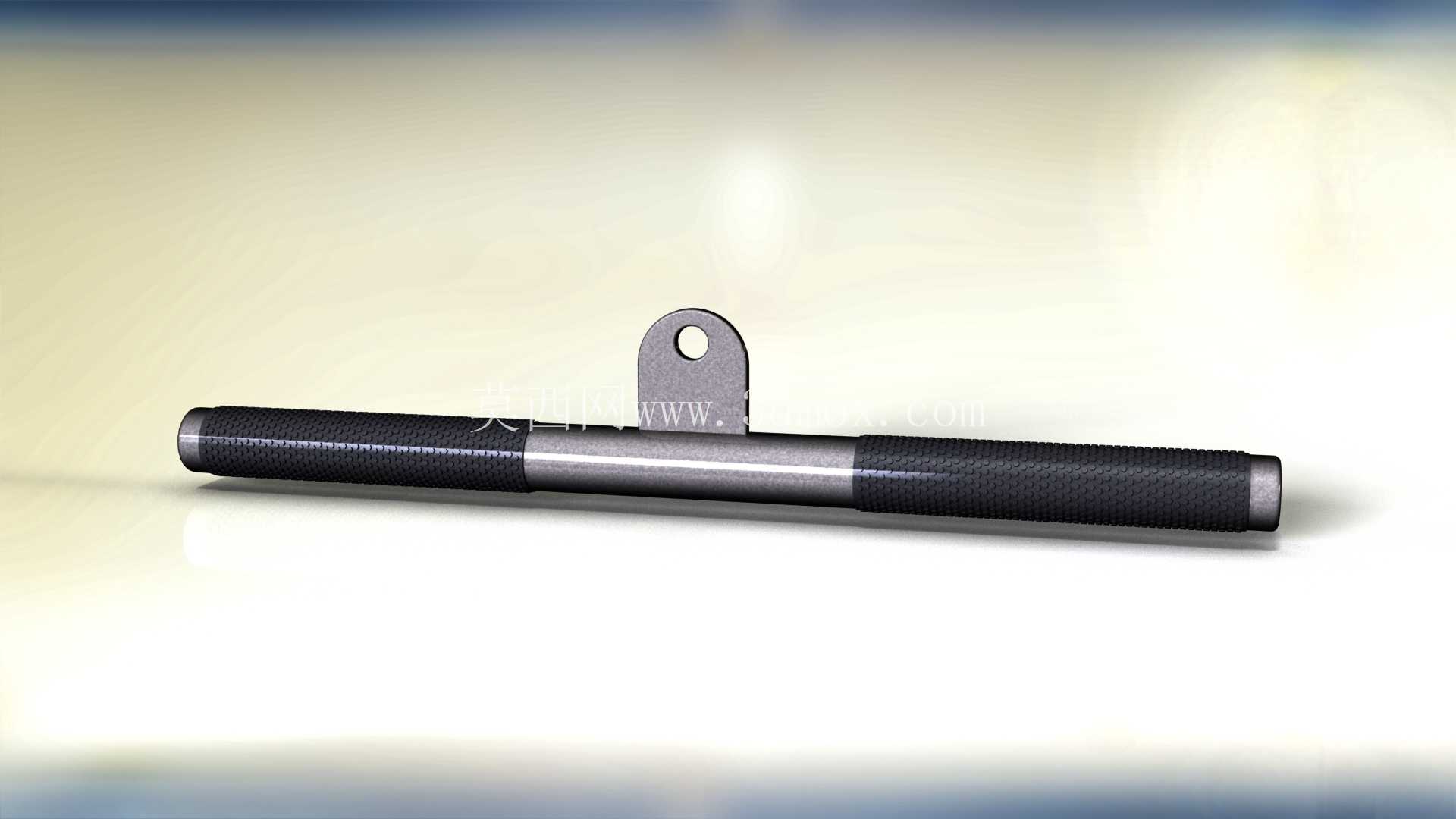

绳索训练器用直三头肌训练杆参数化结构

这款直杆型训练配件主要适配商用绳索类力量训练器械，在健身房固定力量训练区、私教工作室功能训练区、企事业单位内部健身室等场景中广泛使用，主要服务于上肢肱三头肌的针对性抗阻训练，也可辅助完成站姿下压、俯身臂屈伸、直臂下拉等多个训练动作，相比弯杆类配件，直杆结构能让训练者腕关节保持中立位，减少训练过程中腕部的额外扭转受力，更适合大重量训练场景下的关节保护。

从实际使用的受力路径来看，训练过程中钢索传递的拉力首先作用在杆体中部的连接吊耳上，再通过杆身均匀传递到两端握持区域，最终由训练者双手施加的对抗力平衡载荷。设计时特意在连接位置设置了6mm厚度的凹槽焊接连接板，这种结构并非简单的平板焊接，凹槽结构可以让吊耳与杆身的焊接接触面积提升40%以上，同时凹槽的定位作用能避免焊接过程中吊耳出现轴向偏移，保证拉力方向始终与杆身中心轴线重合，杜绝偏载带来的杆身弯曲、焊缝开裂风险。

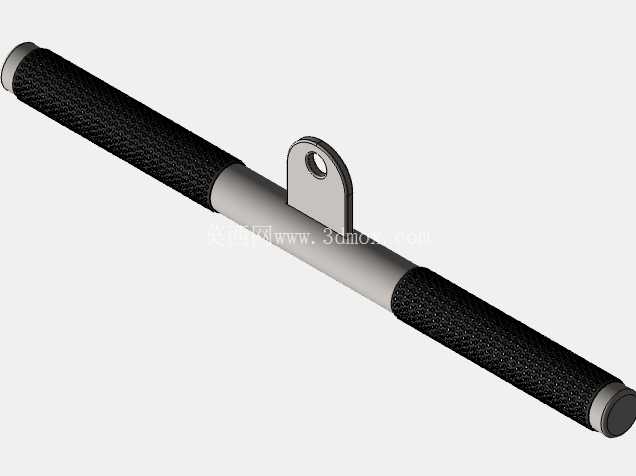

杆体的整体结构采用分段式设计，中间受力段为实心金属圆杆，保证整体的抗弯强度，两端握持区域做了滚花纹理处理，滚花深度控制在0.3-0.5mm之间，既可以避免训练时手心出汗出现打滑，又不会因为纹理过深硌伤手掌，提升长时间训练的握持舒适度。握持段的直径设置为28mm，符合亚洲成年男性的手掌握持尺寸，不会因为直径过粗导致握力提前透支，也不会因为直径过细让腕部受力过于集中。

参数化设计的思路贯穿整个建模过程，所有尺寸均通过全局参数关联，比如杆身总长度、握持段长度、中间光杆段长度、吊耳安装位置、连接板厚度、滚花段长度这些关键尺寸都可以通过修改参数快速调整，不需要重新绘制草图特征，能够快速适配不同训练器械的安装空间、不同训练人群的使用需求。比如面向女性训练者的轻量化版本，可以直接将杆身总长度缩短50mm、握持段直径调整为25mm，所有关联特征会自动更新，大幅缩短衍生型号的设计周期。

安装边界方面，吊耳上的连接孔直径设置为12mm，适配市面上绝大多数商用训练器械的快插销连接结构，不需要额外加工转接件就可以直接安装使用。吊耳的突出高度控制在45mm，保证钢索在运动过程中不会与杆身发生摩擦干涉，同时也不会因为突出过高导致训练时杆身出现不必要的晃动。杆身两端做了圆角封边处理，没有尖锐的棱角，避免训练过程中肢体磕碰造成划伤。

从耐用性设计角度考虑，杆身表面做了硬质氧化处理，握持段的滚花区域做了防滑耐磨涂层，能够承受长期高频次使用带来的磨损，焊接位置在建模时就预留了焊脚尺寸，实际生产时可以采用满焊工艺，焊后打磨平整做防锈处理，整体结构的设计使用寿命不低于10年，完全满足商用健身场所高频使用的强度要求。在结构验证阶段，通过有限元分析模拟150kg极限载荷下的受力情况，杆身最大变形量小于0.2mm，焊缝位置最大应力远低于材料的屈服强度，不会出现塑性变形或者断裂风险。

这款训练杆作为整套把手和杆设计系统的组成部分，接口尺寸与同系列的其他配件保持统一，能够和同系统的拉把、V型把手、绳索握把等配件互换安装，不需要调整器械的钢索长度或者连接结构，方便健身场所根据训练需求快速更换配件，拓展器械的训练功能覆盖范围。
