力量架配套重型安全防护杆结构设计

这款安全杆是商用力量训练架的核心防护配套构件，主要适配框式深蹲架、卧推架这类重载力量训练设备，应用场景覆盖商业健身房、单位体能训练室、专业力量举训练场馆，针对大重量深蹲、卧推动作中训练者力竭无法完成动作的突发状况，提供杠铃托举防护，避免杠铃直接坠落造成训练损伤，是重载力量训练设备必备的安全防护部件。

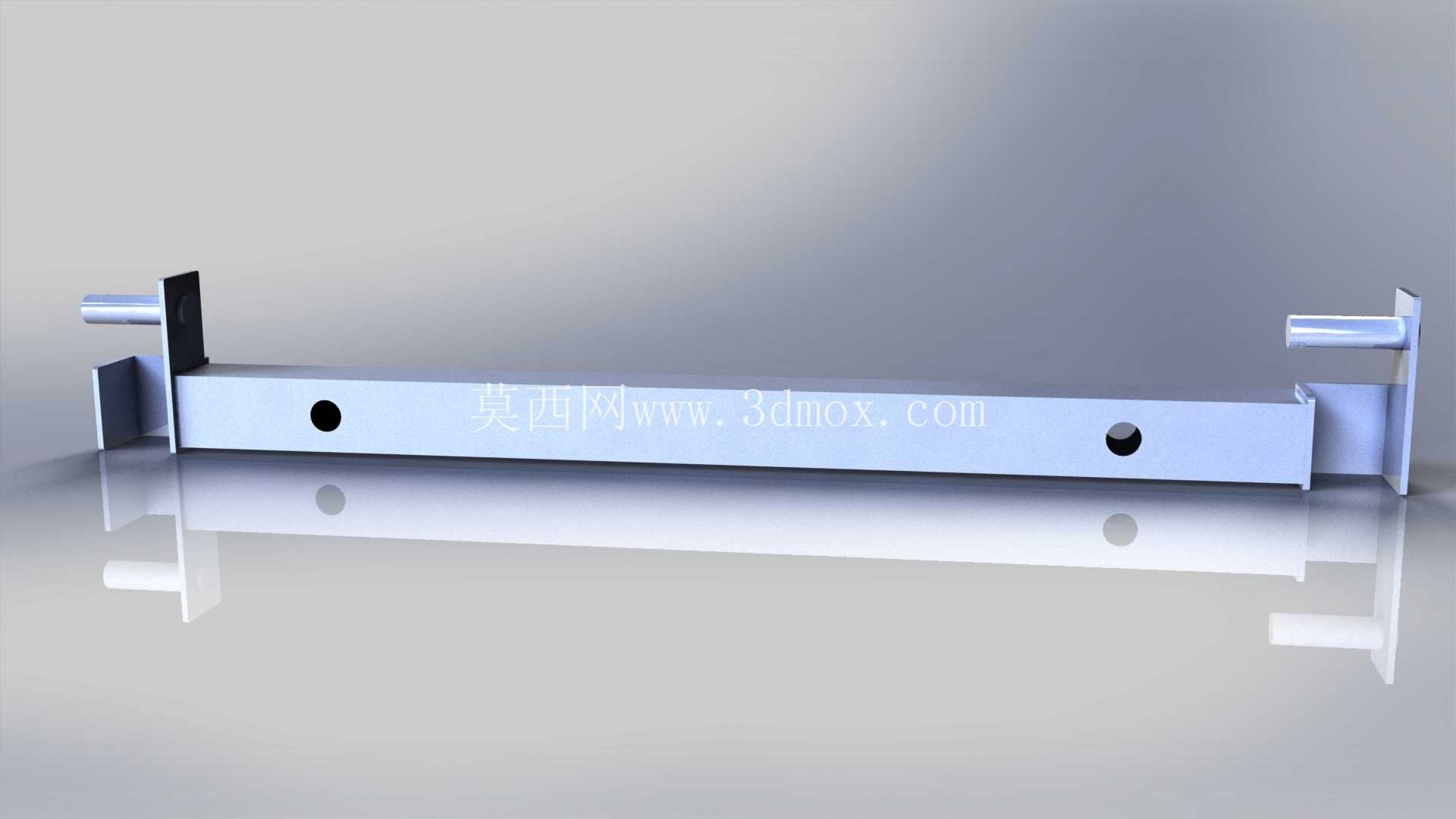

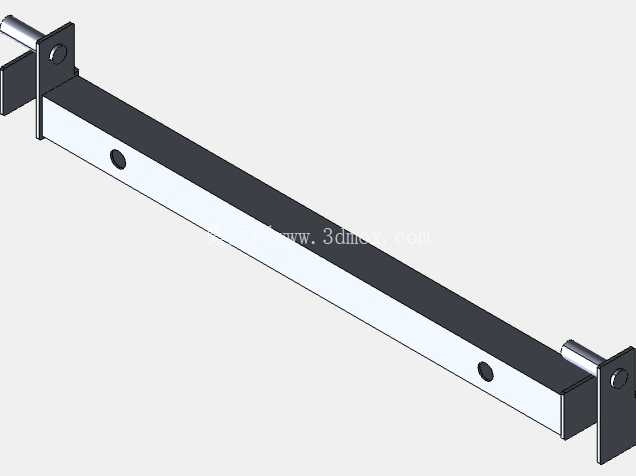

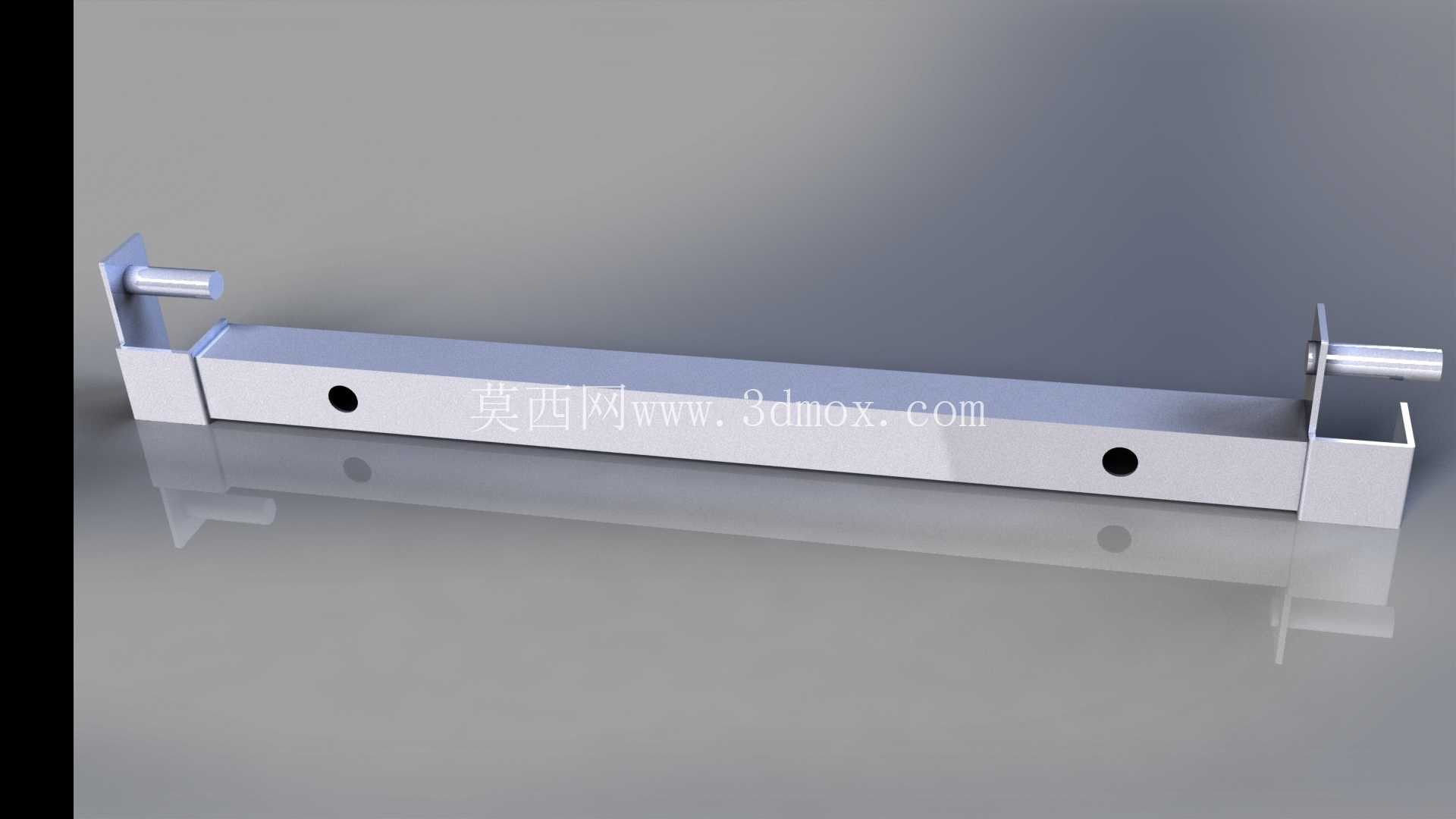

从功能特性来看，该构件采用对称式悬臂承载结构，主体为矩形截面钢制横梁，两端设置与力量架立柱孔位匹配的插销式定位结构，可根据训练者身高、动作幅度沿立柱竖向调节安装高度，横梁上开设的定位孔可配合杠铃挂钩、辅助附件拓展使用，整体额定承载目标设定为300公斤，可满足绝大多数力量训练者的大重量训练防护需求。横梁两端的插销与主体采用满焊连接工艺，焊接位置做圆弧过渡处理避免应力集中，插销直径匹配主流力量架立柱的调节孔公差，安装后无明显旷量，承载时不会出现窜动、滑脱问题。

设计阶段优先考虑承载可靠性与操作便捷性，整体结构做模块化处理，可直接适配同系列模块化力量架系统的不同规格立柱，无需额外改装即可快速拆装调整。主体横梁的截面尺寸经过受力校核，在300公斤额定载荷下横梁中部最大挠度控制在安全范围内，不会出现永久塑性变形；横梁表面做哑光防锈处理，边缘全部倒钝去毛刺，避免训练过程中剐蹭磕碰。安装边界方面，两端插销的中心距匹配主流商用力量架的立柱内侧间距，插销长度满足插入立柱后双点位受力的要求，安装后横梁与立柱保持垂直，承载时受力均匀传递到两侧立柱结构，不会出现偏载力矩。

实际使用中，训练前可根据自身动作的最低点高度调整安全杆位置，深蹲训练时将安全杆调整到大腿中部略低位置，卧推训练时调整到胸部略高位置，当训练者力竭无法完成动作时，可直接将杠铃搁置在安全杆上，无需他人辅助也能避免被杠铃压伤。区别于普通轻型安全杆，该重型款的横梁壁厚、插销直径都做了加强处理，可承受大重量杠铃的动态冲击载荷，长期反复承载也不会出现结构疲劳变形。横梁上的等距定位孔可配合锁销固定额外的训练附件，比如弹力带挂点、辅助支撑块，拓展力量架的训练功能。

结构建模过程中，所有配合尺寸都按照钢结构焊接件的公差标准设定，插销与立柱孔的配合采用间隙配合公差，既保证安装拆卸顺畅，又不会因间隙过大导致承载时晃动；焊接位置预留焊接收缩余量，避免焊接变形导致两端插销同轴度偏差无法安装。整体结构无复杂异形曲面，全部采用标准型材加工，生产工艺简单，制造成本可控，适合批量生产配套力量架设备使用。
