半挂车圆锥齿轮传动支腿结构设计

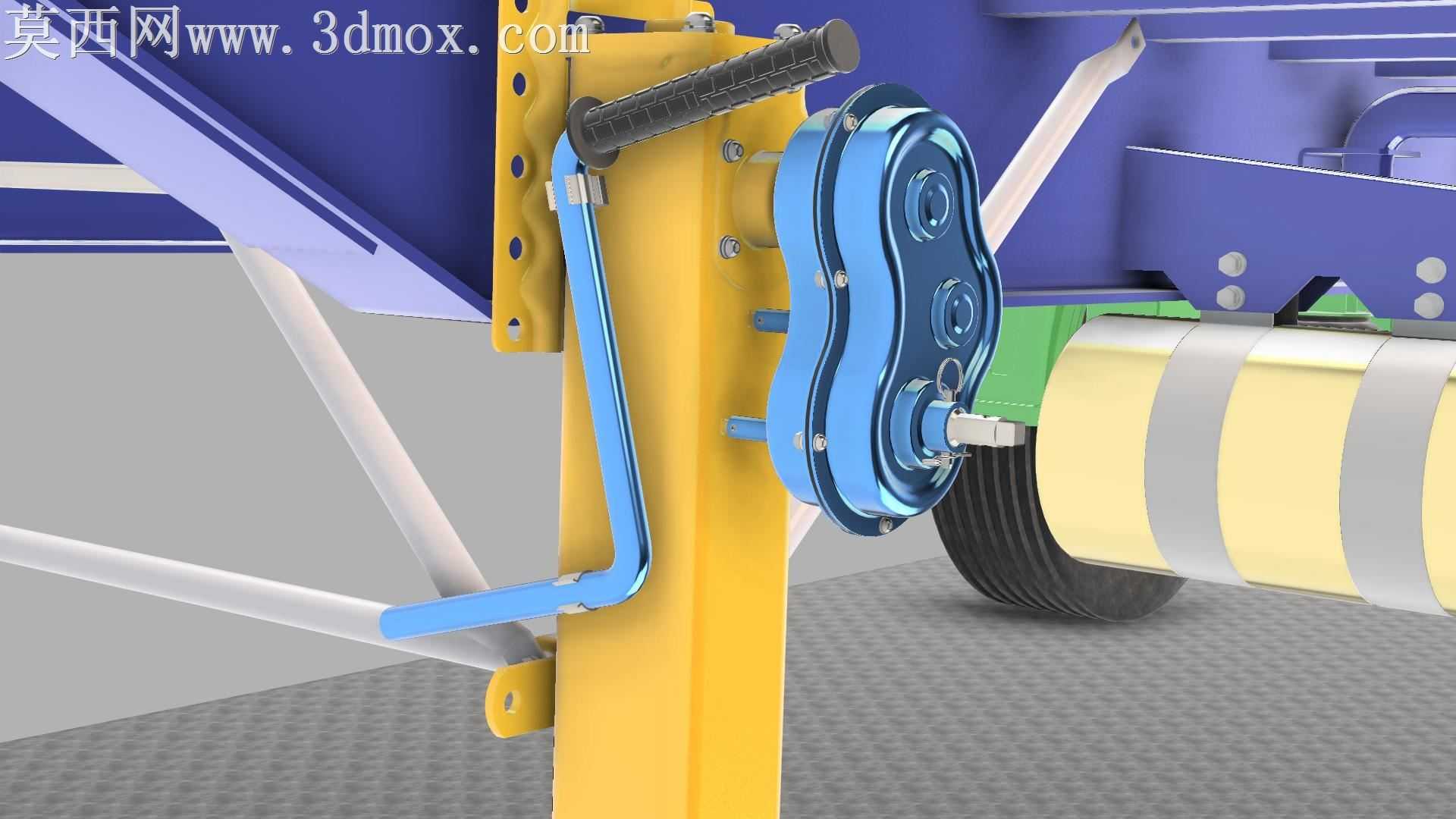

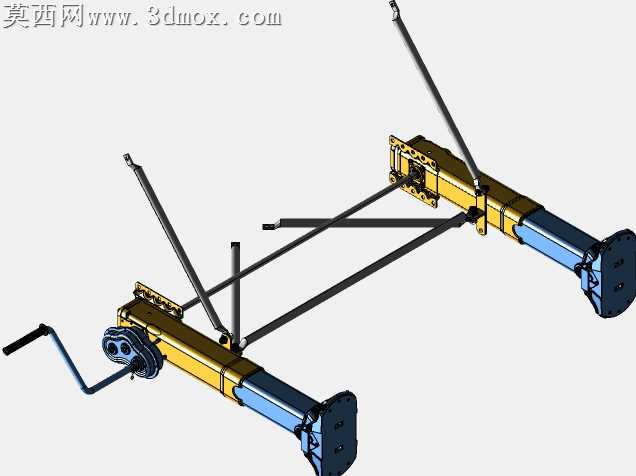

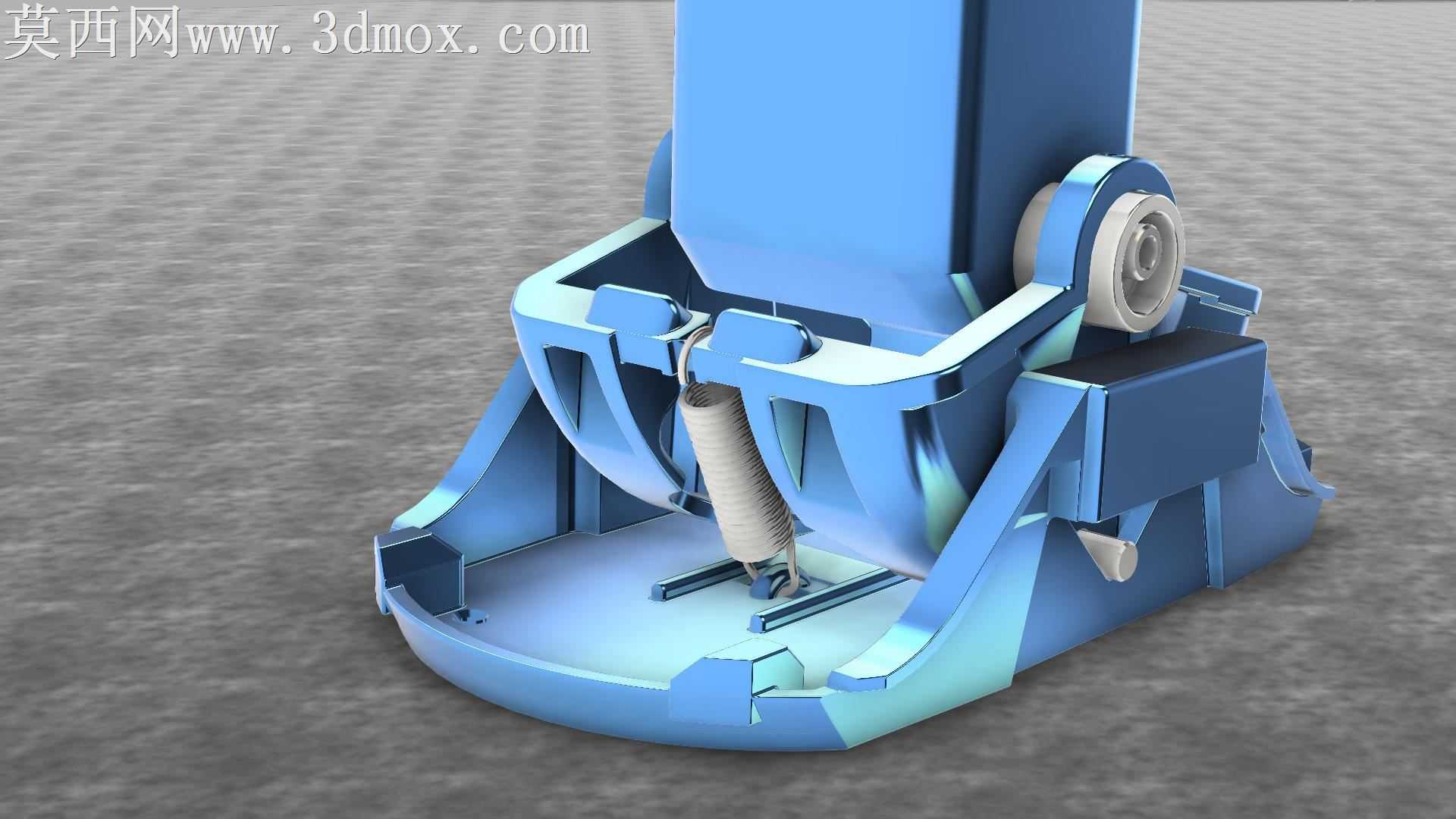

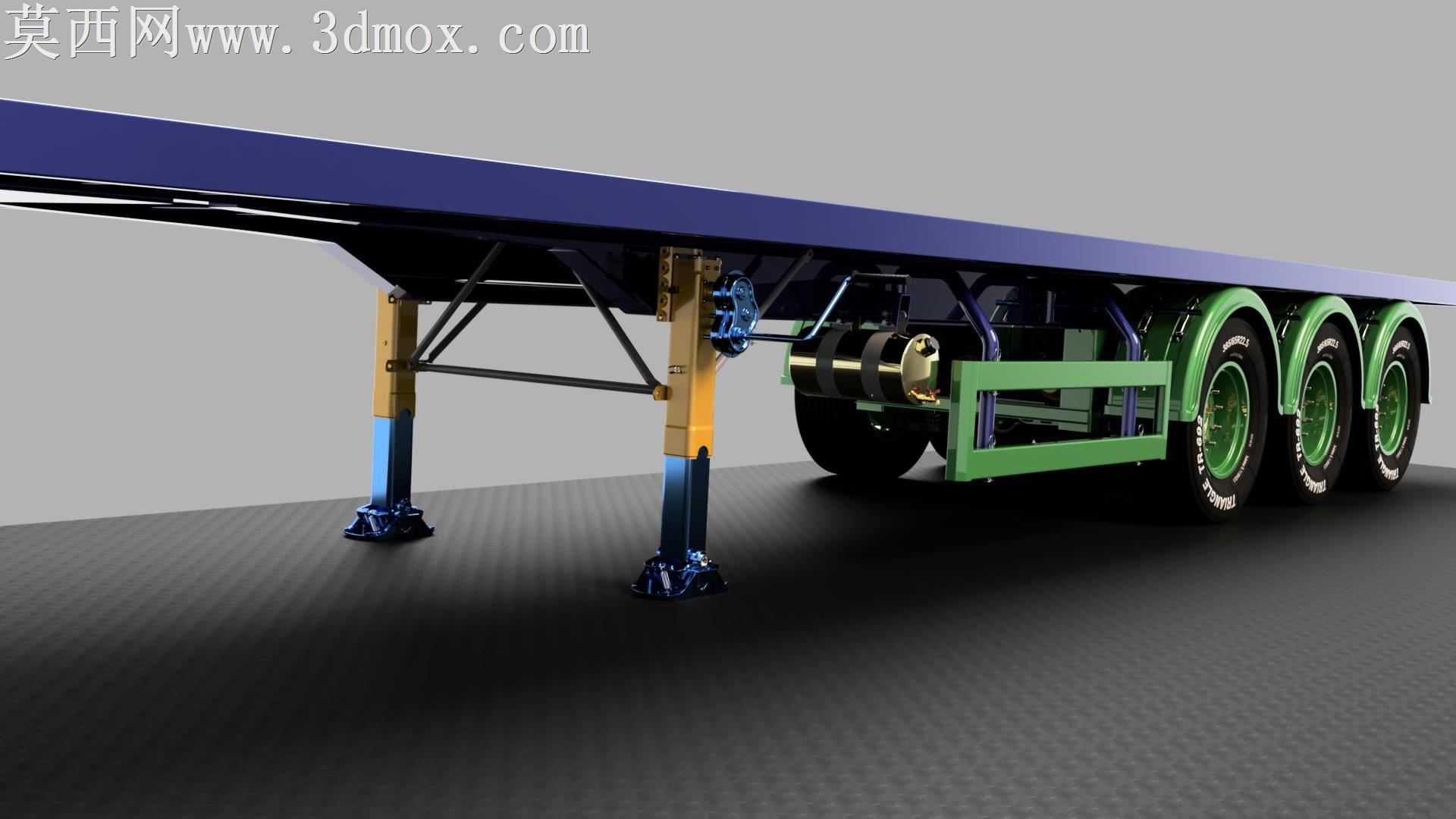

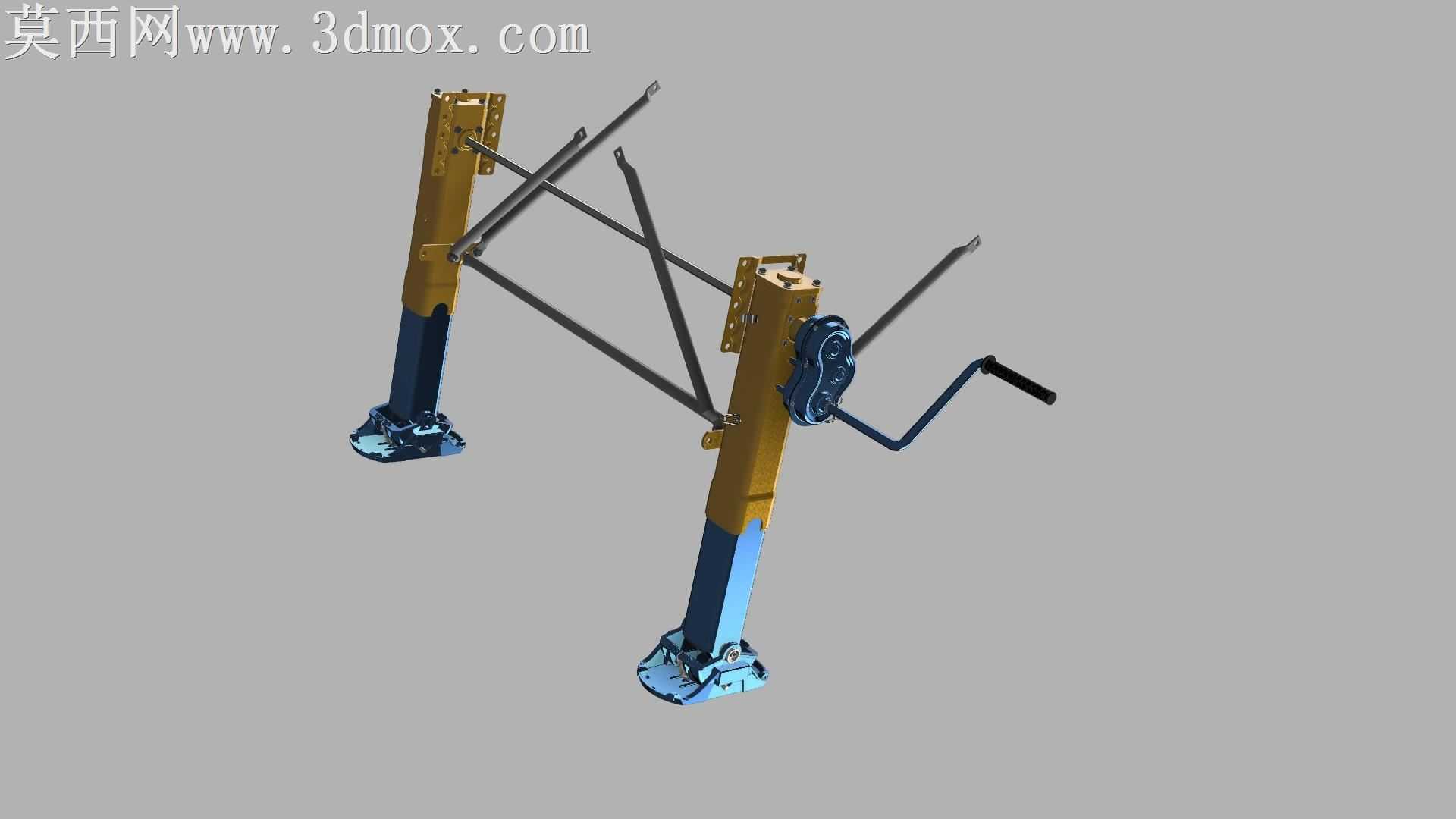

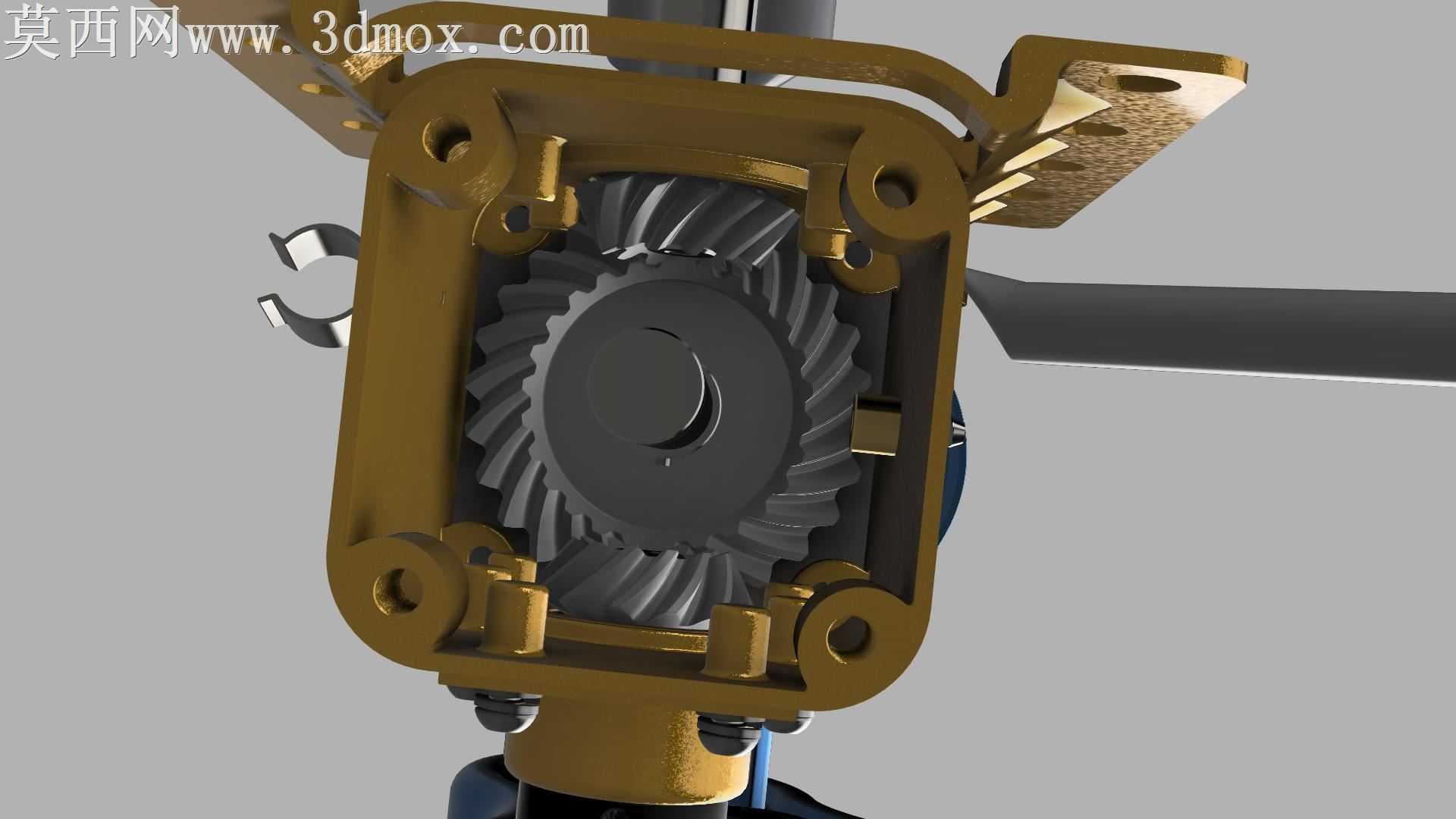

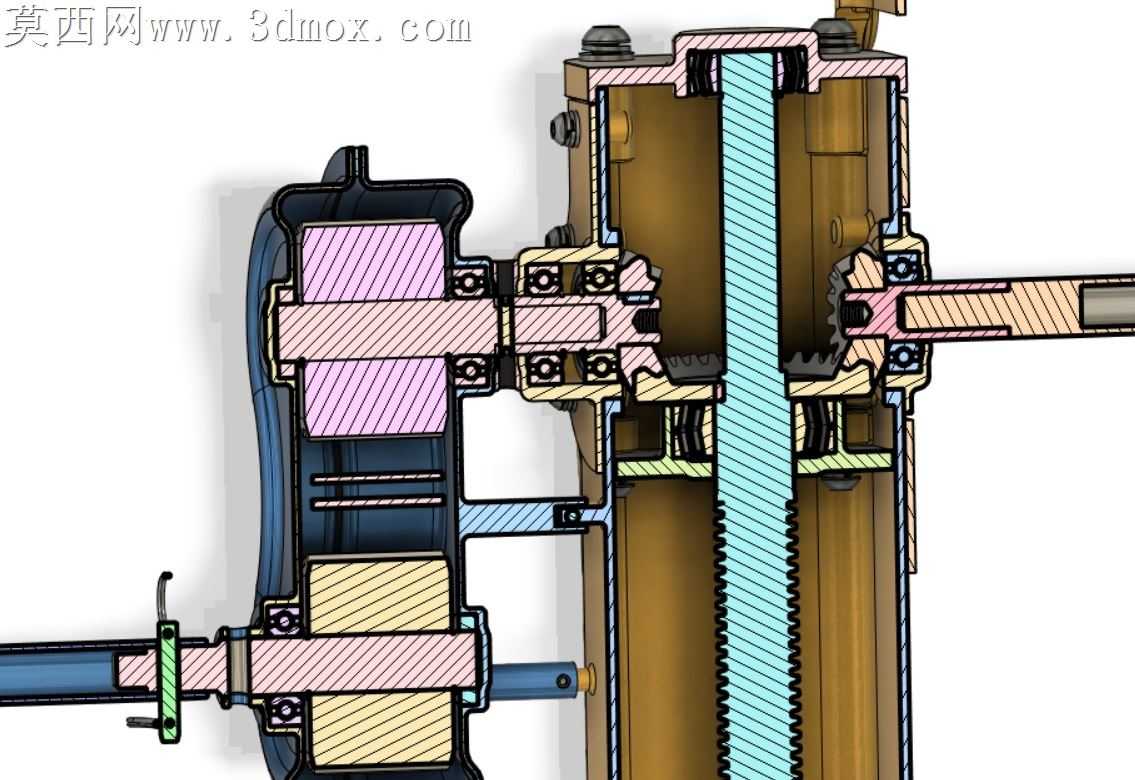

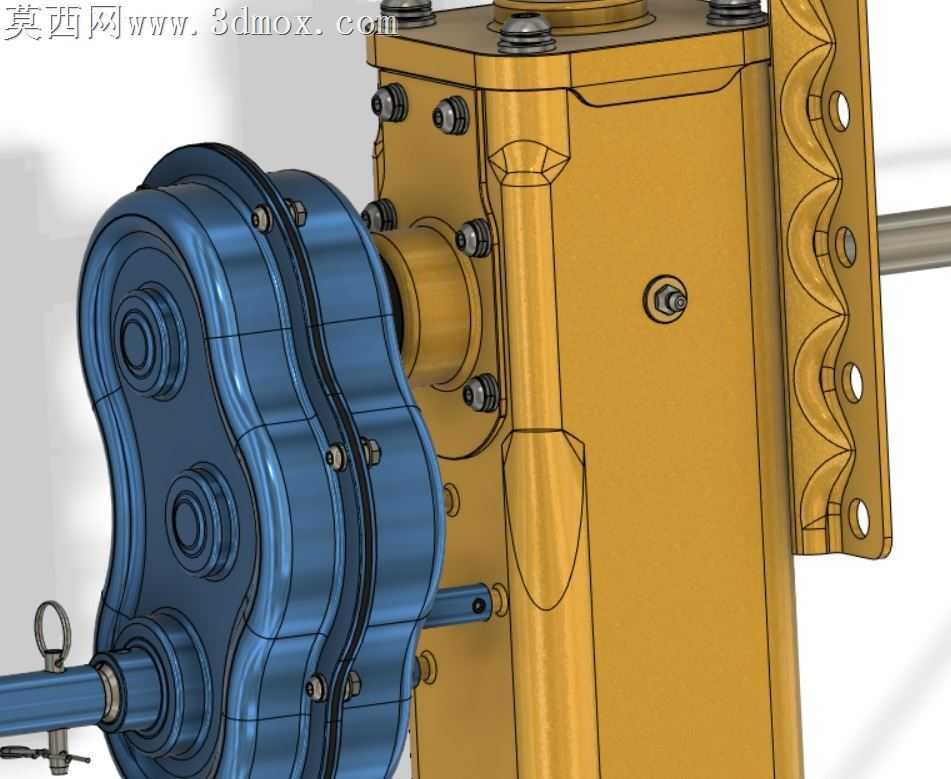

本作品为半挂车配套的支撑支腿三维建模设计，采用1:2传动比的圆锥齿轮传动结构，整体建模过程严格遵循半挂车支撑部件的实际工程尺寸规范，在三维建模环节首先完成支腿内外伸缩套筒的基础结构搭建，对内层承重立柱、外层导向套筒的配合公差进行了参数化设定，保证伸缩动作的顺滑无卡滞。建模过程中对圆锥齿轮副的齿形参数进行了精准还原，按照1/2的传动比匹配主动轮与从动轮的齿数、模数、压力角参数，确保手摇输入时的传动效率符合实际使用需求，同时对齿轮啮合区域做了干涉检查，排除结构运动过程中的碰撞问题。材质渲染环节针对不同部件做了差异化材质分配：支腿底部的支撑脚盘采用高强度铸钢材质，表面做粗糙防滑纹理处理，还原金属铸造的哑光磨砂质感；中部伸缩立柱的外露部分做了双色分段处理，上段为金黄色防锈漆涂层金属材质，下段为深蓝色耐磨涂层金属材质，还原实际产品的表面涂装工艺；与半挂车底盘连接的安装支架采用高强度结构钢材质，表面做氧化发黑处理，呈现深灰金属质感；连接支腿与车架的斜向加强支撑杆采用圆钢型材材质，还原热轧钢材的表面质感。结构设计上采用双支腿对称布置形式，支腿上部设置有与挂车大梁连接的安装法兰，通过螺栓结构实现与车架的刚性固定，两支腿之间设置有联动传动杆，可实现单处输入同时驱动两侧支腿同步升降，支腿侧面设置有手动摇把安装位，可通过外接摇把驱动圆锥齿轮副带动内部丝杆结构实现支腿的伸缩动作，支腿底部的脚盘设置有万向转动结构，可在不平整地面自适应调整支撑角度，保证支撑受力均匀。设计过程中充分考虑支腿的承重需求，对套筒壁厚、齿轮齿根强度、丝杆直径等关键受力部位做了结构加强，同时在支腿与车架的连接位置设置多组斜向加强筋，分散承重时的应力集中，整体结构兼顾承重性能与操作便捷性，可直接用于半挂车支撑系统的结构参考、工程演示以及配件生产的前期设计验证，渲染输出的展示图还原了支腿安装在半挂车底盘上的实际装配状态，清晰呈现各部件的装配位置与连接关系。
