大轮径宽胎山地自行车车架结构设计

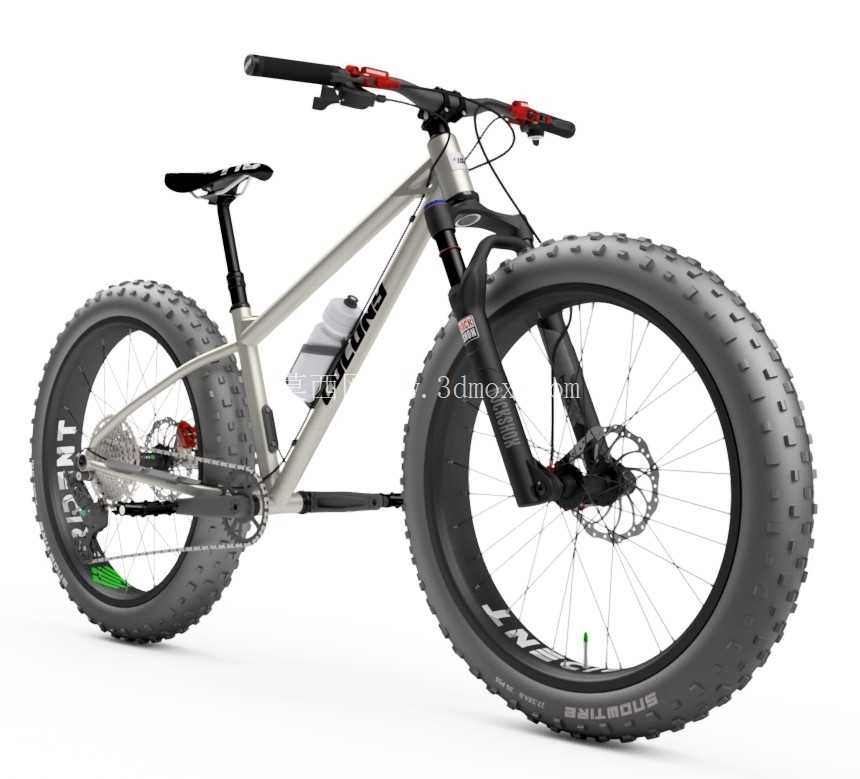

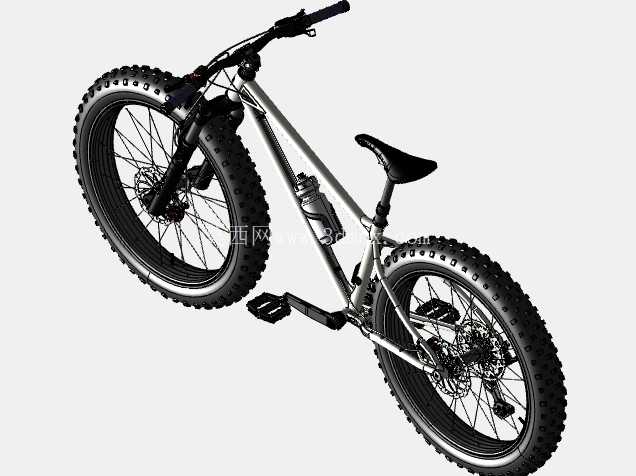

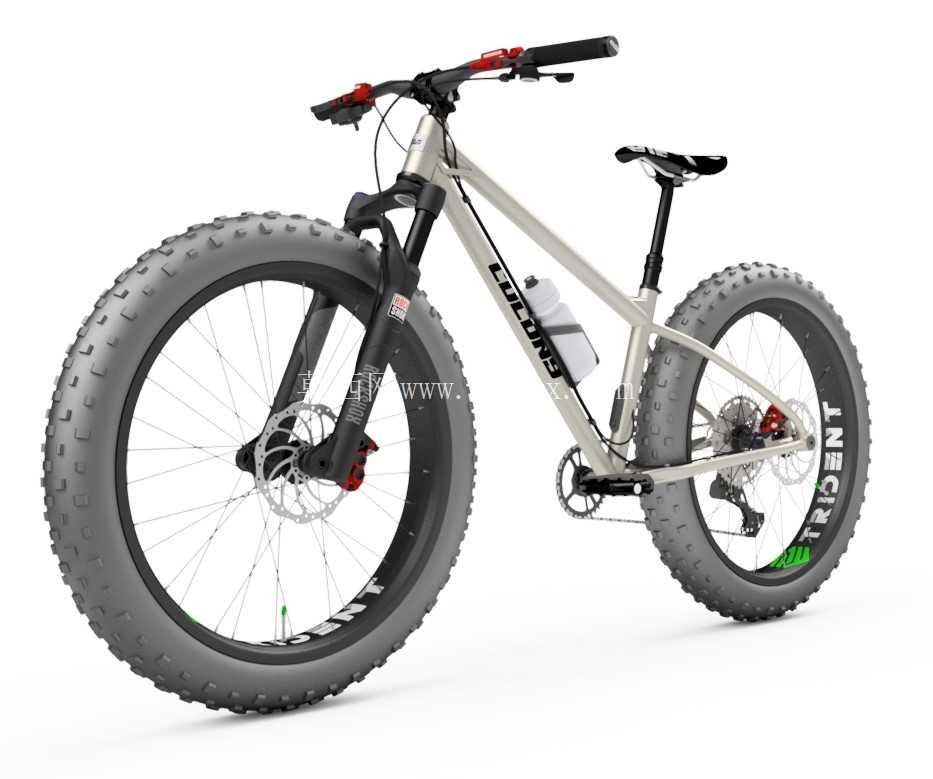

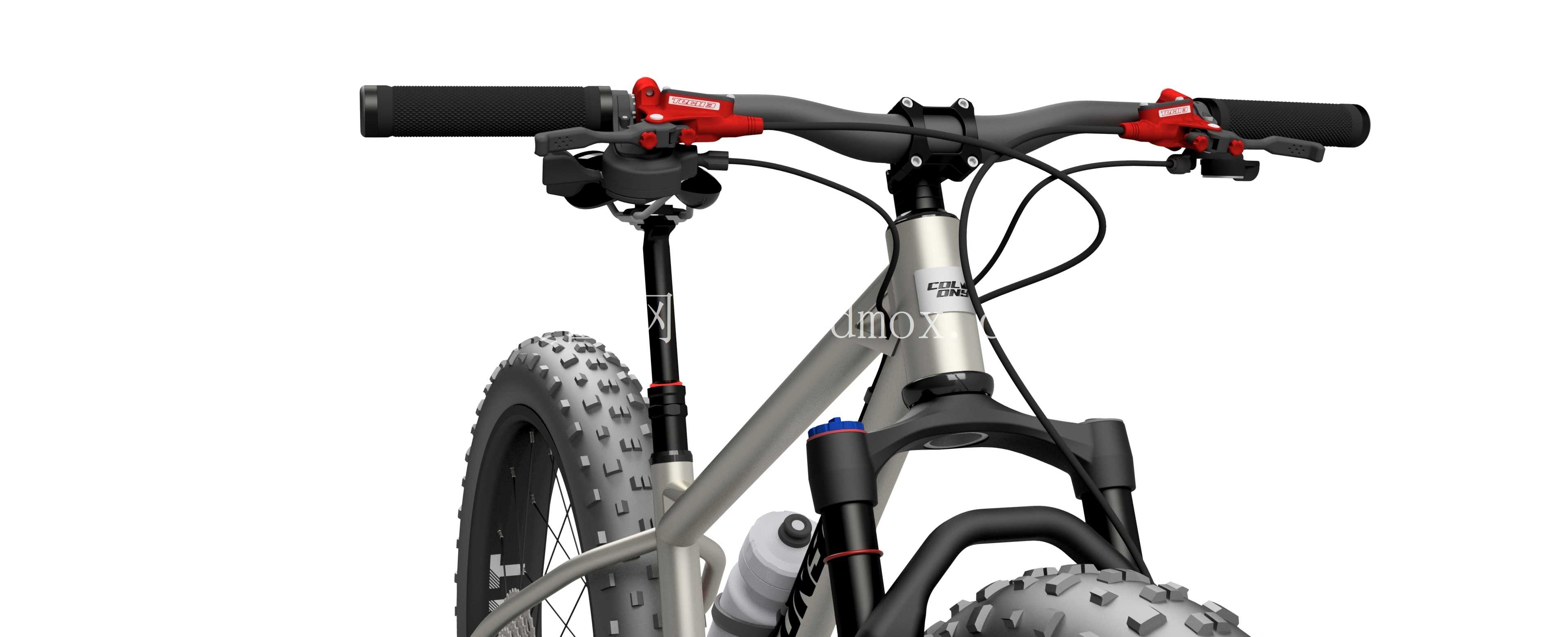

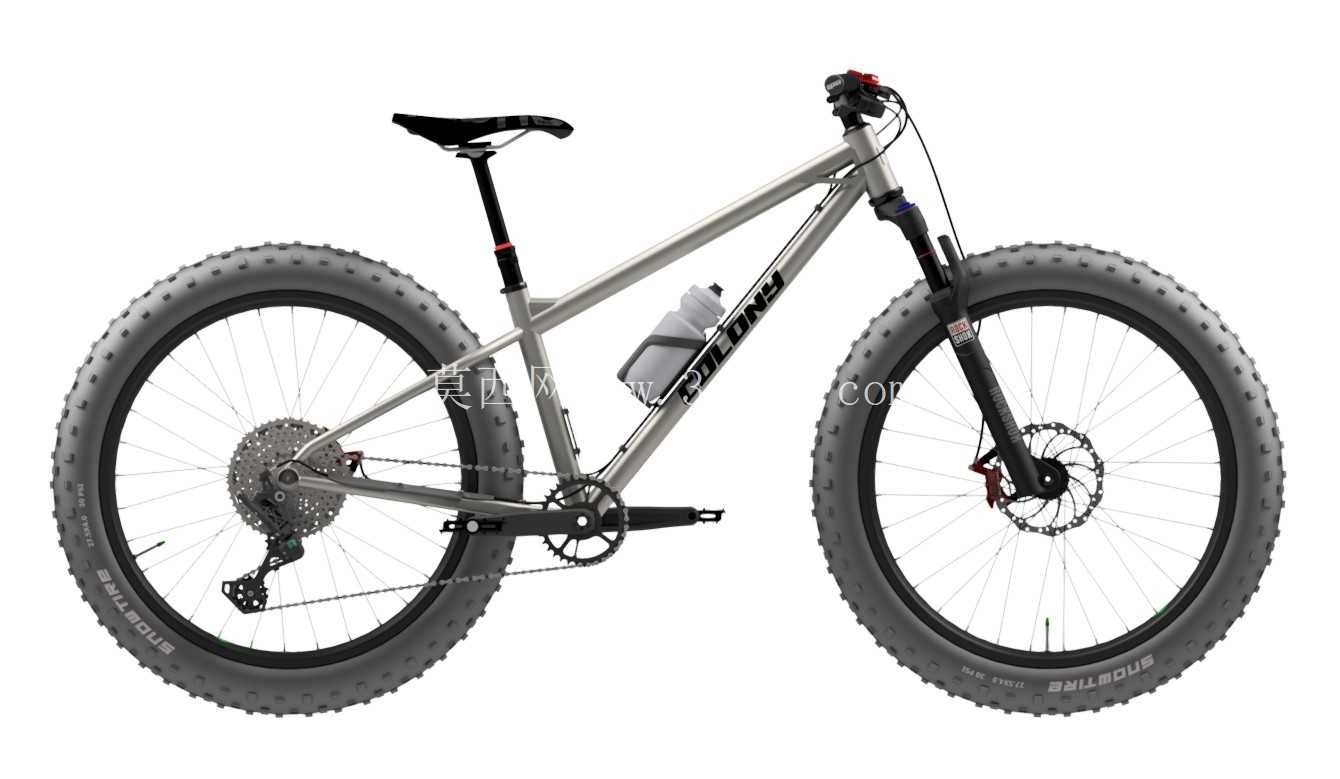

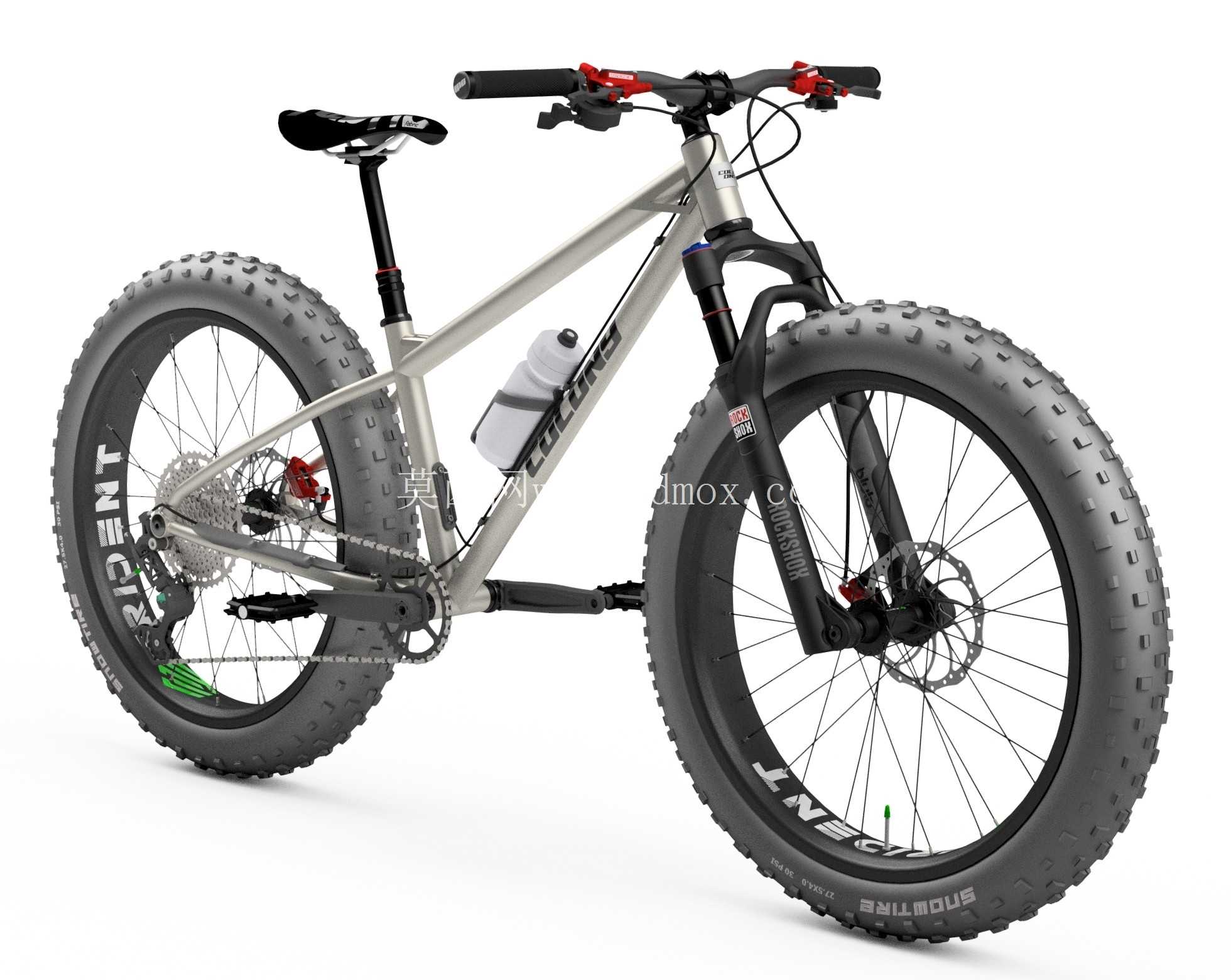

　　车架主体采用常规硬尾山地车的几何架构，上管采用水平偏缓的倾斜角度，立管角度维持在73度左右，兼顾爬坡时的踩踏发力效率与下坡时的重心后移余量，五通位置采用标准压入式中轴规格，五通中心到后轴的开档尺寸适配宽花鼓的安装需求，后叉腿间距预留足够的轮胎摆动间隙，避免大颗粒泥沙卡滞轮组与车架的间隙。前叉采用行程120mm的油气减震结构，叉脚开档匹配宽轮组的花鼓尺寸，碟刹安装座采用国际标准的160mm碟片规格，前后制动均为油压碟刹结构，制动手柄与指拨集成在把横组件上，把横采用720mm宽度的直把配置，把套位置预留副把安装空间，可根据骑行场景调整握持姿态。这款宽胎山地车的结构设计，核心围绕非铺装路面的全地形通行需求展开，区别于常规山地车的窄胎配置，整车适配4英寸级别的宽幅轮胎，轮组直径兼容26英寸规格，轮胎充气后截面宽度可达100mm以上，能够在雪地、沙地、林间松散土路、碎石滩等低附着力路面分散接地压强，避免轮组陷滞，同时大容积轮胎本身可提供15-30psi区间的低压缓冲能力，抵消部分路面细碎颠簸，降低前叉减震的行程负载。

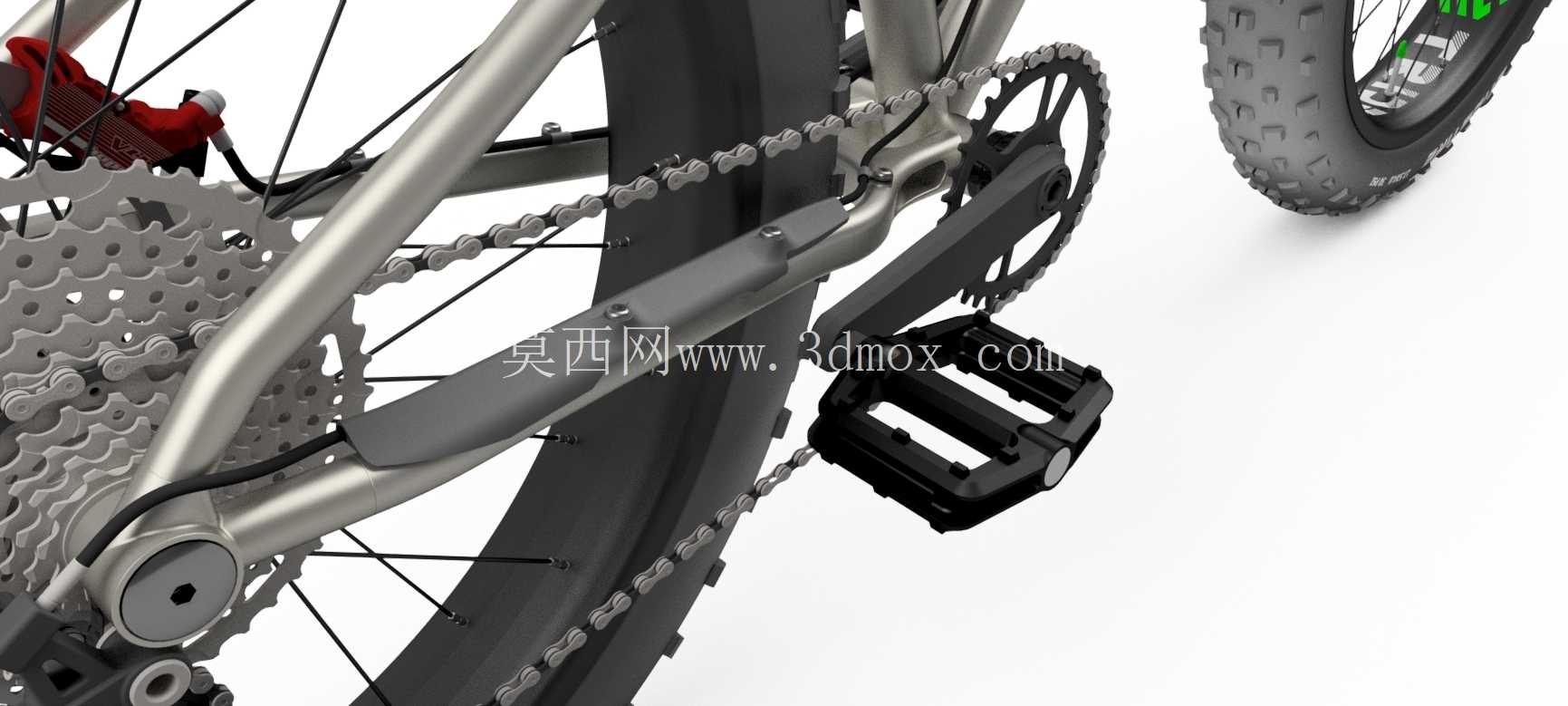

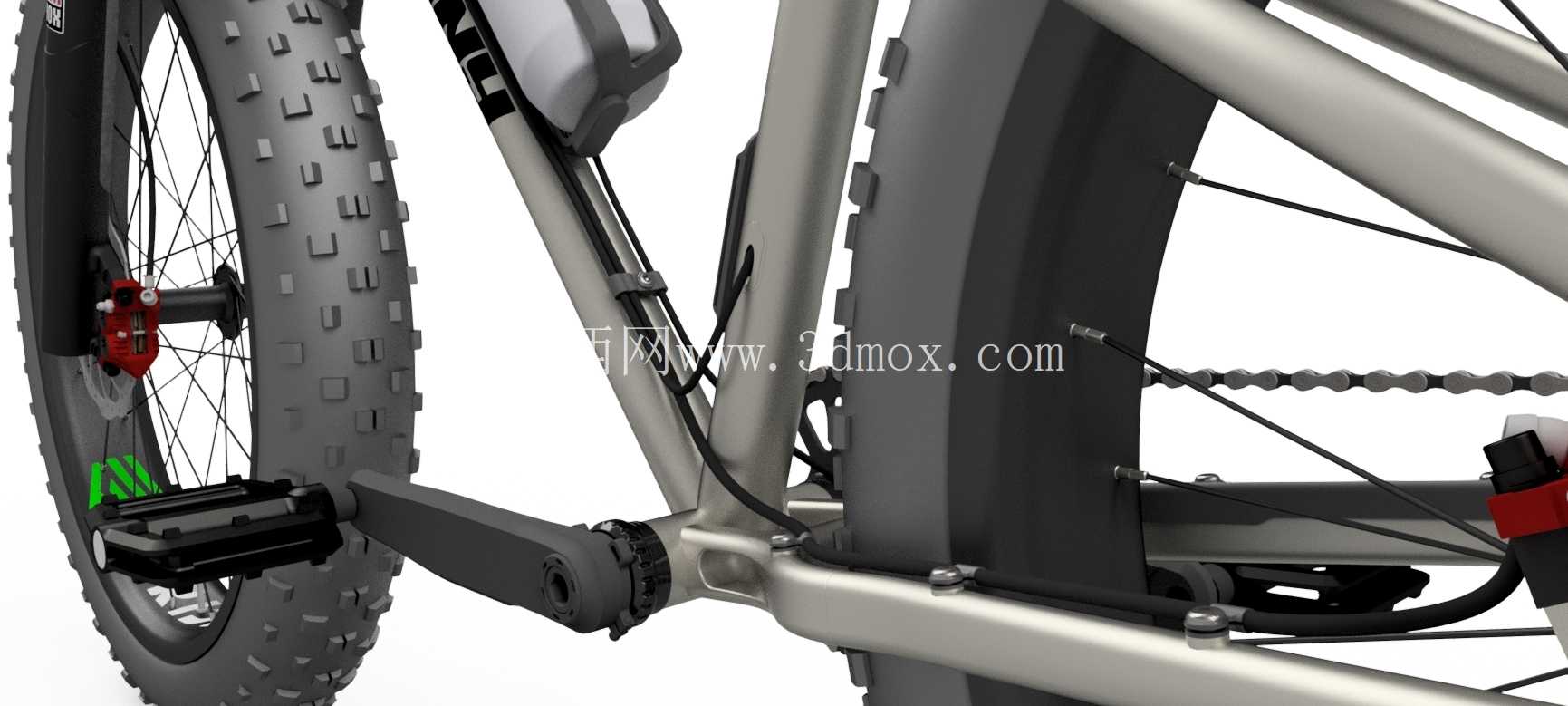

　　座管采用常规27.2mm口径的直锁式结构，座垫采用窄型运动款配置，导轨为标准7mm圆形钢轨，适配绝大多数常规座管夹的安装需求。传动部分采用单盘变速系统，牙盘为32T正负齿结构，避免颠簸路面掉链，后飞轮为11-42T宽范围变速比，覆盖爬坡到高速巡航的齿比需求，链条采用11速规格，后拨安装座为标准尾勾结构，可兼容同规格的主流后拨配件。车架上预留了水壶架安装孔位，可搭载两个标准尺寸的骑行水壶，走线方式为内走线设计，变速线管与刹车油管从车架头管位置进入管材内部，从后叉、五通位置穿出，减少线管外露带来的泥沙侵蚀，同时降低风阻。

　　设计过程中，车架的关键安装接口全部采用行业通用标准尺寸，头管为标准锥管规格，兼容绝大多数主流山地车前叉的安装，碟刹座的安装孔位公差控制在0.1mm以内，保证碟片安装后的平行度，避免蹭碟问题。后三角的结构设计上，叉桥位置抬高，避免大尺寸轮胎在减震压缩到极限行程时与叉桥发生磕碰，后下管采用加粗的椭圆截面管材，提升踩踏时的侧向刚性，减少发力时的车架形变。整车的轮组采用宽圈设计，轮圈内宽达到65mm，能够给宽胎提供足够的支撑，避免低压骑行时轮胎脱圈，辐条采用等径不锈钢辐条，交叉编法，轮组整体承重上限达到120kg，可适配绝大多数成年骑行者的体重，同时可承载一定的户外骑行驮包重量。

　　实际使用场景中，这款车型既可以作为户外越野骑行的运动器材，也可作为北方冬季雪地通勤、滨海沙地休闲骑行的代步工具，宽胎带来的抓地力提升，能够在结冰路面、松散沙面提供比常规山地车高30%以上的接地摩擦力，降低侧滑风险。设计时也充分考虑了配件的通用性，除了宽胎、宽花鼓的专属部件外，其余如把立、座垫、刹车、变速配件均可与常规山地车通用，降低后期维护的配件替换成本，车架的管材壁厚采用不等厚设计，头管、五通等受力集中位置壁厚加厚，上管、后上叉等位置适当减薄，在保证结构强度的前提下控制整车重量，避免不必要的材料冗余。
