全地形越野山地自行车整车结构设计

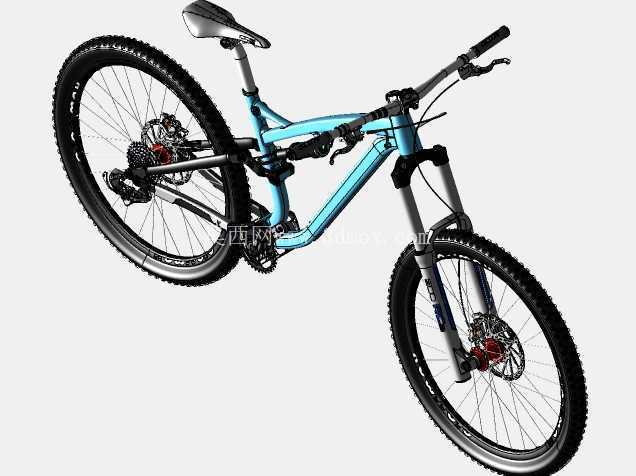

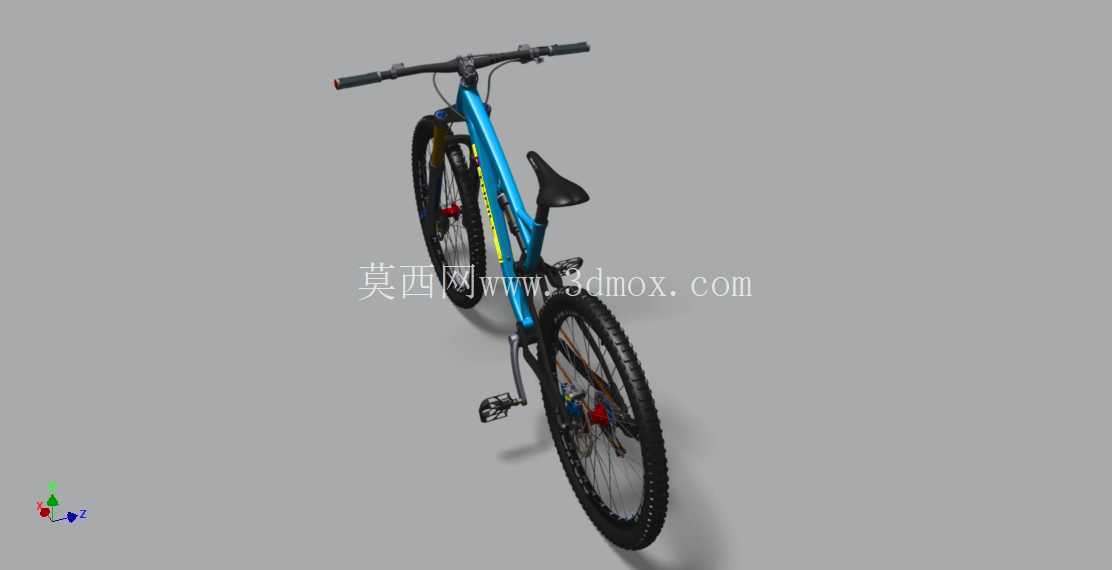

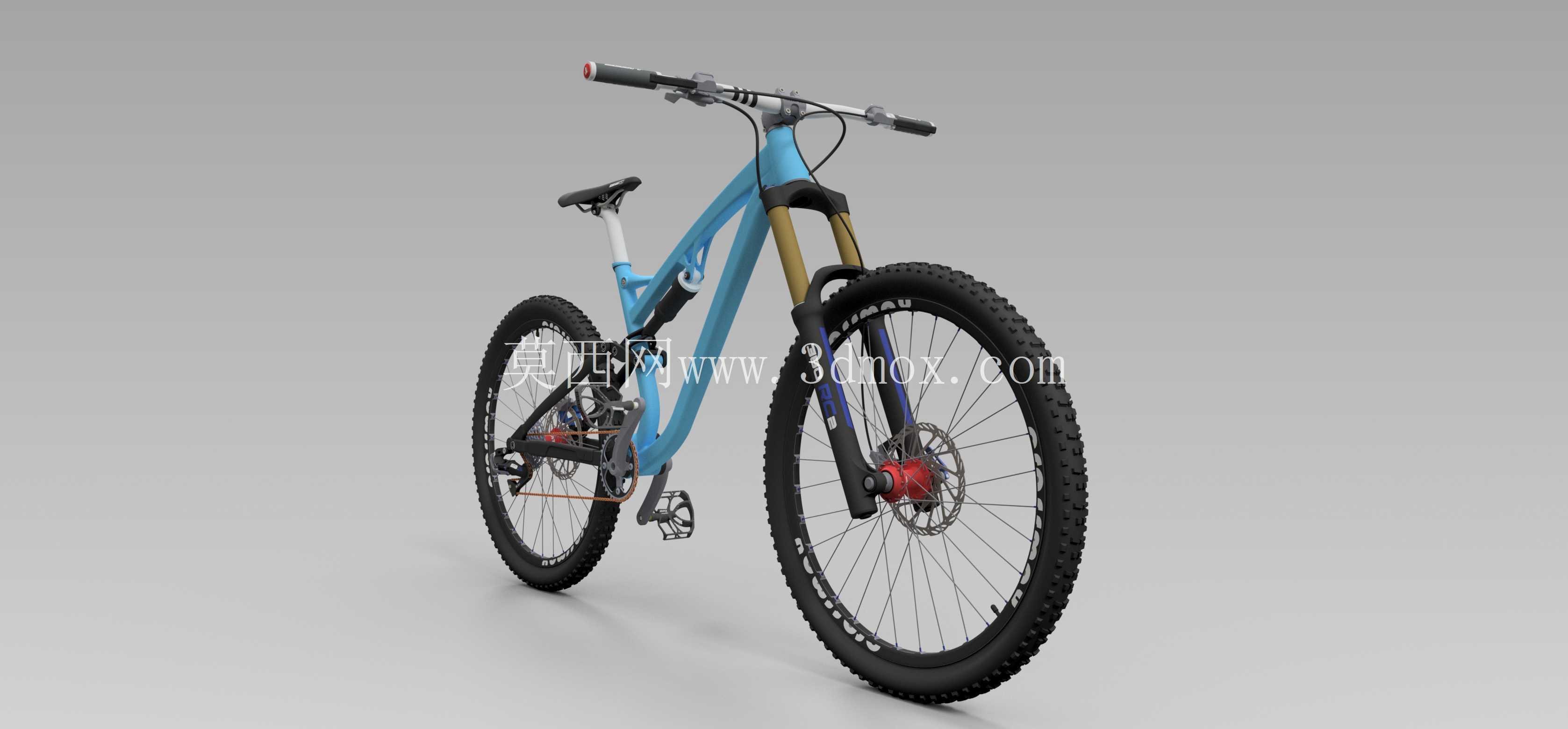

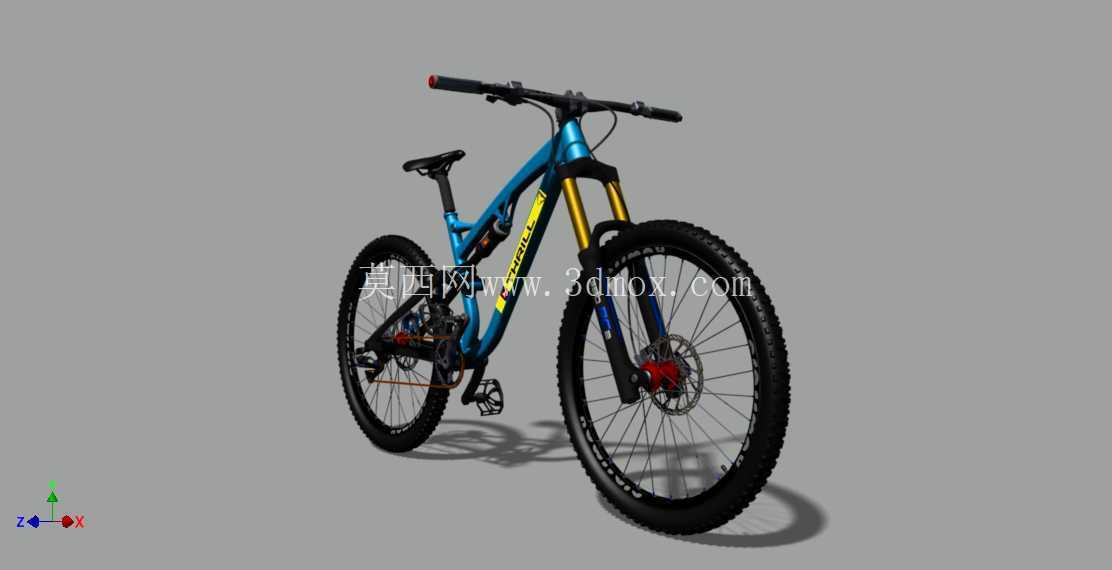

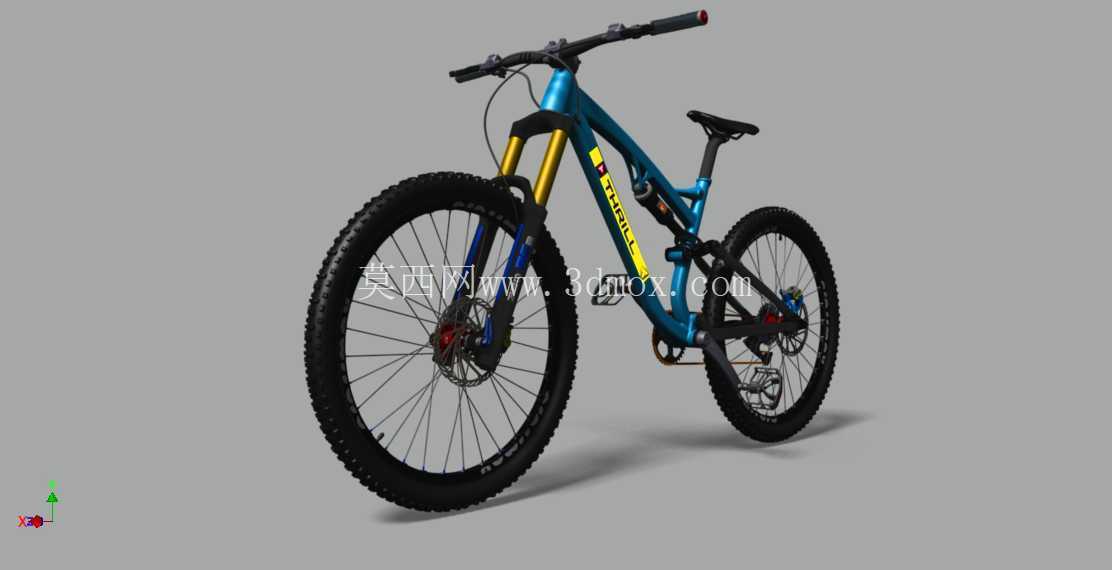

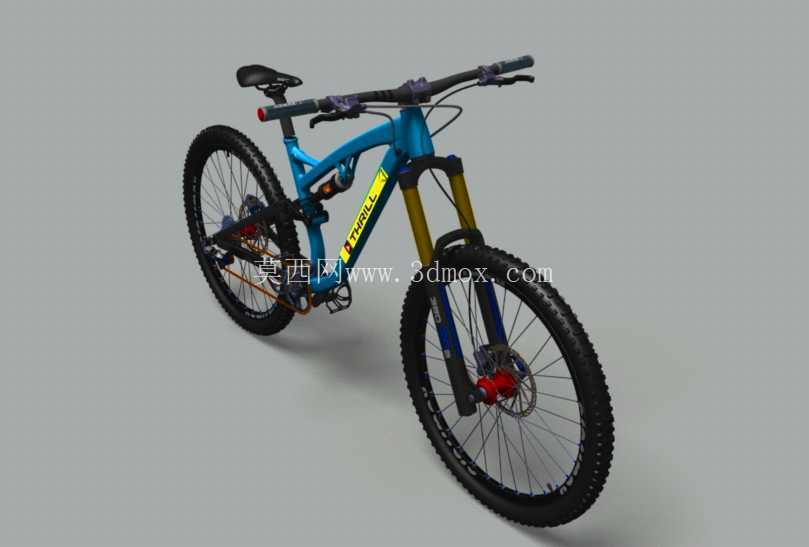

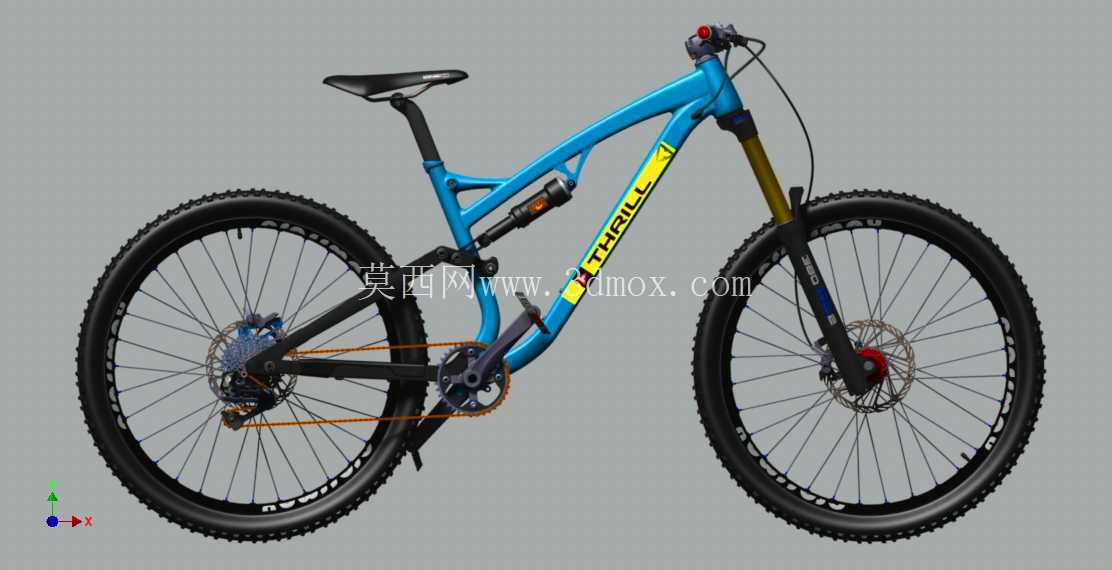

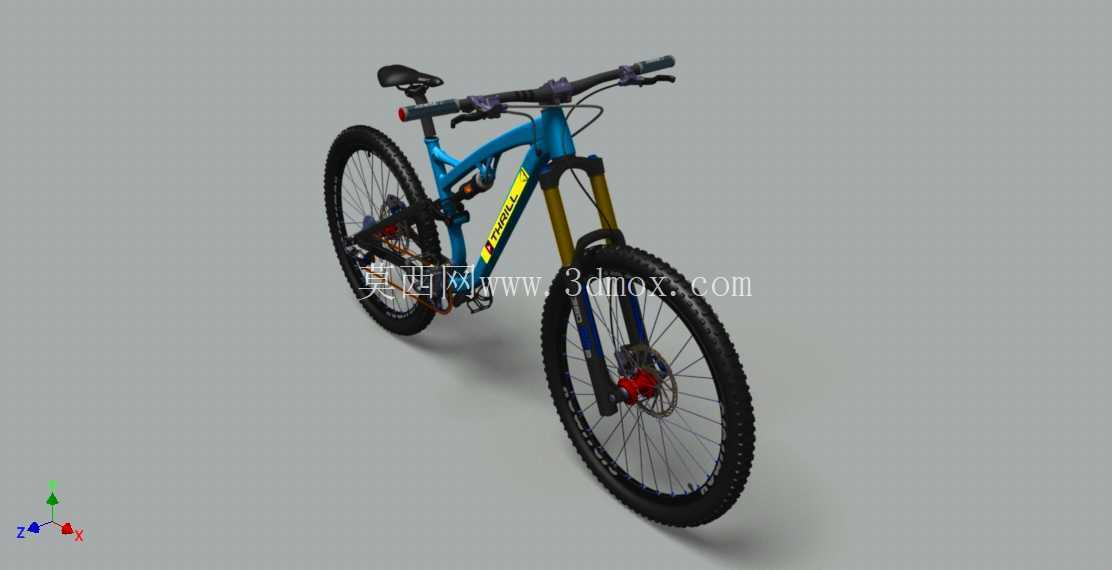

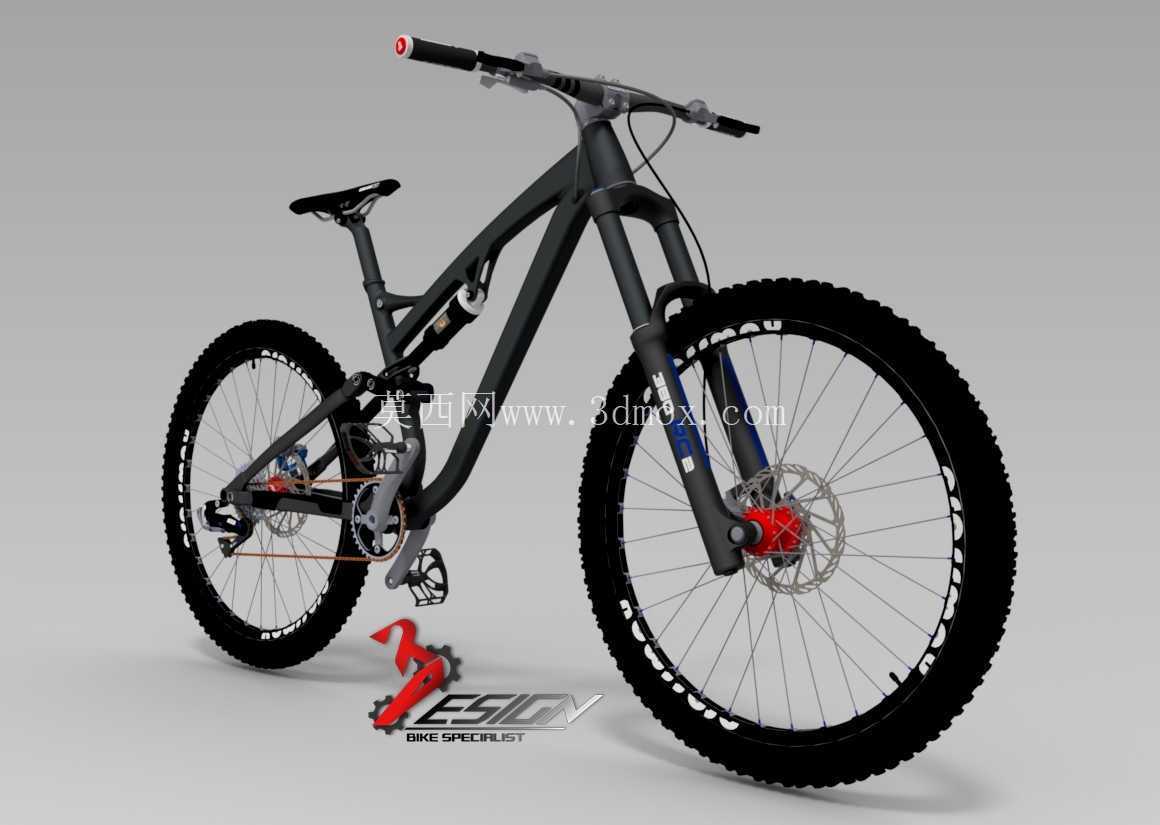

　　这款全地形越野自行车的结构设计，核心面向山林穿越、速降赛道、非铺装路面骑行等户外极限运动场景，区别于城市通勤代步车型，所有结构选型与参数匹配都围绕高强度冲击工况、复杂地形通过性展开。从整车布局来看，采用29英寸锥型头管搭配oversize规格前叉，前叉设定180毫米行程，能够在连续颠簸落差、飞包落地时吸收前轮传递的竖向冲击，避免头管位置因应力集中出现焊缝开裂问题，锥型头管的上下碗组直径差设计，相比传统直管头管提升了30%以上的侧向抗扭刚度，在高速过弯、前轮受侧向冲击力时不会出现转向虚位。后避震结构设定90毫米行程，配合多连杆转点布局，能够在爬坡时通过转点锁止结构减少踩踏泄力，下坡时自动解锁释放避震行程，兼顾爬坡踩踏效率与下坡滤震性能。轮组采用27.5英寸规格，相比大尺寸轮组更灵活，在林间狭窄路线转向时操控半径更小，车把总宽度设定为780毫米，符合越野骑行时的操控力臂需求，宽把能够在转向时提供更大的力矩输出，降低长时间操控的手部疲劳，同时抬升角度适配站立骑行的姿态，避免下坡时重心过于靠前导致的翘尾风险。

　　制动系统采用前后液压碟刹配置，前制动盘直径180毫米，后制动盘直径同样为180毫米，液压制动的线性制动力输出，能够在长距离下坡、泥水环境下保持稳定的制动效能，避免线拉碟刹的进水失效、制动力衰减问题，大直径碟盘相比小尺寸碟盘拥有更大的散热面积，连续制动时不会因为热衰导致制动力下降。传动部分采用1x9速拨链器配置，单盘结构省去了前拨变速机构，减少了复杂地形下前拨被树枝、石块磕碰损坏的概率，SX系列黑色零件套件兼顾了轻量化与结构强度，定制链条的抗拉强度满足大扭矩踩踏、急加速时的载荷需求，不会在爬坡发力时出现断链问题。

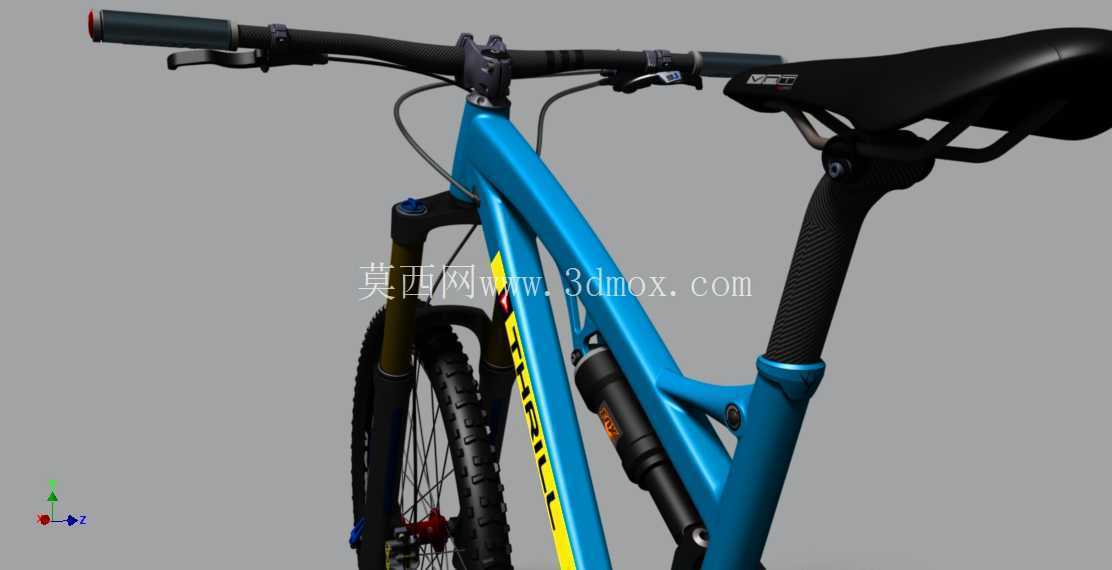

　　座杆位置与座椅角度经过多轮调试，能够适配不同身高骑手的坐姿需求，在爬坡时座椅位置靠前便于发力踩踏，下坡时后移座椅能够调整重心位置，提升整车的下坡稳定性。脚踏采用元素踏板，表面的防滑钉结构能够在鞋底沾泥的情况下保持足够的抓附力，避免踩脱脚踏导致的失控风险。整车的管线全部采用内走线布局，线管从车架内部穿过，既减少了泥水、沙尘对线管的侵蚀，延长变速与刹车线管的使用寿命，也避免了外露线管在穿越树林时被树枝勾挂的风险。车架的管型采用异型管设计，下管做了加宽加厚处理，能够承受飞包落地时的地面冲击力，后三角的叉脚位置做了补强设计，避免后轮受侧向冲击时出现尾勾变形、变速不准的问题。

　　前叉的肩控锁止结构，能够在爬坡时一键锁死前叉，减少前叉上下活动带来的踩踏泄力，平路巡航时也能提升骑行效率，解锁后即可进入全行程避震模式，应对复杂颠簸路面。曲柄组采用高强度铝合金材质，曲柄长度经过测算适配越野骑行的踩踏角度，在颠簸路面站立踩踏时不会出现曲柄打地面的问题，盘片采用正负齿设计，能够在颠簸路况下避免链条掉链，省去了稳链器的额外重量。从安装边界来看，整车的轮距、轴距参数经过反复调校，既保证了高速下坡时的直线稳定性，也兼顾了狭窄路线的转向灵活性，所有零部件的安装接口都采用通用行业标准，便于后期维护更换易损件，不需要定制特殊规格的替换配件，降低了后期使用的维护成本。
