RC航模用微型EDF管道风机结构设计

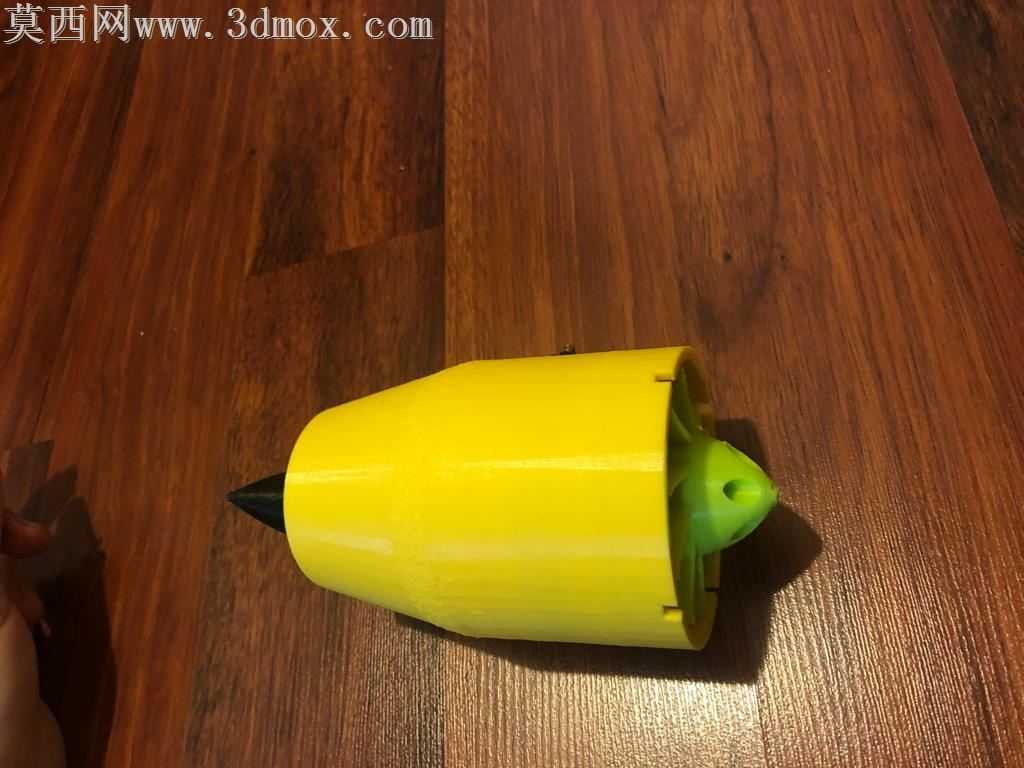

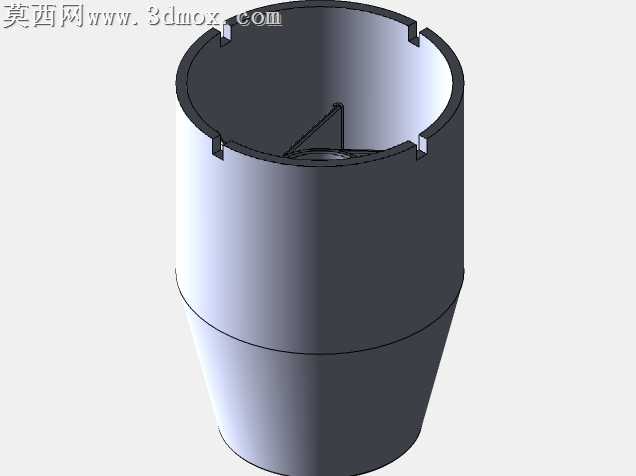

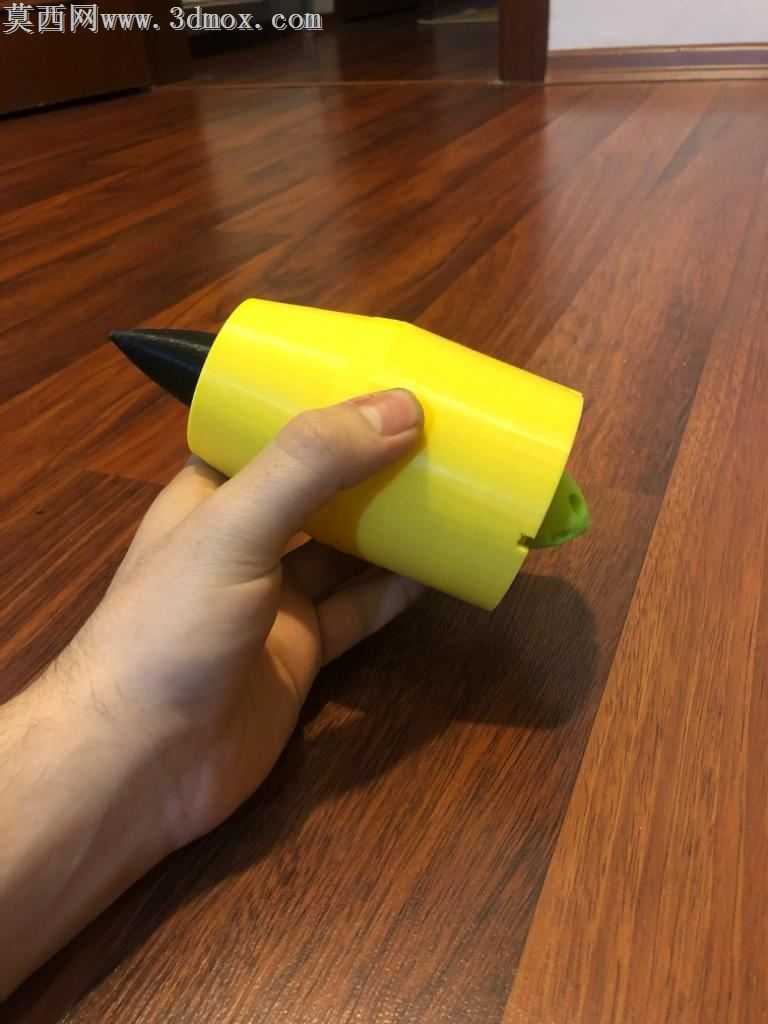

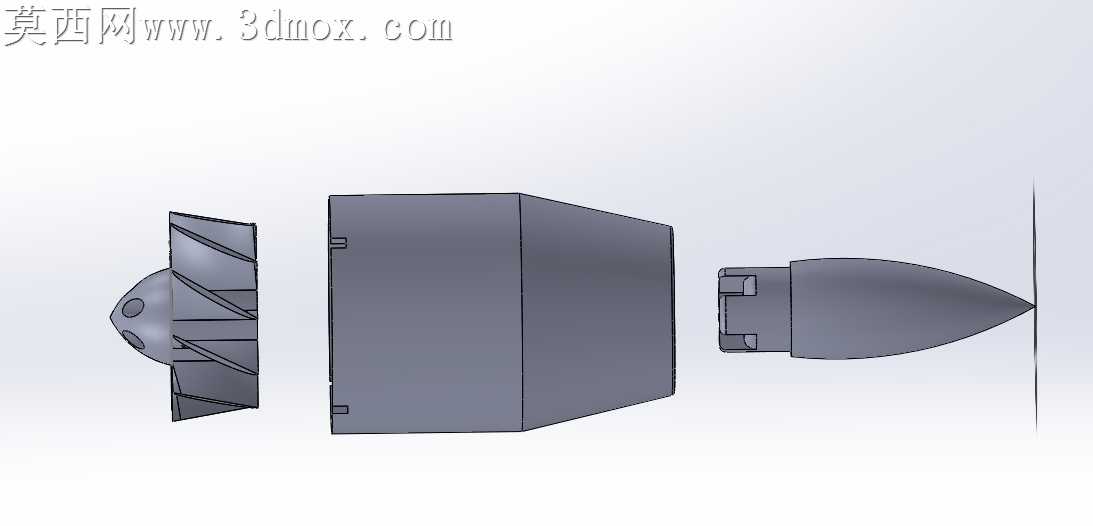

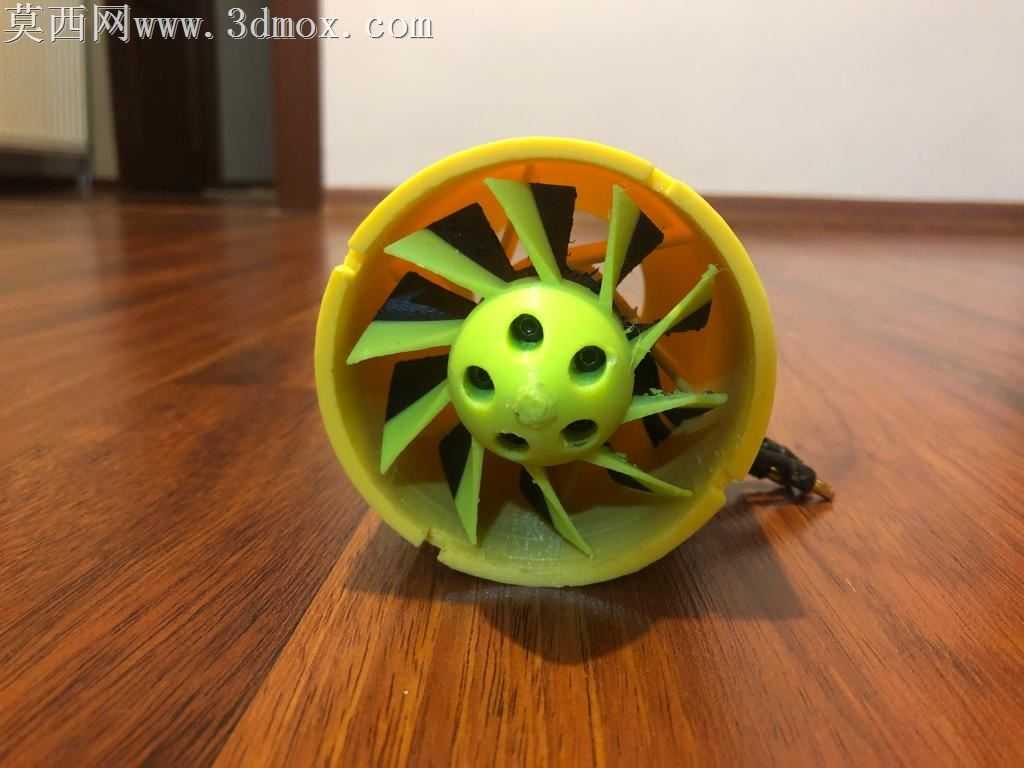

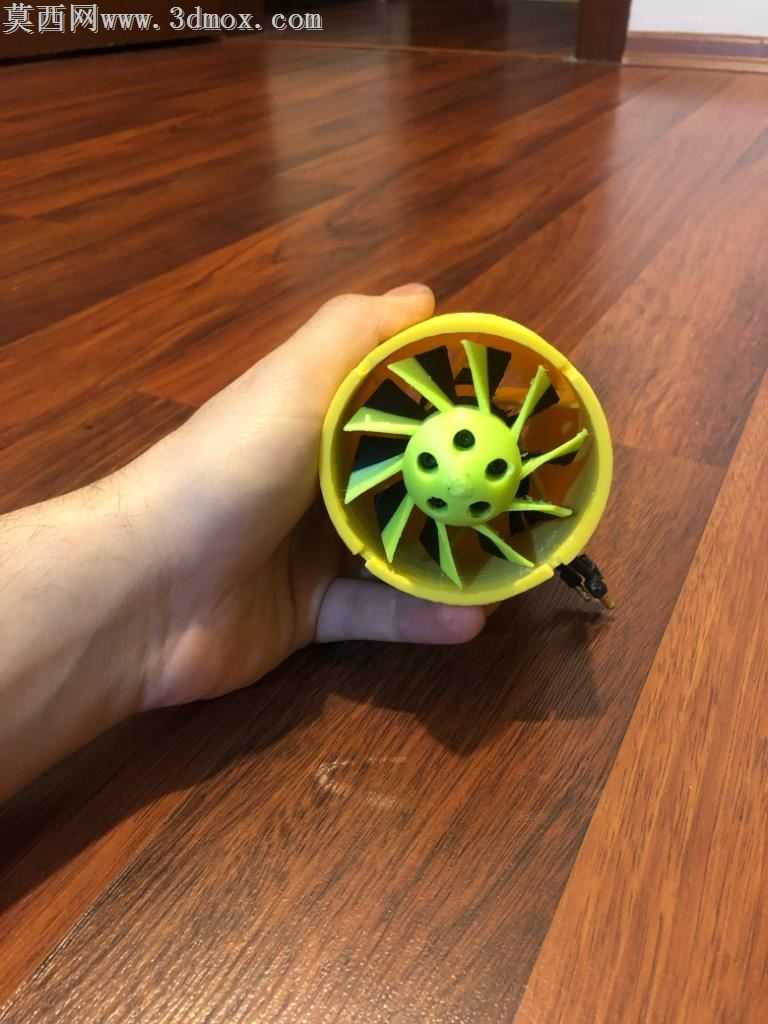

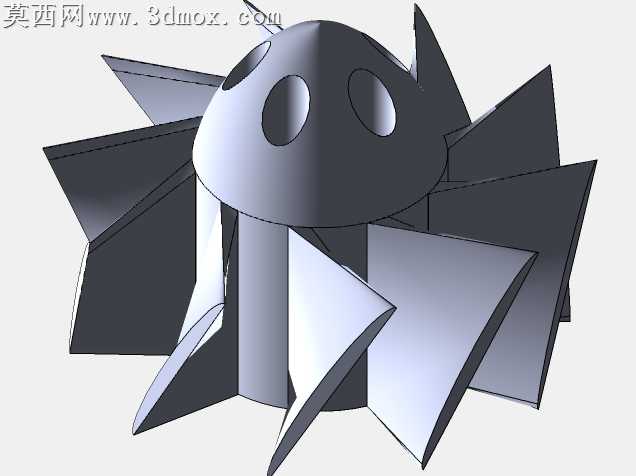

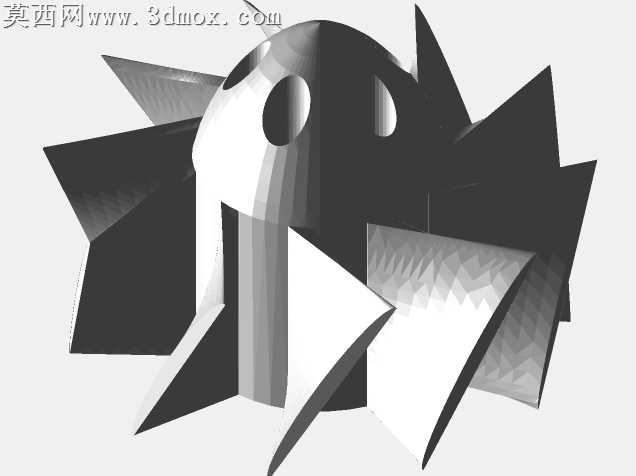

本作品为适配外径27.2mm以下微型电机的RC航涵道风机三维设计，整体采用同轴涵道式结构布局，建模阶段以参数化设计为核心逻辑，首先确定涵道外壳的内径基准，保证外壳内壁与叶尖的间隙控制在航模涵道最优效率区间，避免间隙过大造成的气流紊流损耗、间隙过小导致的运转剐蹭风险。叶轮部分采用多叶片斜掠式气动布局，叶片前缘做圆弧修型处理，降低高速运转时的进气阻力，叶片根部与中心轮毂做圆角过渡连接，既提升注塑成型时的结构强度，避免高速旋转下的叶片应力断裂，也优化了轮毂处的气流导向，减少中心区域的气流滞止区。轮毂表面开设多组对称分布的通气孔，用于平衡叶轮前后的气压差，同时为后端安装的驱动电机提供辅助散热通路，降低航模持续大油门运转时的电机温升。涵道外壳采用薄壁圆筒结构，进气端做外扩喇叭口导风设计，引导进气气流平顺进入涵道内部，降低进气畸变带来的效率损失，外壳侧壁预留电机安装定位卡槽，可直接适配对应尺寸的外转子无刷电机，无需额外定制安装支架，提升装配便捷性。材质设定上，涵道外壳与叶轮均选用轻量化改性尼龙材质，兼顾结构强度与轻量化需求，表面做哑光质感处理，渲染阶段还原3D打印成品的细微层纹质感，金属电机部分做磨砂金属材质表现，导线部分还原硅胶线的柔性质感与哑光黑外观。设计过程中针对叶片安装角进行多轮参数调整，在保证推力输出满足RC喷气航模需求的同时，控制运转噪音与动平衡精度，叶轮整体做中心对称配重设计，降低高速旋转时的振动量，所有配合尺寸均预留3D打印的公差余量，保证打印完成后可直接完成装配，无需二次打磨修整，整体结构紧凑，空间利用率高，可直接适配小型RC喷气航模、微型管道通风装置等场景的动力需求。
