可移动式工业轴流通风设备三维设计

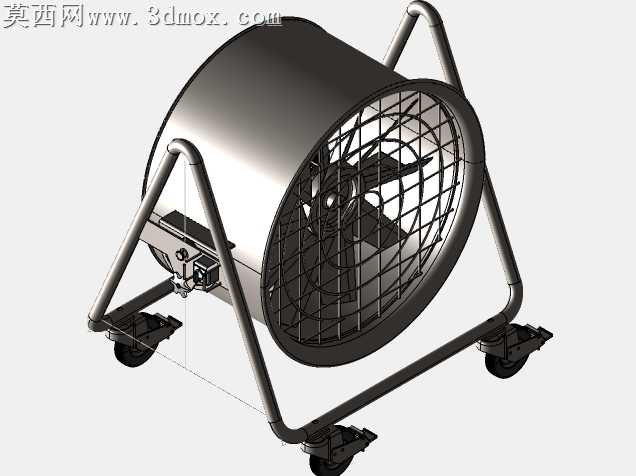

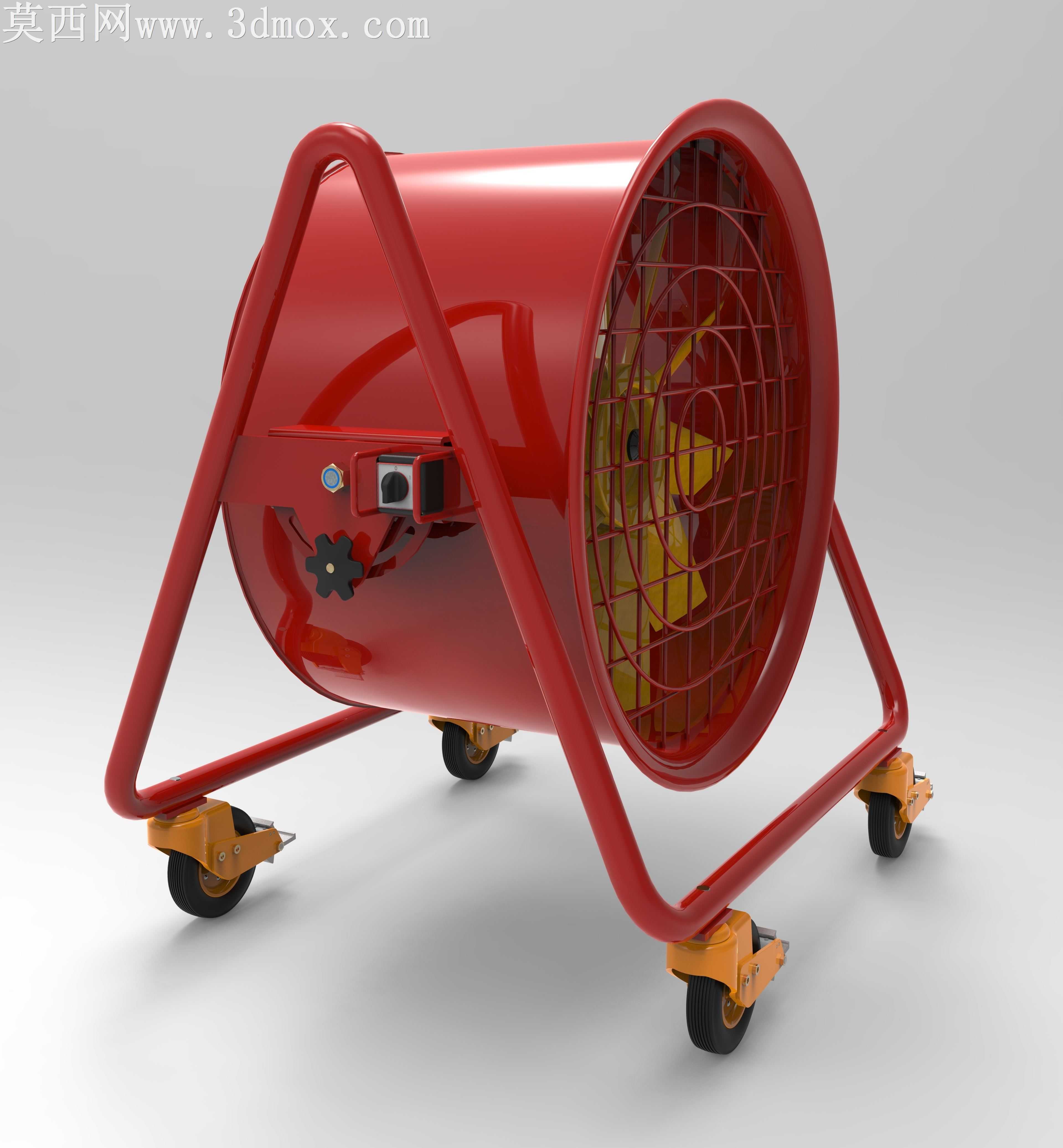

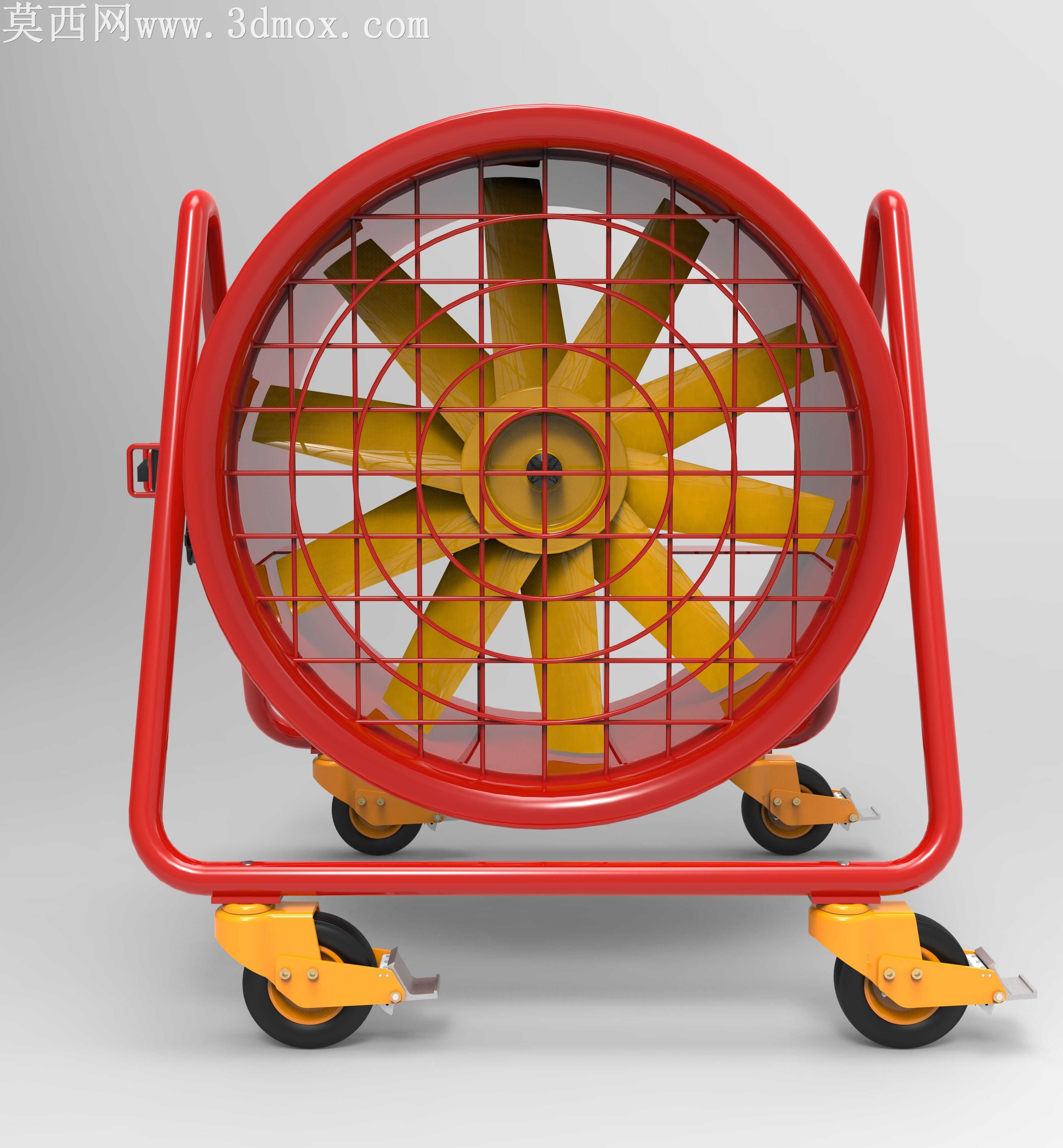

本作品为可移动式工业轴流风机的三维数字化设计成果，建模阶段采用参数化特征建模逻辑，先完成核心风筒的回转体基础造型，精准控制风筒的内径、壁厚与筒身长度参数，保证风筒内部流道的规整性，为气流顺畅通过提供结构基础。随后完成内置轴流叶轮的建模，依据轴流通风的气动特性设计叶片的扭转角度、叶型弧度与叶片数量，每片叶片与中心轮毂做一体化布尔合并处理，确保叶轮转动时的结构整体性，同时在风筒进风端设计网格状防护网，防护网采用等距径向与周向筋条交叉排布，筋条间距符合工业设备安全防护标准，避免异物进入风筒触碰运转叶轮引发安全隐患。在外部支撑结构设计上，采用一体化弯折的红色管状钢架作为承力支架，支架从风筒两侧下部延伸包裹至风筒侧上方，形成稳定的三角承力结构，可在风机放置或移动时有效缓冲磕碰冲击，保护风筒主体结构不受损。支架底部四个端点位置分别安装带刹车功能的万向脚轮，脚轮的轮架、滚轮与刹车拨片均做独立细节建模，还原工业脚轮的转动与锁止结构特征，让设备可灵活推移至作业点位后锁止固定，适配不同场景的临时通风需求。风筒侧面的控制区域也做了精细化建模，包含电源开关、调节旋钮与接线端口等细节部件，还原真实工业风机的操控布局。材质与渲染阶段，风筒主体与支撑钢架采用高光泽红色工业烤漆材质，调整材质的反射粗糙度与高光参数，还原金属漆面的鲜亮质感与轻微反光效果；叶轮采用醒目的黄色工程塑料材质，与红色主体形成视觉区分；防护网与脚轮金属支架采用哑光金属材质，脚轮滚轮采用黑色耐磨橡胶材质，还原橡胶的哑光漫反射质感；接线端口与开关部件采用黑色阻燃塑料材质，不同部件的材质参数做差异化调整，避免质感同质化。渲染时采用柔和的影棚布光方案，主光源从侧上方打亮风机主体，辅以补光弱化结构暗部的死黑区域，添加柔和的环境反射效果，让红色漆面的反光更自然真实，最终呈现的渲染图清晰展现风机的整体造型、结构细节与材质质感，完整还原可移动工业轴流风机的真实产品形态，可用于产品展示、结构验证与生产参考等场景。
