小轮特技运动用BMX自行车车架结构设计

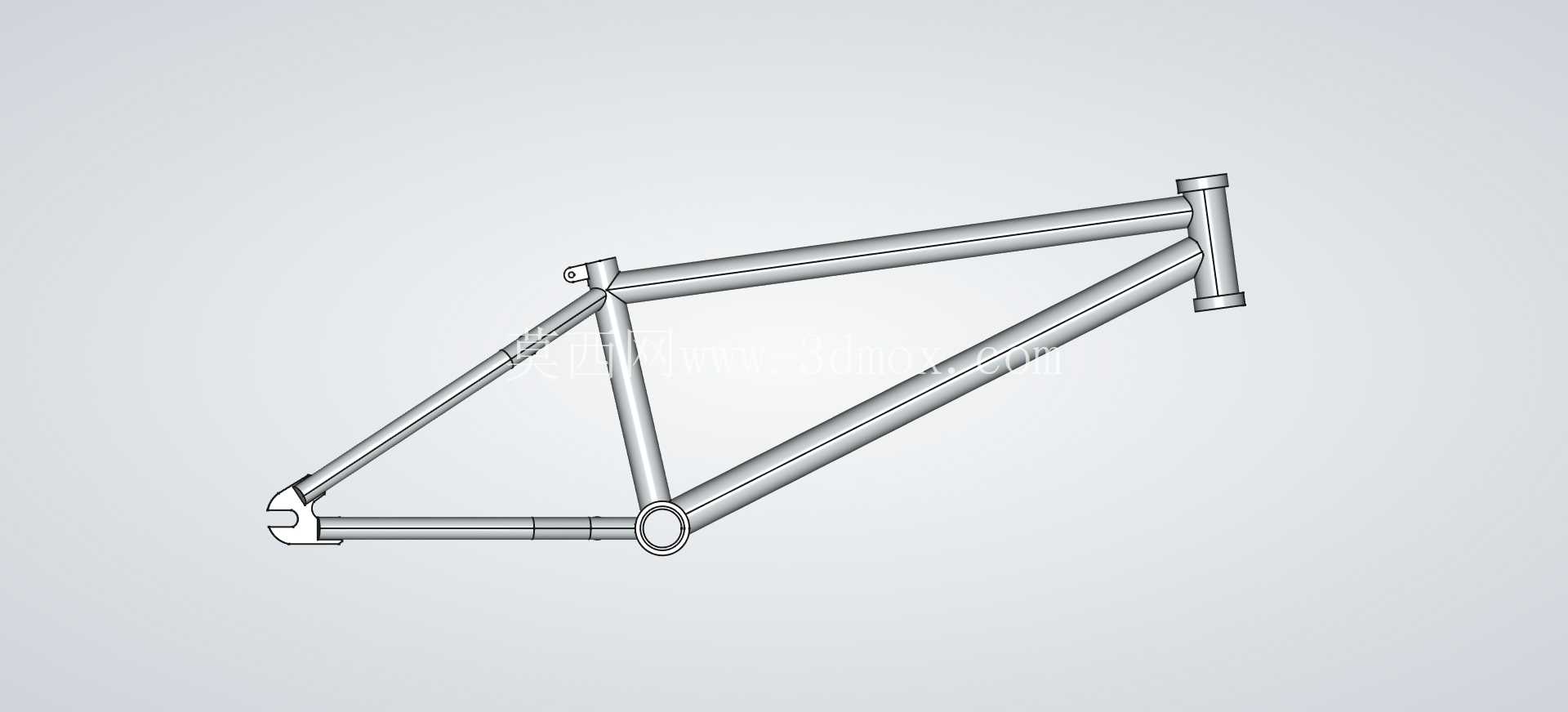

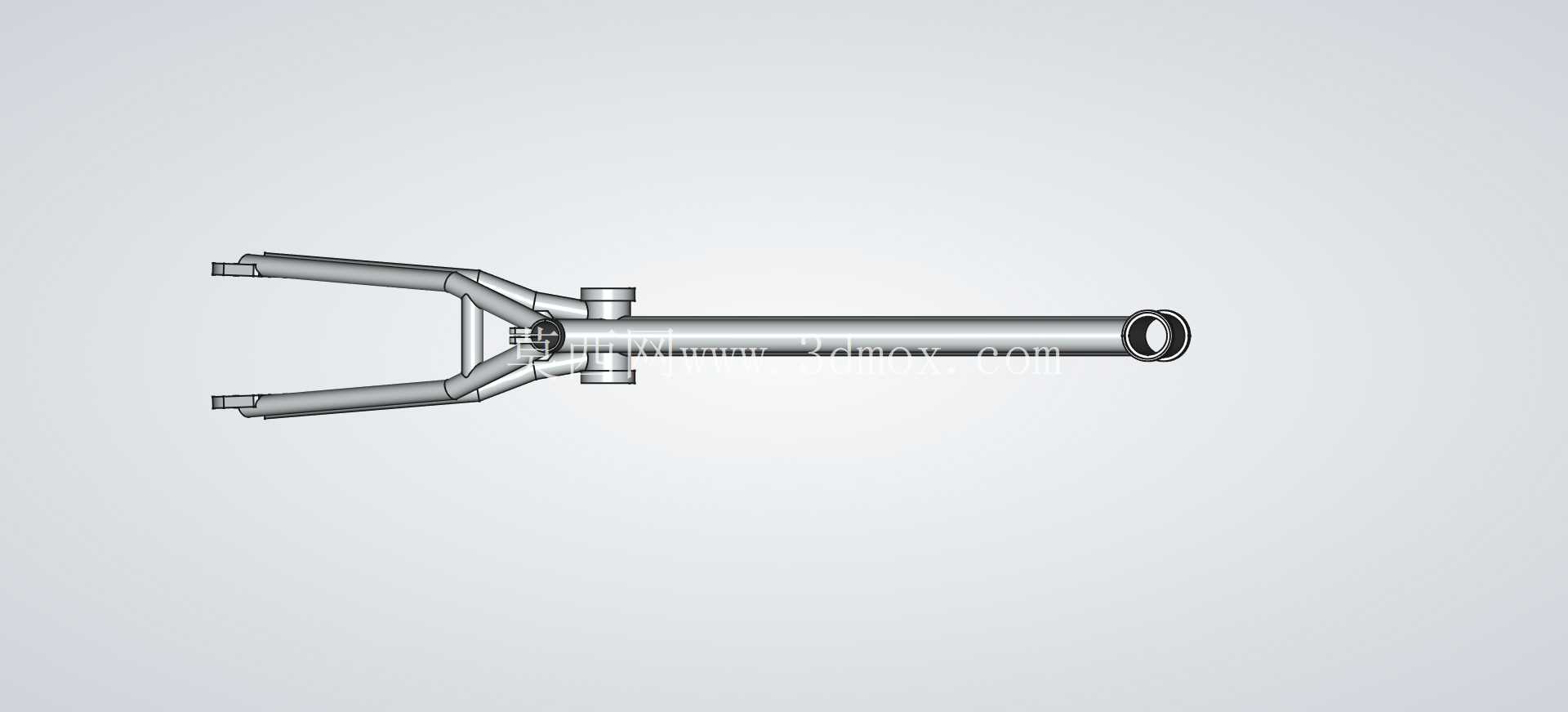

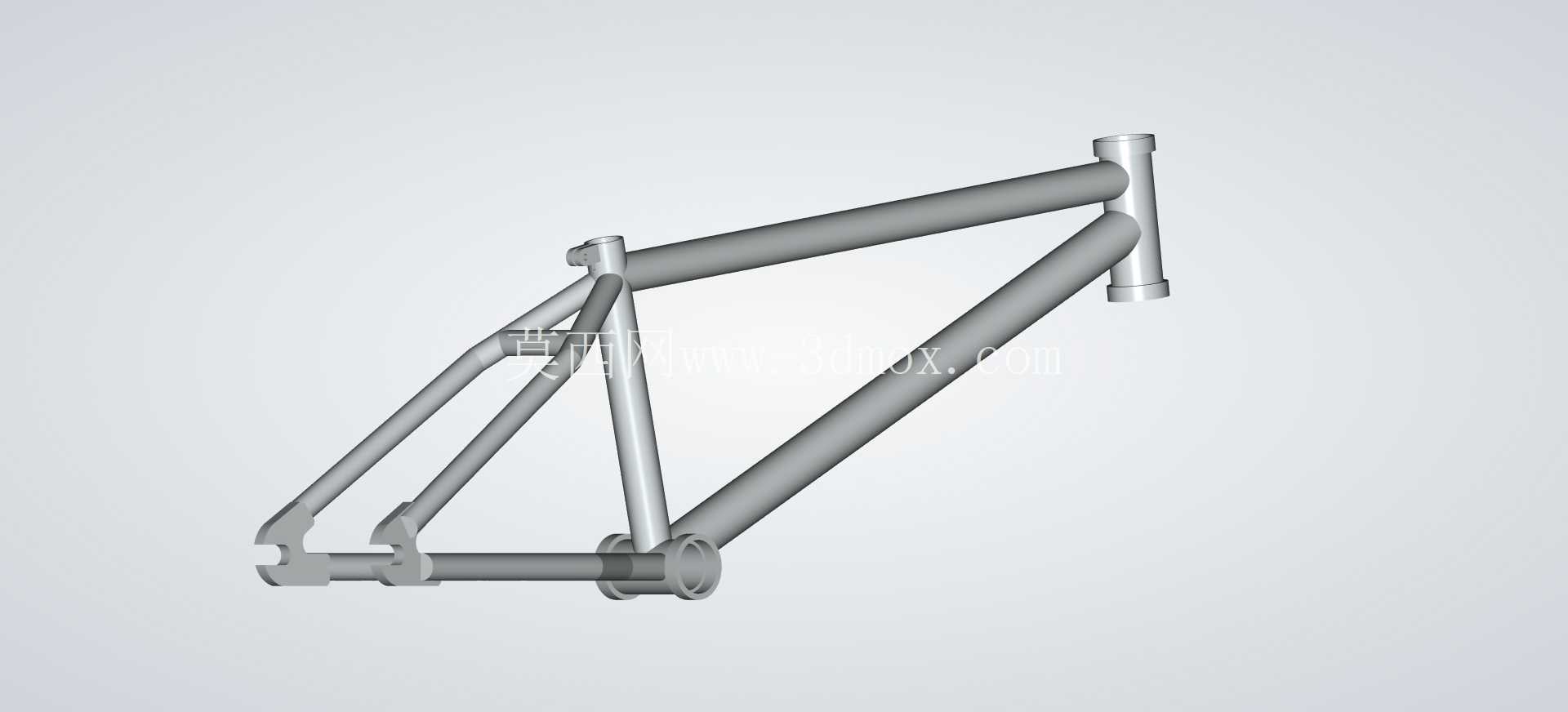

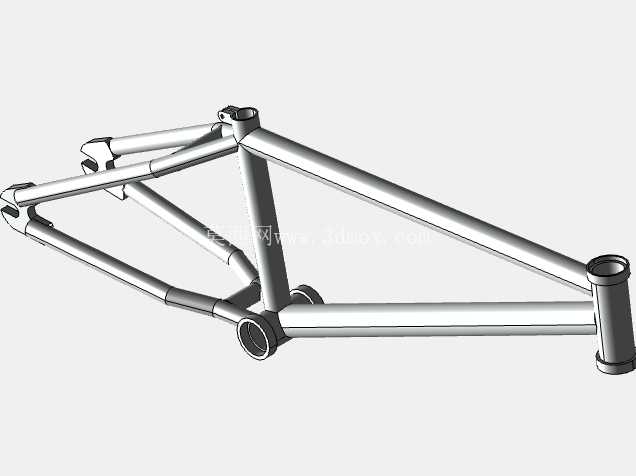

　　在极限运动器材的结构设计领域，BMX车架作为整车的核心承载基体，其结构合理性直接决定了特技动作完成的流畅度与整车使用寿命。不同于常规通勤自行车的车架设计逻辑，BMX车架需要同时兼顾高强度抗冲击性能、轻量化操控需求以及紧凑的动作适配边界，在街头特技、场地腾跃、平地花式等不同应用场景下，车架的受力分布特征存在明显差异，这也要求设计阶段需要针对不同工况做针对性的结构强化。从实际使用场景来看，街头特技场景下车架需要频繁承受落地冲击、杠面研磨的侧向载荷，平地花式场景则对车架的扭转刚度、重心位置有更高要求，而泥地竞速场景则需要在强度达标前提下尽可能降低结构重量，减少骑行过程中的动力损耗。这款车架采用经典的硬尾三角结构布局，上管、下管与座管形成的主三角承担了绝大多数纵向冲击载荷，后叉部分采用对称双撑结构，直接连接后轮安装轴与中轴位置，将后轮受到的冲击直接传导至主三角区域，避免局部应力集中导致的结构变形。设计过程中，头管位置做了加厚处理，其内径尺寸适配标准BMX前叉上管安装规格，上下碗组的安装位预留了标准压入余量，保证转向结构转动顺畅无框量，头管角度经过反复调校，既保证了特技动作中车头的灵活转向性，又避免高速腾跃落地时出现车头抖动的问题。

　　中轴位置采用一体化焊接的轴套结构，安装位的同轴度公差控制在0.02mm以内，保证曲柄转动时无偏摆，中轴与后钩爪的相对位置经过精准计算，链条张紧度的调节范围覆盖常用的齿比搭配需求，后钩爪采用开口式设计，既方便后轮快速拆装，也预留了足够的链条调节行程，适配不同规格的后轮组安装。座管位置的口径采用BMX通用标准尺寸，座管插入深度预留了安全限位标记，避免骑行过程中座管脱出造成安全隐患，后上叉与后下叉的连接处做了圆弧过渡处理，减少焊接应力集中的同时，也避免做动作时衣物、鞋带被车架结构勾挂。

　　从安装边界来看，这款车架的前后轮开档尺寸符合BMX行业通用标准，可直接适配市面上绝大多数的BMX轮组，碟刹或者V刹的安装位都做了预留，用户可以根据自身使用习惯选择对应的制动系统。车架管材的壁厚选择经过多轮仿真验证，在经常受到冲击的下管、后下叉位置适当增加壁厚，而在受力相对较小的上管位置在保证刚度的前提下适当减薄，实现强度与重量的平衡。焊接位置全部采用满焊处理，焊道经过打磨平滑过渡，避免应力集中点在长期冲击载荷下出现裂纹，整车的几何尺寸经过优化，轴距控制在适合特技操控的范围内，站立骑行时的重心位置刚好落在前后轮的中心区域，做抬前轮、后轮滑等动作时更容易找到重心平衡点。

　　不同于竞速类自行车车架追求低风阻的管型设计，这款BMX车架全部采用圆形管材，一方面圆形管材在各个方向上的抗扭、抗弯性能更加均衡，能够应对特技动作中来自各个方向的不规则载荷，另一方面圆形管的加工、焊接工艺更加成熟，生产过程中的尺寸精度更容易控制，后期维护也更加方便。车架的五通位置高度经过专门调校，既保证做踏板研磨动作时踏板不会过早碰到障碍物，也不会因为五通过高导致整车重心偏高，影响落地时的稳定性。后叉的长度设计兼顾了动作灵活性与高速稳定性，较短的后叉让车头抬起的动作更加省力，做转把、barspin等动作时整车的跟随性更好，同时也不会因为后叉过短导致后轮抓地力不足，在腾跃落地时能够提供足够的稳定性。在实际使用过程中，这款车架能够承受腾跃落地时数倍于骑手体重的冲击载荷，反复的侧向冲击也不会出现车架变形的问题，各个安装位的尺寸精度保证了配件安装后的配合间隙处于合理范围，不会出现配件安装错位、异响等问题。对于从事自行车结构设计、运动器材研发的从业者来说，这款车架的结构设计思路可以作为BMX类产品设计的参考，其载荷分布的设计逻辑、安装边界的标准化处理、强度与重量的平衡方式，都能够为同类产品的开发提供实际的工程参考。
