雅马哈YZFR6摩托车前叉结构设计

　　在两轮摩托车的行走系统设计中，前叉作为连接前轮与车架的核心承载部件，直接决定了车辆的转向操控精度、行驶滤震表现以及制动工况下的结构稳定性，针对雅马哈YZFR6这类偏向赛道取向的运动型摩托，前叉的结构设计需要兼顾轻量化、刚性匹配与减震行程的精准控制。这款前叉的整体结构采用正置式套筒布局，内管为高精度加工的金色镀层耐磨管材，表面粗糙度控制在极低区间，既能够降低减震往复运动的摩擦阻力，也能在复杂路况下抵御砂石飞溅带来的表面损伤，延长密封组件的使用寿命。外管下部集成了刹车卡钳安装座、车速传感器固定位以及前轮轴安装孔位，安装边界经过严格的尺寸校核，卡钳安装面的平面度公差控制在0.02mm以内，确保制动时卡钳不会出现偏摆，避免刹车盘异常磨损。

　　转向限位结构直接集成在下联板区域，通过与车架方向柱的配合，将左右转向角度限制在合理区间，避免转向过度拉扯刹车油管与线束。从功能特性来看，这款前叉内部集成了阻尼调节与弹簧预载调整结构，能够根据不同的驾驶场景调整阻尼回弹与压缩速率，在赛道激烈驾驶时可以调硬阻尼减少过弯时的车头下沉量，提升转向响应速度；在日常道路行驶时调软阻尼过滤路面细碎颠簸，提升骑行舒适度。前叉的上下联板采用高强度铝合金锻造后机加工成型，材料选用6061-T6铝合金，在保证结构强度的前提下尽可能降低簧下质量，这对于运动型摩托来说尤为关键，簧下质量的降低能够直接提升前轮的贴地性能，减少高速行驶时的车轮弹跳。

　　设计过程中，首先需要根据整车的整备质量、轴荷分配确定前叉需要承受的最大静载荷与冲击载荷，结合赛道工况下的紧急制动、过弯侧倾载荷，计算内管的直径与壁厚，这款前叉的内管直径经过多轮仿真验证，既不会因为直径过大增加不必要的重量，也不会因为直径不足在重载下出现弯曲变形。安装尺寸方面，方向柱的直径与车架头管的轴承位完全匹配，上下联板的夹紧螺栓孔位间距经过精准测量，确保装配后内管不会出现附加应力，避免长期使用后出现内管变形漏油的问题。前叉上部的固定位用于安装车把转向组件，下部的轮轴安装槽同轴度经过严格校验，确保前轮安装后不会出现偏磨，轮轴的锁紧结构采用开槽螺母配合开口销的防松设计，避免高速行驶中轮轴松动引发安全隐患。在实际应用场景中，这款前叉不仅适用于雅马哈YZFR6车型的原厂替换与改装升级，也可以作为同级别运动摩托前叉设计的参考样本，结构工程师在进行同类产品设计时，可以参考其载荷传递路径的布局——从轮轴输入的冲击载荷，通过外管传递到阻尼油与减震弹簧，再经过内管、上联板传递到车架，整个路径上的应力分布经过拓扑优化，没有明显的应力集中区域。密封结构采用多道油封与防尘封组合设计，最外侧的防尘封能够阻挡大部分泥沙灰尘进入，内侧的油封负责密封阻尼油，两道密封之间设计有储油槽，储存少量润滑脂降低油封与内管的摩擦，这种结构能够大幅延长前叉的维护周期，减少日常使用中的保养频次。

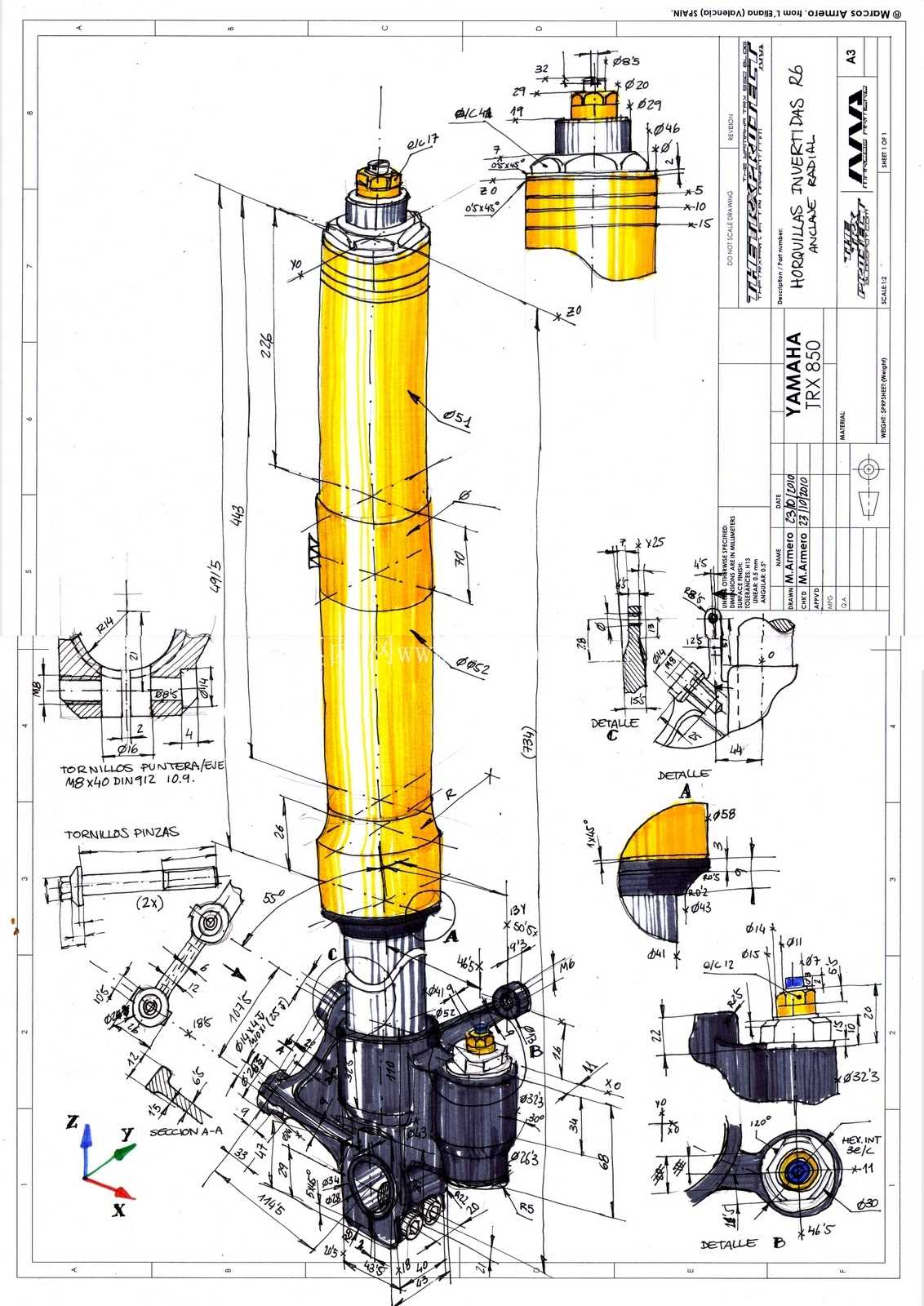

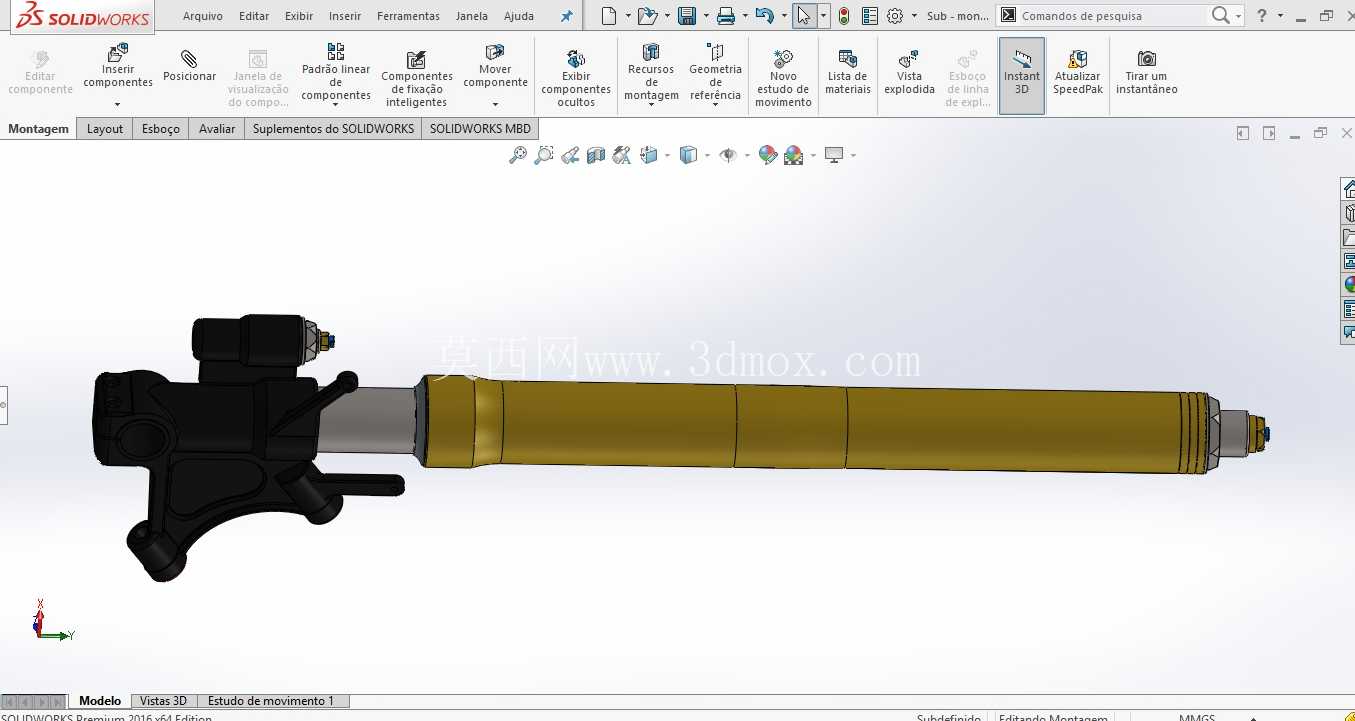

　　刹车卡钳安装位采用径向安装布局，相比传统的轴向安装卡钳，径向安装的卡钳受力更加均匀，制动时的刚性更好，能够承受更大的制动力矩，匹配大尺寸浮动刹车盘时也不会出现安装位变形的问题。前叉表面的金色镀层不是单纯的装饰处理，而是采用了硬质阳极氧化工艺，表面硬度达到HV400以上，耐磨性能是普通铝合金表面处理的数倍，即使在长期的砂石冲击下也不容易出现划痕，能够长期保持内管表面的光滑度，避免油封被划痕刮损出现漏油。在三维建模过程中，所有的安装孔位、配合面都按照实际加工公差进行建模，卡钳安装孔的位置度、轮轴安装孔的同轴度、方向柱的圆柱度都在模型中做了公差标注，能够直接用于后续的工程图导出与加工工艺制定，对于改装厂商来说，只需要在这个模型的基础上根据自身的改装需求调整阻尼参数或者安装位尺寸，就可以快速完成改装前叉的设计开发，大幅缩短研发周期。
