公路自行车车架实体结构三维建模

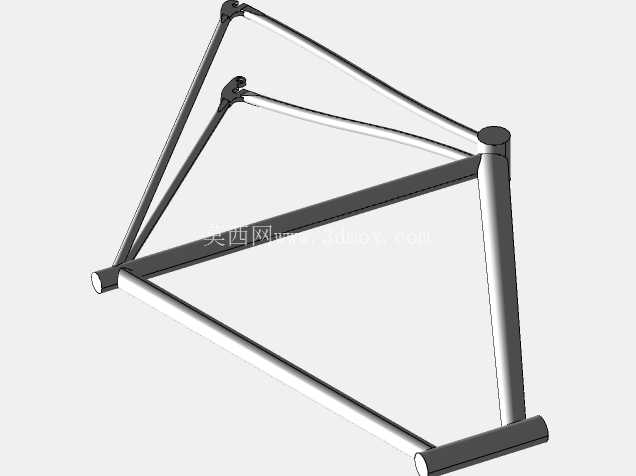

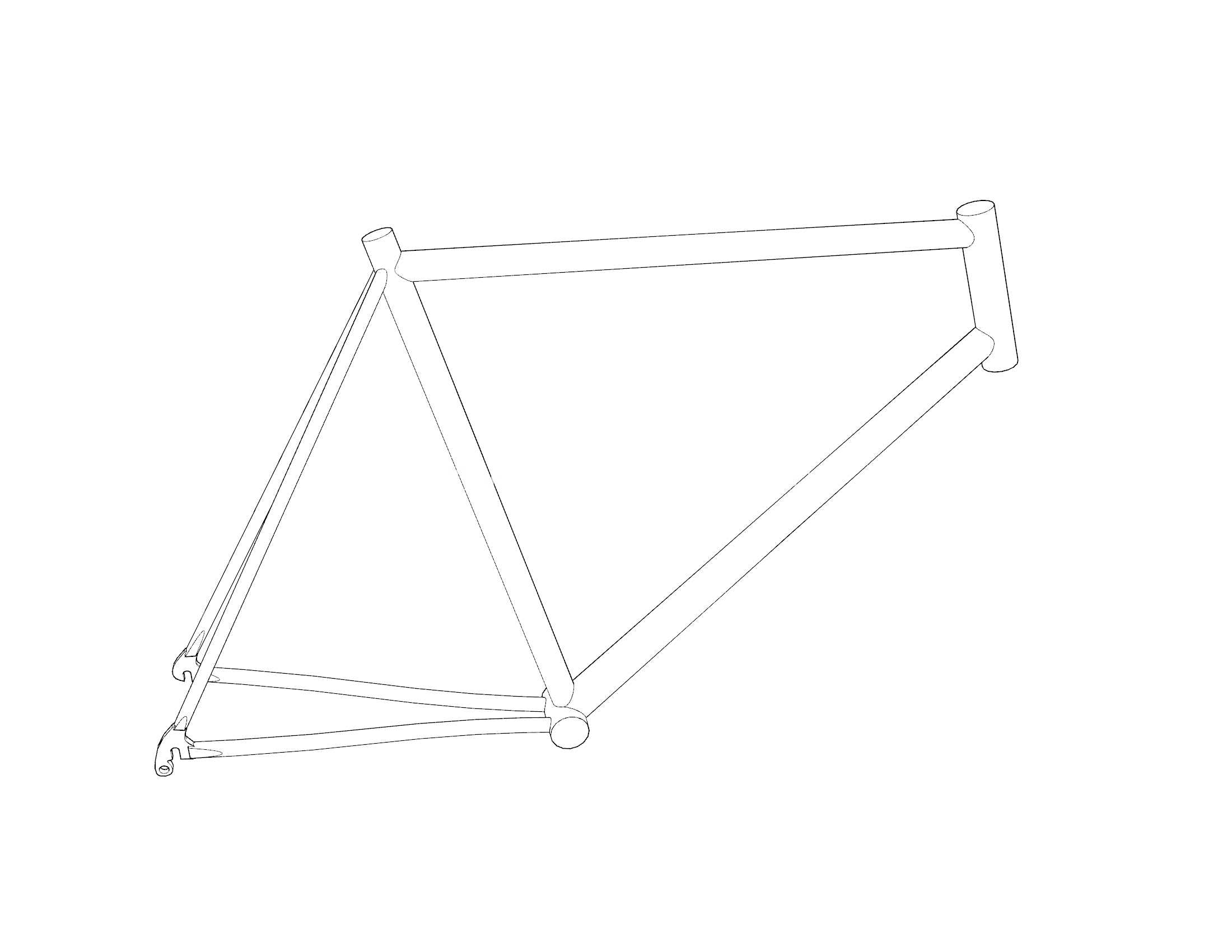

日常做代步、运动类两轮载具结构方案时，车架作为核心承载基体，所有配套部件的安装定位、骑行动态受力传递都要依托这个基础构件完成，不管是民用通勤车、竞速公路车还是越野山地车，车架的结构合理性直接决定了整车的骑行体验、负载能力与使用寿命。这次搭建的公路车车架模型，是项目前期做方案验证阶段的快速实体建模成果，没有采用常规管材抽壳的建模逻辑，直接用实体特征完成整体结构搭建，主要是为了前期快速核对各安装点位的位置关系，省去薄壁特征处理的时间，优先把结构边界、安装接口的位置确认清楚，避免后续细化阶段出现大范围的点位偏移问题。

从实际应用场景来看，这类公路车架主要面向铺装路面的竞速骑行、长距离休闲骑行场景，需要兼顾骑行过程中的踩踏力传递效率、转向操控灵活性，同时还要控制整体重量，降低骑行过程中的无效负载。建模过程中优先锁定了几个核心安装边界：头管位置是前叉、把组的安装基准，内孔直径、上下碗组的安装位长度直接决定了转向结构的适配性，建模时先确定了头管的倾斜角度，也就是行业内常说的头管角，这个角度会直接影响转向的灵活度，角度偏小的设定更适合高速巡航的稳定性需求，角度偏大则会提升低速转向的灵活度，这次的模型按照常规公路车的竞速取向设定了对应角度，保证高速骑行时的转向虚位控制在合理范围。

五通位置是整个车架的受力核心，曲柄、中轴、牙盘都要安装在这个位置，骑行过程中腿部的踩踏力会直接通过曲柄传递到五通，再分散到后下叉、下管等整个车架结构上，这次快速建模阶段五通的位置存在小幅偏差，后续细化时需要结合选中的中轴规格、曲柄长度、牙盘盘片尺寸重新校准位置，避免出现链条走线干涉、踩踏时蹭链的问题，同时还要核对五通的下沉量，这个参数会直接影响整车的重心高度，下沉量过大虽然能提升高速过弯的稳定性，但会降低踏板的离地间隙，过弯时容易出现脚踏剐蹭地面的风险，下沉量过小则会抬高整车重心，影响操控稳定性。

后三角部分的结构直接决定了后轮的安装定位、变速系统的走线空间，后上叉与后下叉的连接位置、后叉末端的开档尺寸，要匹配选中的花鼓规格，同时还要预留出碟刹夹器或者圈刹刹车块的安装位置，这次建模时先按照常规圈刹公路车的开档尺寸做了基础设定，后叉末端的勾爪结构做了简化处理，后续细化时需要补充快拆杆的安装空间、变速尾钩的安装接口，保证后轮拆装的便利性与变速系统的定位精度。坐管位置的安装口径、插入深度也做了基础设定，坐管的倾斜角度会直接影响骑行时的坐姿，角度偏直立更适合长距离休闲骑行的舒适度，角度偏前倾则更适合竞速场景下的发力需求，这次的设定偏向竞速取向，匹配公路车低风阻骑行姿态的需求。

上管、下管、立管的管径与连接过渡位置，建模时没有做管材的抽壳处理，直接用实体特征完成了各管段的连接，主要是为了快速核对各管段之间的夹角，也就是立管角度、上管长度、reach值与stack值这些核心fitting参数，这些参数直接决定了不同身高用户的骑行适配性，前期快速建模阶段把这些几何参数锁定后，后续再做管材壁厚、异型管截面的优化就不会出现整体几何框架的偏差。需要注意的是，这种实体建模的方式仅适用于前期方案阶段的几何核对，后续做结构强度仿真、重量核算时，必须替换为对应壁厚的薄壁管材结构，同时要在各管段的焊接位置做补强处理，尤其是头管与上下管的连接位置、五通与各管段的连接位置、后叉与立管的连接位置，这些位置都是骑行过程中的应力集中点，实际生产中需要通过补焊、异型管加强等方式提升结构强度，避免长期受力出现焊缝开裂、管段变形的问题。

从安装边界来看，整个车架的设计还要兼容轮组尺寸、轮胎宽度、前叉舵管长度、把组口径、坐管口径、刹车安装位、变速走线方式等一系列配套部件的规格，前期快速建模阶段把这些接口的位置预留出来，后续细化时可以根据选定的配件规格做精准调整，避免出现配件无法安装、走线干涉的问题。比如下管的位置要预留出水壶架的安装孔位，部分车型还要预留出电变电池的安装空间，后下叉位置要预留出碟刹夹器的安装座或者圈刹的刹车柱安装位，头管位置的碗组轴承安装位要匹配选中的碗组规格，保证转向结构的转动顺畅度。
