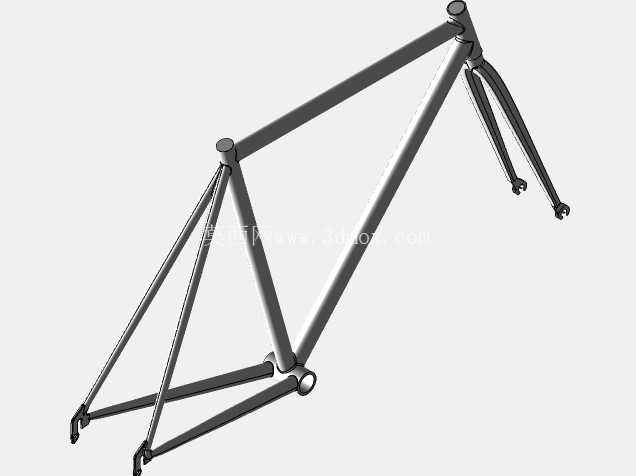

经典菱形结构自行车车架三维结构设计

　　日常通勤、运动骑行场景中，车架作为自行车的核心承载基体，直接决定整车的骑行刚性、重量表现与操控边界，这款经典菱形结构的车架设计，完全围绕传统硬架自行车的使用需求展开，没有多余的冗余结构，所有管材的走向、连接点位都经过受力路径的反复校核。从实际安装边界来看，车架头管位置预留标准前叉竖管安装口径，适配常规28.6mm口径的有牙、无牙前叉组件，头管上下端的碗组安装位深度控制在合理区间，保证转向结构转动顺畅无框量，不会出现转向卡滞或旷量过大的问题。

　　车架后三角的尾钩位置，采用标准开档尺寸设计，适配常规130mm开档的公路车轮组或是135mm开档的山地硬架轮组，尾钩的安装平面做了铣平处理，保证变速器安装后定位精准，变速换挡过程中不会出现档位偏移、掉链的问题。五通位置采用标准BSA螺纹口径，适配常规方孔、花键以及中空一体牙盘组件，五通的下沉量控制在合理范围，既保证骑行过程中脚踏不会在过弯时剐蹭地面，又能将整车重心控制在合适高度，提升高速骑行时的稳定性。座管位置采用标准圆形口径设计，适配常规27.2mm、30.9mm等常见规格的座管，座管夹的安装位预留足够的锁紧接触面，避免锁紧时出现座管打滑、下滑的问题。

　　设计过程中，优先考虑管材受力的传递路径，上管从头部位置向后延伸至座管上端，下管从头管下方斜向延伸至五通位置，后上叉从座管上端斜向延伸至后轴尾钩位置，后下叉从五通位置水平延伸至后轴尾钩，所有管材的连接节点都做了平滑过渡处理，避免应力集中导致的管材断裂问题，尤其是五通与下管、座管、后下叉的交汇位置，做了局部加厚处理，应对骑行过程中踩踏带来的交变载荷，避免长期使用后出现焊缝开裂的问题。前叉部分与车架头管配合，叉腿的弧度经过优化，既能够过滤路面传来的小幅颠簸，又不会在大力制动时出现叉腿形变过大导致的操控迟滞问题，叉脚位置的花鼓安装槽做了导向设计，轮组安装时能够快速卡入定位，不需要反复调整轮组居中位置。

　　从实际使用场景来看，这款车架既可以用于日常通勤代步车的组装，也可以用于入门级运动自行车的改装替换，所有安装接口都采用行业通用标准规格，不需要额外做改装适配就可以搭配市售的绝大多数自行车配件，降低组装和维护的成本。管材的壁厚选择经过权衡，在保证整体刚性满足日常骑行需求的前提下，尽可能控制整体重量，不会出现车架过重导致骑行费力的问题，也不会因为管壁过薄导致刚性不足，踩踏时出现卸力的情况。车架的几何角度经过优化，头管角度保持在合理范围，兼顾直道骑行的稳定性和过弯时的灵活性，座管角度适配常规的骑行坐姿，不会因为角度过于前倾导致长时间骑行腰部疲劳，也不会因为角度过于直立导致踩踏发力效率下降。后三角的结构设计兼顾了骑行时的滤震表现，后上叉采用略微扁平的截面设计，能够吸收一部分路面传来的细碎震动，提升长距离骑行的舒适度，同时不会损失踩踏时的动力传递效率，发力时能够直接将踩踏力传递到后轮，不会出现明显的形变卸力。所有连接位置的焊缝走向都顺着受力方向布置，避免焊缝位置出现垂直于受力方向的应力集中点，提升车架整体的疲劳强度，长期使用过程中能够承受反复的踩踏载荷、路面冲击载荷，不会出现结构失效的问题。
