落地式带主缸汽车脚踏板总成结构

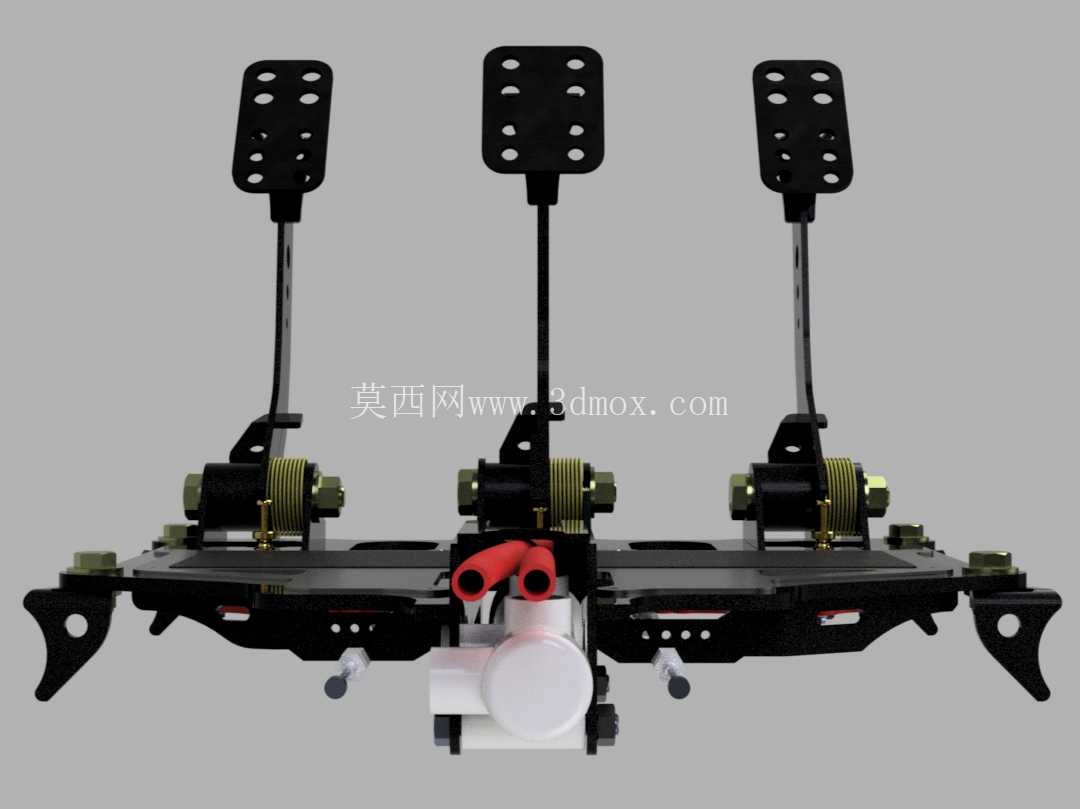

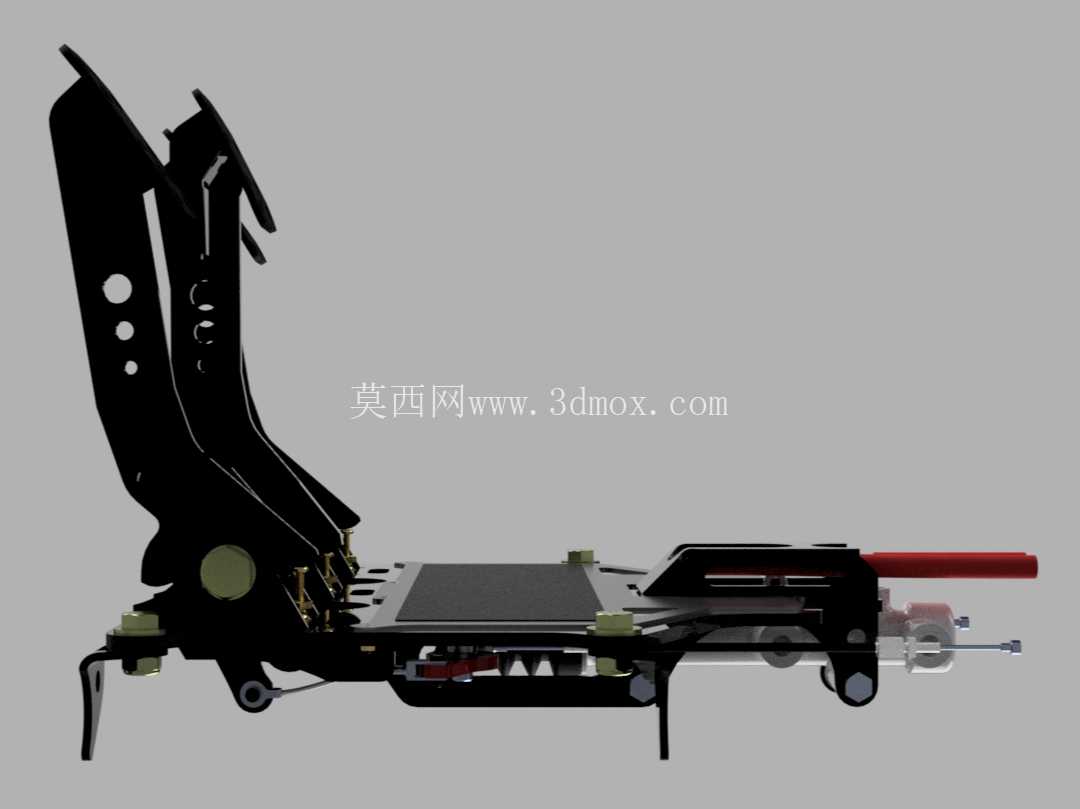

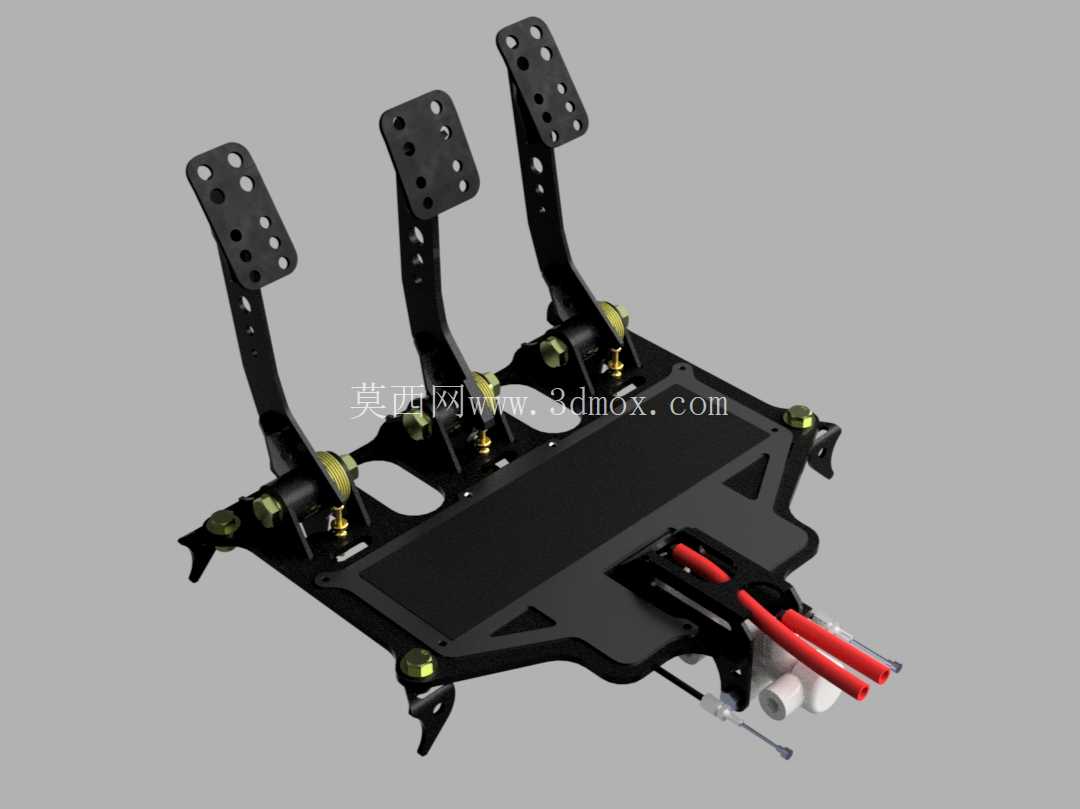

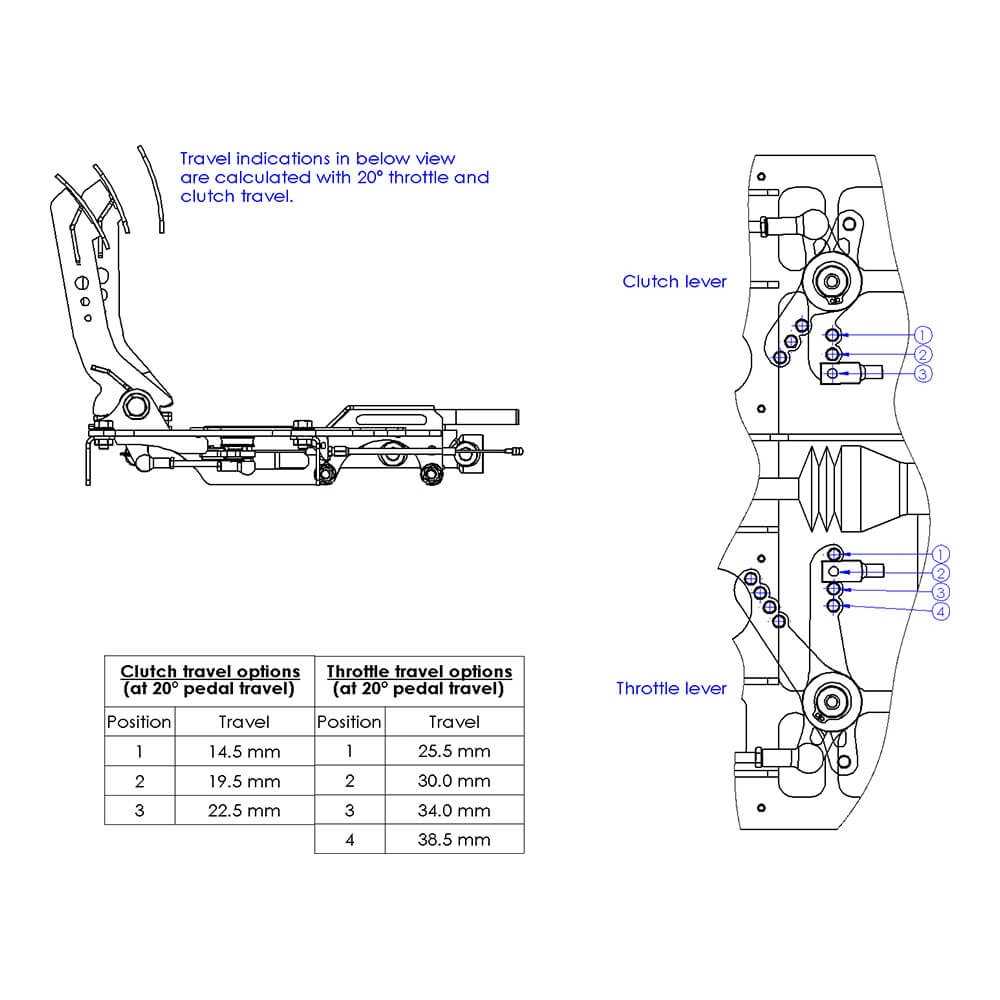

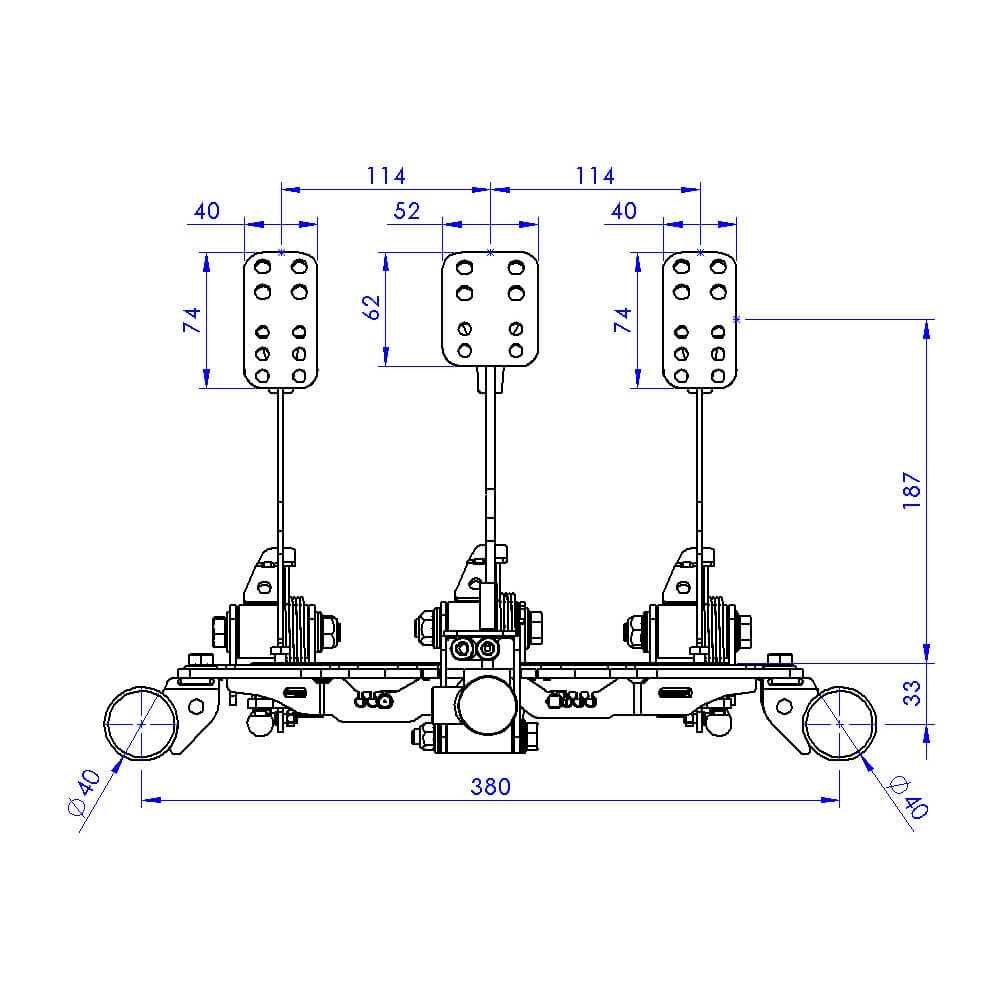

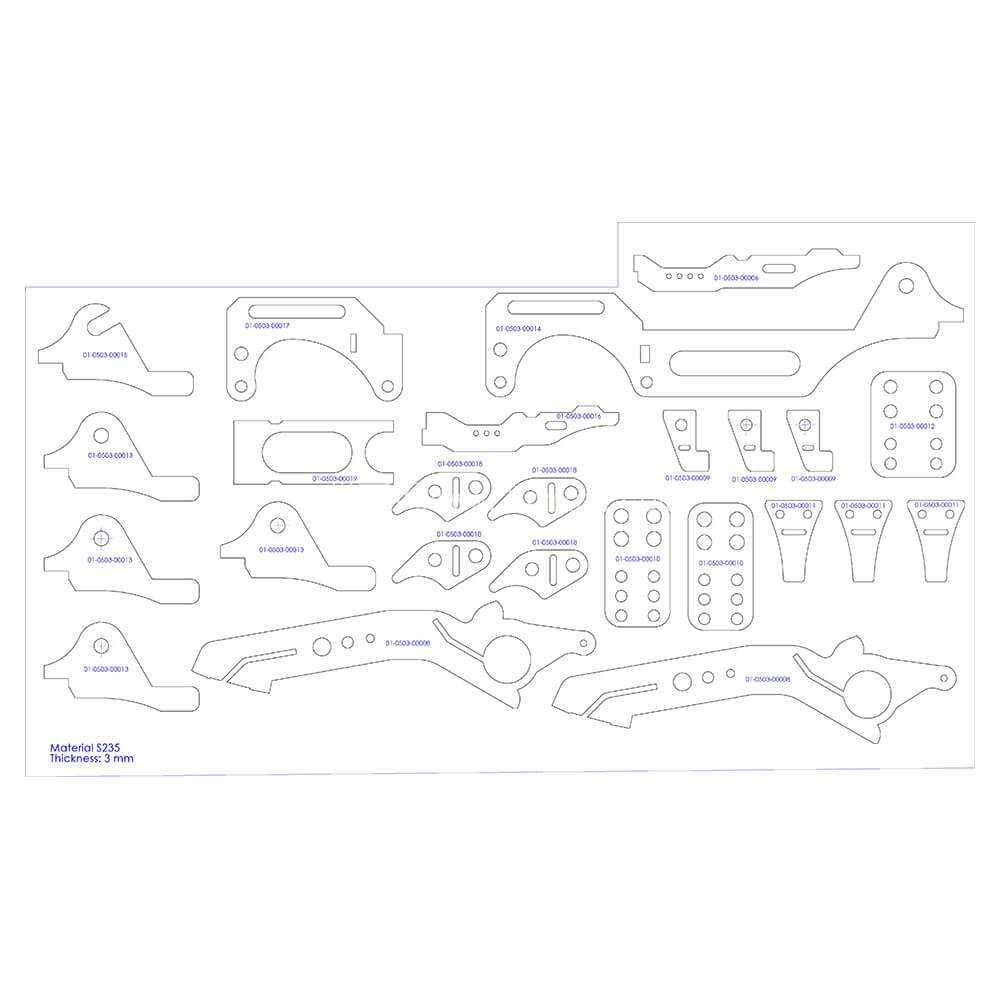

　　这套落地式脚踏板总成，主要适配改装赛车、高性能街车以及定制化特种车辆的驾驶舱操控系统搭建，区别于传统悬挂式踏板的安装逻辑，落地式结构直接固定在驾驶舱地板的加强基座上，能承受大强度驾驶下的反复踩踏载荷，尤其适配带液压助力主缸的制动、离合操控回路，在场地赛、漂移赛这类需要频繁精准控制踏板行程的场景中，能给驾驶员提供更清晰的脚感反馈，减少长时间竞技驾驶下的脚部疲劳。从结构设计逻辑来看，三个踏板分别对应离合、制动、油门功能，每个踏板臂都采用了镂空减重设计，踏板面上的多组调节孔位，可以根据驾驶员的腿长、驾驶习惯调整踏板面的初始高度与踩踏行程，适配不同身材驾驶者的操控需求，避免踏板位置不合导致的操控失误。

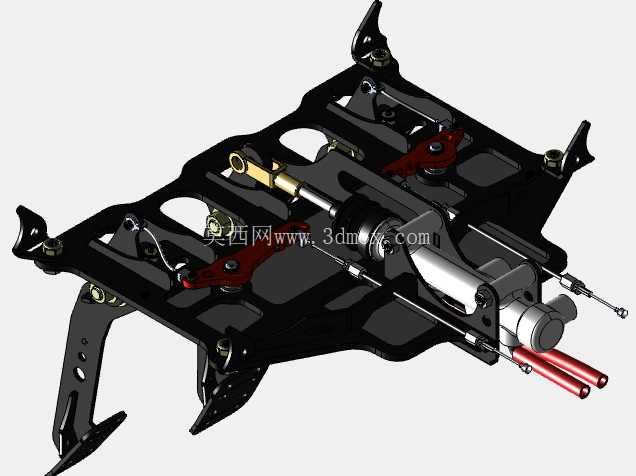

　　踏板臂与基座的连接部位采用了带自润滑衬套的铰接结构，铰接点的位置经过力学优化，能把踩踏力的传导损耗降到最低，同时保证踏板摆动过程中没有横向旷量，踩踏轨迹始终保持在垂直于主缸推杆的平面内，避免偏载导致主缸密封件过早磨损。集成在基座尾部的主缸安装位，直接预留了标准主缸的安装螺孔与推杆对接空间，不需要额外设计转接支架，主缸推杆与踏板臂的连接点采用了可调式球头结构，可以微调推杆的初始长度，保证主缸活塞在初始状态下处于完全回位的位置，不会出现带刹行驶的问题，同时在踩踏过程中，推杆的受力角度始终保持在合理范围内，不会出现别卡现象。

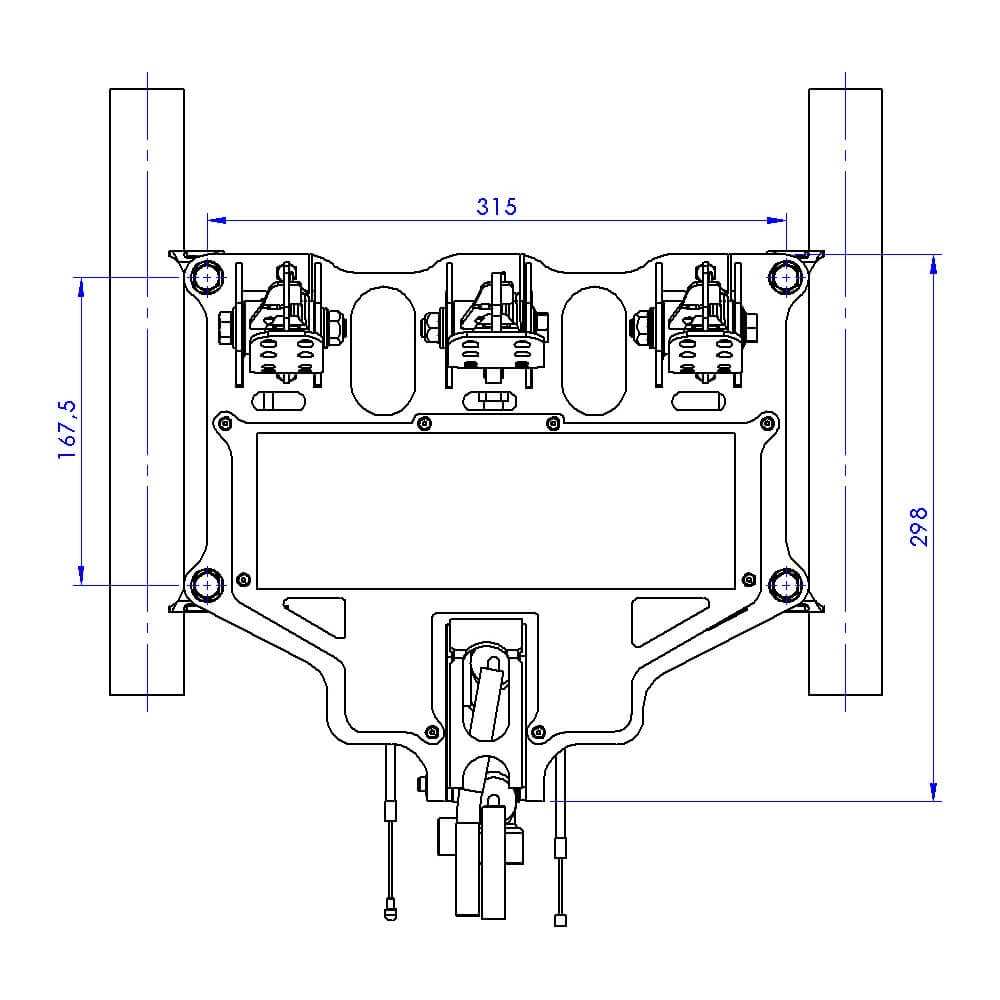

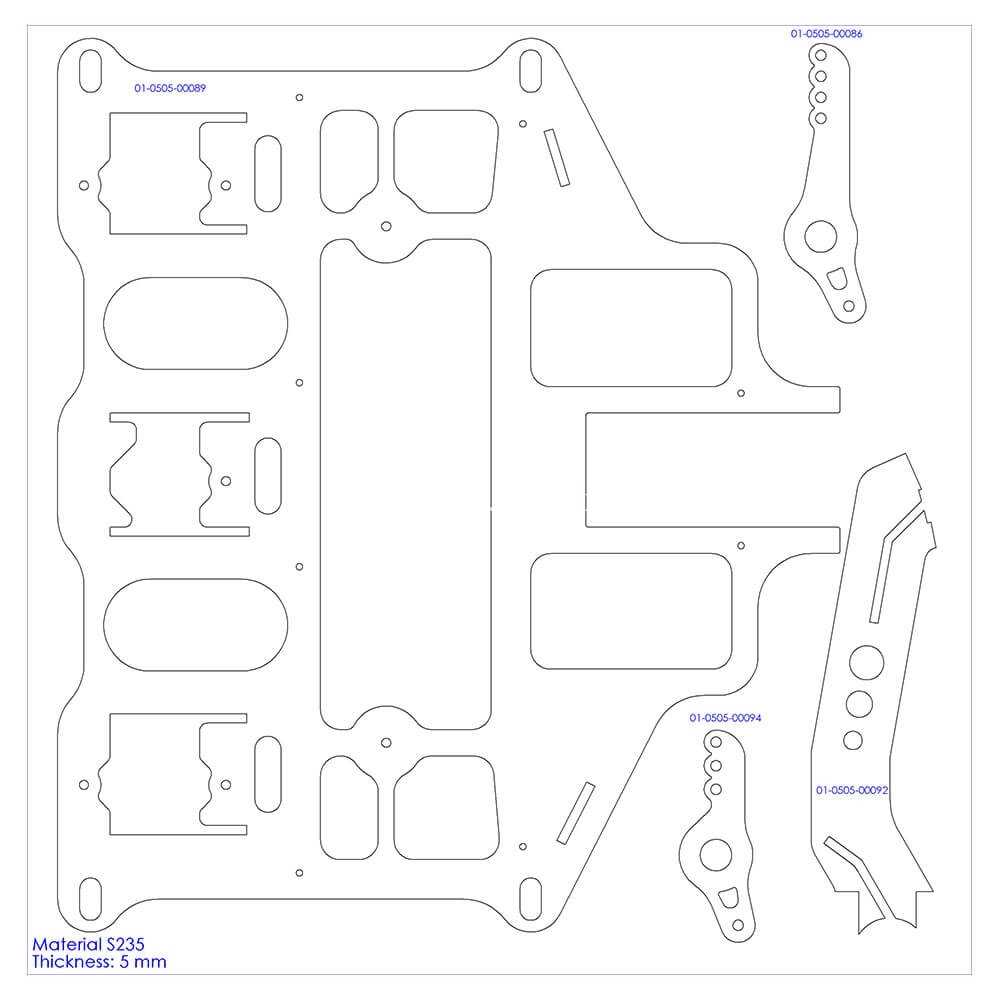

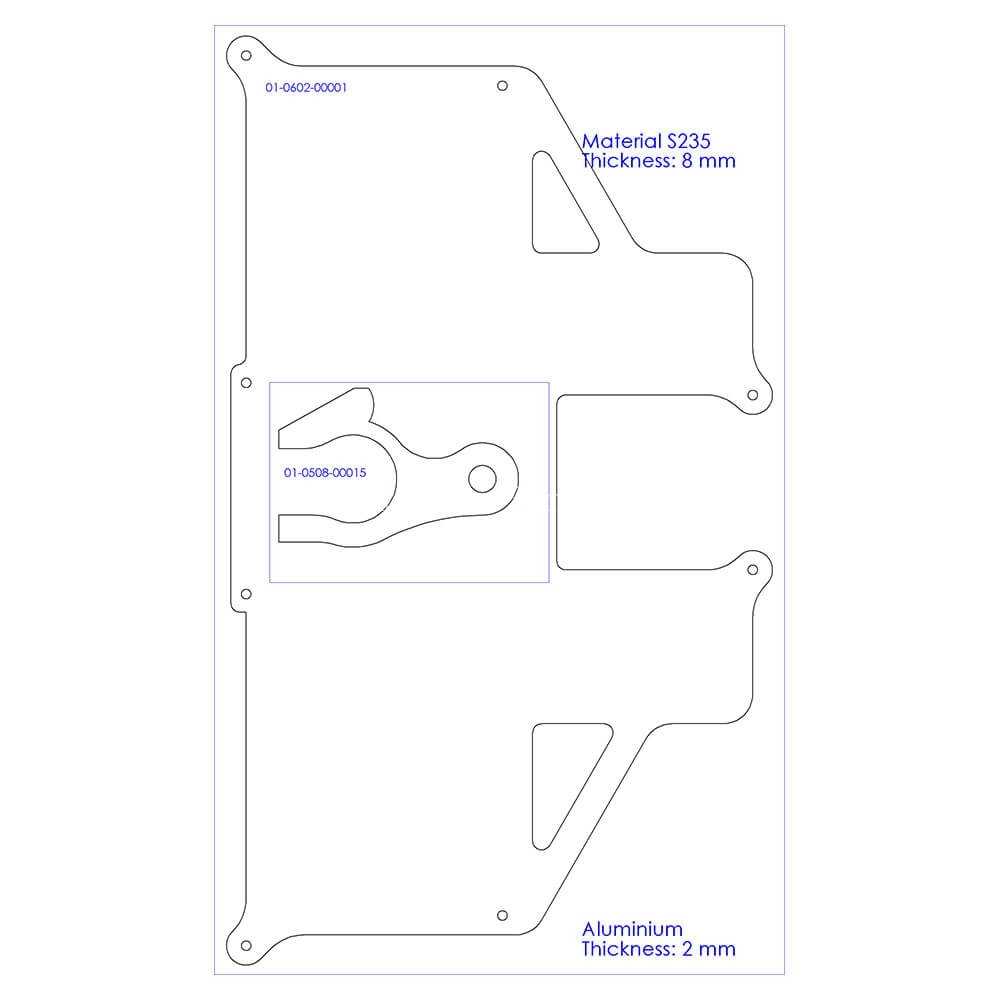

　　基座本身采用了一体化的钣金焊接加加强筋设计，底板上的多组安装孔位，既可以适配不同车型驾驶舱地板的原有安装点位，也能配合定制化的安装支架实现角度微调，整个基座的安装边界经过校核，在保证结构强度的前提下，尽可能压缩了纵向占用空间，不会和驾驶舱内的转向柱、线束、防火墙加强结构产生干涉。踏板的回位结构集成在每个铰接点旁，采用了扭簧加辅助限位的设计，既能保证踏板松开后能快速回到初始位置，也能通过扭簧的预紧力提供合适的踏板初始阻尼，让驾驶员能更精准地控制踩踏深度。油门踏板的末端预留了拉线或者电子油门传感器的安装位置，可以根据车辆的油门类型灵活适配，不需要额外修改踏板结构。

　　在实际装车过程中，这套总成的安装流程不需要对驾驶舱地板做大规模切割，只需要根据基座的安装孔位在地板加强梁上打好对应固定孔，用高强度螺栓配合防松螺母固定即可，主缸的液压管路可以直接沿着基座侧面预留的走线槽布置，避免管路和运动的踏板臂产生摩擦干涉。从受力角度分析，踏板臂的截面采用了变厚度设计，在踩踏受力最大的铰接点附近做了加厚处理，踏板面位置做了防滑纹理处理，即使鞋底沾有泥沙或者水渍，也能保证脚部不会打滑。整个结构的运动间隙经过严格校核，三个踏板在全行程摆动过程中，互相之间不会产生触碰，同时预留了足够的脚部操作空间，避免做跟趾动作时出现卡脚的问题。对于改装厂或者赛车队的结构工程师来说，这套模型可以直接作为驾驶舱布局设计的参考基准，在三维建模阶段就能完成踏板位置、主缸安装、管路走向的干涉检查，减少实车装配阶段的修改工作量，也能根据不同车型的驾驶舱空间，快速调整基座的安装角度与踏板的初始位置，适配不同的驾驶坐姿需求。
