管架式电动休闲卡丁车结构设计

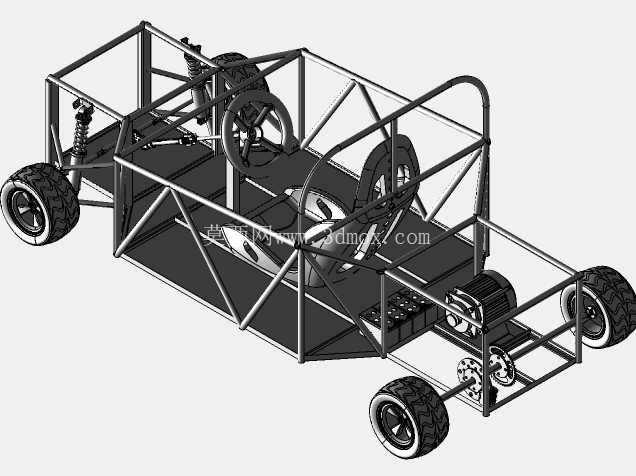

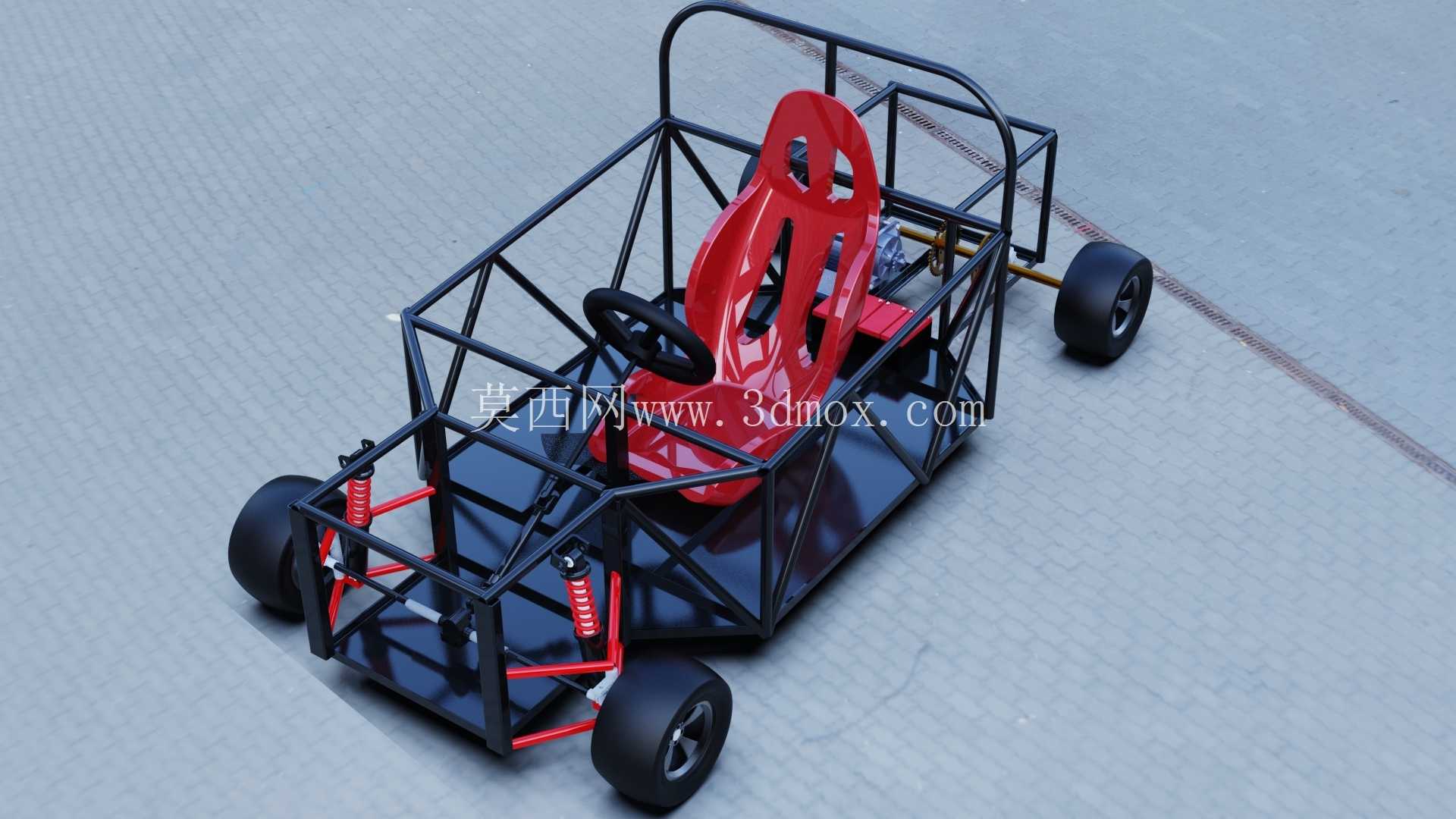

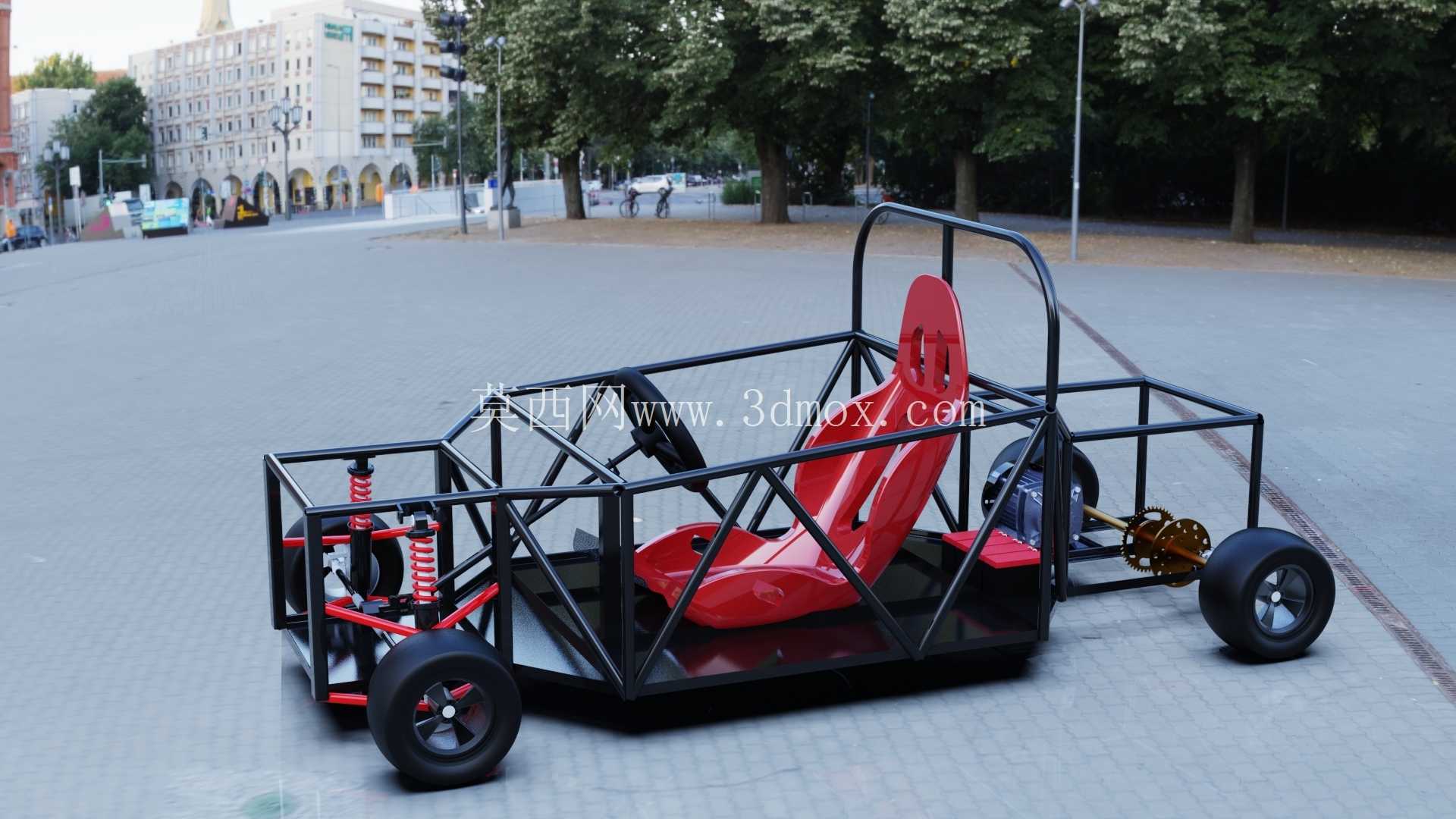

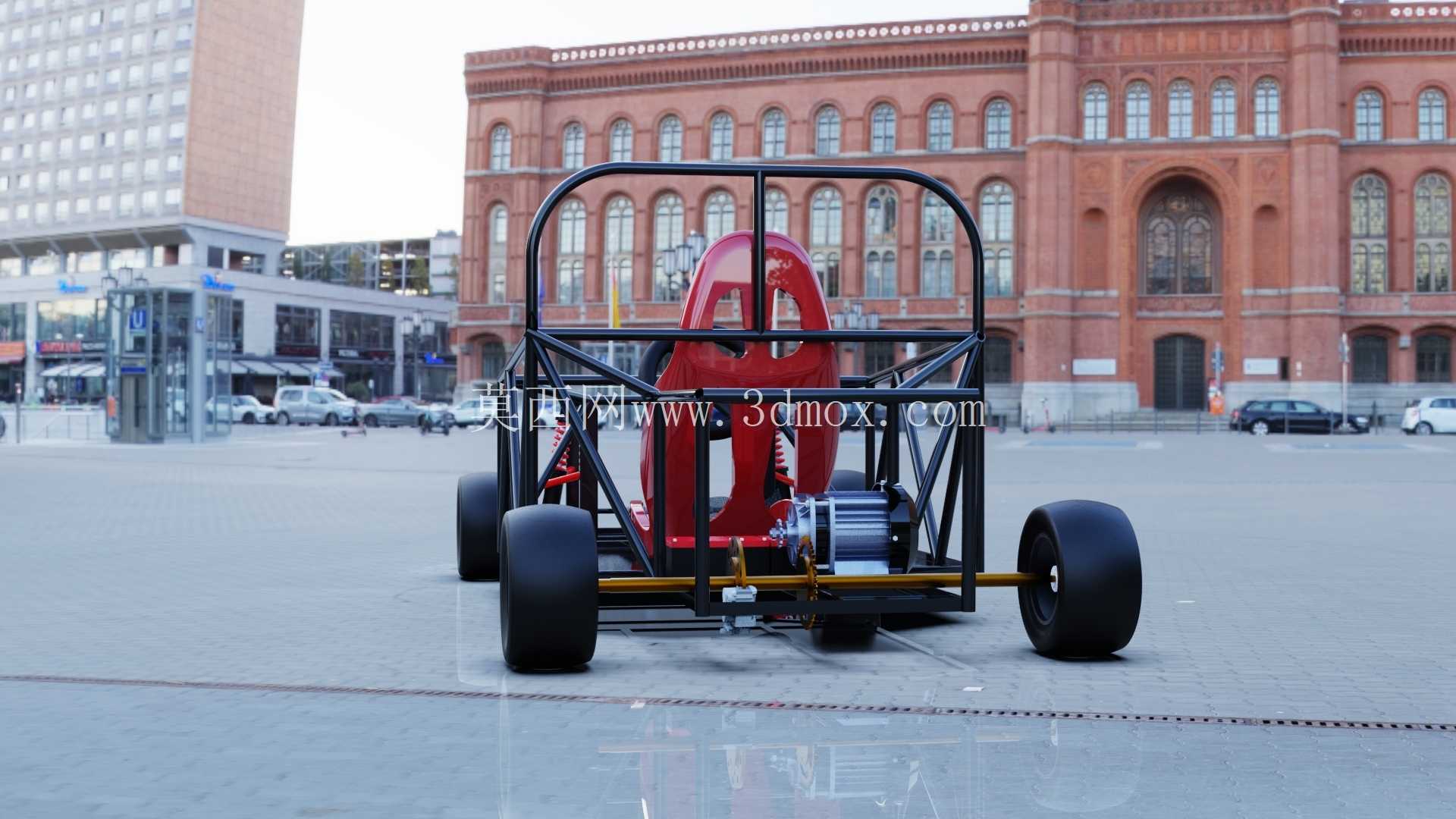

　　这款管架式电动卡丁车的结构设计，首先要匹配非道路移动场景的使用需求，常见应用覆盖户外休闲场地运营、个人休闲驾乘、青少年机械实践教学、小型场地竞技体验这几类场景，不需要满足道路机动车的上牌合规要求，但要兼顾低速行驶下的结构强度、驾乘安全性与维护便捷性。从功能特性来看，整车采用后置后驱的动力布局，动力单元布置在后轴前方的车架低位区域，能平衡前后轴荷，避免前置前驱在急加速时的抓地力不足问题，同时后置布局可以缩短传动链路，减少动力传输过程中的损耗，适配电动动力单元直连减速机构驱动后轮的方案，不需要设计复杂的长传动轴结构，降低装配难度。车架部分采用圆形钢管弯管焊接的空间桁架结构，没有采用冲压覆盖件作为承力结构，所有受力载荷都由钢管框架承担，这种设计的优势在于加工门槛低，不需要大型冲压模具，单台定制或小批量生产时，仅通过弯管设备、焊接工装就能完成车架加工，同时桁架结构的抗扭刚度表现优异，在场地内过弯、经过起伏路面时，车架不会出现明显的形变，能保证悬架几何参数的稳定，避免转向特性出现不可控的偏移。悬架部分前桥采用双横臂独立悬架结构，搭配螺旋弹簧与筒式减震器，减震器的安装角度经过匹配，既可以过滤铺装场地路面的细碎颠簸，也能在车辆过弯时提供足够的侧倾支撑，避免侧倾过大影响驾乘操控感；后桥采用整体式驱动桥搭配硬轴连接，结构简单可靠，能承受大扭矩输出时的载荷冲击，适合低速大扭矩的电动动力输出特性，后期维护时仅需要定期检查轴承间隙与紧固件扭矩即可，不需要复杂的四轮定位调整。

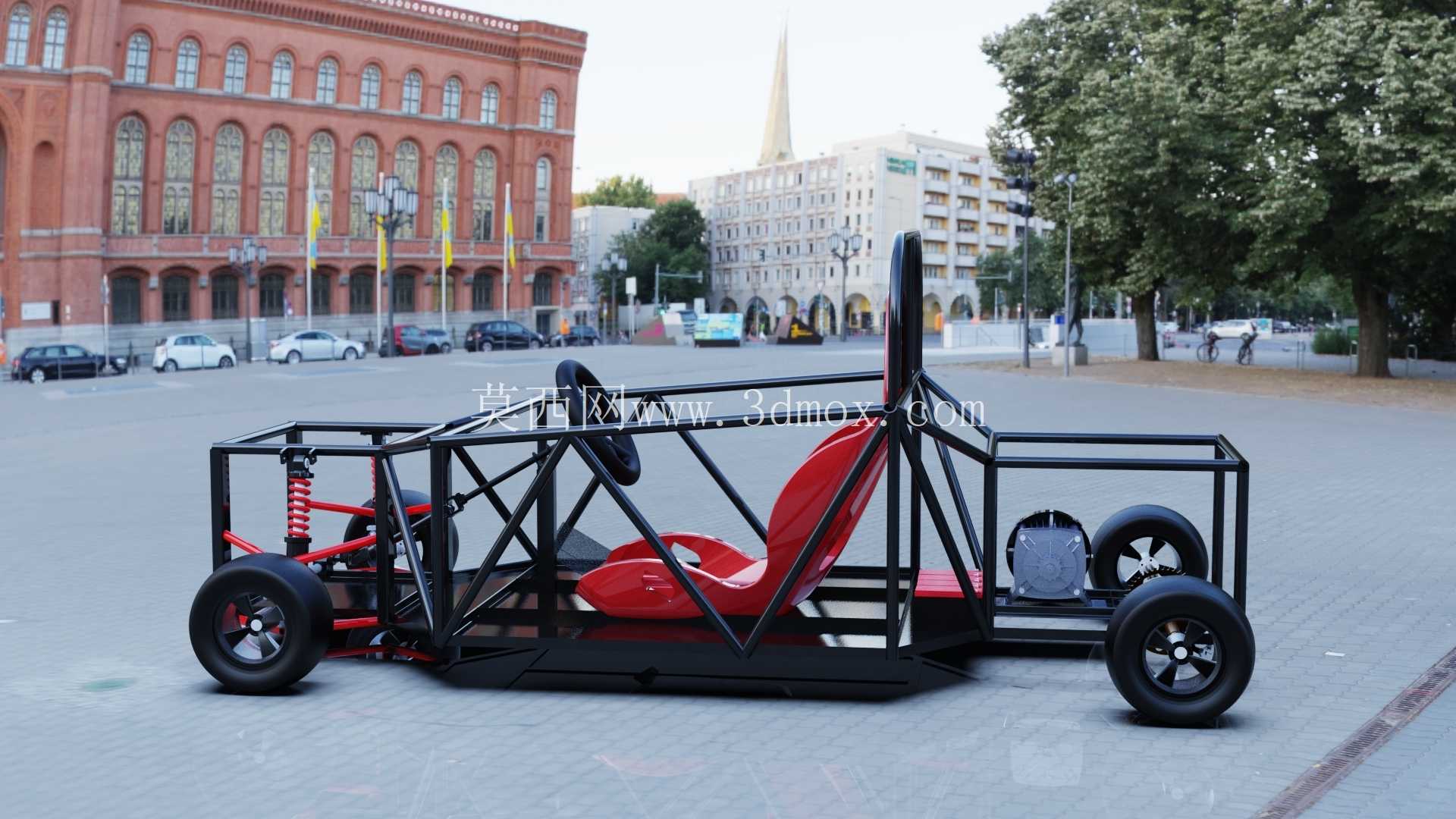

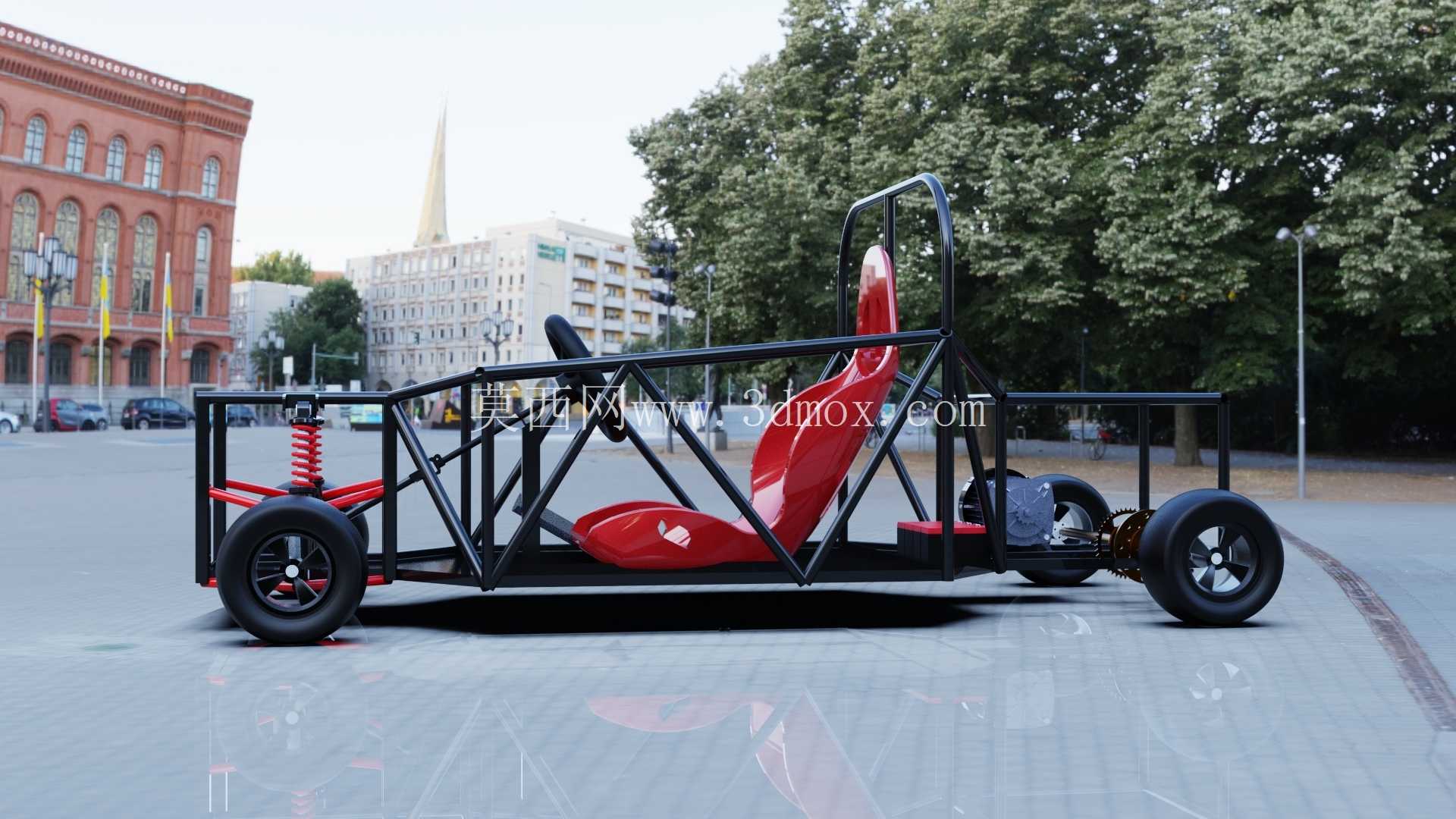

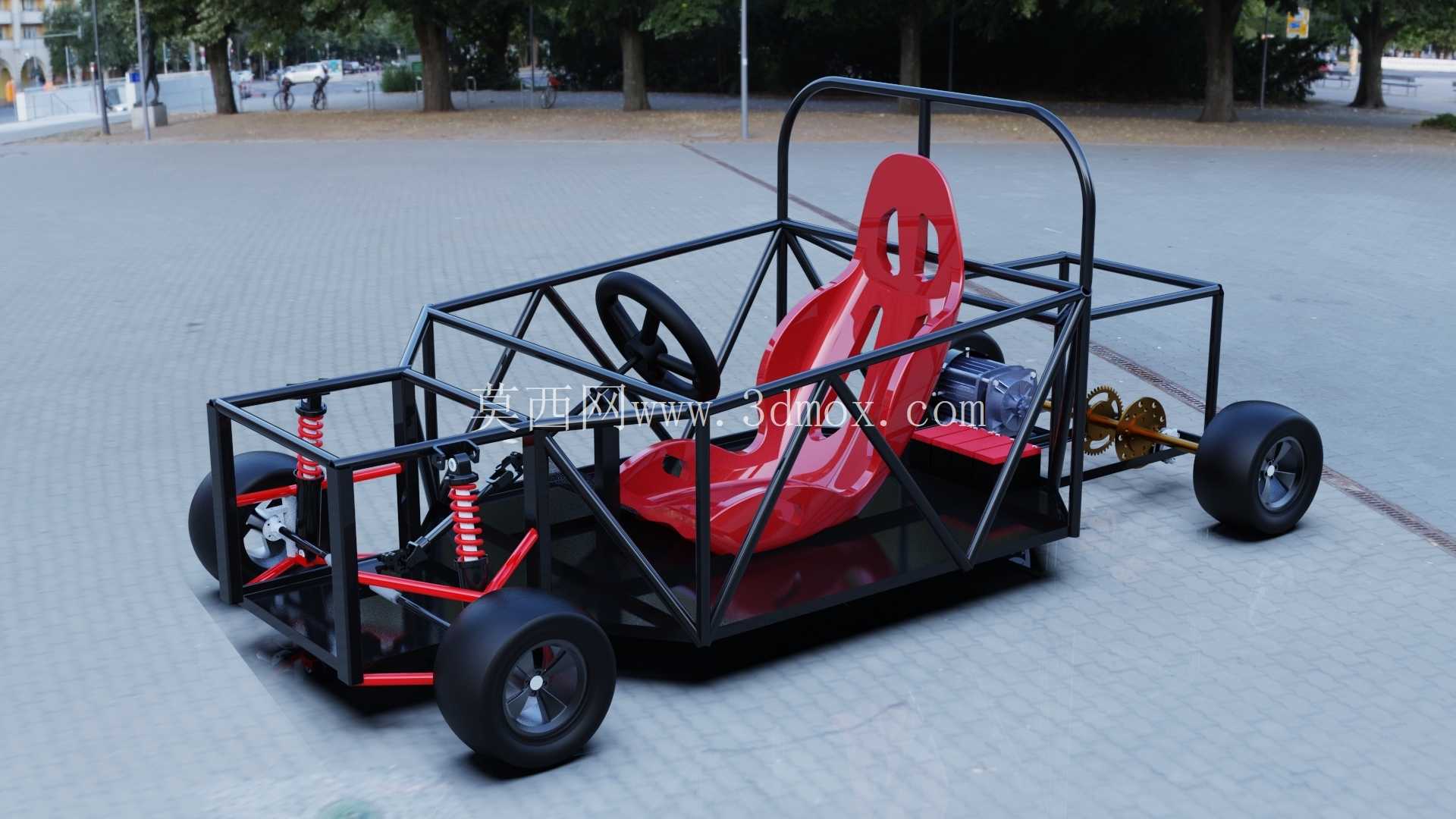

　　驾乘区域的设计优先考虑单人驾乘的人机工程，桶式赛车座椅固定在车架中部的低位位置，能降低整车质心，座椅的包裹性可以在过弯时给驾乘人员提供足够的侧向支撑，方向盘采用小直径竞技款，转向比设置偏大，转动方向盘时的前轮转向响应更直接，适配场地内小半径转弯的需求；防滚架结构与主车架整合为一体，在主驾乘区域上方形成环形防护结构，即使车辆出现意外侧翻，也能为驾乘人员留出足够的生存空间，避免头部直接接触地面。

　　设计过程中首先确定的是整车的安装边界尺寸，整车长度控制在2.2米以内，宽度控制在1.3米以内，高度不超过1.2米，这个尺寸可以适配大多数室内外游乐场地的通道宽度，同时也能满足小型拖挂车的运输需求，不需要特殊的运输资质；轴距设置在1.5米左右，轮距与轴距的比例经过匹配，保证低速行驶时的转向灵活性，同时避免轴距过短导致的高速行驶稳定性不足问题，虽然这类车型的最高设计时速不超过45km/h，但合理的轴荷分配与轮距轴距比，能避免急打方向时出现侧翻风险。

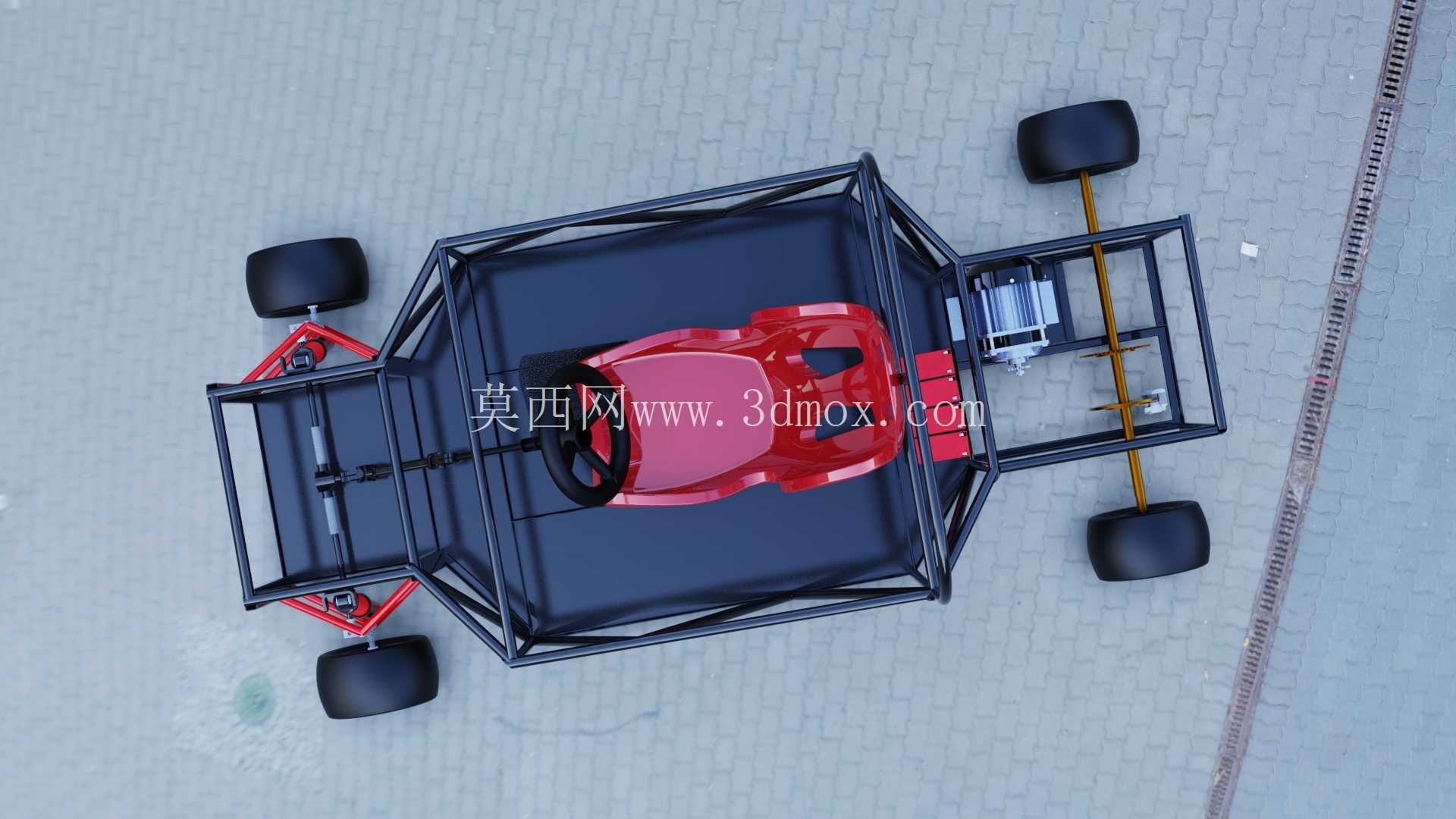

　　零部件的安装边界全部在车架设计阶段就预留了安装位，比如前悬架的减震器上安装点、下控制臂的铰接点、转向机的固定位、后驱动桥的安装吊耳、电池组的固定支架、动力单元的安装支座，全部与主车架焊接为一体，不需要后期额外打孔改装，装配时可以按照模块化的思路依次安装前悬总成、转向总成、动力后桥总成、电池组、制动系统、座椅与外覆件，装配流程清晰，适合小批量组装作业。制动系统采用四轮碟刹结构，制动踏板与主缸的安装位置在车架前部，通过制动管路连接四个车轮的制动卡钳，制动力分配比例偏向于后轴，匹配后驱车型的制动载荷转移特性，避免制动时前轮过早抱死失去转向能力；电池组布置在驾乘人员座椅下方的车架低位区域，这个位置的空间利用率最高，同时电池的重量可以进一步降低整车质心，而且不会占用驾乘人员的腿部空间，电池的安装支架设计了快拆结构，后期维护更换电池时不需要拆解其他部件，操作便捷。转向系统采用齿轮齿条式转向机，直接连接方向盘转向柱与前轮转向节，没有多余的传动连杆，转向虚位小，操控指向精准，适合场地内的灵活操控需求。整车没有设计多余的外观覆盖件，仅在车架前部、侧面设置了简易的防护挡板，避免行驶过程中路面的碎石溅到驾乘人员身上，同时也能降低整车自重，提升续航表现，自重控制在200kg以内，搭配常规的铅酸或锂电池组，可以满足2-3小时的连续场地运营需求。
