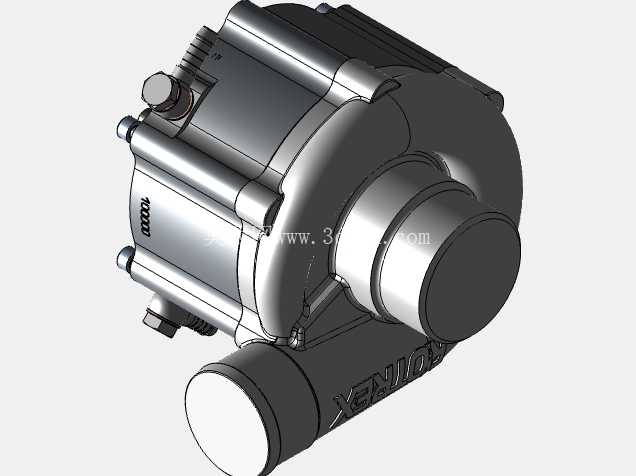

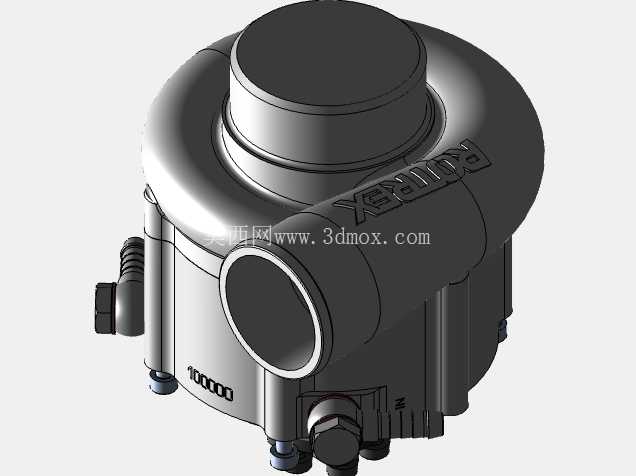

Rotrex离心式机械增压器外壳结构设计

　　从实际工程应用来看，这类离心式增压器不同于 Roots式容积型增压器的结构逻辑，其压气机端采用离心式叶轮布局，外壳的压气机蜗壳流道需要匹配叶轮的出气角度，实现气流的动能向压力能的平稳转换，因此外壳的流道曲面弧度、内壁光洁度要求都在建模阶段做了精准还原，蜗壳的出口法兰采用标准圆形接口，可适配不同口径的增压进气软管，法兰边缘预留的卡箍安装位深度经过校准，能够保证高压工况下的密封可靠性，不会出现增压压力泄漏的问题。在小排量动力升级、改装车动力调校以及小型特种动力单元的配套场景中，离心式增压器的外壳结构直接决定了整机的安装适配性、运行稳定性与流道效率，本次呈现的Rotrex系列增压器外壳，覆盖C15-60与C30-64两个常用规格，核心定位是为动力改装、小型动力单元增压匹配提供精准的安装模拟参照，帮助结构工程师在整车机舱布局、附属管路排布阶段完成干涉校验，避免实装阶段出现空间冲突。

　　从安装边界来看，该系列增压器外壳的主体采用蜗壳与中间体结合的一体式铸铝结构造型，主体最大外径集中在叶轮腔位置，安装脚位分布在中间体下方，三个固定支脚的孔位坐标完全对应实装参数，支脚的衬套安装沉孔深度做了明确标注，工程师在做安装支架设计时，可以直接提取孔位坐标完成支架的折弯、打孔设计，不需要反复测绘实件。增压器的进气口位于蜗壳轴向中心位置，进气口的内径尺寸匹配常用的高流量空气滤清器出口规格，接口处的台阶定位结构能够保证进气软管安装后不会出现滑脱，旁通阀的安装座位于蜗壳的侧上方，安装面的平面度、螺纹孔深度都按照实际装配要求做了还原，方便工程师匹配旁通阀的安装支架、真空管走线布局。在设计思路上，该外壳建模过程中优先保证了安装基准的统一性，将中间体的输入轴中心作为整个装配的基准原点，所有安装孔位、接口法兰的坐标都基于该原点标注，避免了装配过程中出现的基准偏移问题。考虑到实装过程中增压器需要靠近发动机排气侧的高温区域，外壳的散热筋布局在中间体的圆周方向，筋条的高度、间距都参考了实际产品的散热需求，既能够保证高速运转过程中润滑油腔的热量散发，又不会额外占用过多的机舱空间。

　　针对改装场景中常见的空间局促问题，该外壳模型还原了所有的外部凸起结构，包括侧面的转速传感器安装座、下方的润滑油进出油口接头，这些细节结构在机舱布局校验中往往是容易出现干涉的位置，比如油口接头的朝向如果和车架纵梁冲突，就需要调整增压器的安装角度，或者定制异形接头，模型中完整保留这些结构，能够让工程师在设计阶段就完成所有空间校验，减少实装阶段的改装工作量。从流道设计来看，蜗壳的型线采用等熵效率最优的渐扩式结构，从叶轮出口到蜗壳出口的截面面积逐步增大，能够让高速流出叶轮的空气逐步减速升压，减少气流湍动造成的压力损失，这部分曲面建模严格按照实际产品的流道参数构建，对于需要做进气管路流场仿真的工程师来说，可以直接提取流道曲面完成网格划分，不需要重新构建流道模型。

　　此外，外壳上的品牌标识、型号刻印位置都做了还原，方便在做装配渲染、方案展示时获得更贴近实品的视觉效果，安装支脚的减震垫安装槽深度也做了明确体现，工程师在选型减震垫时，可以直接根据槽位的尺寸匹配对应的橡胶减震垫规格，保证增压器运转过程中的振动能够被有效吸收，避免振动传递到车架造成座舱内的共振问题。在配套小型非道路动力单元的场景中，这类增压器的外壳尺寸紧凑，不需要对原有动力舱做大规模切割改造，只需要设计对应的安装支架即可完成装配，模型中提供的完整外形尺寸，能够帮助工程师快速判断增压器是否能够适配目标动力单元的安装空间，比如在小型沙滩车、雪地摩托的动力升级场景中，机舱空间远小于乘用车，精准的外形模型能够大幅缩短前期方案验证的周期，避免盲目采购配件后出现无法安装的问题。
