家用方管框架式力量训练深蹲架结构

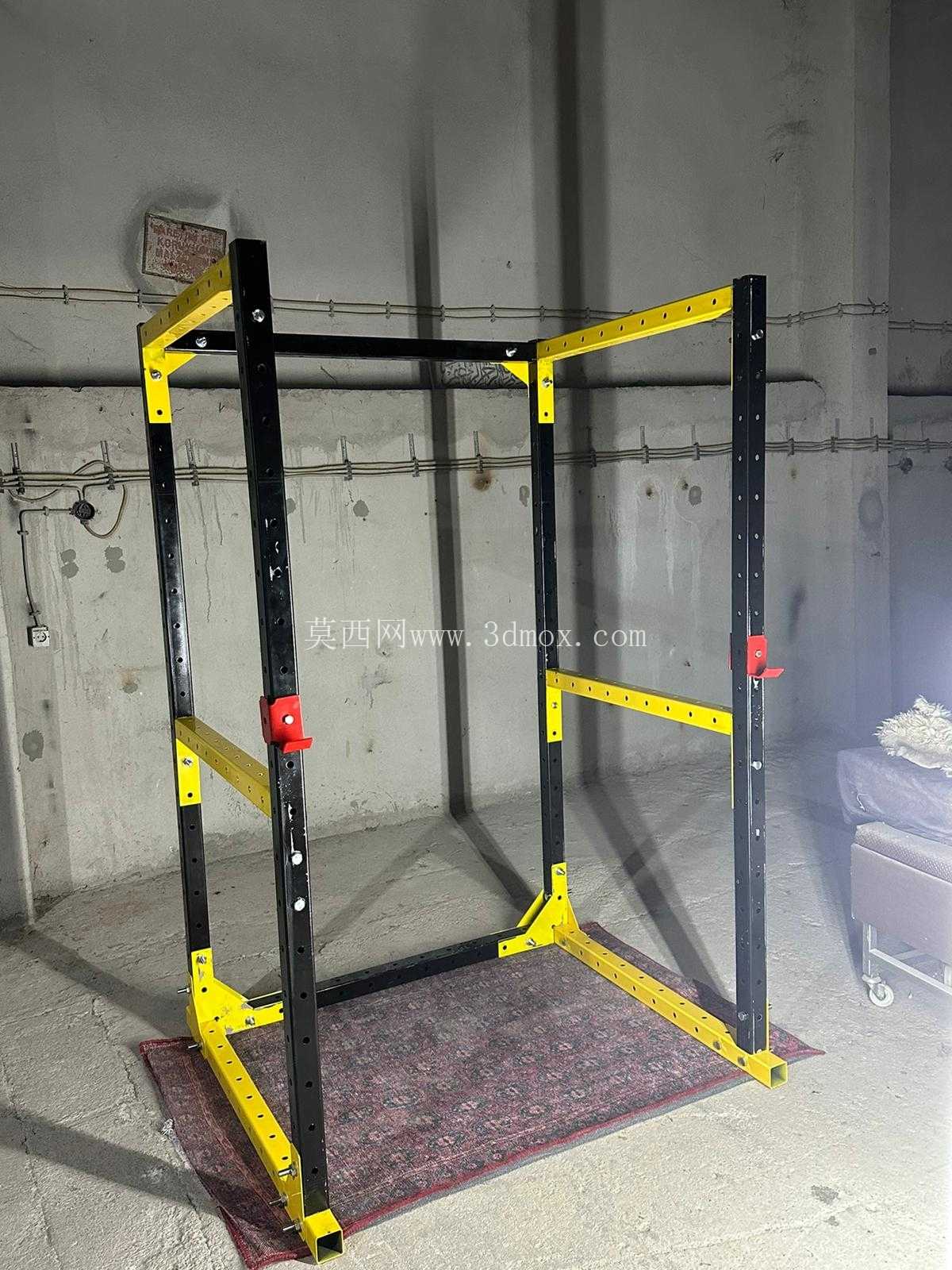

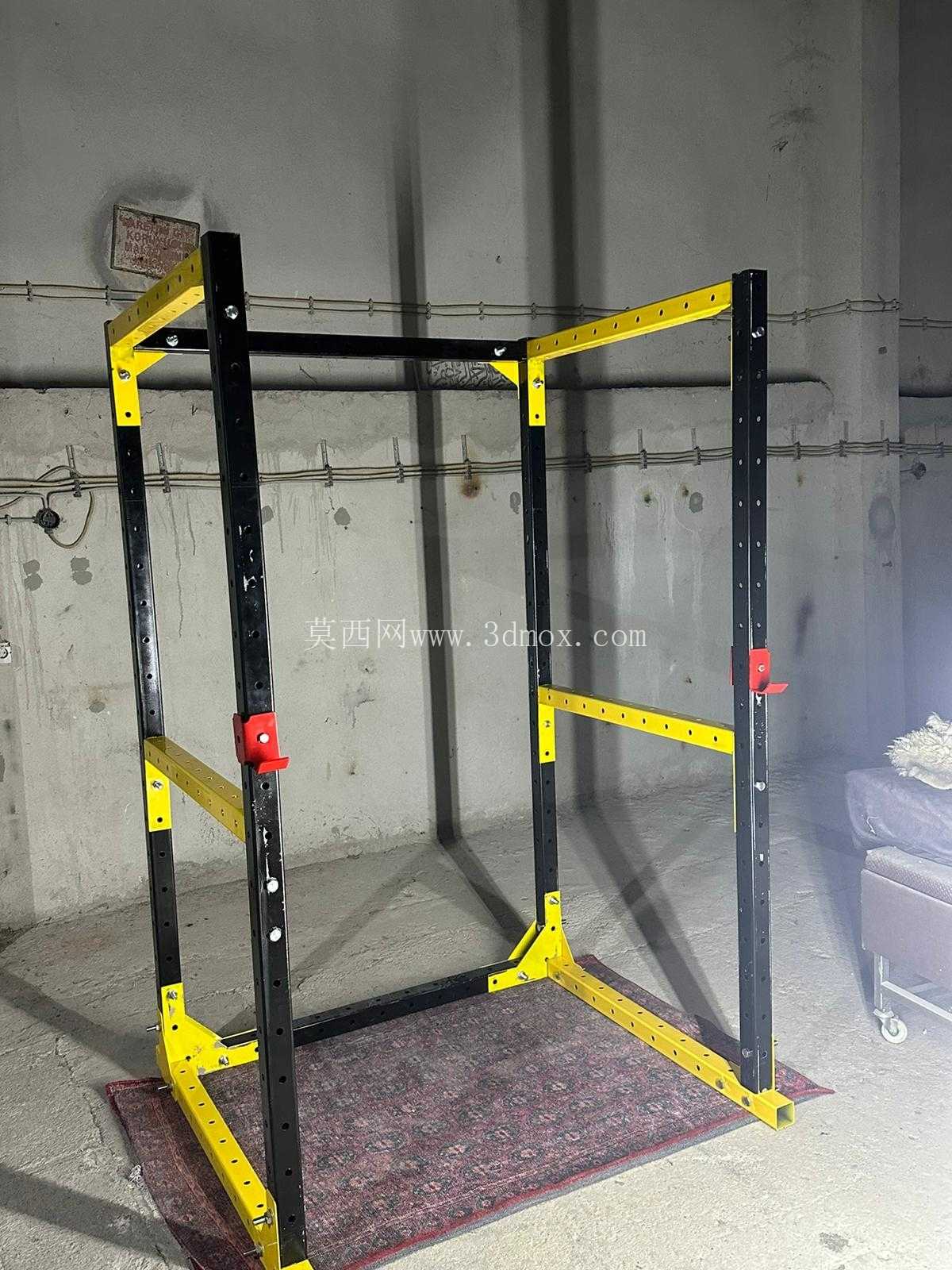

　　这款机架类结构主要面向家庭健身、小型工作室力量训练场景使用，核心作用是为杠铃深蹲、卧推等自由重量训练提供安全的承重支撑与防护边界，避免训练过程中杠铃失衡倾倒造成的运动损伤，相比商用大型综合训练架，结构更紧凑，占用空间更小，适配普通住宅的层高与摆放空间要求。从结构设计逻辑来看，整体采用模块化方管拼接思路，主立柱选用60x60x2mm规格的方形管材，这类管材的截面惯性矩适配家用场景下最大200kg以内的承重需求，既不会因管壁过薄出现受力形变，也不会因管壁过厚造成整体重量过大、搬运安装困难的问题。

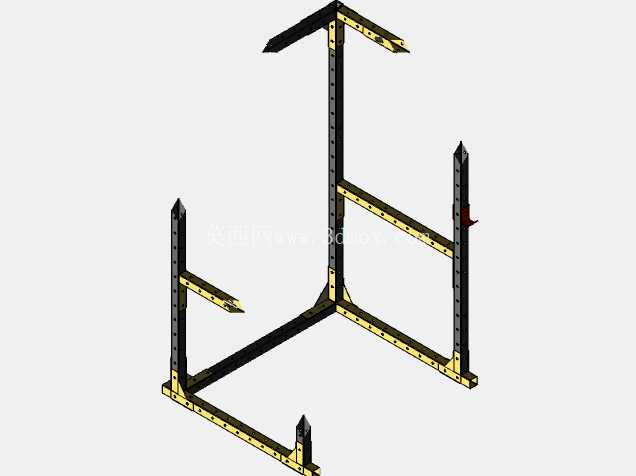

　　主立柱表面沿竖直方向加工有等间距的调节孔位，配套的橙色锁紧卡件可沿孔位上下调整高度，用来适配不同身高使用者的杠铃放置高度，也能满足深蹲、卧推、推举等不同训练动作的支撑高度需求，卡件采用插销式锁紧结构，插拔操作顺畅，锁紧后与立柱的贴合面做了防滑处理，承受杠铃竖向载荷时不会出现下滑移位的问题。框架的横向连接梁同样采用同规格方管，与立柱的连接位置采用冲压成型的角件做加固，角件与管材之间通过紧固件锁紧，相比直接焊接的结构，这种拼接式结构可以拆解为扁平部件包装，运输过程中占用的物流空间更小，用户收到货后也可以借助常规扳手自行完成组装，不需要专业焊接设备辅助安装。

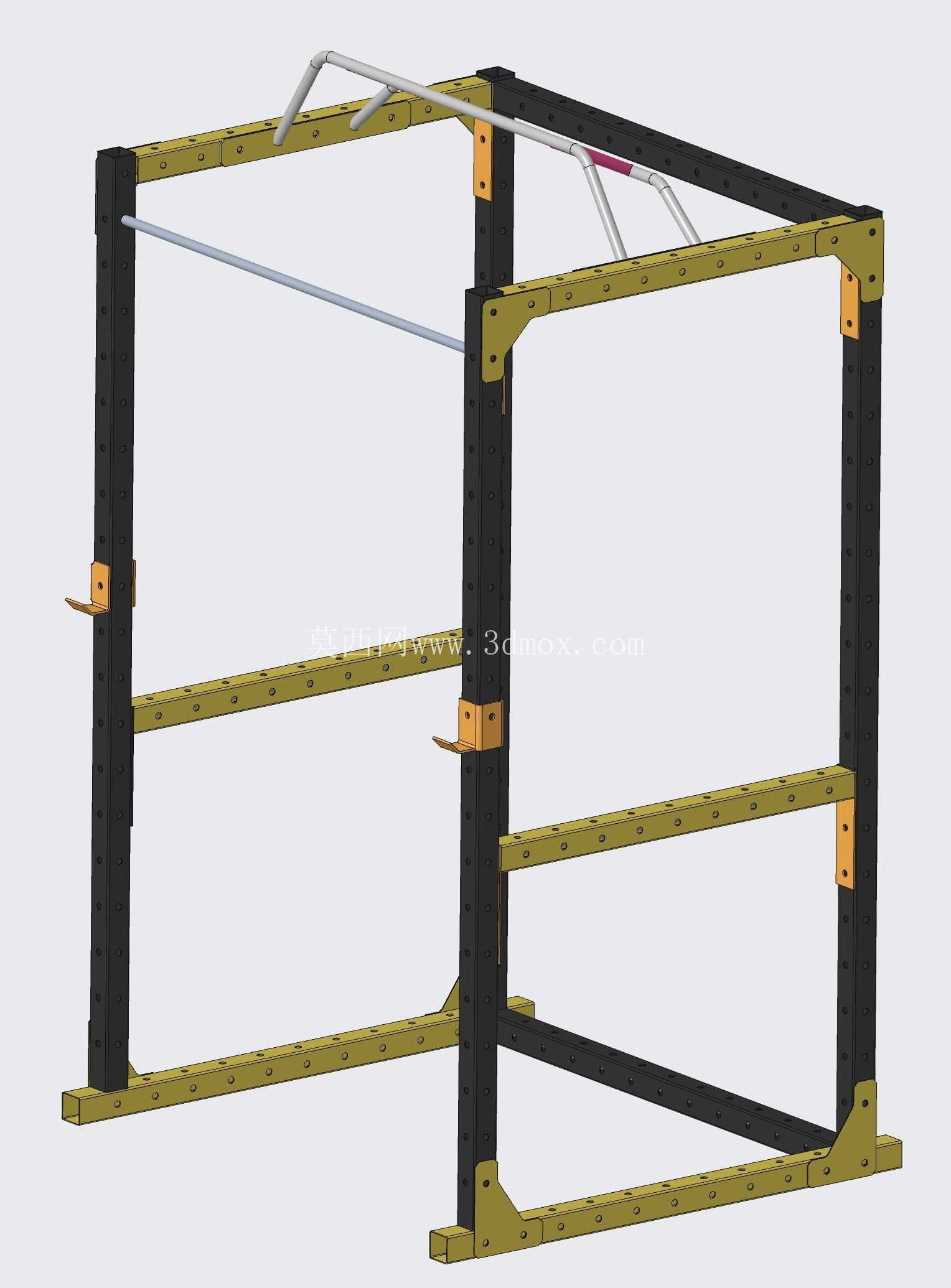

　　框架顶部设置有辅助引体向上的弧形握把，握把表面做了防滑纹理处理，不需要额外附加配件就能完成引体向上类的上肢拉类训练，提升了单台设备的训练动作覆盖范围；框架中部设置有一根横向的安全防护杆，训练时如果使用者力量不足无法完成动作，可以将杠铃直接搁置在防护杆上，不需要额外人员全程陪护也能完成大重量训练，防护杆的高度同样可以沿立柱孔位调整，适配不同动作的安全防护高度要求。从安装边界来看，整体框架的占地面积控制在1.2㎡左右，摆放时只需要预留后方10cm的墙面间隙、左右两侧各30cm的操作空间、前方1m的站人操作空间即可，普通家庭的阳台、书房边角、客厅空余区域都能满足摆放要求，不需要专门腾出独立的大空间作为健身区域。

　　结构设计过程中充分考虑了家用场景的使用痛点，所有棱角位置都做了圆弧过渡处理，避免日常走动时磕碰受伤；底部的支撑脚做了加宽处理，与地面接触的位置预留了防滑橡胶垫的安装槽，安装橡胶垫后可以避免训练过程中机架移位，也能减少杠铃放置时的震动传导，降低对楼下住户的噪音影响。相比市面上常见的薄管壁简易深蹲架，这款结构的所有连接节点都做了受力强化，立柱与横梁的连接角件覆盖了三个贴合面，受力时可以将载荷均匀分散到多根管材上，不会出现单根管材局部应力集中导致的焊缝开裂、管材弯折问题；调节孔位的间距设置为50mm，兼顾了调节精度与立柱整体的结构强度，孔位边缘做了倒角处理，不会出现应力集中导致的孔位开裂问题，长期反复插拔调节卡件也不会造成孔位变形。
