意大利OLI电动自行车中置驱动减速机构

这套驱动减速机构是面向电动助力自行车开发的中置动力输出核心部件，主要适配城市运动款电助力车型，安装位置位于车架五通区域，直接与曲柄传动结构衔接，相比轮毂驱动方案能更好保留整车配重平衡，不会额外增加轮组转动惯量，在爬坡、频繁启停的城市通勤、郊野轻越野骑行场景下都能提供稳定的动力辅助输出。

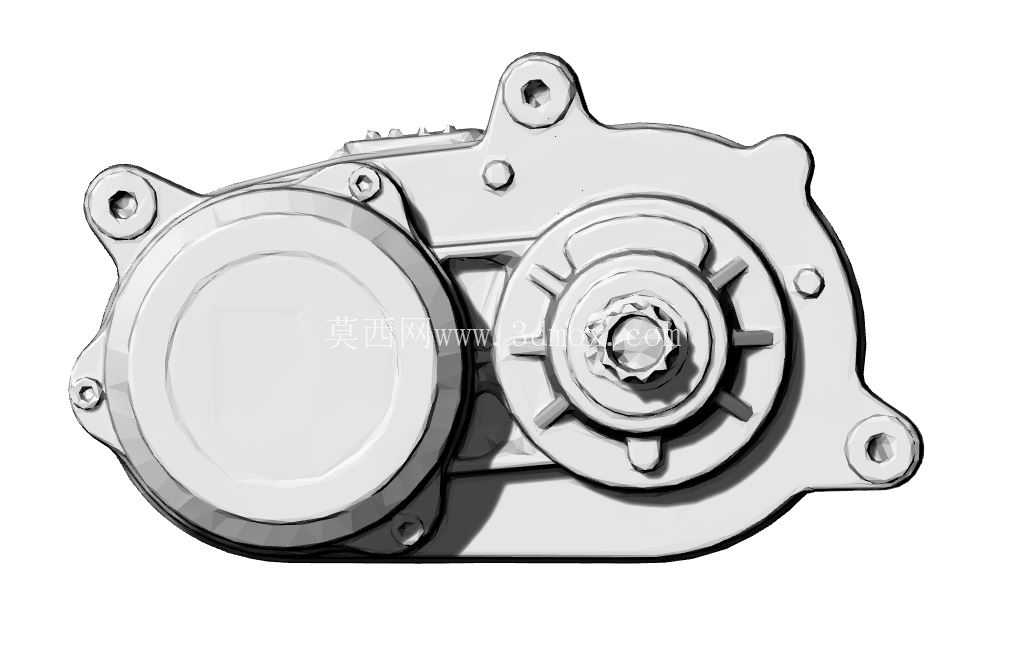

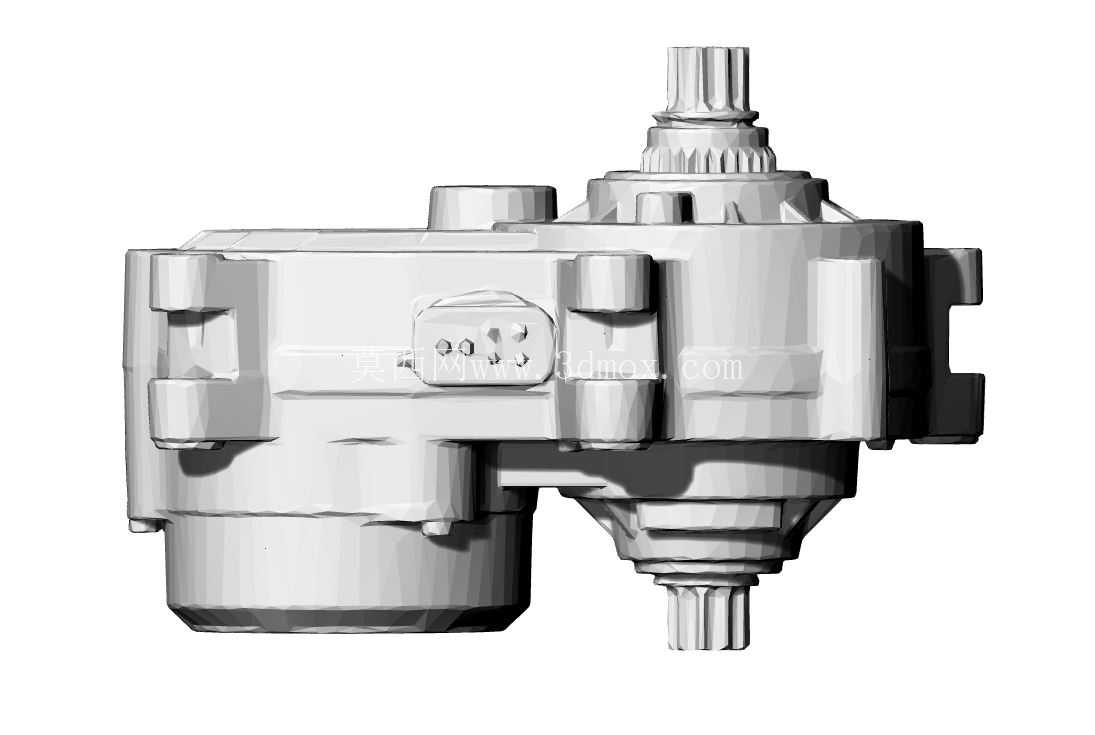

从结构设计来看，整体采用一体化压铸铝壳体作为承载基体，壳体上预留的三个带衬套的安装耳位，完全匹配常规运动自行车五通区域的安装孔位标准，安装时不需要对车架进行额外裁切改造，三个固定点形成稳定的三角支撑结构，能承受骑行过程中踏板踩踏、动力输出叠加带来的交变载荷，避免长期使用后出现固定位松动、壳体开裂的问题。壳体结合面采用止口定位加密封胶槽的设计，能满足IP65级别的防护要求，日常骑行遇到雨天溅水、路面扬尘都不会侵入内部传动腔，保证内部齿轮、轴承部件的长期润滑有效性。

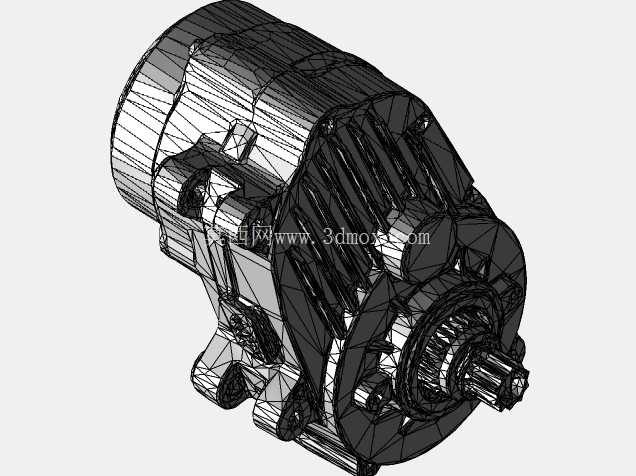

内部传动采用两级行星减速加平行轴齿轮的组合传动结构，输入端适配高速无刷直流电机的输出轴，通过行星架分流扭矩后传递到中间轴，最终通过输出端的花键结构与牙盘曲柄连接，整体减速比设定兼顾了高速骑行时的电机转速匹配与低速爬坡时的扭矩放大需求，额定输出扭矩能覆盖日常骑行的助力需求，不会出现助力迟滞或者扭矩过剩导致的窜动问题。输出端的花键采用标准方孔加花键的复合接口，能兼容市面上多数主流的自行车牙盘组件，后期维护更换配件不需要单独定制专用零件。

壳体外侧的端盖固定螺丝采用内六角沉头设计，螺丝头部完全沉入壳体沉孔内，不会突出壳体表面，既避免骑行过程中裤腿、线缆剐蹭螺丝头部，也能减少螺丝头部受到磕碰导致变形无法拆卸的问题。壳体上预留的两个小凸台定位点，是为了匹配车架上的走线卡扣、扭矩传感器安装位设计的，安装时可以直接将传感器、线束固定在预设位置，不需要额外在车架上粘贴固定座，减少装配工序的同时也能让整车走线更规整。

在设计建模过程中，所有安装孔位的位置度公差都严格按照自行车行业的安装标准设定，三个安装耳的中心距公差控制在0.1mm以内，保证装配时能顺利对位，不会出现强行安装导致的壳体应力集中问题。内部齿轮的齿形参数经过修形优化，在保证传动强度的前提下尽可能降低啮合噪音，骑行过程中动力介入时不会出现明显的齿轮异响，提升骑行的静谧性。轴承安装位的同轴度公差严格控制在0.02mm以内，避免高速运转时出现轴承偏磨、发热的问题，延长部件的整体使用寿命。

从安装边界来看，整体壳体的外轮廓尺寸经过优化，横向宽度不会超出五通区域的常规宽度范围，安装后不会与车架后下叉、前拨链器产生运动干涉，输出轴的中心高与常规自行车五通中心高完全一致，更换这套驱动机构不需要调整牙盘的链条线位置，能兼容现有的变速系统，不需要额外更换链条、飞轮等传动配件。壳体下部预留的泄油孔采用密封螺丝封堵，后期维护更换润滑脂时不需要完全拆解壳体，只需要拧下泄油螺丝就能排出旧润滑脂，维护操作更简便。

这套结构的设计充分考虑了自行车骑行的实际工况，所有受力部位都做了局部加厚处理，非受力区域则做了减薄挖槽设计，在保证整体结构强度的前提下尽可能降低部件自重，不会过多增加整车的重量负担，符合运动电助力自行车轻量化的设计趋势。
