城市通勤自行车刚性承载车架结构设计

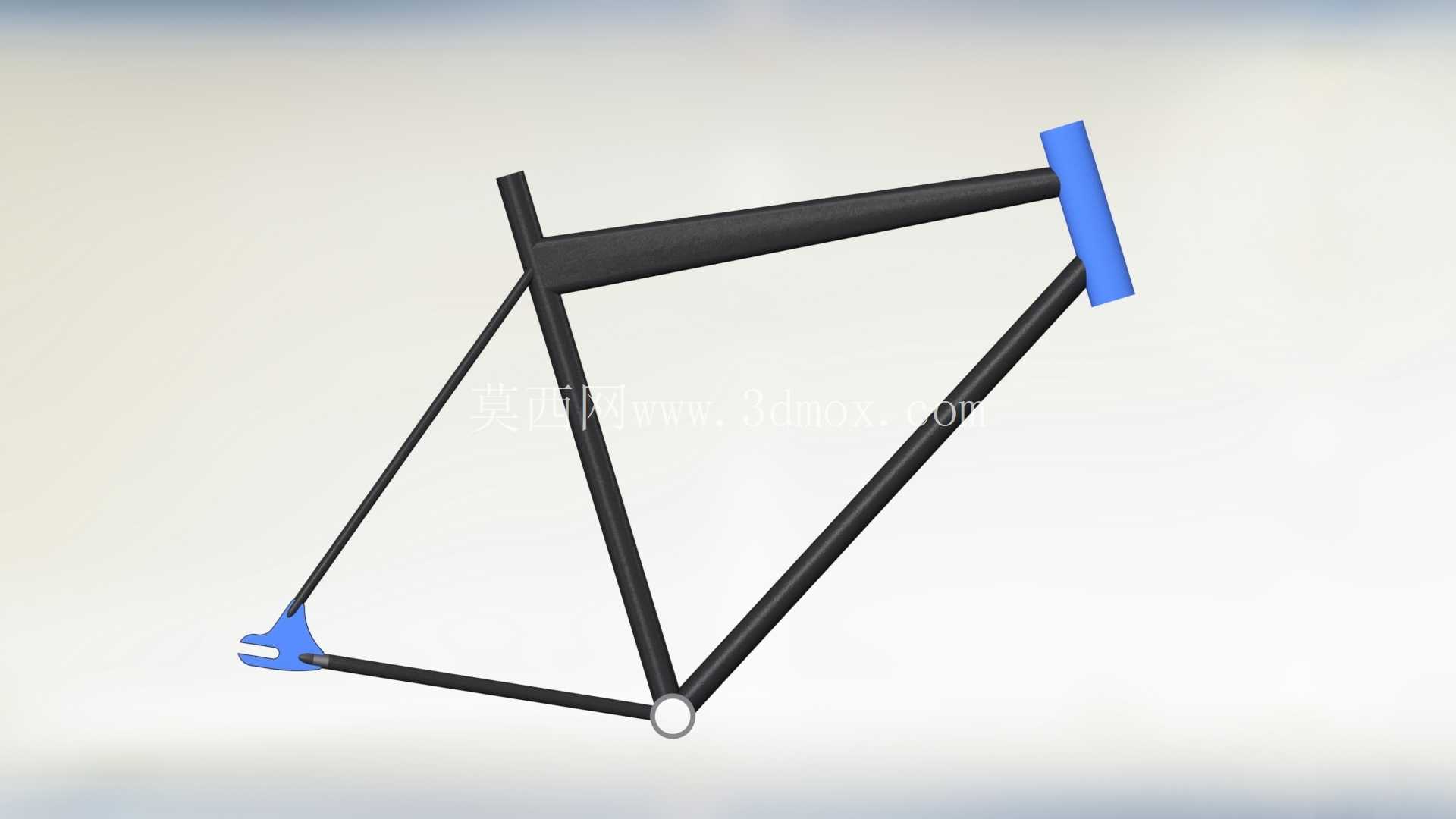

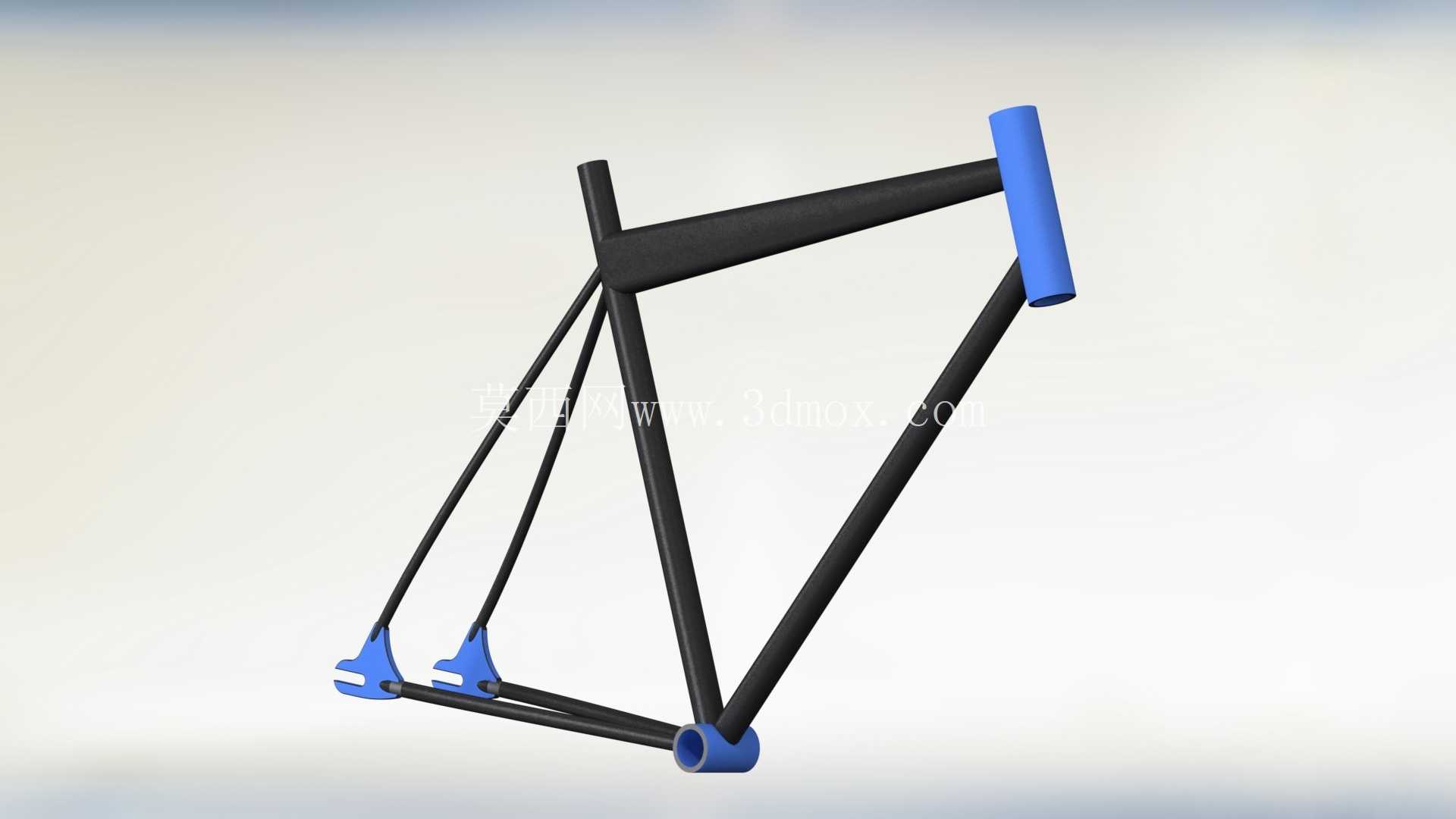

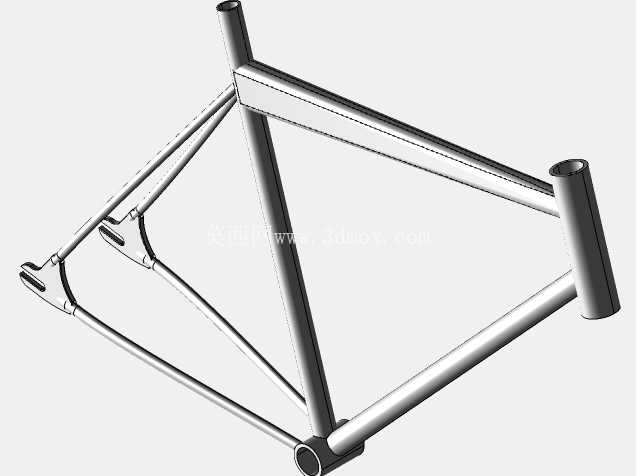

　　日常城市通勤场景下的自行车车架，是整车受力传递的核心载体，所有骑行过程中的载荷都会通过接触点最终汇集到车架结构上，设计阶段首先要明确的就是不同工况下的受力边界：直立骑行时，座管位置承受约70%的人体重量，头管位置承担前叉传递的路面冲击，后叉勾爪位置要承接后轮驱动时的扭矩反力，过坎冲击时瞬时载荷甚至能达到静态载荷的3倍以上，这些载荷边界是管材选型和角度设定的核心依据。这款车架采用经典的菱形几何布局，上管、下管、座管构成主三角结构，后上叉、后下叉与座管构成后三角结构，这种布局经过近百年的骑行验证，在刚性、重量、舒适性三者之间能取得最均衡的表现，没有多余的结构冗余，也不会出现受力薄弱点。

　　管材连接位置全部采用平滑过渡的焊接衔接，没有突兀的应力集中棱角，头管位置做了加长衬套设计，能够适配标准规格的碗组组件，保证转向过程的同轴度，避免长期使用后出现转向旷量。后下叉的开档尺寸严格匹配标准通勤车轮组的花鼓安装宽度，勾爪位置做了开口式设计，既方便轮组快速拆装，也能预留一定的链条张紧调节余量，适配不同磨损程度的链条使用，不需要额外加装张紧器就能保证传动系统的张紧度。座管位置的内径采用通用标准尺寸，能够适配市面上绝大多数常规座管配件，用户后期更换减震座管或者不同角度的座杆都不需要额外做改装。五通位置的同轴度公差控制在0.1mm以内，保证中轴安装后曲柄转动不会出现偏摆，减少传动过程中的动力损耗。

　　头管角度设定偏向通勤稳定性，没有采用运动车型的大前倾角度，低速骑行时的操控容错率更高，即使是骑行经验不多的用户也能轻松掌控车辆平衡，过弯时的转向半径适中，适合城市道路频繁转向、启停的使用场景。后上叉的造型做了轻微的扁平化处理，能够在保证纵向刚性的前提下，过滤一部分来自后轮的路面细碎震动，减少长时间骑行时的手部、臀部疲劳感，不需要额外加装后减震结构就能获得不错的滤震效果，同时也不会因为减震结构泄力影响踩踏效率。下管作为主三角中最长的受力管材，采用了变径设计，靠近头管位置管径更大，提升转向时的抗扭刚性，靠近五通位置管径适度收窄，在不降低强度的前提下控制整体重量。

　　所有管材的壁厚都经过受力仿真优化，高应力区域适当增加壁厚，低应力区域做轻量化处理，整体重量控制在合理区间，既不会因为过重增加骑行负担，也不会因为过度减重导致结构强度不足，应对日常通勤的载物、载人需求都有足够的安全余量。车架的安装孔位全部按照通用通勤车的配件标准预留，前叉位置可以适配标准V刹或者碟刹安装座，后三角位置预留了货架、挡泥板的安装孔位，用户后期加装通勤配件不需要额外打孔，直接用标准螺栓就能固定，避免自行打孔破坏车架的结构强度。走线位置设计在管材内侧，既可以避免刹车、变速线管被雨水、泥沙侵蚀，延长线管使用寿命，也能让整车外观更简洁，减少骑行过程中线管晃动产生的异响。这款车架的设计没有追求极致的运动性能，所有参数设定都围绕日常通勤的实用性展开，兼顾耐用性、维护便利性和骑行舒适度，能够适配城市铺装路面的绝大多数使用场景，不管是日常短途代步、通勤买菜，还是中距离的休闲骑行，都能提供稳定可靠的结构支撑。
