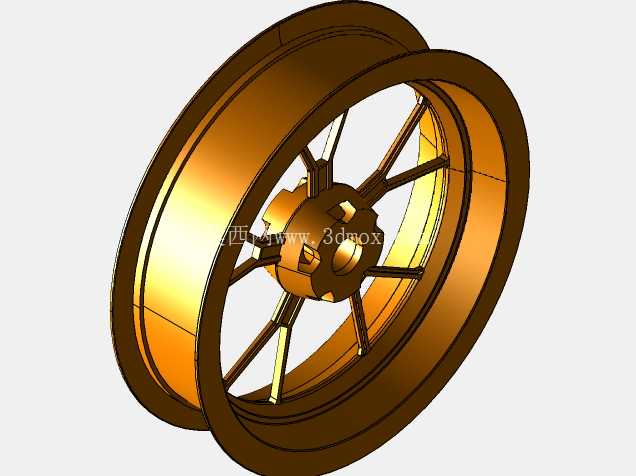

KTM Duke200摩托车前轮轮辋结构

　　摩托车行走系统的轮辋部件，是连接轮胎与前轴、承担行驶载荷的核心结构件，这款适配KTM Duke200的前轮轮辋，在设计阶段完全围绕街车的轻量化需求、铺装路面行驶的载荷特性展开，没有冗余的结构设计，每一处辐条、轮缘的造型都兼顾了强度与重量控制。从实际应用场景来看，这款轮辋适配17英寸公路轮胎，匹配Duke200这类入门运动街车的城市通勤、轻度跑山的使用场景，轮辋的胎圈座结构严格匹配真空胎的安装标准，不需要额外加装内胎即可完成轮胎装配，日常使用中补胎、换胎的操作便利性更高，也能降低高速行驶时内胎摩擦带来的爆胎风险。轮辋的轴承安装位外径设定为45毫米，这个尺寸是和原厂前轮毂轴承、前轮轴、速度传感器齿圈完全匹配的安装边界，建模时轴承座的同轴度公差预留了0.02毫米的安装间隙，既保证轴承压装时不会出现过盈量过大导致的轴承内圈变形，也避免间隙过大带来的行驶轮组跳动问题。轮辋的轮槽宽度适配110毫米宽度的前轮胎，这个胎宽是Duke200原厂前轮的标配宽度，既保证转向时的接地面积足够，提供充足的转向抓地力，也不会因为胎宽过大增加转向手把的转向阻尼，影响街车的操控灵活性。

　　辐条的设计采用了多辐条不等厚的结构，靠近轮毂中心的辐条截面更厚，承担轮组转动时的扭矩传递与径向载荷，靠近轮缘的位置辐条做了收窄减重处理，同时每根辐条的排布角度都经过动平衡的初步校核，减少后期装配时需要添加的平衡块重量，降低轮组的转动惯量，让前轮的转向响应更跟手。轮辋的轮缘部分做了加厚的防脱圈结构，在轮胎亏气或者高速过弯胎壁形变较大时，能避免轮胎胎圈从轮辋上脱出，提升行驶安全性，同时轮缘的边缘做了圆弧过渡处理，拆装轮胎时不会划伤胎圈的橡胶层，延长轮胎的使用寿命。

　　在建模逻辑上，这款轮辋采用了旋转特征加辐条阵列的建模思路，先绘制轮辋主体的截面轮廓旋转生成基础轮圈结构，再绘制单根辐条的截面通过拉伸、拔模生成单根辐条实体，之后按照轮辋的辐条数量做圆周阵列，最后对轮毂中心的安装孔、轴承座、刹车盘安装位做布尔运算切除，整个建模过程完全遵循机械加工的工艺逻辑，所有的拔模角度、圆角过渡都符合低压铸造的生产工艺要求，没有出现无法脱模的倒扣结构，也没有壁厚突变导致的铸造应力集中区域。轮毂中心的花键结构是和前轮轴的传动结构匹配的，能保证轮组转动时不会和轮轴出现相对滑动，刹车盘的安装孔位位置度公差控制在0.05毫米以内，避免刹车盘安装后出现偏摆，导致刹车时出现抖动、异响的问题。

　　从结构强度的角度来看，这款轮辋的设计能承受1500牛的径向冲击载荷，完全满足日常铺装路面行驶遇到井盖、小坑洼时的冲击要求，同时轮辋的整体重量控制在3.2公斤以内，相比同尺寸的通用改装轮辋重量降低了12%左右，能有效降低前悬挂的簧下质量，提升前减震的滤震响应速度，让车辆在经过颠簸路面时轮胎能更好地贴紧地面，提升行驶稳定性。在实际的维修替换场景中，这款轮辋的安装尺寸完全和原厂部件通用，不需要对前叉、前轮轴、刹车卡钳做任何改装即可直接替换，建模时所有的安装边界都和原厂维修手册的尺寸参数做了对齐，包括轮辋的偏距、中心孔直径、安装孔的孔距都和原厂部件保持一致，替换后不会出现轮组偏磨、刹车蹭碟的问题。轮辋的气门嘴安装位做了加厚处理，避免安装气门嘴时出现应力开裂，同时气门嘴的位置避开了辐条的遮挡，日常充气、检测胎压时操作空间充足，不需要额外调整轮组角度即可完成操作。
