改装款五辐19寸汽车轮毂结构设计

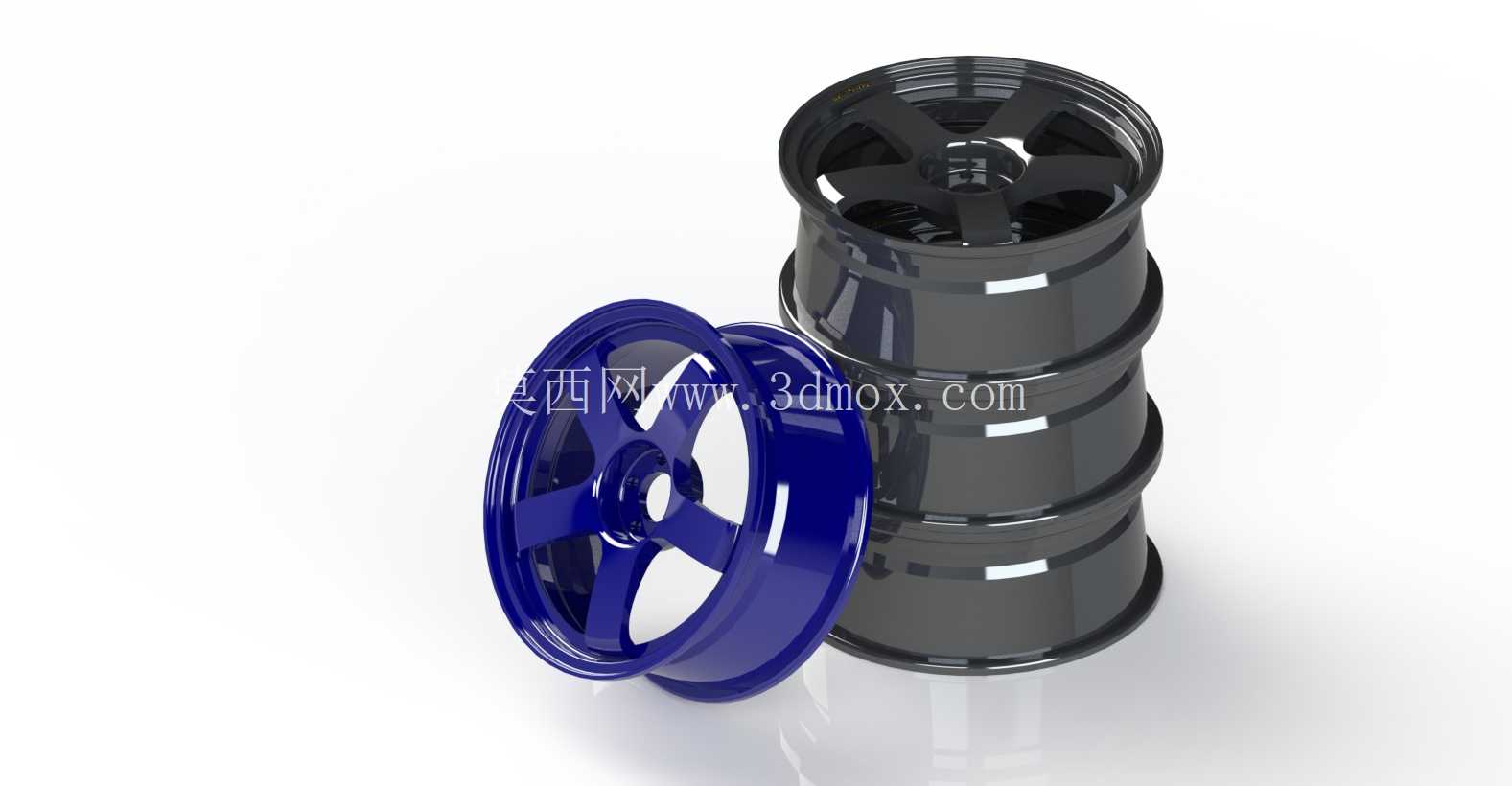

　　这款轮毂的设计原型源自经典的竞技款五辐轮毂结构，针对民用改装场景做了多处细节优化，核心围绕轮辐与轮辋衔接区域的应力分布做了结构调整，缩小了轮辐根部与轮辋之间的过渡圆角半径，在保证结构强度满足日常行驶、轻度赛道驾驶载荷要求的前提下，让视觉上的辐条立体感更强，更符合改装玩家对竞技风格的外观需求。从安装边界来看，这款轮毂适配19英寸轮胎规格，轮辋宽度为7.5J，对应的轮胎扁平比适配范围覆盖民用改装常用的40到45区间，PCD孔位适配日系多款主流乘用车型的安装参数，中心孔预留了变径圈安装余量，可以通过匹配不同规格的变径圈适配更多车型的轴头尺寸，避免安装后出现高速抖动的问题。

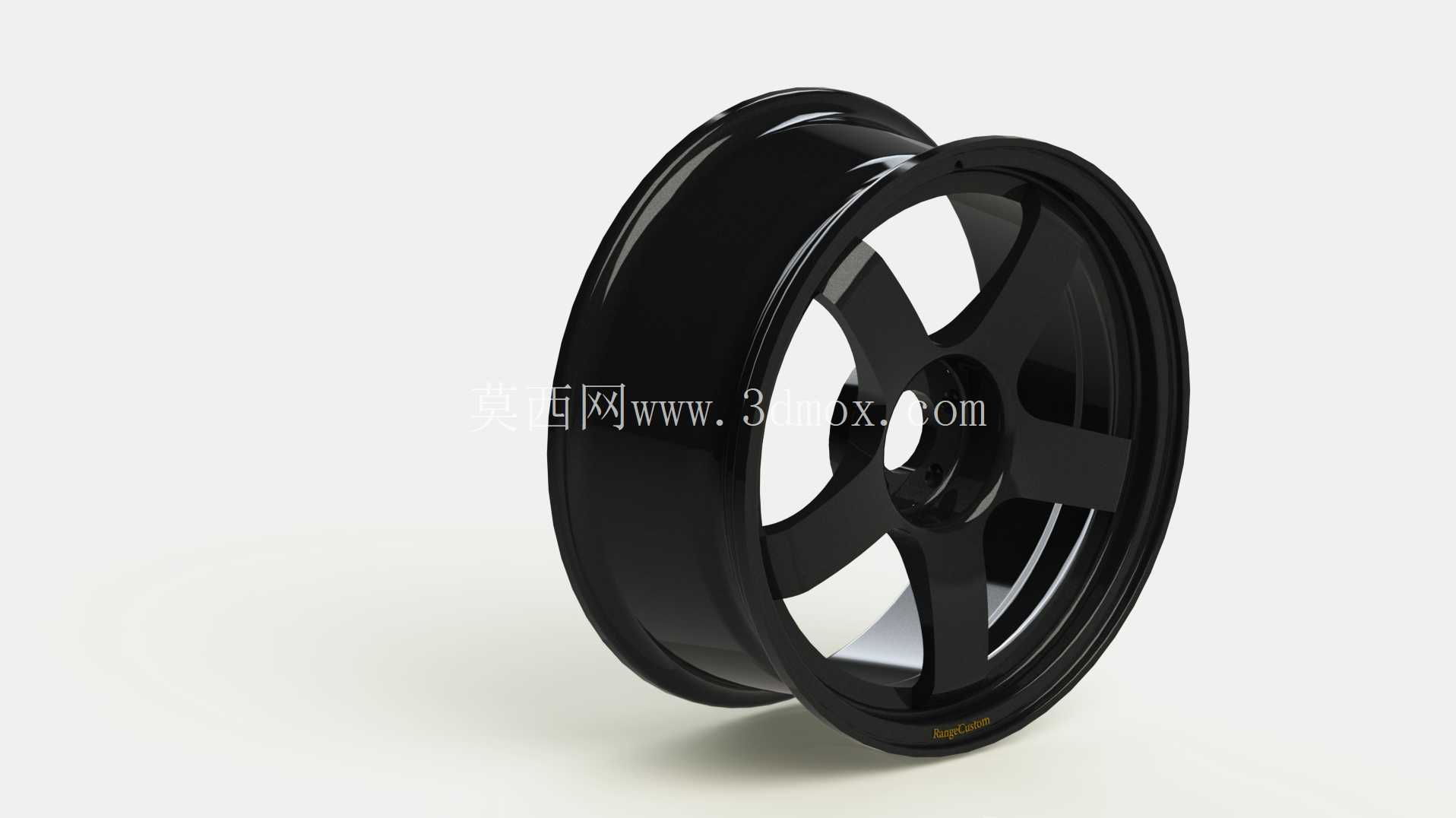

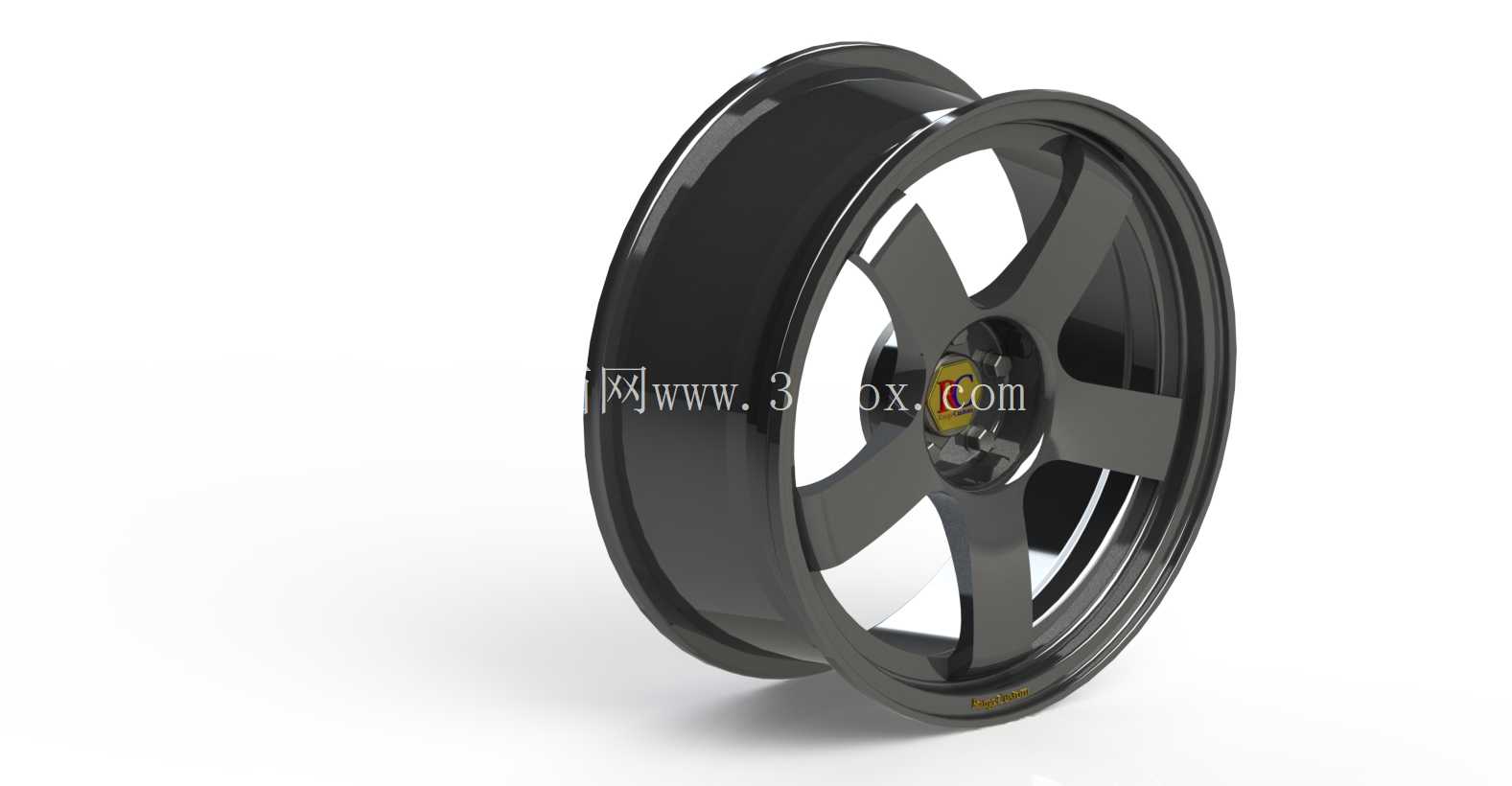

　　轮辐采用了经典的五辐大开口设计，这种结构除了外观上的运动感之外，实际使用中能够给刹车系统留出更大的散热空间，尤其是改装多活塞刹车卡钳的车型，大开口辐条不会遮挡卡钳，同时行驶中气流可以直接穿过辐条间隙带走刹车盘、卡钳产生的热量，减少连续制动后的热衰减概率，这也是竞技款轮毂普遍采用大辐条间隙设计的核心原因。在截面设计上，这款轮毂还原了真实量产轮毂的横截面结构，轮辋的胎圈座位置做了标准的凸峰设计，能够保证轮胎充气后胎圈牢牢卡在轮辋上，避免激烈驾驶时轮胎脱圈的风险，轮缘位置做了加厚处理，应对日常行驶中可能出现的路肩刮蹭，降低轻微刮蹭后轮辋变形、漏气的概率。

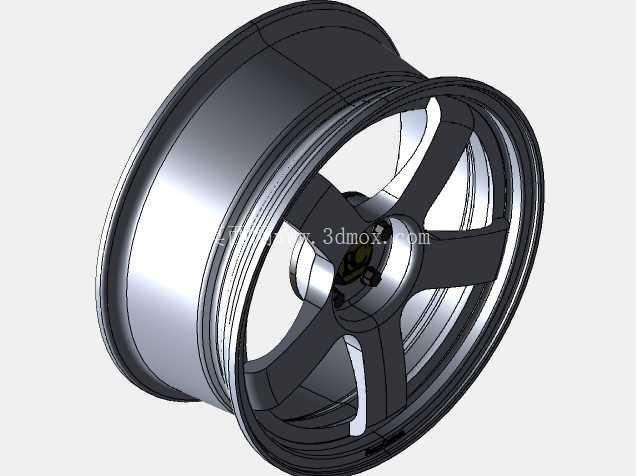

　　设计过程中针对轮辐的受力路径做了优化，每根辐条的截面从靠近中心安装盘的位置向外逐渐收窄，厚度也随着应力分布做了渐变处理，靠近安装盘的辐条根部厚度更大，能够承受车辆起步、制动、过弯时传递到轮毂的扭矩与侧向载荷，靠近轮辋的辐条末端厚度适当减薄，在不影响整体强度的前提下控制轮毂整体重量，降低簧下质量，提升车辆的悬挂响应速度。轮毂中心的安装面做了平整化处理，与轴头贴合的面平面度控制在量产轮毂的标准公差范围内，保证安装后轮毂与轴头完全贴合，不会出现应力集中导致的轮毂开裂问题，螺栓孔的位置做了沉台设计，能够让轮毂螺栓的锥面/球面完全贴合，保证螺栓夹紧力均匀分布，避免长期使用后螺栓松动。

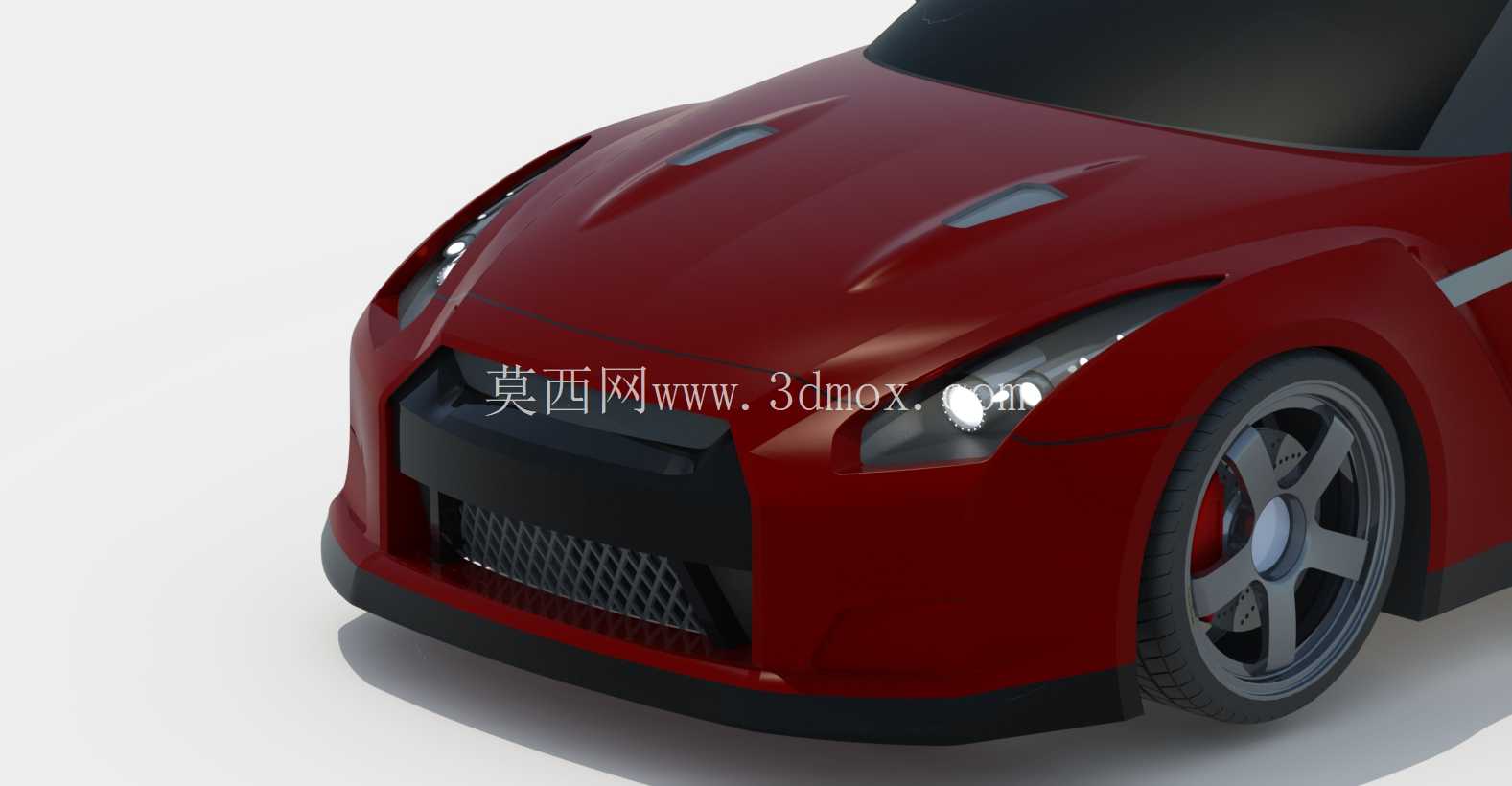

　　从实际应用场景来看，这款轮毂既可以用于民用街车的外观改装，也可以用于赛道日体验的竞技改装，结构设计上兼顾了日常行驶的耐用性与竞技场景的散热、强度需求，轮辋的气门嘴孔位置预留了标准的安装位，适配常规的橡胶气门嘴与金属气门嘴，不需要额外做打孔加工。辐条背面做了偷轻处理，在不影响辐条结构强度的位置去除了多余的材料，进一步降低轮毂自重，同时偷轻槽的位置做了圆角过渡，避免应力集中导致的辐条断裂问题。轮辋的内侧预留了平衡块安装位置，既可以适配传统的挂钩式平衡块，也可以适配粘贴式平衡块，满足不同轮胎店的动平衡操作需求。整体设计没有多余的装饰性结构，所有的造型细节都围绕实际使用中的功能需求展开，比如辐条表面的造型线条除了提升视觉效果之外，也能够在一定程度上引导气流穿过辐条间隙，提升刹车散热效率，轮缘的凸起结构除了保护轮辋之外，也能够在轮胎缺气时对胎侧起到一定的支撑作用，降低缺气行驶时轮胎脱圈的风险。
