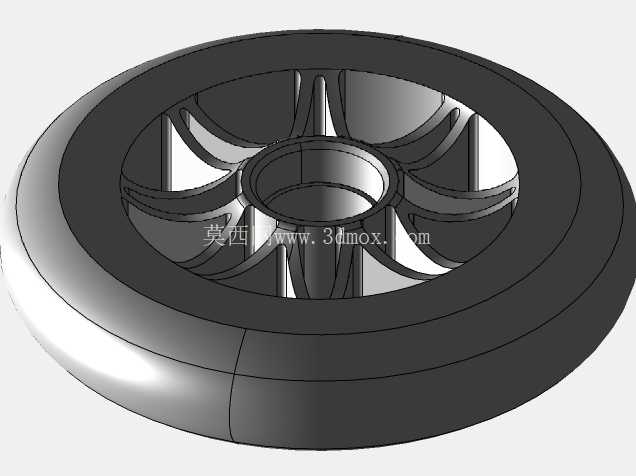

110毫米辐条式工业滚轮结构设计

　　这款直径110毫米的滚轮，在轻型输送设备、便携工装移动单元、小型AGV辅助行走机构里的适配性很强，做结构设计的时候首先要平衡轮体自重和承载刚性的矛盾，毕竟很多应用场景里滚轮是随设备频繁启停、反复转向的，过重的轮体会增加驱动端的负载，刚性不足又会在长期受压后出现轮缘形变、转动卡滞的问题。从结构上看，这款滚轮采用了中心轮毂加放射状辐条的设计，中心安装孔做了加厚的轴套段，用来和转轴配合传递扭矩，轴孔的配合面预留了合理的公差带，既可以适配光滑销轴的间隙配合安装，也能根据使用需求加工键槽实现周向固定，避免轮体和转轴之间出现相对滑动磨损。

　　辐条采用了均匀分布的曲面流线型结构，不是简单的直辐条设计，这种曲面结构在注塑或者机加工成型的时候，能更好地分散轮面传递来的载荷，把垂直方向的压力均匀传导到中心轮毂位置，避免应力集中在辐条和轮毂的连接根部，很多直辐条滚轮在长期重载使用后，容易在辐条根部出现裂纹，这种曲面过渡的结构就能大幅降低这类失效风险。轮缘部分做了双层阶梯结构，外层是接触地面或者轨道的工作段，表面做了光滑的圆弧过渡，滚动的时候接触应力更小，不管是在平整的环氧地坪、硬质PVC输送轨道还是金属导轨上滚动，都能保持平稳的接触状态，不会出现明显的跳动；内层的阶梯挡边可以起到限位作用，当滚轮在带导向边的轨道上运行时，挡边能和轨道侧面配合，防止轮体脱轨，不需要额外加装导向轮就能实现直线行走的导向需求。

　　设计的时候特意把辐条之间的镂空区域做了加大处理，一方面是为了减少材料用量降低轮体自重，另一方面在一些有粉尘、碎屑的使用场景里，镂空区域不容易积攒杂物，哪怕有细小的颗粒落到轮体内部，转动的时候也能顺着镂空缝隙甩出去，不会卡在辐条和轮毂之间影响转动顺畅度。安装边界上，中心轴孔的轴向长度和轮体总宽度做了匹配设计，安装的时候两侧可以加装标准尺寸的深沟球轴承，轴承外圈和轮毂内孔过盈配合，内圈和转轴配合，转动阻力小，维护的时候只需要定期加注润滑脂就能长期使用，不需要整体更换轮体。轮体的外圆做了高精度的同轴度控制，转动的时候径向跳动量控制在很小的范围内，用在对行走平稳性有要求的设备上，不会因为轮体本身的圆度问题导致设备运行抖动。

　　很多人做滚轮设计的时候容易忽略轮缘的圆角处理，这款滚轮的外边缘做了小半径的倒角，既避免了锐边在安装的时候划伤操作人员，也能在滚轮经过地面微小缝隙或者接缝的时候，更顺畅地滚过，不会出现卡滞或者磕碰掉边的问题。在实际选型的时候，这款110毫米直径的滚轮适合单轮承载在中等载荷区间的场景，相比同尺寸的实心滚轮，自重降低了近四成，转动惯量更小，驱动的时候需要的启动力矩更低，对于用小型直流电机驱动的移动设备来说，能有效降低电机的功率选型要求，减少设备的整体能耗。另外轮体的结构对称性做的很好，做静平衡测试的时候不需要额外做配重处理，高速转动的时候不会出现明显的振动，哪怕是用在转速相对较高的输送辊道场景里，也能保持稳定的运行状态。辐条的厚度从轮毂位置到轮缘位置做了渐变处理，靠近轮毂的位置厚度更大，因为这里是扭矩传递的核心区域，更大的截面能承受更大的剪切力，靠近轮缘的位置厚度适当减薄，在不影响整体刚性的前提下进一步减轻重量，这种变截面的设计思路比等厚度的辐条结构材料利用率更高，也更符合轻量化的设计趋势。
