多连杆联动式重载抓钩结构设计

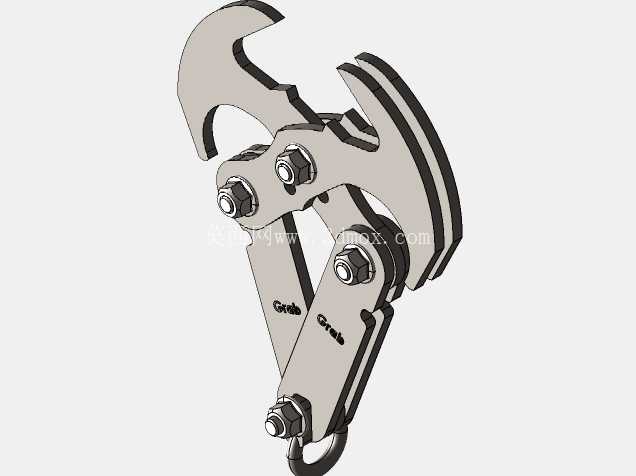

这款多连杆联动抓钩的结构设计，核心围绕重载夹持场景的受力可靠性展开，在户外吊装、应急救援、物料转运等需要临时抓取锚点的工况下，这类构件的受力表现直接决定作业安全。从结构布局来看，整个抓钩采用对称式双片侧板作为承载基体，所有铰接点均采用螺栓加轴套的配合形式，避免连杆摆动过程中出现侧板偏载磨损，钩头部分做了内凹弧面的咬合齿设计，当抓钩承受向外的拉扯载荷时，多连杆机构会触发自锁效应，载荷越大钩头的咬合夹紧力就越强，不会出现脱钩滑脱的问题。

设计阶段首先要明确安装边界：抓钩尾部预留了标准吊环连接位，可直接与卸扣、钢丝绳索具连接，整体收拢状态下的横向尺寸控制在窄幅区间，能够顺利伸入狭窄的缝隙、孔洞内完成锚点抓取，完全张开时钩头的开口跨度可以覆盖常规圆钢、角钢、建筑构件棱边的夹持需求，不需要额外调整配件就能适配不同形状的被抓取物。连杆的铰接点位置经过受力校核，将整个机构的死点位置设置在额定载荷的受力方向上，只要载荷沿钩体轴向拉扯，机构就始终处于锁止状态，只有主动操作尾部的解锁结构才能让钩头张开，避免作业过程中受震动、载荷波动出现意外脱开。

从实际应用场景出发，这类抓钩既可以作为户外攀爬的辅助锚定工具，也能在车间临时吊装作业中作为快速夹持吊具使用，相比传统的固定式吊钩，它不需要提前穿入吊点，只要对准被抓取位置施加轴向拉力就能自动完成锁紧，操作效率提升明显。结构上所有的受力棱边都做了圆角过渡，避免应力集中导致的构件断裂，侧板上的镂空减重设计在不降低结构强度的前提下，尽可能降低了整体自重，方便单人手持操作。每个铰接螺栓都采用防松螺母锁紧，长期重复使用也不会出现销轴松动移位的问题，钩头的咬合面做了硬化处理，反复夹持硬质构件也不会出现过度磨损导致的咬合间隙变大。

在建模过程中，所有连杆的运动行程都做了干涉检查，确保钩头从完全张开到完全锁止的整个摆动过程中，相邻构件之间不会出现卡滞、摩擦的问题，各铰接点的配合间隙控制在合理范围，既保证摆动灵活，又不会出现过大的旷量影响夹持精度。整体结构没有复杂的异形零件，所有板材都可以采用常规激光切割下料，铰接销轴采用标准紧固件，加工门槛低，后期维护更换配件也十分方便，不需要定制特殊零件就能完成整机组装。针对不同的载荷等级需求，只需要调整侧板厚度和铰接销轴的直径，就能衍生出不同承载规格的系列化产品，整体结构的拓展性很强，不需要大幅改动整体连杆布局就能适配从轻载工具到重载吊具的不同使用需求。
