佳明530骑行码表外观结构三维数模

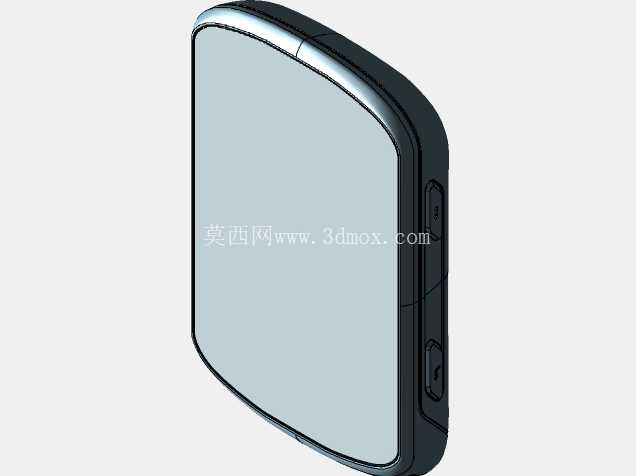

这款骑行码表的三维结构设计，完全围绕户外骑行场景的实际使用需求展开，首先考虑的是骑行过程中单手操作的便利性，机身整体采用带大圆角的类梯形轮廓，上宽下窄的曲面过渡完全贴合手掌自然握持的弧度，边缘做了连续的R角倒角处理，即使长时间握持也不会硌手，同时避免了直角结构在摔碰时出现应力集中开裂的问题。机身正面的大尺寸平面区域是显示屏安装位，预留的屏幕安装槽深度刚好匹配常规2.6英寸半反半透液晶屏的厚度，屏幕四周的止口结构做了0.3mm的过盈配合设计，配合防水胶圈的安装槽位，可以满足IPX7级别的防水要求，应对骑行过程中遇到的突发降雨、路面溅水完全没有问题。

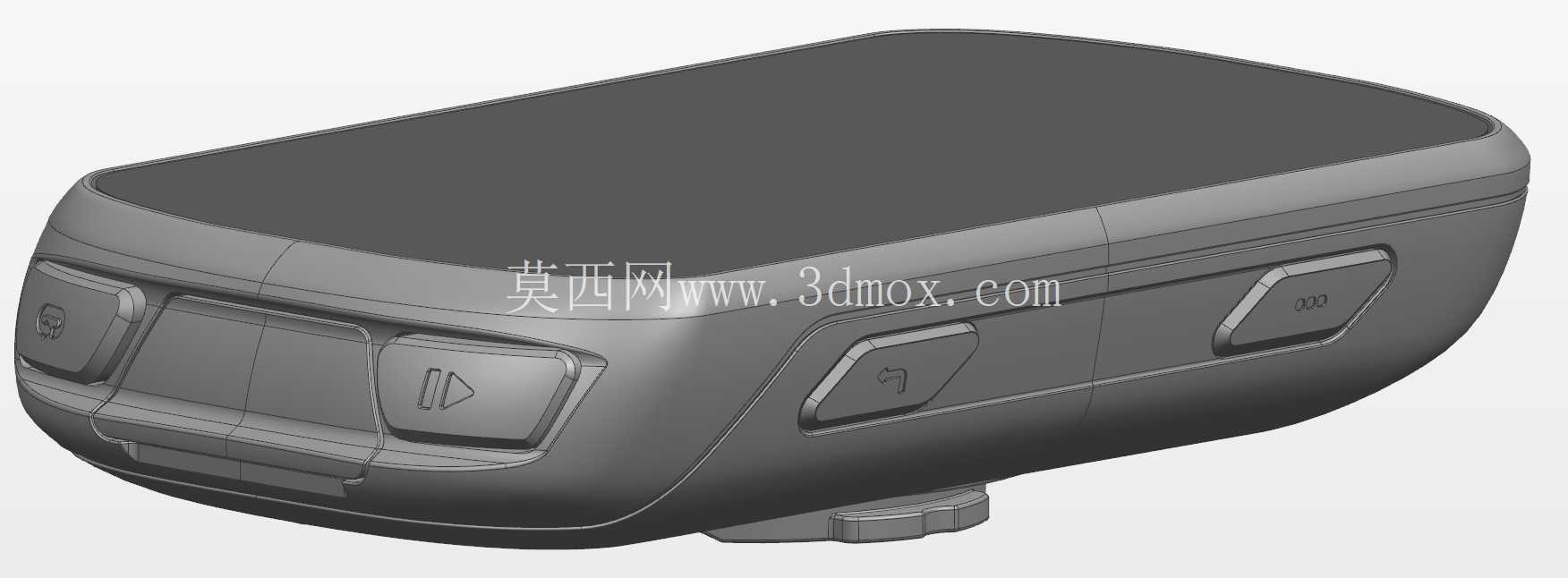

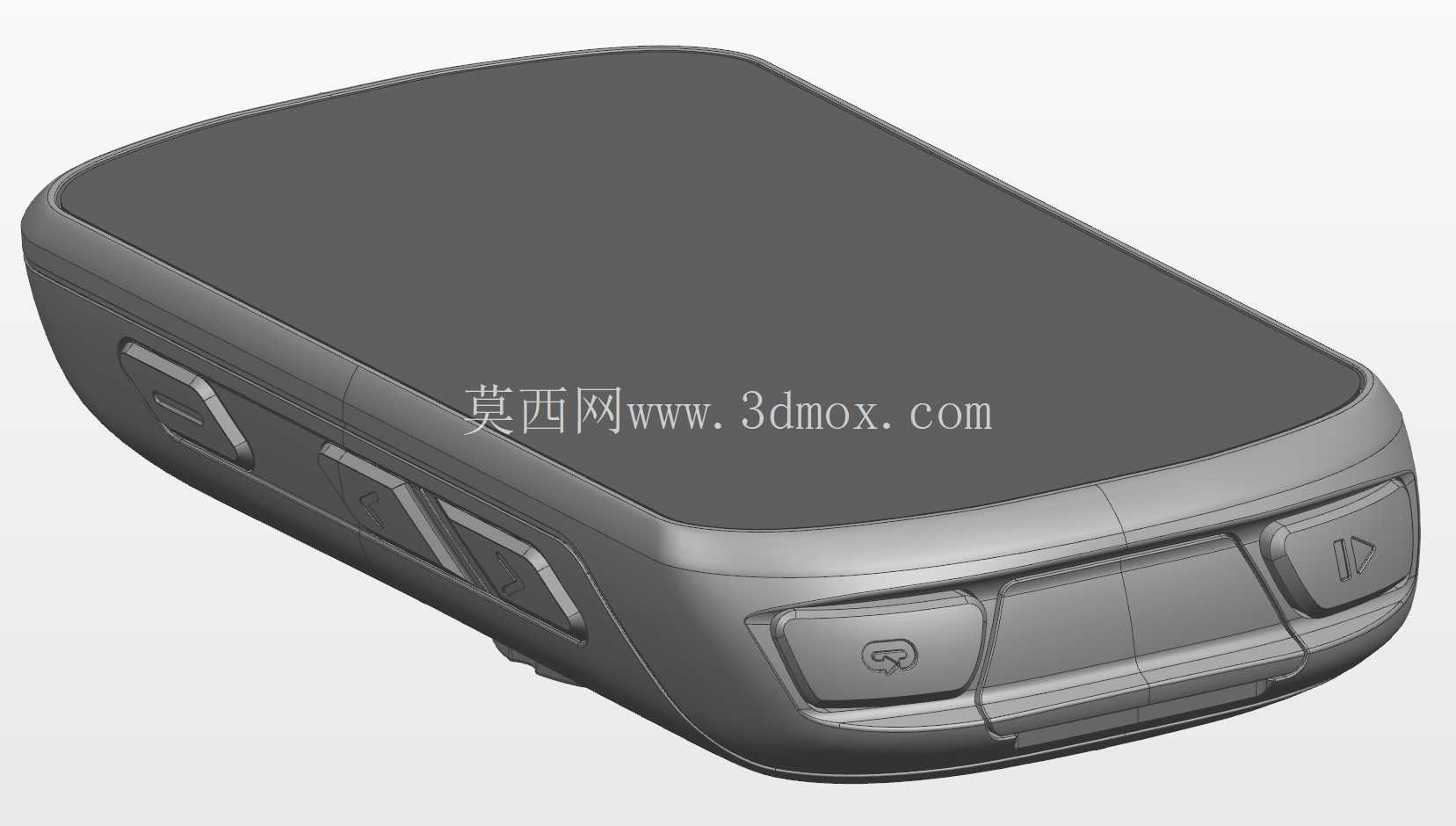

机身侧面的按键布局完全按照骑行时的手指操作逻辑排布，左侧设置两枚功能按键，对应骑行过程中常用的开始/暂停、 lap计圈功能，右侧设置三枚纵向排列的按键，对应页面切换、上下选择功能，每枚按键都做了内凹的曲面造型，表面带有防滑的凸点纹理，按键的按压行程设计为1.2mm，按压力度控制在3-5N之间，即使戴骑行手套也能准确触发，不会出现误触或者按不动的情况。按键周边的壳体做了高出按键表面0.5mm的防护凸边，当设备意外跌落时，凸边会先接触地面，避免按键直接受冲击损坏。机身底部设置了标准的码表安装卡扣结构，卡扣的卡槽尺寸完全匹配市面上主流的自行车把立安装支架，卡槽内部预留了金属弹片的安装位，安装后可以牢牢卡在支架上，即使经过颠簸的非铺装路面也不会出现松脱掉落的情况，卡扣旁预留了充电触点的安装位置，采用外露的镀金触点设计，不需要打开防水盖就能连接充电底座，进一步提升了整机的防水可靠性。

从结构设计的角度看，整机的壳体壁厚控制在1.8mm，所有的内部筋位厚度都不超过壳体壁厚的0.6倍，避免注塑生产时出现缩痕、翘曲的问题，内部的PCB安装柱高度统一，柱位根部做了三角加强筋，保证电路板安装后的稳定性，不会因为骑行过程中的持续振动出现焊点松脱的问题。机身内部的电池仓预留了1000mAh容量锂电池的安装空间，仓体周围设计了连续的挡筋，避免电池在仓内晃动，同时挡筋也起到了加强壳体整体刚性的作用。设备的整体重量控制在60g以内，安装在车把上不会给骑行带来额外的负担，机身的整体宽度控制在58mm，高度控制在82mm，厚度控制在16mm，这个尺寸既保证了屏幕有足够的显示面积，能同时显示速度、里程、心率、踏频等多组骑行数据，又不会因为体积过大遮挡骑行视线。

在实际的骑行应用场景中，这款设备除了基础的速度、里程记录功能外，结构上还预留了ANT+、蓝牙模块的安装位置，可以外接心率带、踏频器、功率计等外设，所有的天线位置都做了避开金属结构的设计，保证信号传输的稳定性。机身表面采用哑光磨砂的晒纹处理，既可以避免户外强光下的反光干扰屏幕读取，又能提升握持时的摩擦力，减少手汗导致的滑脱风险。设备的边角做了10mm以上的大圆角过渡，即使在摔车时设备接触人体，也不会造成尖锐的磕碰伤害。从建模的细节来看，所有的分型线都设置在机身侧面的视觉非核心区域，分型线位置做了0.1mm的错位设计，方便后续注塑生产时的飞边处理，同时不会影响外观的整体质感。按键与壳体之间的间隙控制在0.15mm，既保证按键活动顺畅，又能避免灰尘、雨水进入设备内部。底部的安装卡扣做了快拆结构设计，不需要额外工具就能完成设备在支架上的安装与取下，方便骑行结束后将设备取下带走，避免被盗。
