滑翔伞DIY变距仪带BlueFly与RF Lora

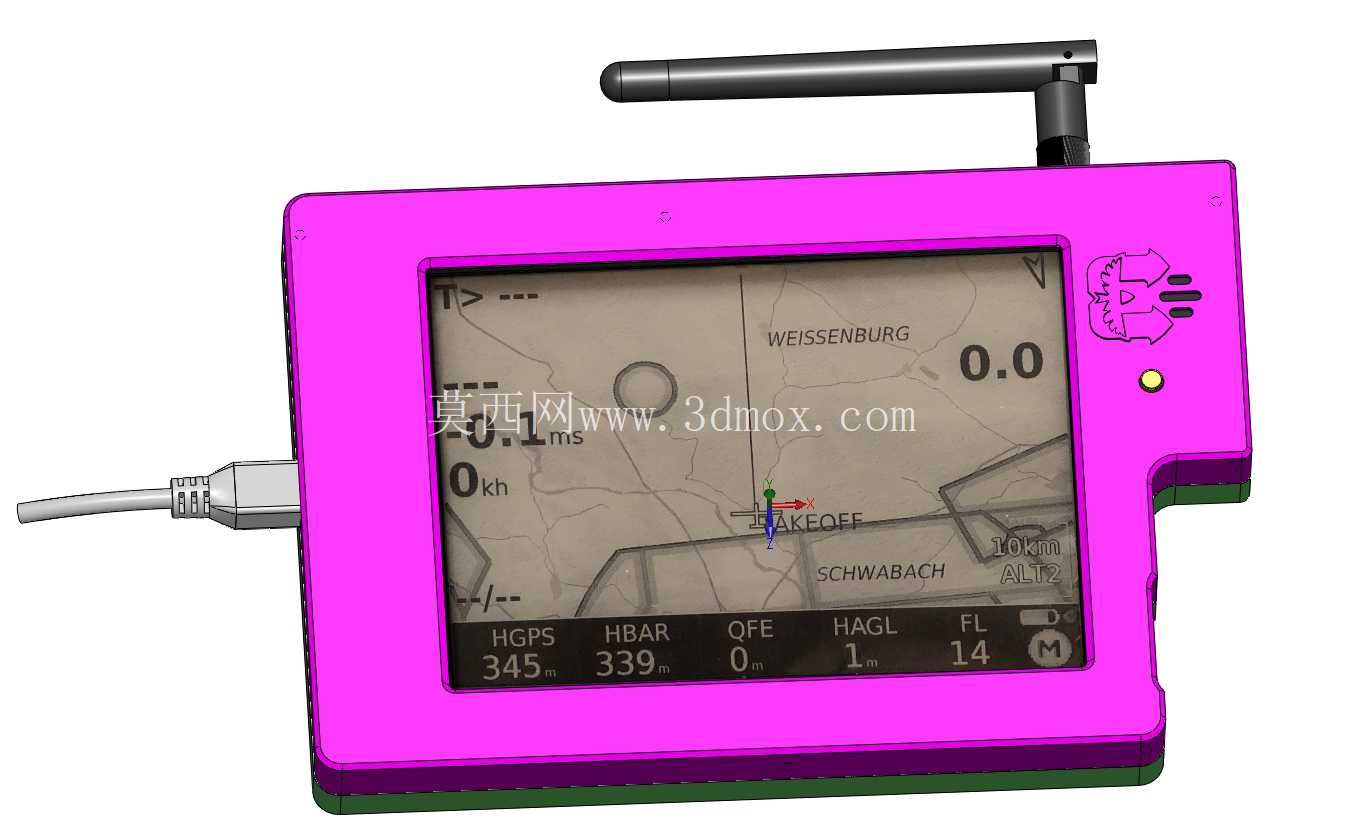

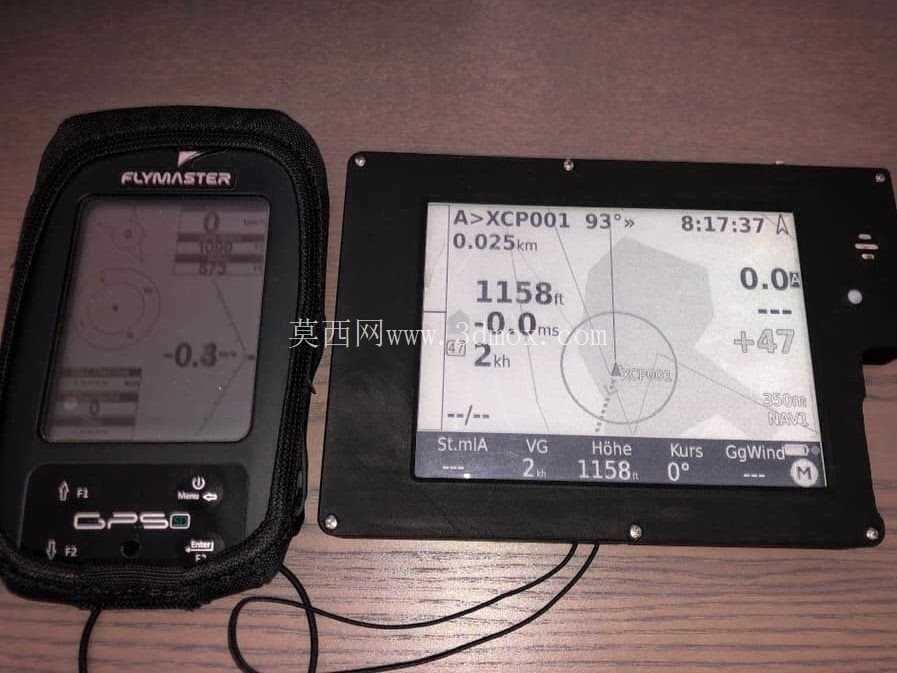

　　固定显示终端采用平板式结构，屏幕选用Kobo Glo的显示模组，该模组的阳光下可视性经过实际飞行验证，即使在正午强光直射环境下，屏幕上的高度数值、航向角度、飞行距离、风速风向等核心参数依然清晰可辨，屏幕表面覆盖2mm厚的防刮亚克力面板，边缘与外壳做齐平处理，减少飞行过程中气流带来的风阻，同时避免凸起结构勾挂飞行装备的吊带、伞绳。设备核心功能层面，集成的BlueFly TTL V12模组同时搭载GPS定位单元与气压计，气压计的采样频率设置为10Hz，可精准捕捉滑翔伞飞行过程中的微小高度变化，为飞行员提供实时的垂直速度反馈，帮助判断气流抬升或下沉的状态，GPS单元的定位精度控制在2.5m以内，可记录飞行航迹、计算地速、显示与预设航点的距离和航向。这套滑翔伞DIY变距仪的设计，核心围绕滑翔伞飞行过程中的空中态势感知需求展开，适配无动力滑翔伞飞行时的高度监测、位置定位、空中飞行员间位置交互等实际使用场景。整套设备分为手持便携终端与固定显示终端两个部分，手持终端采用带防护套的封装结构，外壳边缘做了圆弧过渡处理，适配飞行员手持握持的操作习惯，表面集成物理操作按键，可在佩戴飞行手套的状态下完成功能切换、参数校准等操作，按键的凸起高度控制在1.2mm，既保证按压反馈清晰，又避免飞行过程中误触。

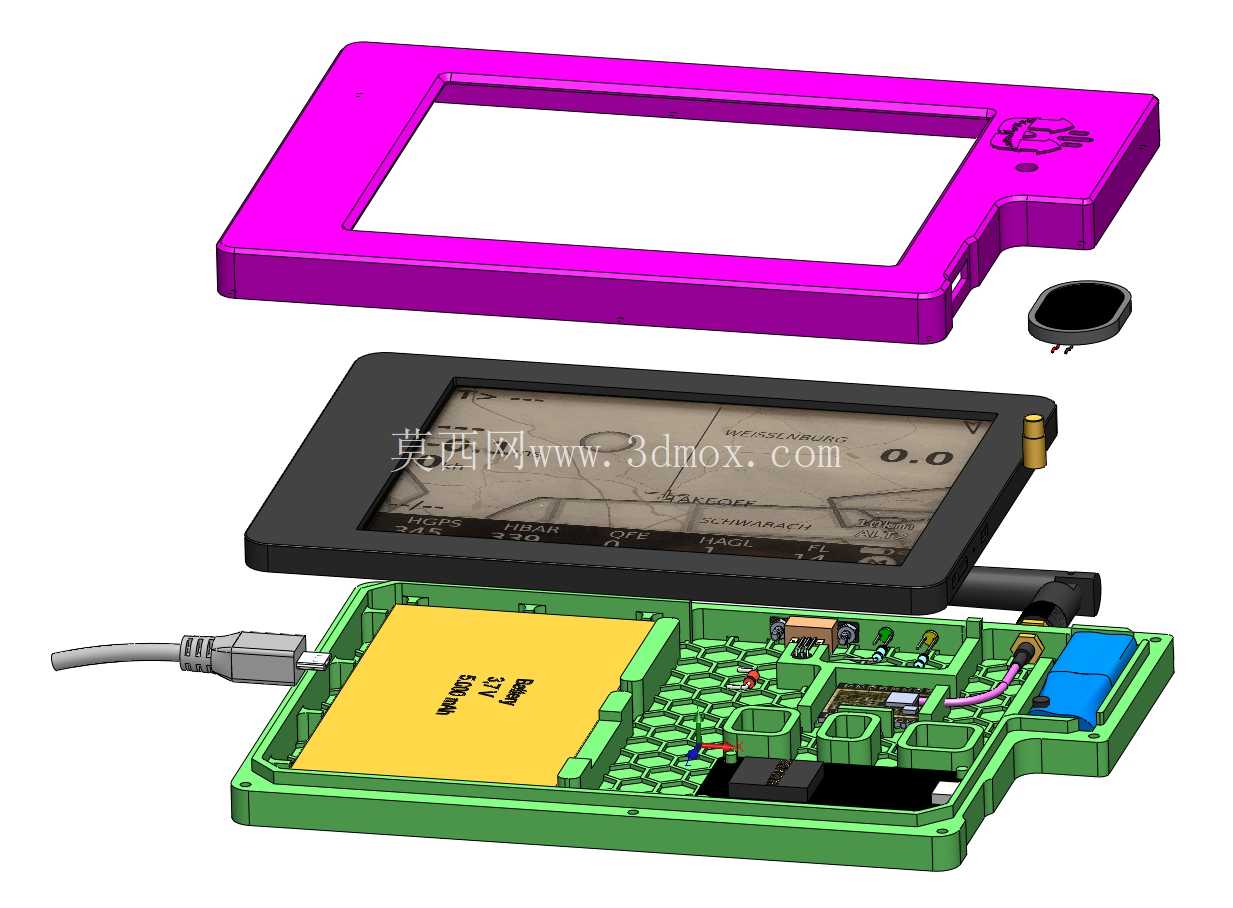

　　基于ESP8266微控制器搭建的FANET与RF Lora射频通讯模块，可实现空中30km范围内的同设备飞行员位置互传，在空中编队飞行或者越野飞行过程中，飞行员可直接在屏幕上看到周边其他搭载同类型设备飞行员的相对位置、高度差与飞行方向，有效避免空中碰撞风险，同时可接收地面站发送的气象预警、空域提醒等信息。结构设计上采用三明治外壳堆叠方案，将主控电路板、射频模块、电池、显示模组分层固定，层与层之间采用定位柱加螺丝的连接方式，螺丝选用M2规格的不锈钢内六角螺丝，拆装维护时无需特殊工具即可完成模块更换，外壳的安装孔位预留了通用的运动相机安装接口，可直接固定在滑翔伞的坐袋前端、头盔侧方或者操纵杆位置，安装边界尺寸控制在120mm×90mm×18mm，整体重量控制在180g以内，不会给飞行员带来额外的负重负担。

　　屏幕显示界面的布局经过实际飞行调试优化，核心的高度数值、垂直速度数值放置在屏幕视觉中心区域，字体高度设置为12mm，飞行员余光即可快速读取数值，航向、地速、飞行时间、风速等辅助参数放置在屏幕边缘区域，界面的对比度可根据环境光线自动调节，夜间飞行时可开启背光模式，背光亮度支持多级调节，避免强光刺眼影响夜间飞行视线。设备的供电采用内置1000mAh锂电池方案，续航时间可满足8小时以上的长距离越野飞行需求，充电接口采用通用的Type-C接口，可使用移动电源在空中应急补电，接口处做了防水胶圈密封处理，可应对飞行过程中遇到的小雨、雾气等潮湿环境。

　　手持终端与固定终端之间可通过蓝牙实现数据同步，飞行员可根据飞行习惯选择手持查看或者固定在前方查看数据，两个终端的操作逻辑保持一致，减少飞行过程中的操作学习成本。整套结构的3D打印外壳做了壁厚优化，主体壁厚设置为2mm，受力的螺丝柱位置加厚到3mm，既保证结构强度，又尽可能控制整体重量，外壳的边角处全部做R3以上的圆角处理，避免尖锐边角在飞行迫降时对飞行员造成磕碰伤害，内部电路板的固定位置预留了2mm的缓冲泡棉安装空间，可吸收飞行过程中的振动，避免振动导致的电路板接插件松动、传感器采样精度下降等问题。射频模块的天线位置做了专门的避让设计，天线安装位置远离金属结构件，避免金属屏蔽影响射频信号的收发距离，天线的走线槽在外壳内部做了专门的预留，走线时不会挤压到其他模块的连接排线。
