自制大尺寸FDM熔融沉积3D打印设备

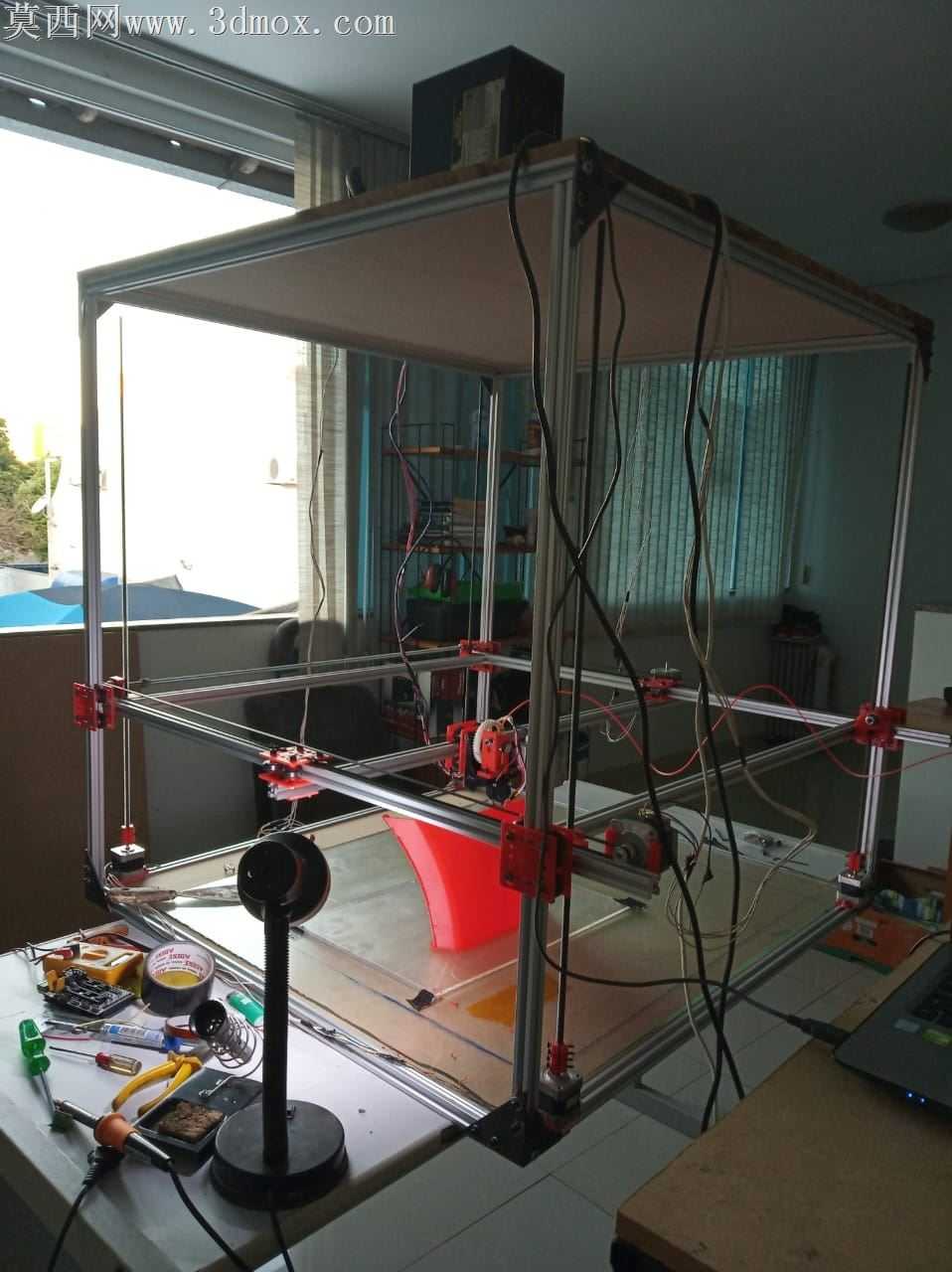

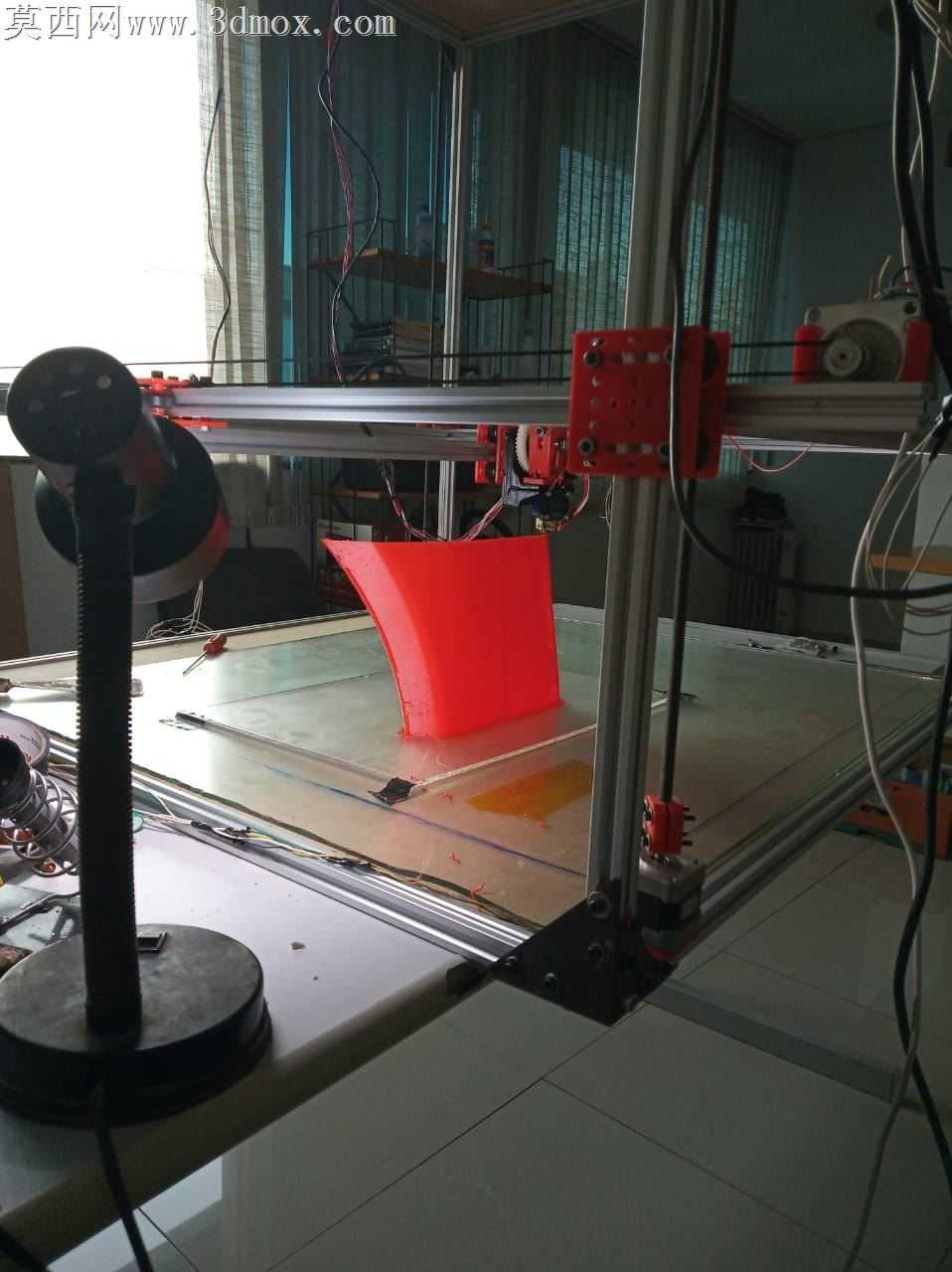

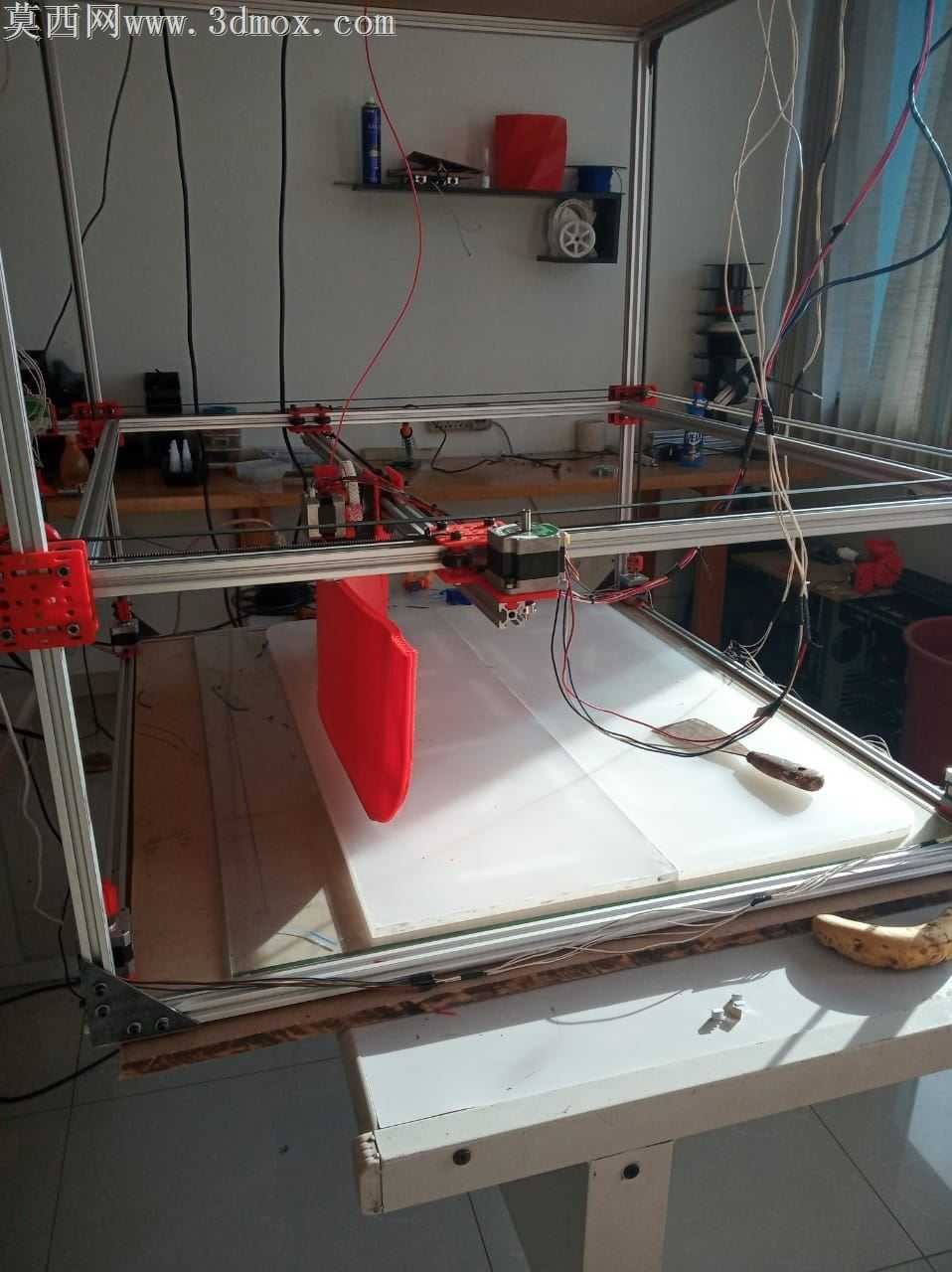

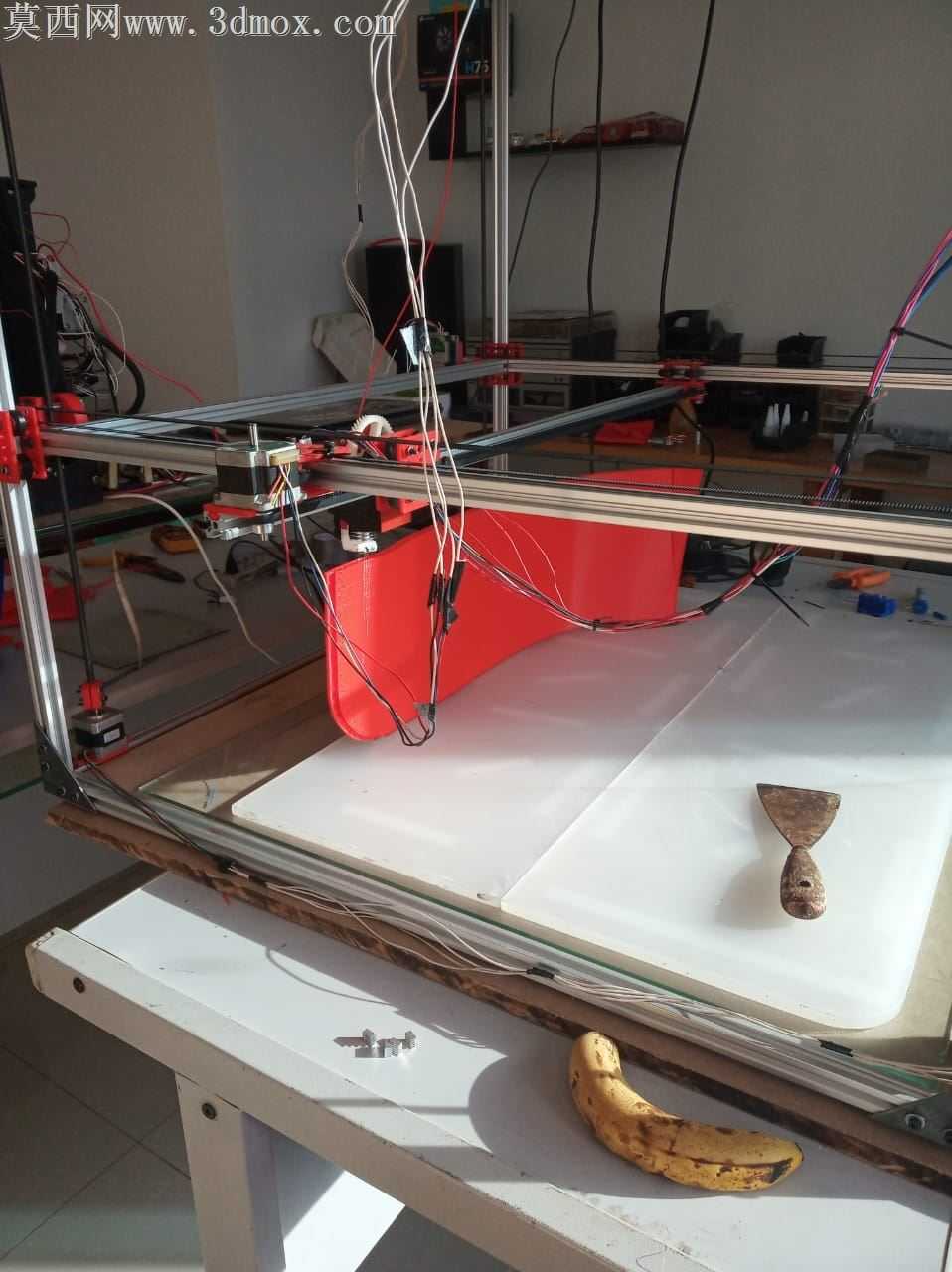

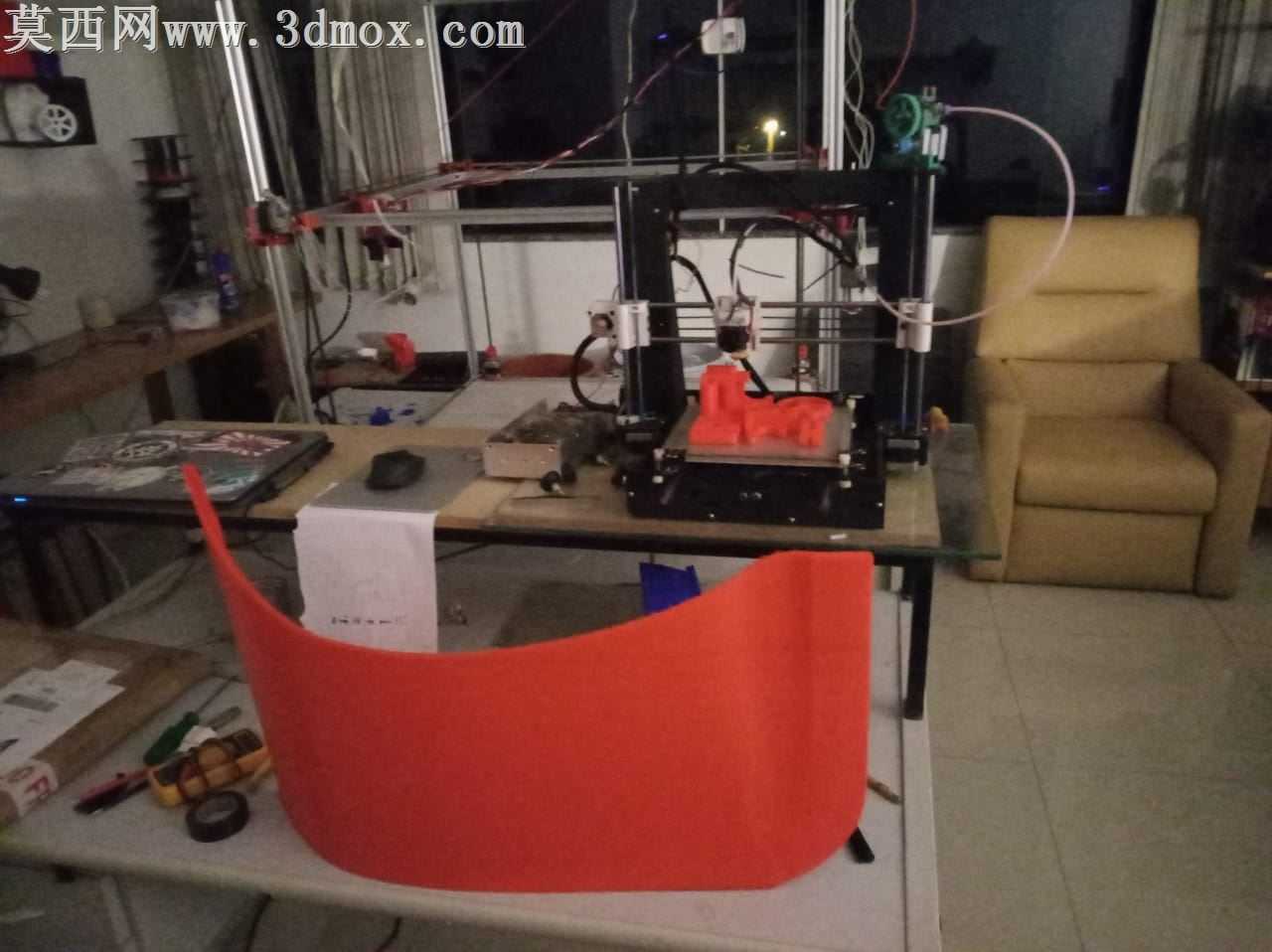

本作品为自主设计搭建的大尺寸FDM熔融沉积型3D打印设备，整体建模阶段围绕大成型幅面的核心需求展开，采用铝型材作为主体框架的基础结构，在三维建模过程中优先对框架的受力点位进行排布规划，针对初代框架易出现的晃动问题，在结构设计上对型材连接节点做了加固优化，调整了横向、纵向型材的连接固定方式，提升整体框架的结构刚性，减少打印过程中因框架震颤带来的成型误差。建模过程中对运动导轨的安装基准做了统一校准设计，摒弃外置辅助轨道结构，直接依托铝型材挤压成型的高精度直面作为导轨安装基准，既简化了整体装配结构，也降低了额外配件带来的装配累积误差，保障X、Y轴运动的平顺性。打印平台采用大尺寸平板结构设计，建模时预留了平台调平机构的安装位置，适配大尺寸打印件的平台附着力需求，挤出机构采用近端挤出的排布设计，在模型中梳理了走线布局，将供电、信号线路沿型材槽路排布，避免线路干涉运动部件的行程。渲染阶段还原了设备实际搭建的真实状态，对铝型材的金属哑光质感、打印平台的白色哑光板面、红色3D打印结构件的PLA材质质感、连接固件的红色注塑外观都做了对应的材质匹配，清晰呈现设备的实际装配效果。设计思路上优先满足大尺寸PLA耗材的打印需求，因初代设计未设置金属嵌件安装结构，因此适配无嵌件的PLA材料打印场景，后续迭代版本将进一步优化框架结构，采用钢质框架搭配内部砂芯填充的方式进一步提升设备稳定性，拓展可适配的打印耗材类型，满足更大尺寸、更高精度的制件打印需求。整体结构设计兼顾DIY搭建的可实现性，所有连接部件均采用标准型材配件，降低自制搭建的配件获取难度，运动结构采用成熟的CoreXY运动逻辑，在建模阶段对传动带的排布、惰轮的安装位置都做了精准定位，保障运动传动的精度。
