迷你数控设备激光功能升级结构设计

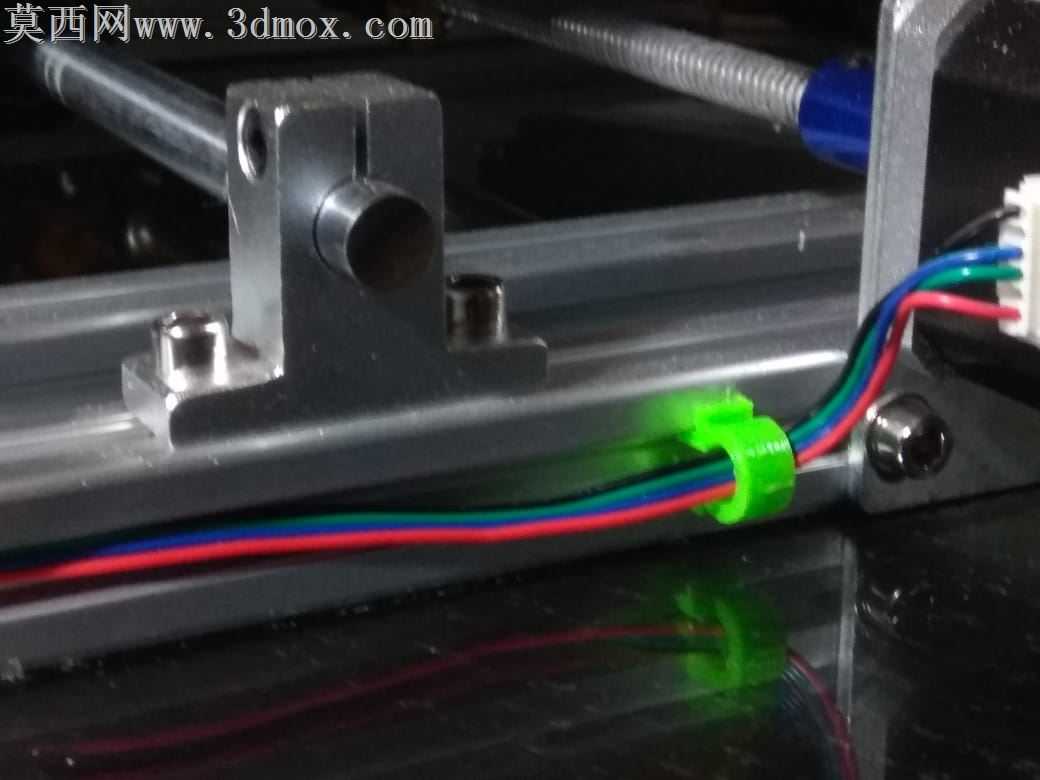

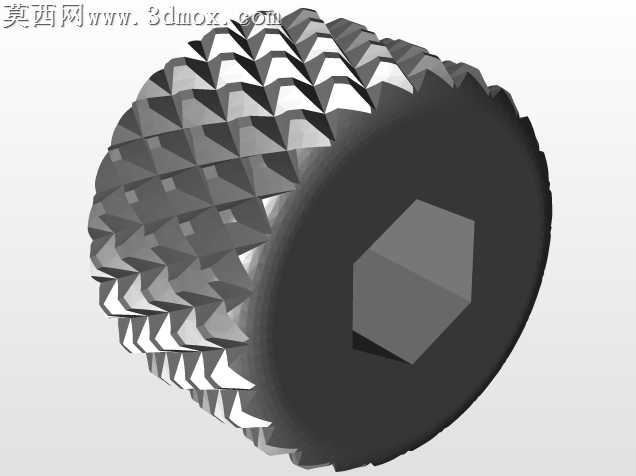

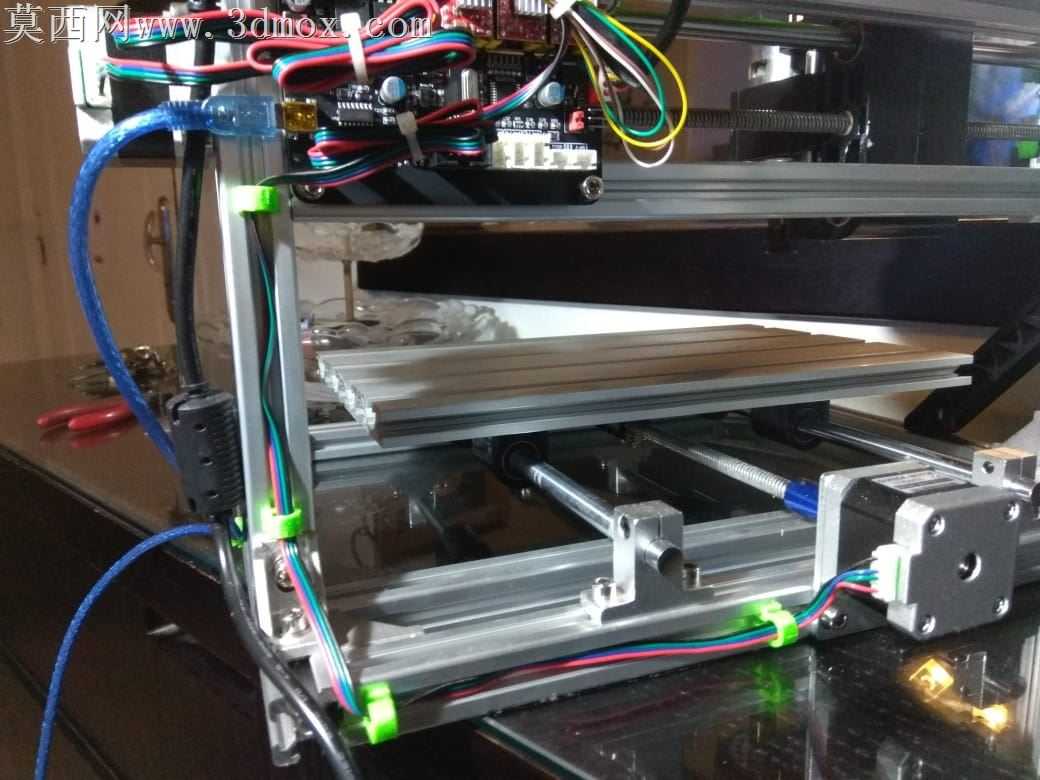

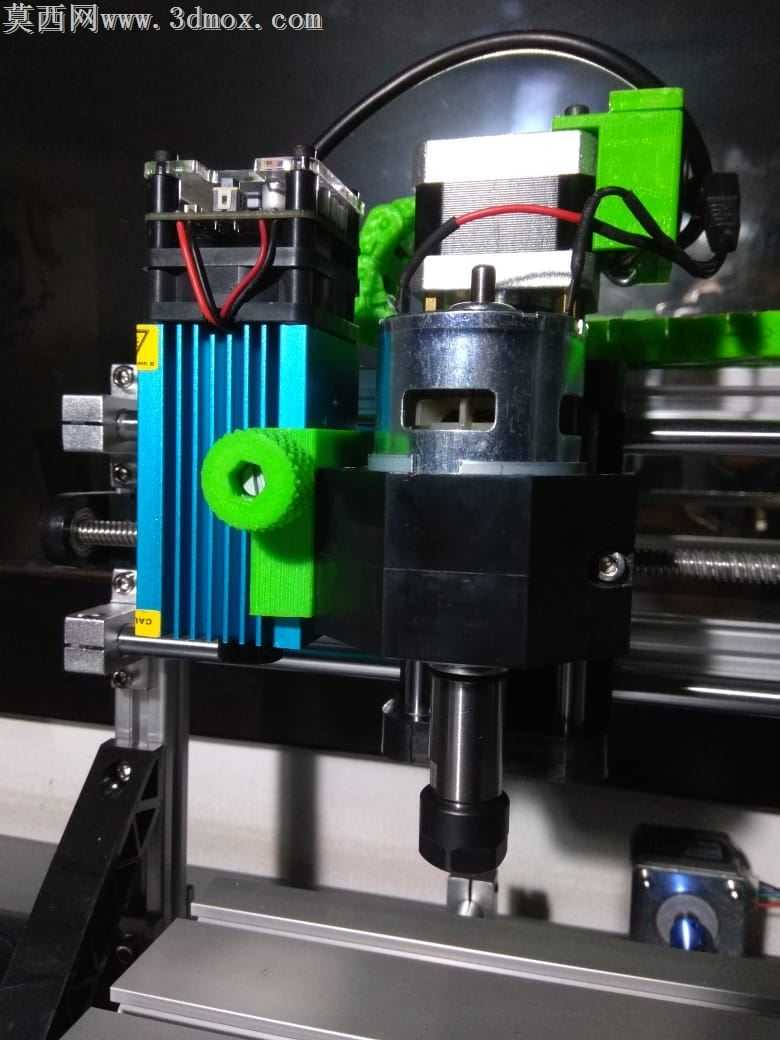

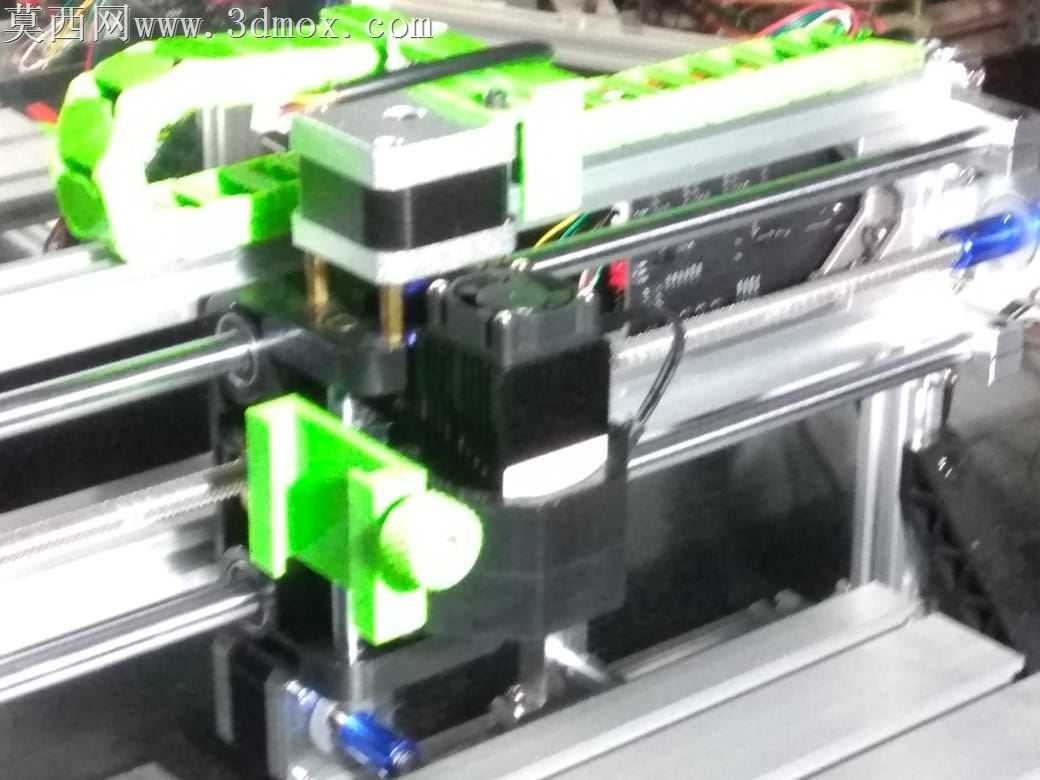

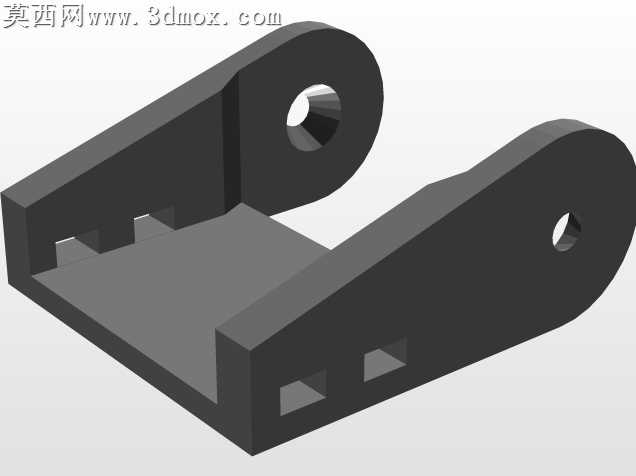

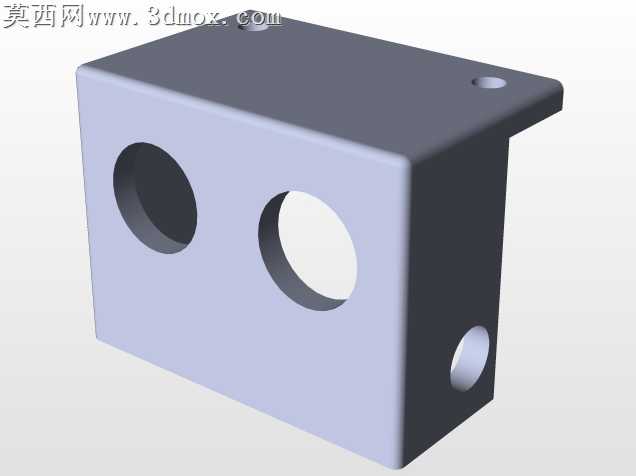

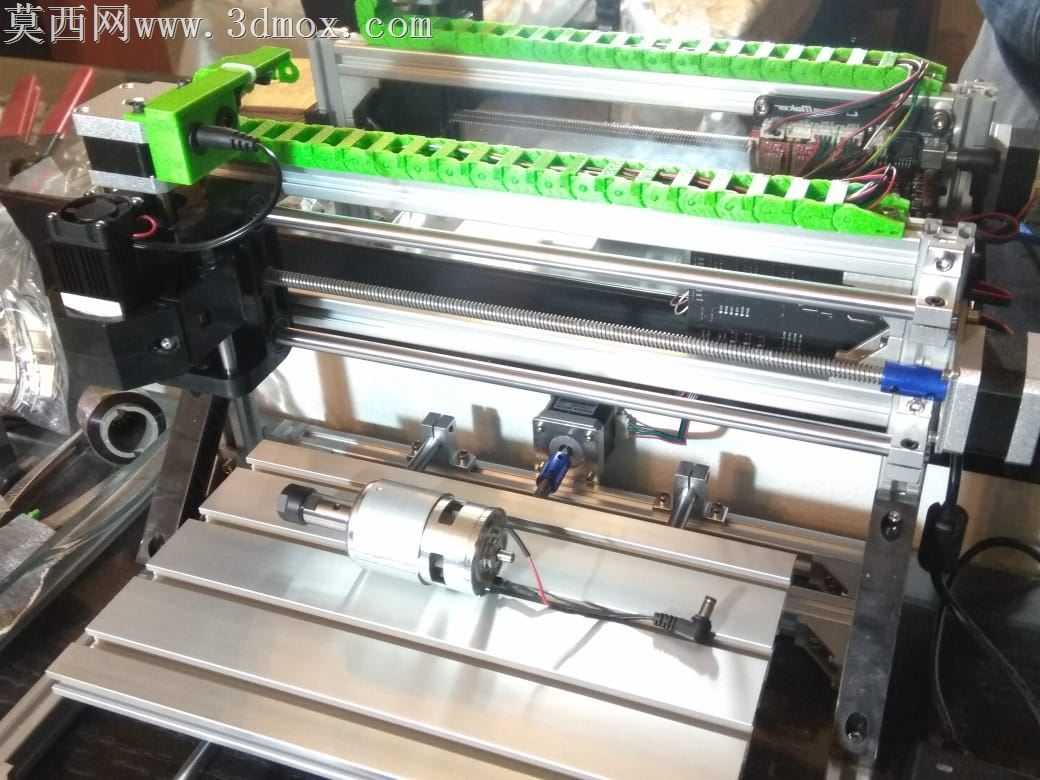

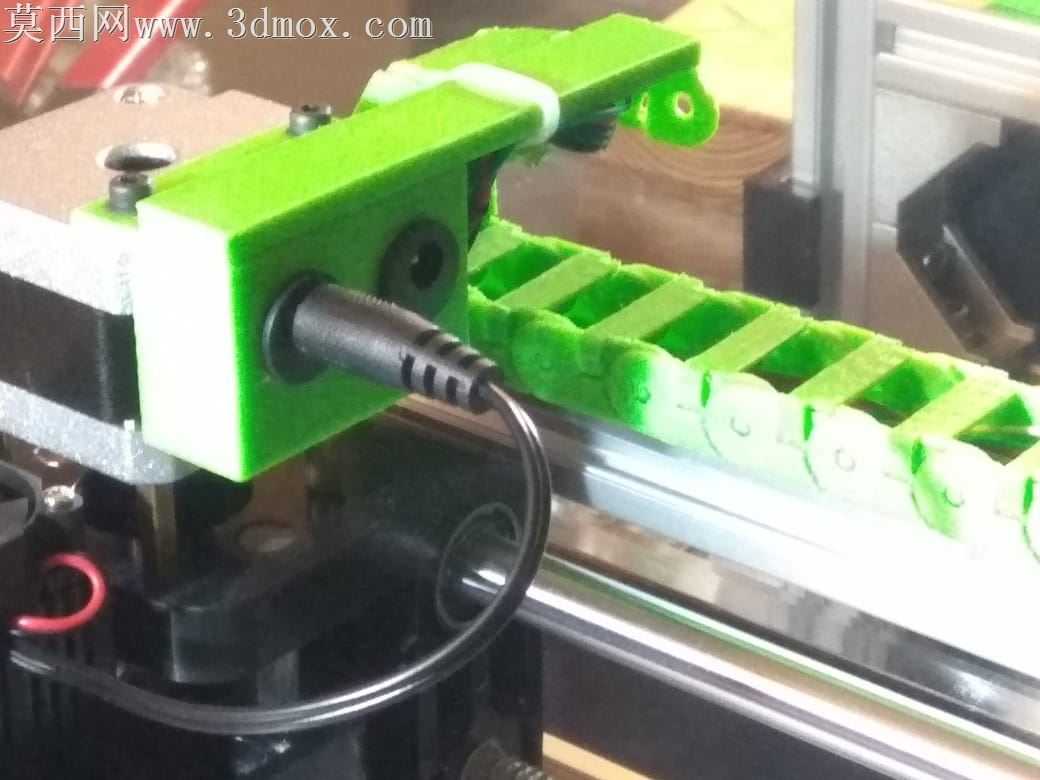

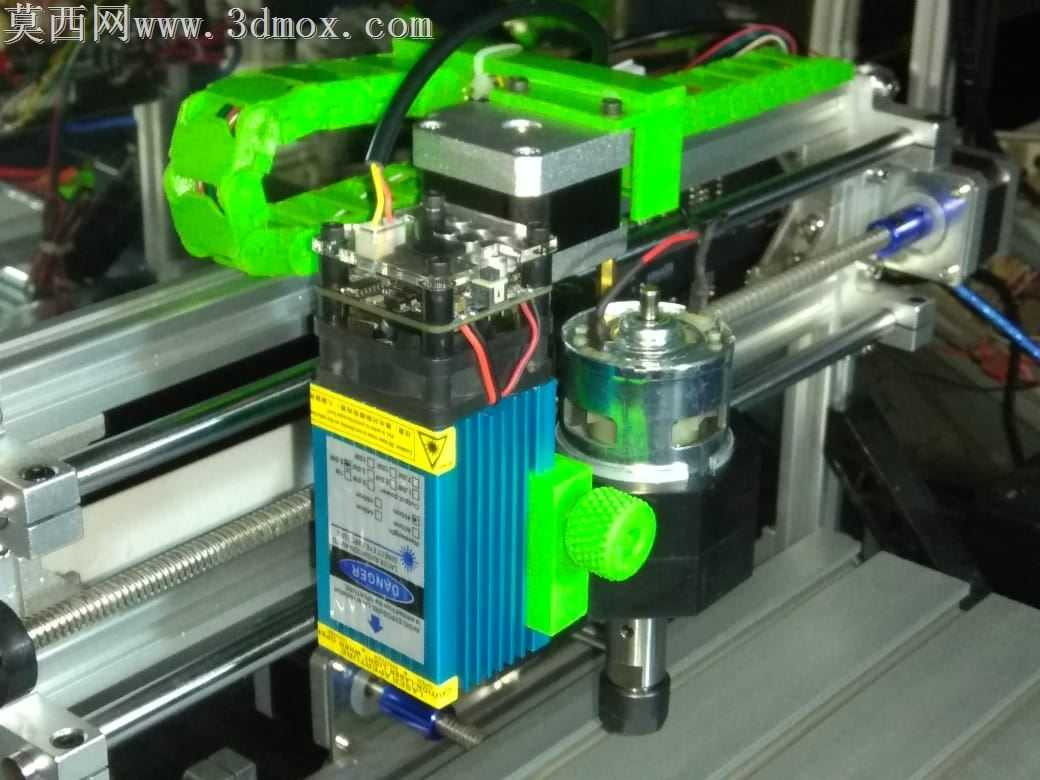

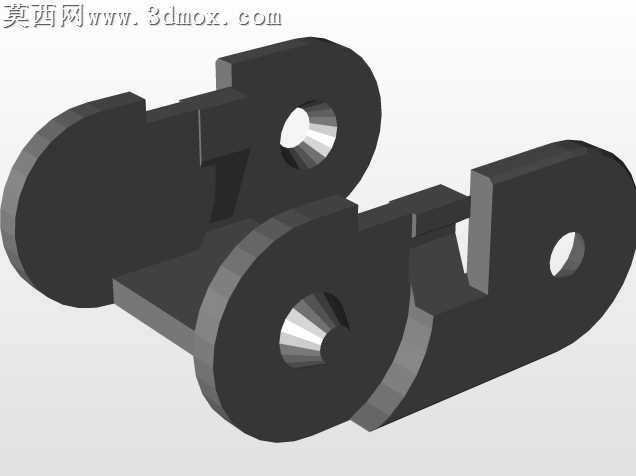

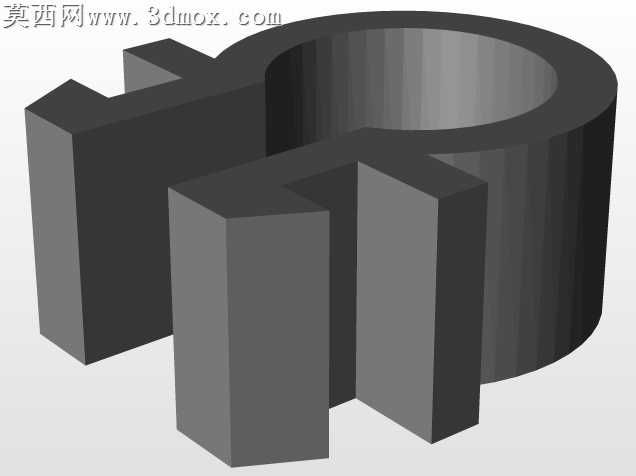

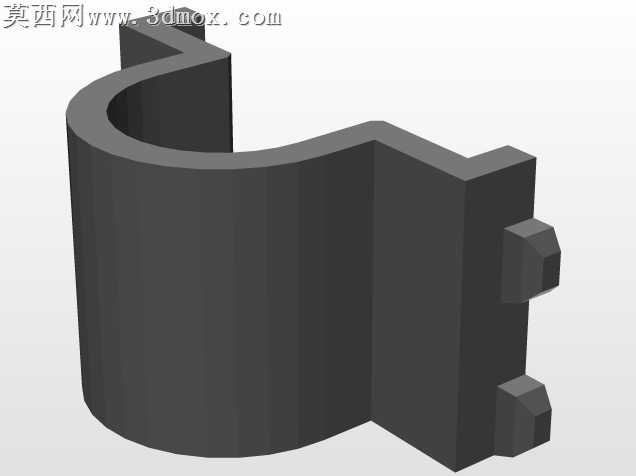

本设计针对小型迷你数控设备进行功能拓展升级，核心是在原有3D打印功能基础上集成5.5W激光加工模块，完成整套适配结构的三维建模与装配验证。建模阶段采用自顶向下的设计思路，首先提取原有迷你数控设备的运动轴安装基准、型材框架安装孔位、滑台运动行程边界等关键参数，确保新增结构完全适配原有设备的安装空间，不会出现运动干涉问题。针对激光模块的安装需求，设计了专用的夹持固定支架，支架采用环抱式结构匹配激光模块的散热壳体外形，预留了散热间隙避免激光工作时热量堆积影响设备精度，同时设置了调节旋钮结构，可实现激光焦距的微调，适配不同厚度加工材料的焦距需求。电缆链部分根据运动轴的往复行程长度选型建模，将激光模块的供电线缆、控制信号线全部收纳于电缆链内部，避免设备运动过程中线缆出现拉扯、缠绕、磨损等问题，电缆链的两端分别设计了固定接头，一端连接滑台运动端，一端连接设备框架静止端，走线弧度经过反复校核，确保运动全程电缆链弯折半径处于合理区间，延长线缆使用寿命。附加支架部分采用轻量化设计，在保证结构强度的前提下做了镂空减重处理，通过螺栓与原有滑台的安装孔位直接对接，无需对原有设备进行打孔等破坏性改装，降低用户升级改造的门槛。建模过程中对所有配合面做了公差适配设计，确保3D打印制作的支架零件可直接装配使用，渲染阶段针对不同零件赋予对应材质：铝型材框架赋予磨砂金属材质，激光模块散热片赋予蓝色阳极氧化铝材质，3D打印支架部分赋予亮绿色PLA塑料材质，电缆链赋予黑色工程塑料材质，金属导轨、丝杆赋予抛光钢材材质，通过材质区分清晰展现各部分结构的功能与装配关系，整体结构紧凑，在不改变原有设备主体框架的前提下，实现了激光加工功能的拓展，让原有迷你数控设备同时具备3D打印与激光雕刻、切割的能力。
