本田车型进气歧管压力传感器结构

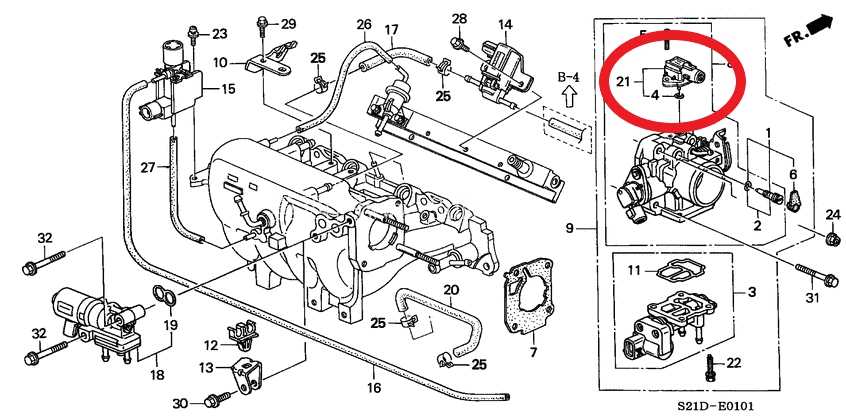

在民用燃油车进气系统的零部件选型与逆向建模工作中，进气歧管绝对压力传感器是决定空燃比控制精度的核心感知元件，本次拆解建模的这款电装配套压力传感器，广泛搭载于本田思域、Integra、雅阁、CR-V等多款量产车型，也常被玩家用于独立节气门体改装项目的信号匹配环节。从实际装车场景来看，这类传感器直接安装在进气歧管的预留安装位上，通过密封接口连通歧管内部气腔，实时采集不同节气门开度、不同发动机转速下的歧管真空度变化，将压力物理量转化为电信号传递给ECU，为喷油量修正、点火提前角调整提供核心数据支撑，一旦传感器信号出现偏差，会直接导致怠速不稳、加速无力、油耗异常升高等常见故障。

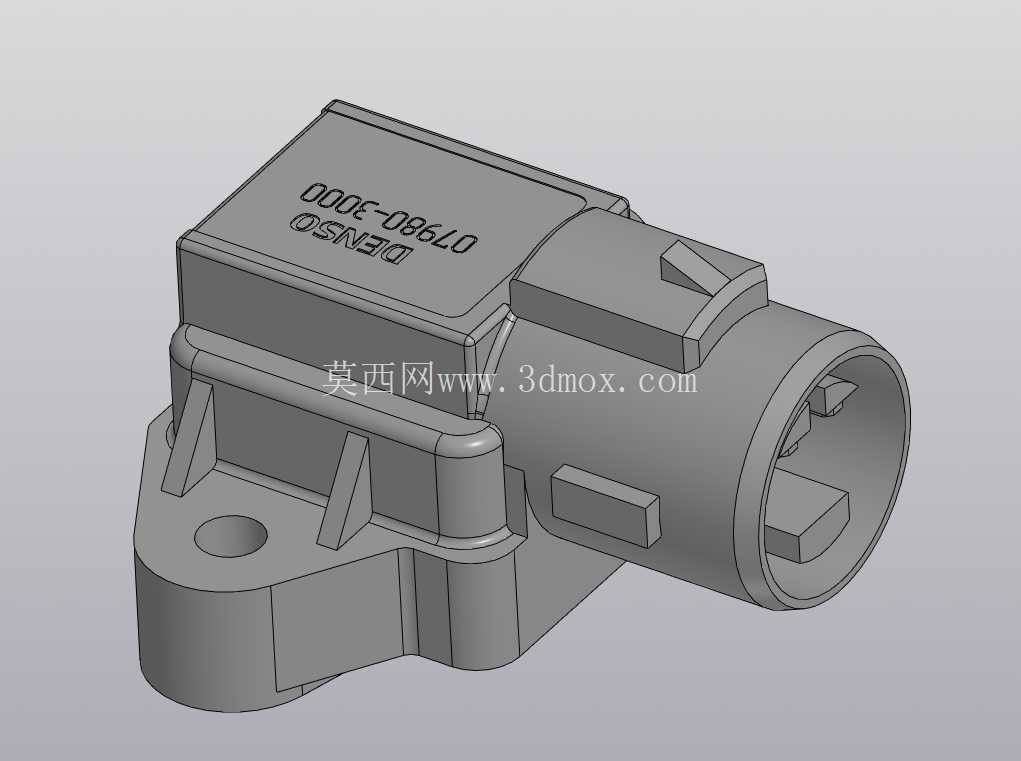

从结构设计思路来看，这款传感器采用一体化注塑外壳设计，主体分为电气插接腔、压力感应核心腔、安装固定座三个功能区段。电气插接端采用本田车型通用的楔形锁止接口，接口内部设置三个信号插针，分别对应供电、接地、信号输出回路，接口外圈的楔形卡扣能在插接后与线束端护套形成可靠锁止，避免车辆行驶过程中振动导致的松脱问题，接口内部的密封胶圈能阻挡机舱内的水汽、灰尘进入插接腔，防止插针氧化出现接触不良。压力感应核心腔是整个部件的功能核心，内部封装了硅基压敏感应元件与信号调理电路，感应面通过通气孔与进气歧管连通，能够在-40℃到125℃的机舱工作温度范围内，稳定检测20kPa到110kPa区间的绝对压力值，信号输出精度控制在全量程的1.5%以内，满足民用车辆发动机的控制精度要求。

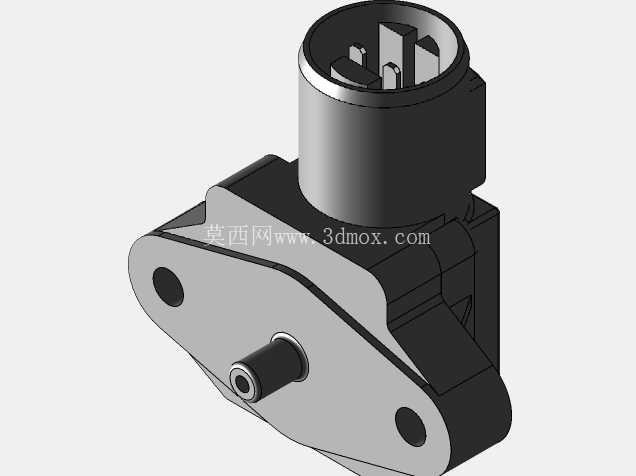

安装固定结构的设计充分考虑了机舱内的振动工况，传感器主体侧面延伸出带单安装孔的固定耳，安装孔内径适配M6规格的固定螺栓，安装面与插接端轴线保持平行，安装时只需要将传感器的通气端对准歧管上的安装孔推入，再拧入固定螺栓即可完成装配，单螺栓固定的形式既简化了装配工序，也能通过安装耳的微量形变补偿安装面的加工公差，避免外壳受额外装配应力出现开裂。整个传感器的外形轮廓做了多处圆角过渡处理，没有尖锐的棱角，既能够降低注塑过程中的应力集中问题，也能避免装配过程中划伤操作人员或周边线束。

从建模还原的角度来看，这类汽车传感器的建模需要重点把控几个边界尺寸：首先是插接端的配合尺寸，包括接口的内径、卡扣的位置与突出高度、插针的相对位置，这些尺寸直接决定了模型能否与对应线束接插件完成虚拟装配验证；其次是安装耳的位置、安装孔的中心距、通气端的外径与密封槽尺寸，这些尺寸关系到传感器能否顺利安装到进气歧管的对应位置，保证密封性能；最后是外壳表面的标识位置与字体轮廓，还原这些细节能够让模型在做渲染展示、维修培训课件制作时具备更高的写实度。在实际的改装项目中，这类原厂传感器的三维模型还能用于定制转接座的设计，当玩家更换大流量节气门、改装独立歧管时，往往需要设计专用的转接座将原厂传感器固定到新的进气系统上，精准的三维模型能够减少转接座设计过程中的反复试错，保证改装后传感器的检测精度不受影响。

不同于通用型工业压力传感器，车用进气压力传感器的设计需要兼顾成本、可靠性、抗干扰能力多重要求，这款电装配套的传感器在外壳壁厚设计上采用了不均匀壁厚方案，核心腔体位置壁厚稍大，能够为内部感应元件提供更好的防护，固定耳位置做了加强筋结构，提升安装位置的抗振动疲劳强度，插接端外壳壁厚稍薄，能够在卡扣锁止时提供适量的形变空间，保证锁止力度适中。外壳表面的分型线位置设计在侧面非外观面，不会影响部件的整体观感，注塑浇口设置在安装耳的末端，后续去除浇口的痕迹不会影响部件的装配与外观。在电路防护方面，整个核心电路板采用灌封胶完全包裹，能够抵御机舱内的油污、水汽侵蚀，同时缓冲车辆行驶带来的振动冲击，保证传感器在整车全生命周期内的工作稳定性。
