车用增压压力传感器结构测绘三维数模

在车用动力系统的进气管理环节，增压压力传感器是衔接涡轮增压器与ECU控制单元的核心检测元件，它的测量精度直接决定了空燃比控制的准确性，进而影响发动机的动力输出、燃油经济性与排放表现。日常做动力总成匹配、进气系统改装或者售后替换件开发时，很多工程师都会遇到原厂件数模缺失的问题，手里只有实物零件却没法直接导入装配环境做干涉检查，这时候基于实物扫描得到的精准测绘模型，就能解决逆向开发前期的参考难题。

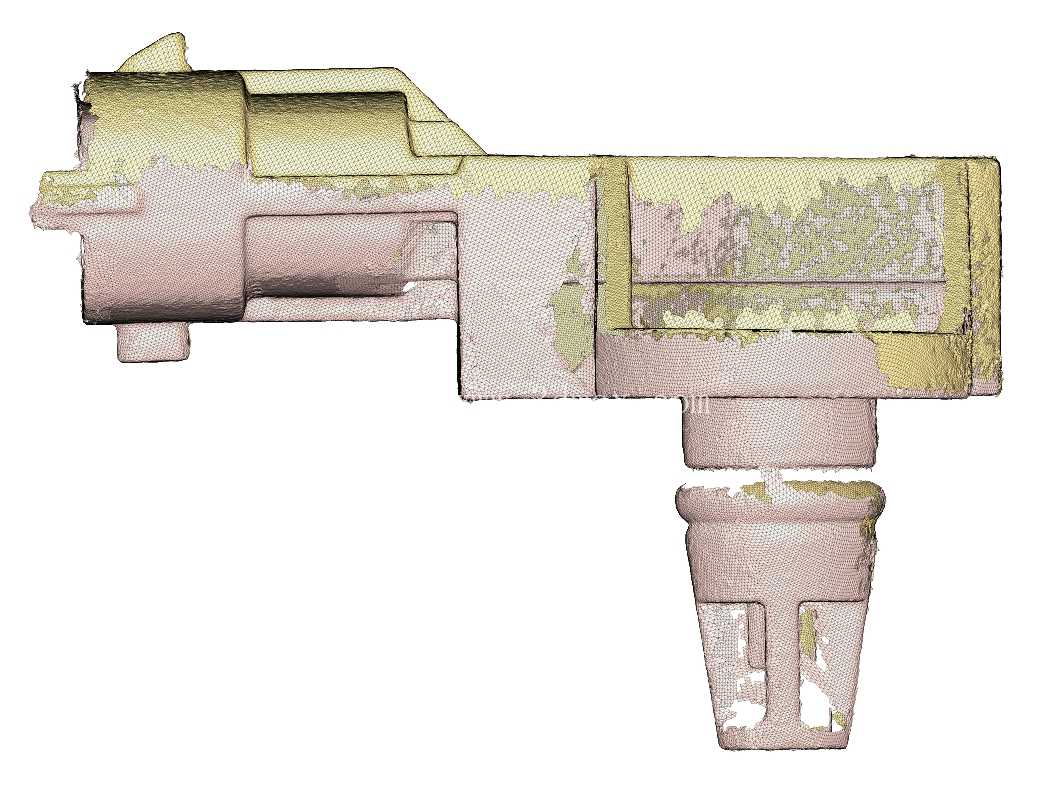

从实际装车场景来看，这类传感器一般安装在进气歧管的稳压腔段或者中冷器后的出气管道上，需要直接接触增压后的高压进气，同时还要耐受发动机舱内的持续高温、振动以及油气侵蚀，所以结构设计上首先要保证安装后的密封可靠性，其次要让传感检测端的气路通畅，避免积碳或者冷凝水堆积堵塞测压孔。看这个测绘模型的结构就能发现，它的测压端采用了阶梯式的插装结构，插入安装孔的段做了直径11.85mm的公差配合设计，配合密封圈就能实现径向密封，不需要额外打胶就能满足增压工况下的密封要求，插装深度的尺寸链也做了对应控制，保证测压端口刚好伸入气道内部，不会因为插入过深干扰气流，也不会因为插入过浅导致检测腔出现死区影响响应速度。

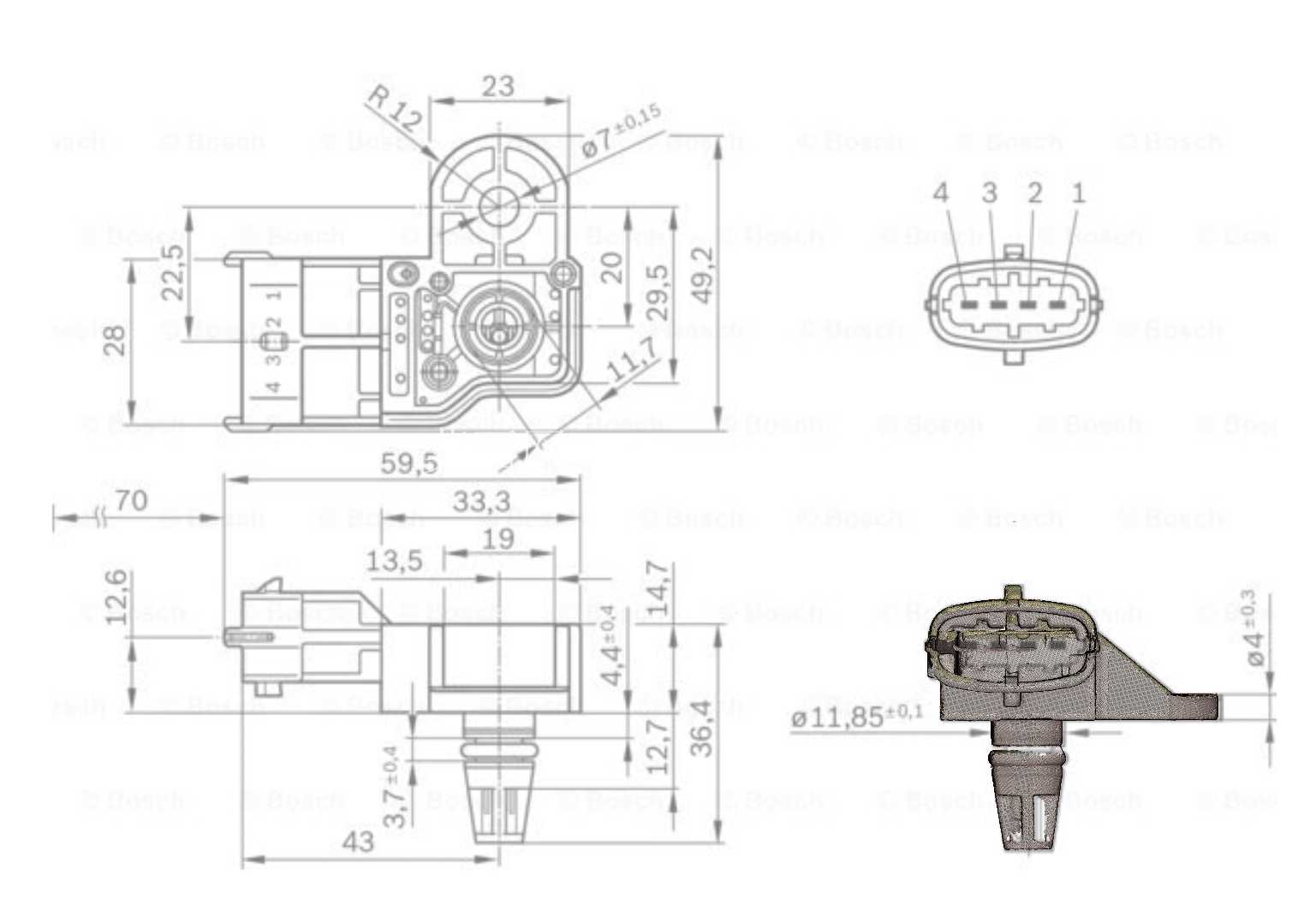

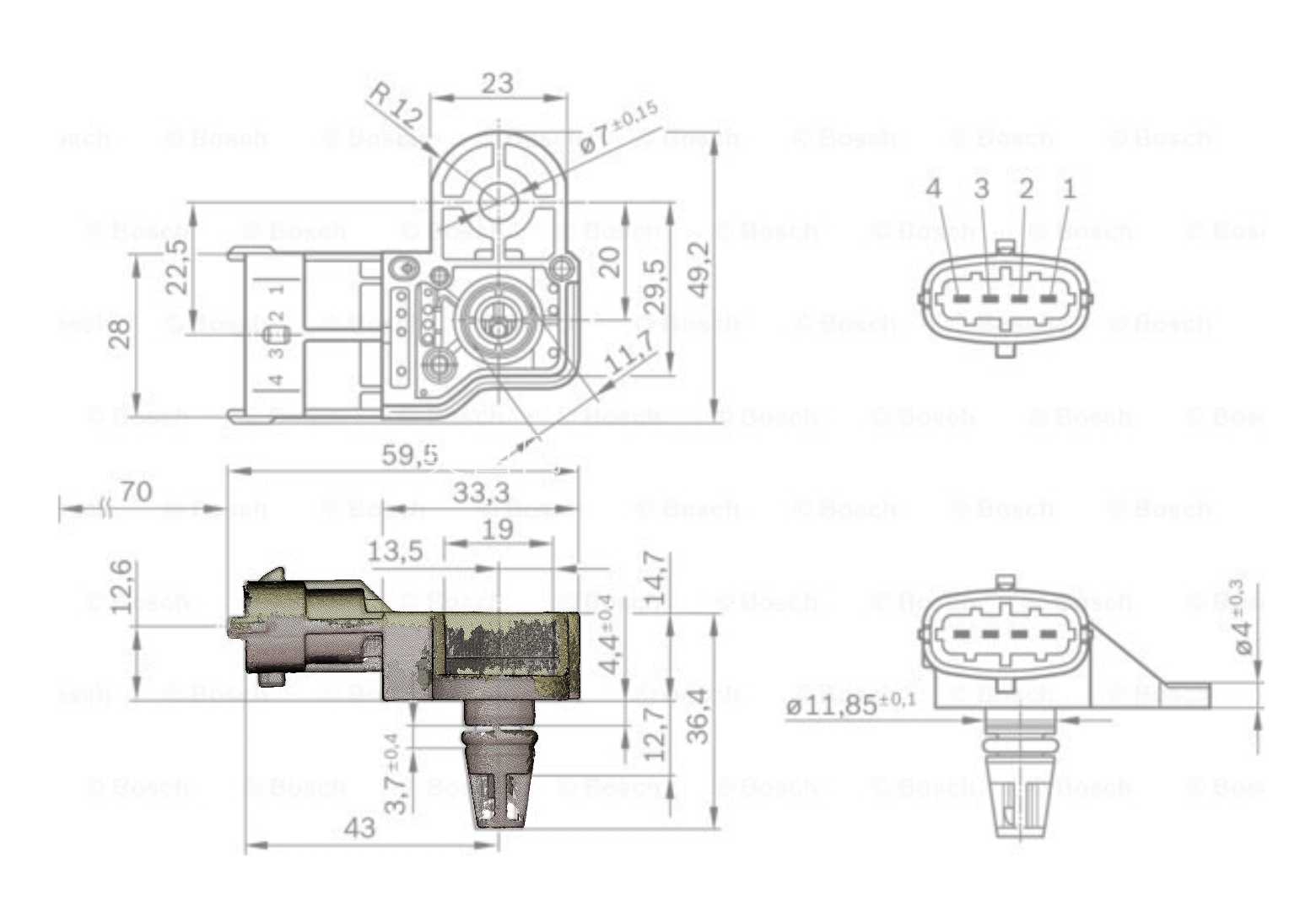

再看电气连接端，它采用了标准的三针接插结构，三个引脚分别对应电源、信号输出与接地，接插口做了防呆设计，插装时只有对应方向才能卡入，避免装车时接反线序导致传感器烧毁。接插口的外形尺寸做了限位设计，和线束插头配合后能实现IP67级别的防护，避免发动机舱内的水汽、灰尘进入接插件导致接触不良。整个传感器的主体外壳采用了工程塑料注塑成型，从测绘的外形尺寸来看，主体总长度控制在59.5mm，最大宽度29.5mm，安装后突出安装面的高度不到50mm，这个尺寸边界刚好能避开大部分车型进气歧管周边的线束、管路以及发动机罩盖的安装空间，不会出现装车后和周边零件干涉的问题。

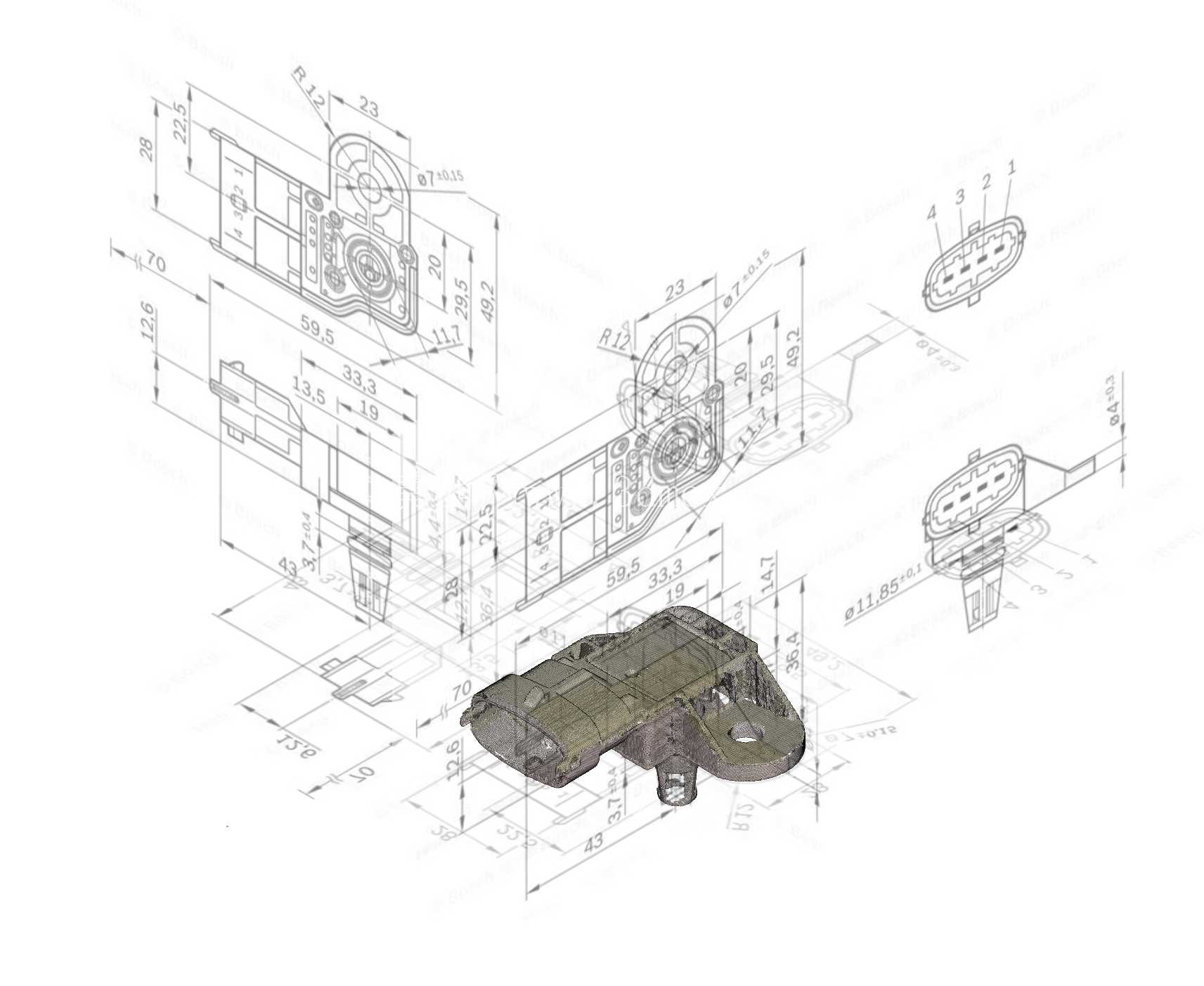

做逆向建模参考的时候，要特别注意几个关键尺寸的公差控制：首先是安装插接头的直径公差，这个尺寸直接决定了和安装孔的配合松紧度，公差过大会导致密封不严出现漏气，直接造成压力检测值偏低，ECU误判增压压力导致喷油量匹配失准；公差过小则会导致插装力过大，生产线装配时工人很难将传感器按到位，甚至会压裂塑料外壳。其次是接插件的引脚位置度，三个引脚的中心距偏差必须控制在0.1mm以内，否则和线束插头对接时会出现插针顶弯、接触不良的问题，车辆行驶过程中振动就会出现信号中断的故障。另外外壳上的安装固定点位置也要和原零件保持一致，它采用了单螺栓固定的方式，固定孔的中心到插装端中心的距离是33.3mm，这个尺寸如果出现偏差，安装时螺栓孔会对不正，强行拧螺栓会导致传感器壳体受应力，长期在高温振动环境下很容易出现壳体开裂的问题。

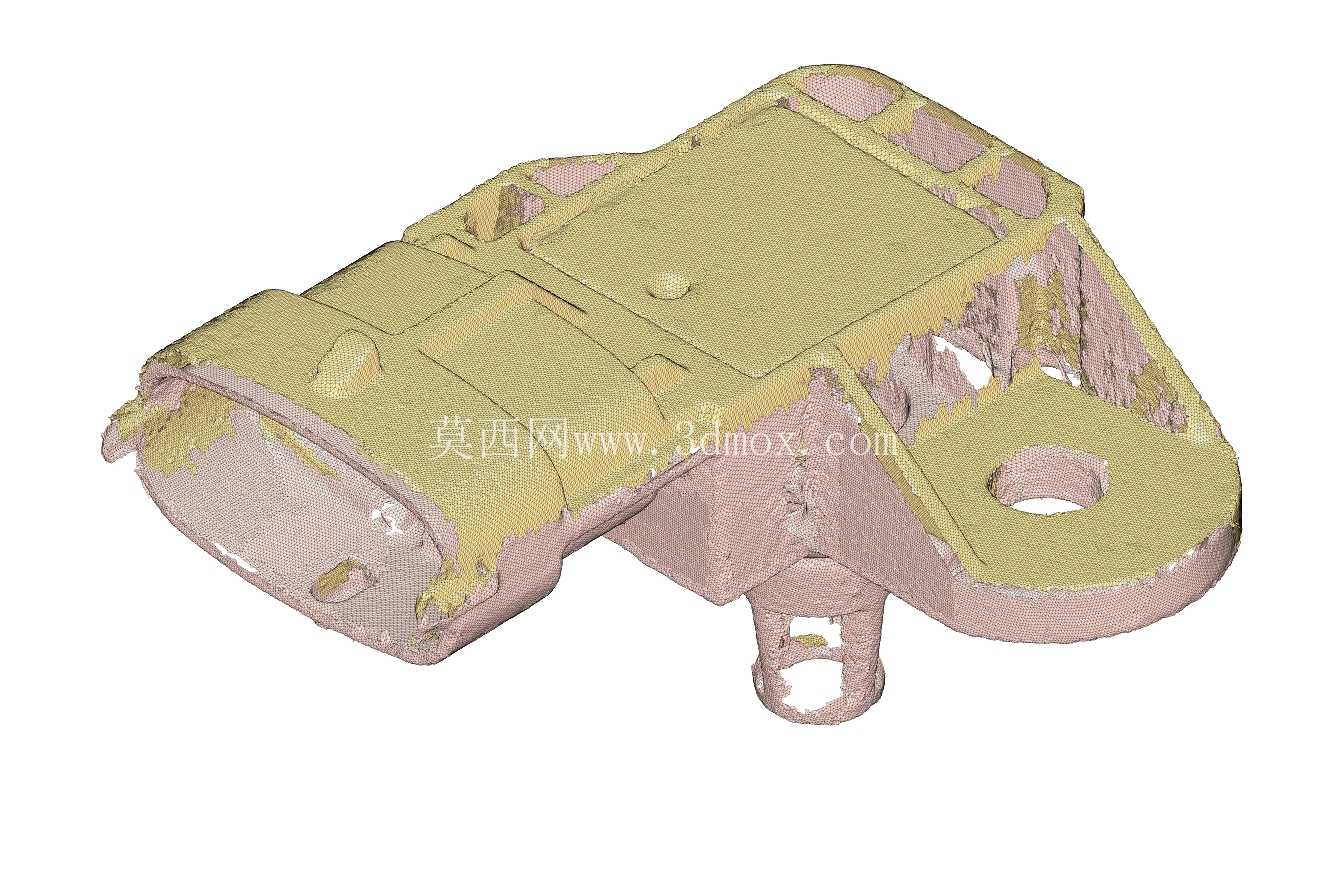

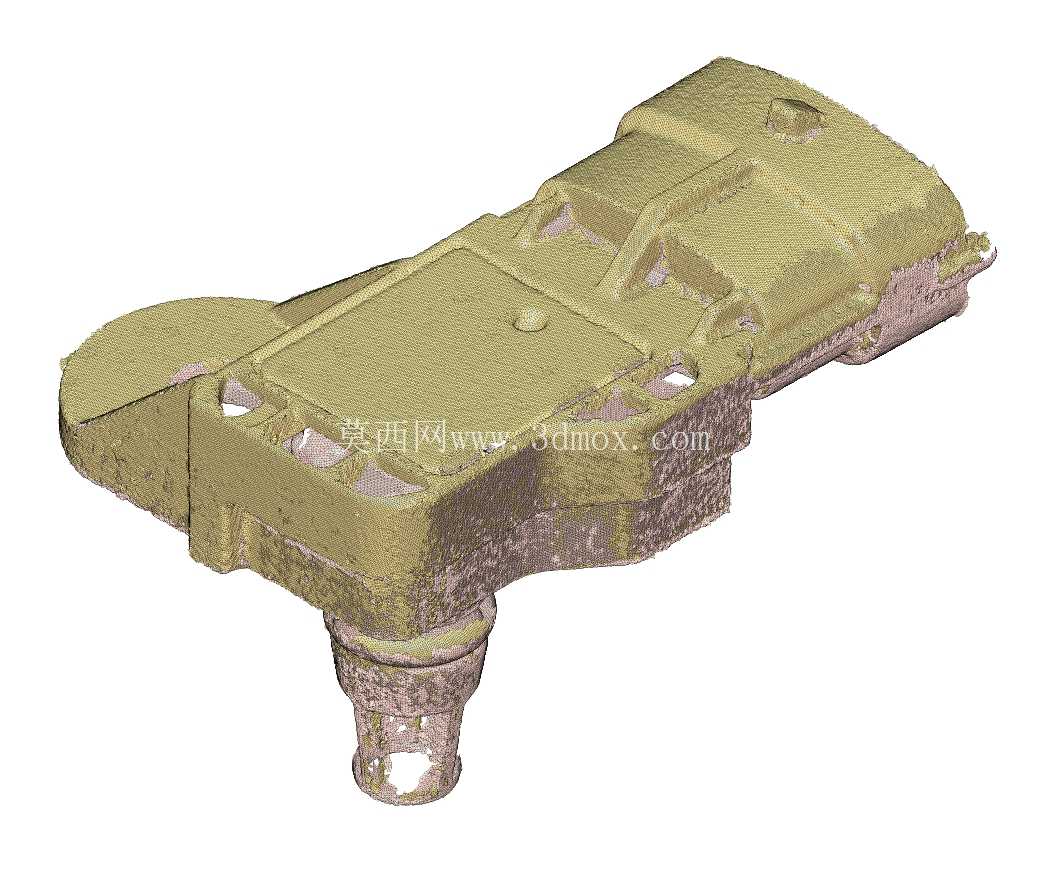

从功能实现的角度来说，这类传感器的核心是内部的压敏元件，测压端引入的增压空气作用在压敏芯片上，芯片将压力信号转化为电压信号输出给ECU，所以建模的时候虽然不需要还原内部的芯片结构，但外部的气路通道尺寸必须和实物保持一致，尤其是测压端的进气孔直径、引入通道的走向，这些结构会影响压力传递的响应速度，如果通道做的过窄或者有多余的台阶，会导致压力变化时传感器的信号输出滞后，急加速工况下ECU不能及时调整喷油量和点火提前角，就会出现动力迟滞、加速顿挫的问题。另外传感器外壳上的加强筋布局也值得参考，从测绘的外形能看到，在接插端和主体连接的位置、固定螺栓孔的周边都做了放射状的加强筋，这些结构能提升塑料外壳的刚性，避免安装螺栓拧紧时壳体变形挤压内部的传感元件，也能提升车辆振动工况下的结构强度，防止长期使用后外壳出现共振开裂。

很多刚接触汽车零部件逆向的工程师容易忽略接插件尾部的出线方向设计，这个模型的接插口和测压端呈90度左右的布局，这个角度是经过实车布局验证的，线束从接插件引出后可以顺着进气歧管的走向固定，不会出现线束弯折角度过大导致内线断裂的问题，也不会和周边的高温部件比如涡轮壳体、排气歧管靠的太近，避免线束外层被高温烤化。在做替换件开发或者改装件设计的时候，完全可以参考这个成熟的结构布局，不需要重新调整安装角度和外形尺寸，既能保证和原厂车型的安装兼容性，也能规避很多结构可靠性上的风险。
