KeyMod导轨配套锁紧螺母嵌件结构

　　在轻武器战术附件加装的实际场景中，KeyMod接口系统凭借无突出安装点、附件挂载灵活的特点，已经成为护木配件安装的主流接口形式之一，而配套的螺母嵌件，是实现附件与导轨可靠锁紧的核心连接部件，直接决定了战术附件安装后的稳定性与抗冲击性能。这类嵌件的设计完全围绕KeyMod导轨的键槽结构展开，不同于普通的六角螺母或者压铆螺母，它需要适配KeyMod接口特有的大端插入、小端卡紧的安装逻辑，不需要在护木背面预留螺母操作空间，仅从导轨正面即可完成附件的装拆，这也是KeyMod系统相比传统皮卡汀尼导轨在轻量化、紧凑化设计上的核心优势之一。

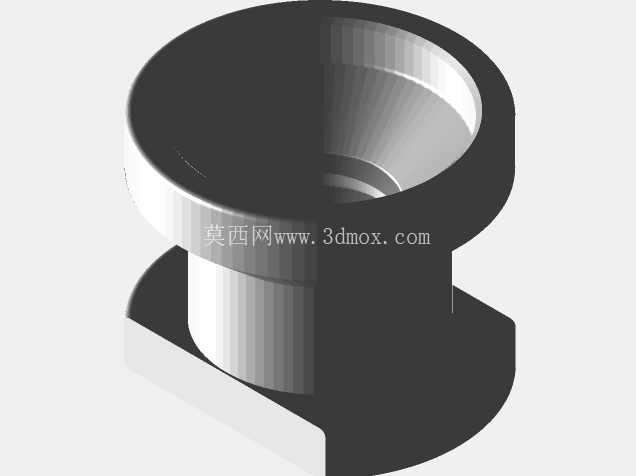

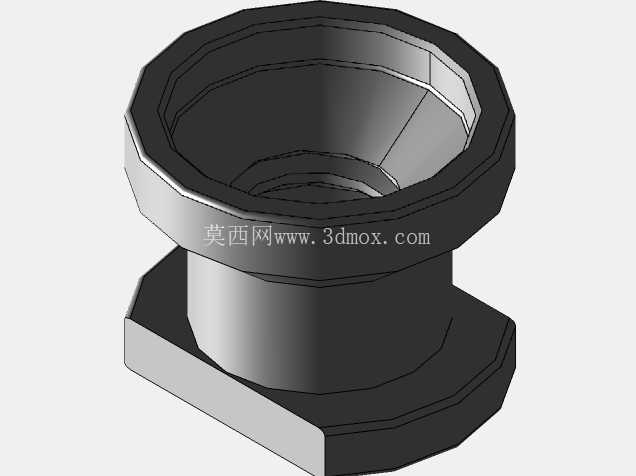

　　从结构设计逻辑来看，该嵌件采用了阶梯式回转体加底部定位台的组合结构，上部的锥面法兰段是主要的受力承载面，安装时锥面会与KeyMod键槽的斜面紧密贴合，当锁紧螺钉从附件侧拧入时，锥面的楔紧作用会自动将嵌件拉向键槽的锁紧位置，不需要额外的防转定位结构，依靠斜面的摩擦力就能抵消射击过程中产生的周向扭转力，避免螺母随螺钉转动导致的锁紧失效。底部的方形定位台尺寸严格匹配KeyMod键槽的窄段宽度，插入键槽后旋转90度即可卡在导轨背面，定位台的厚度与导轨背面的沉槽深度完全适配，安装后不会突出导轨内壁，避免影响护木内部的枪管、导气管等部件的布置，也不会在枪械后坐过程中与内部零件发生剐蹭干涉。实际选型使用时，需要重点关注几个安装边界尺寸：首先是上部法兰的最大外径，必须小于KeyMod键槽大端的开口宽度，保证嵌件能够顺利从导轨正面插入键槽内部；其次是底部定位台的对边宽度，要略小于键槽窄段的宽度，同时旋转90度后的对角尺寸要大于键槽窄段宽度，保证卡紧后不会从键槽中脱出；再者是嵌件的总高度，要匹配对应护木的壁厚加上附件安装座的厚度，保证螺钉拧入后有足够的螺纹啮合长度，通常螺纹啮合长度不小于螺钉公称直径的1.2倍，才能承受连续射击带来的振动冲击，避免螺纹滑牙或者连接松动。

　　从功能特性上看，这类嵌件不需要预先铆接或者固定在导轨上，未安装附件时可以直接从键槽中取出，用户可以根据实际的附件安装位置灵活调整嵌件的布置点，不需要在护木上加工密集的安装孔，有效减轻护木整体重量的同时，也让附件的安装位置调整更加自由。设计建模过程中，需要重点处理几个细节：上部锥面的角度通常设置为与KeyMod标准键槽斜面一致的45度，保证楔紧时的接触面积最大化，避免局部应力集中导致的导轨或者嵌件变形；法兰与定位台之间的过渡段直径要略小于键槽窄段宽度，保证嵌件旋转时不会与键槽侧壁发生卡滞；内螺纹的精度通常选用6H级，适配标准的战术附件安装螺钉，螺纹底部要预留足够的退刀空间，避免螺钉拧入到底后出现顶死的情况；所有棱边都要做0.2到0.3毫米的倒角处理，既可以去除加工毛刺，也能避免安装时锐边刮伤导轨表面的阳极氧化层，影响护木的耐腐蚀性能。

　　在实际的工程应用中，这类嵌件除了用于轻武器战术附件安装，同样可以借鉴其结构原理，应用在各类薄壁框架结构的外挂件安装场景中，比如无人机机架的外设挂载、轻量化铝合金型材的外部配件安装等场景，只要是需要从单侧操作完成锁紧、背面没有操作空间的薄壁连接场景，这种带楔紧锥面的旋转卡紧嵌件都能提供可靠的连接效果，相比传统的拉铆螺母，它不需要专用的安装工具，可拆卸重复使用，连接强度也更高，能够承受更大的冲击载荷。建模时还要注意，定位台的两个侧边要做小角度的拔模斜度，方便采用粉末冶金或者冷镦工艺批量生产时的脱模，降低加工成本；锥面与法兰端面的过渡处要设置微小的圆角，减少热处理时的应力集中，避免嵌件在承受大锁紧力时出现开裂的情况。实际装配验证时，需要测试嵌件在键槽中的滑动顺畅度，旋转90度后是否能自然卡入锁紧位置，锁紧后施加横向、纵向的冲击载荷，检查嵌件是否会出现移位、松脱的情况，保证连接可靠性满足实际使用要求。
