下坡自行车适配激光切割板材链条导轨

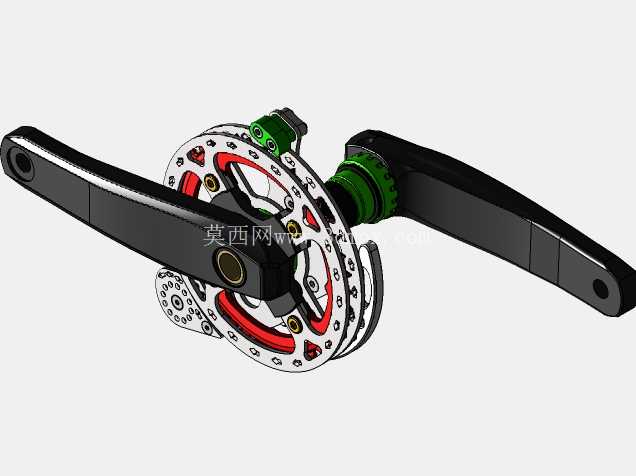

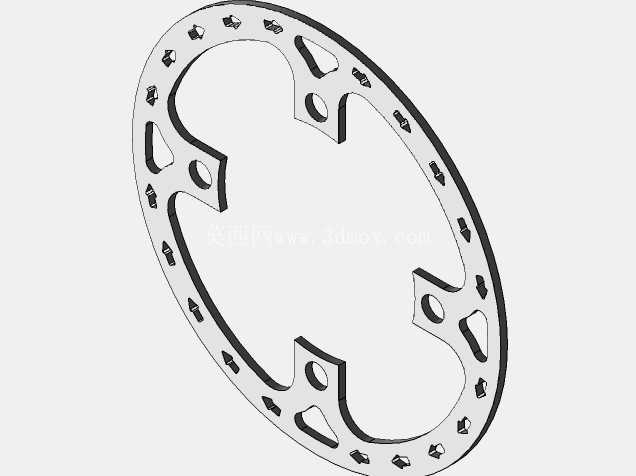

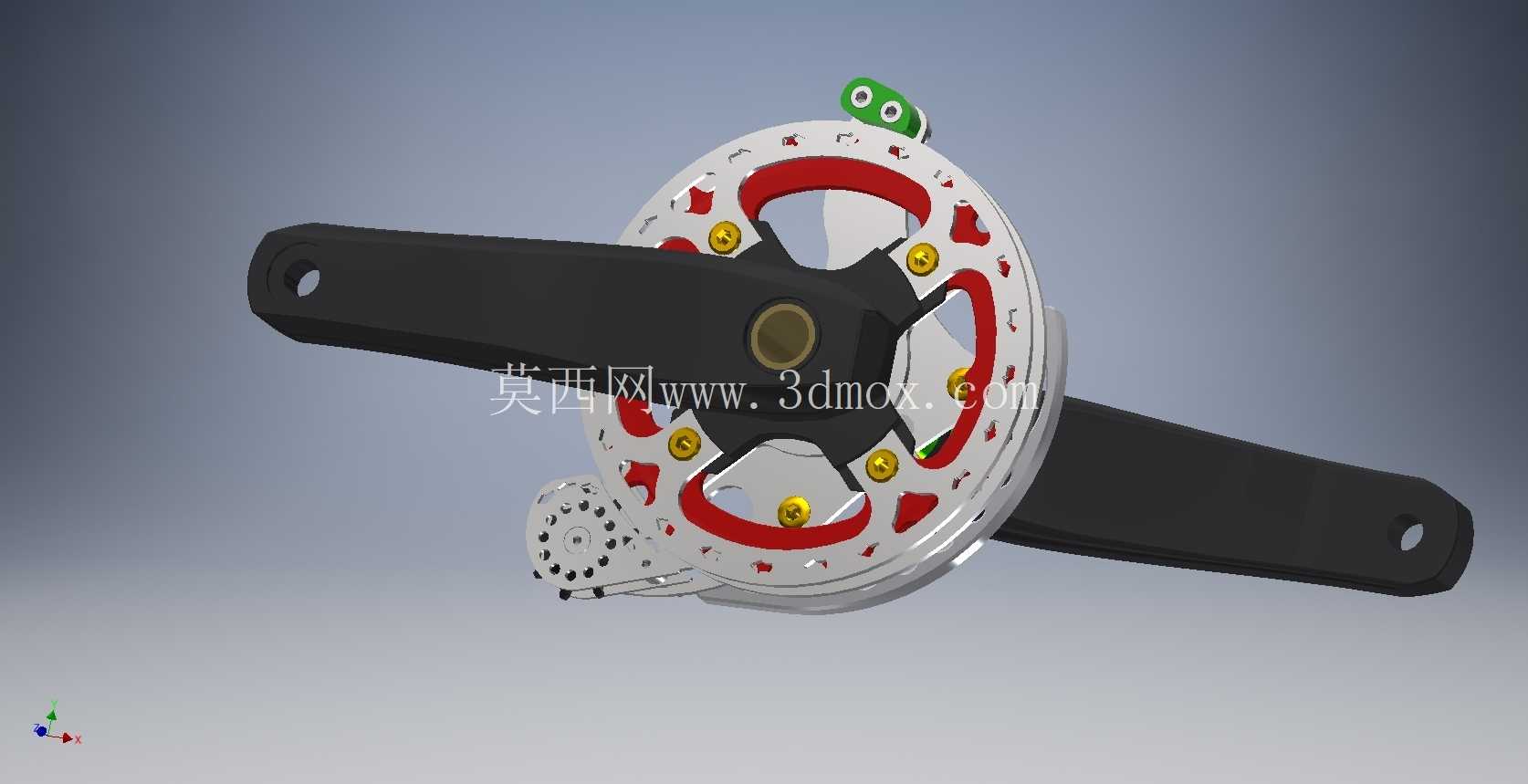

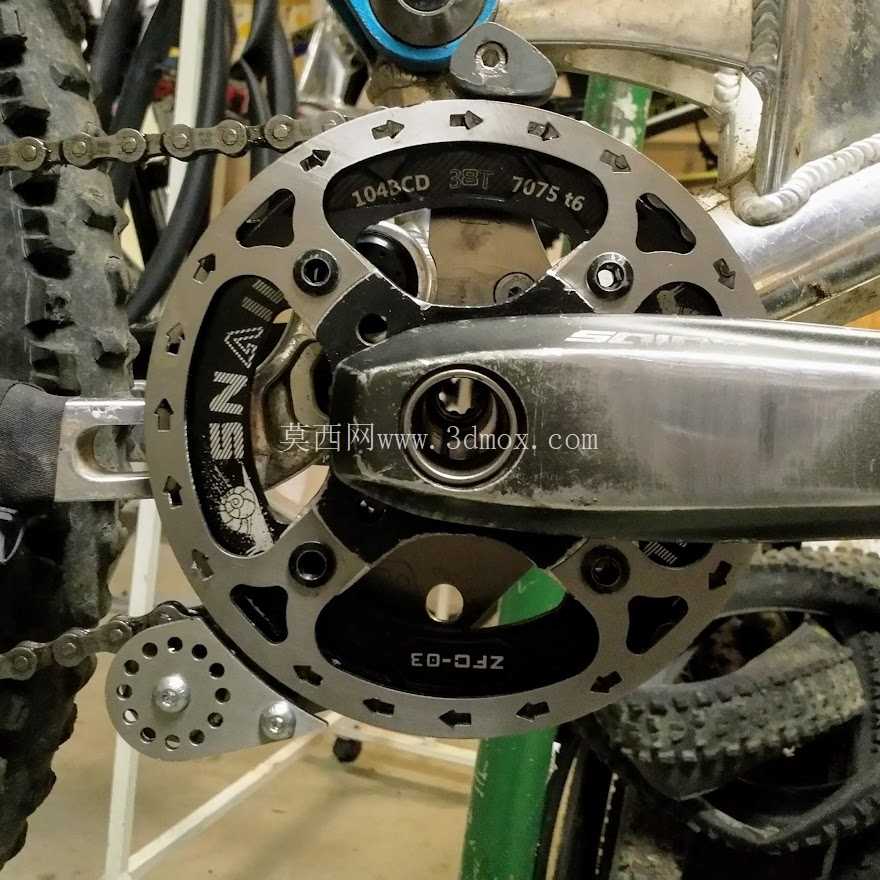

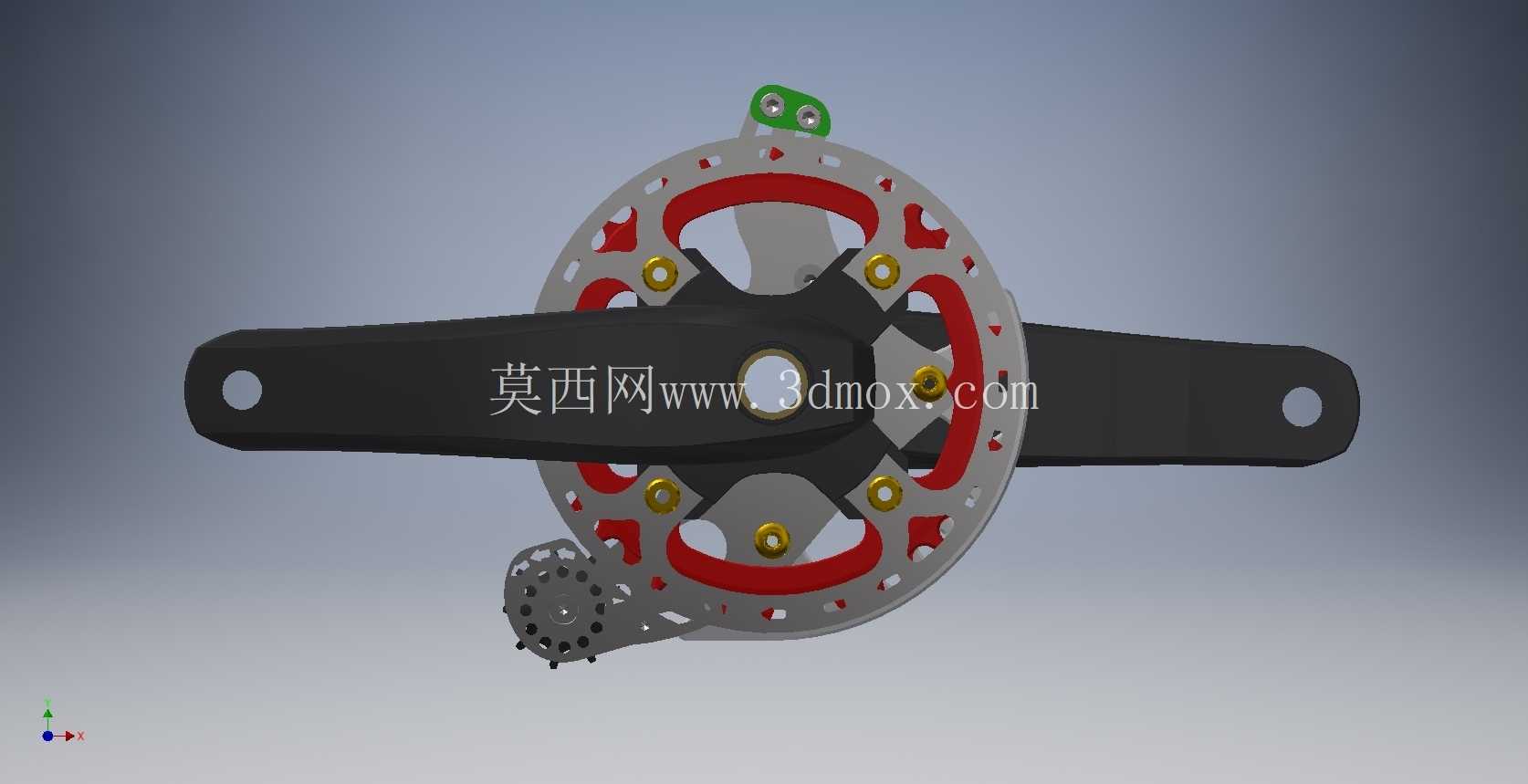

　　主体护盘采用环形镂空结构，在保证侧向防护覆盖范围的前提下，尽可能削减了非必要的材料重量，镂空区域的轮廓经过圆角过渡处理，避免应力集中导致的板材开裂，同时也能在骑行过程中带出附着在链条、牙盘上的泥沙，减少磨粒磨损对传动部件的损耗。安装点位完全匹配Saint曲柄的安装孔位，通过五颗固定螺丝与曲柄牙盘基体锁紧，安装时无需对原有曲柄、牙盘做任何打孔、切削改装，直接替换原有护盘或加装在牙盘外侧即可，安装边界完全贴合曲柄的安装面，不会与曲柄臂、中轴部位产生运动干涉。这款链条导轨主要面向山地速降骑行场景设计，适配Saint系列曲柄使用，核心作用是在高强度越野、下坡颠簸工况下约束链条运行轨迹，避免链条从牙盘齿片上脱落，同时在链条出现跳动时提供侧向限位与缓冲，减少链条对齿片的冲击磨损，也能避免链条剐蹭车架后下叉造成漆面或结构损伤。从结构设计来看，整体采用激光切割板材加工成型，没有复杂的铸锻件结构，加工门槛低，板材切割后仅需做边缘去毛刺、孔位倒角处理即可完成主体加工，适合小批量定制或玩家自行加工制作。

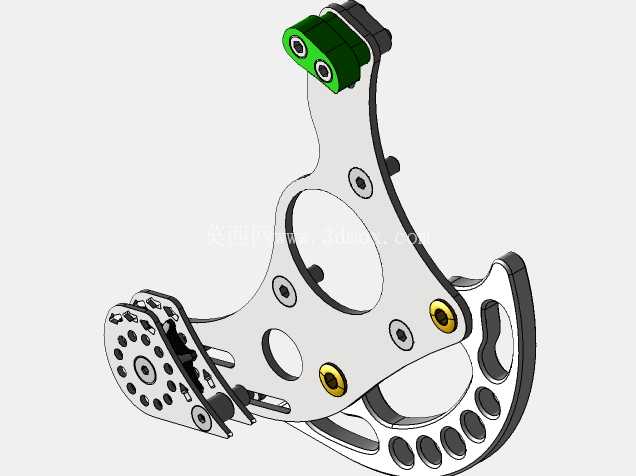

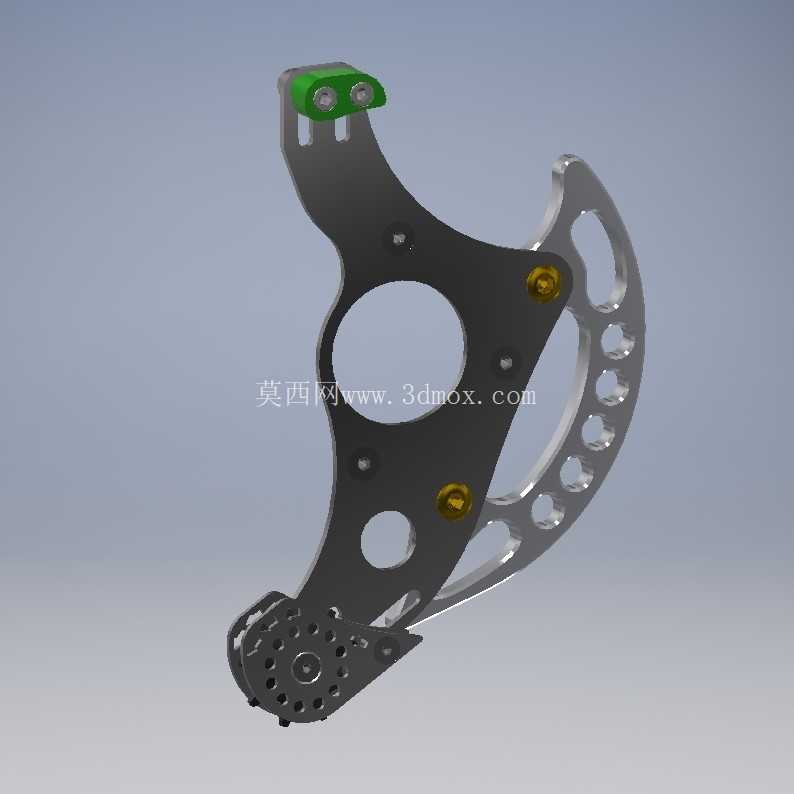

　　导轨的下导轮部分采用小尺寸带齿导轮结构，导轮齿形与链条节距完全匹配，能够在链条上下跳动时精准啮合链条，引导链条准确贴合牙盘齿片，导轮的安装支架同样采用板材折弯成型，支架上预留了长条形调节孔，可以根据不同齿数的牙盘调整导轮的上下位置，适配不同齿比的牙盘配置，调节范围覆盖32T到38T的常用速降牙盘规格。侧向防护环的高度刚好覆盖牙盘齿片的上半部分，既能够在车辆发生侧倾、磕碰岩石时保护牙盘齿片不被直接撞击，也不会因为防护范围过大导致与前变速器、车架后叉端产生干涉，防护环的边缘做了外翻卷边处理，在链条意外蹭到护环边缘时不会刮伤链条侧板，也能避免尖锐边缘对骑行者造成磕碰伤害。

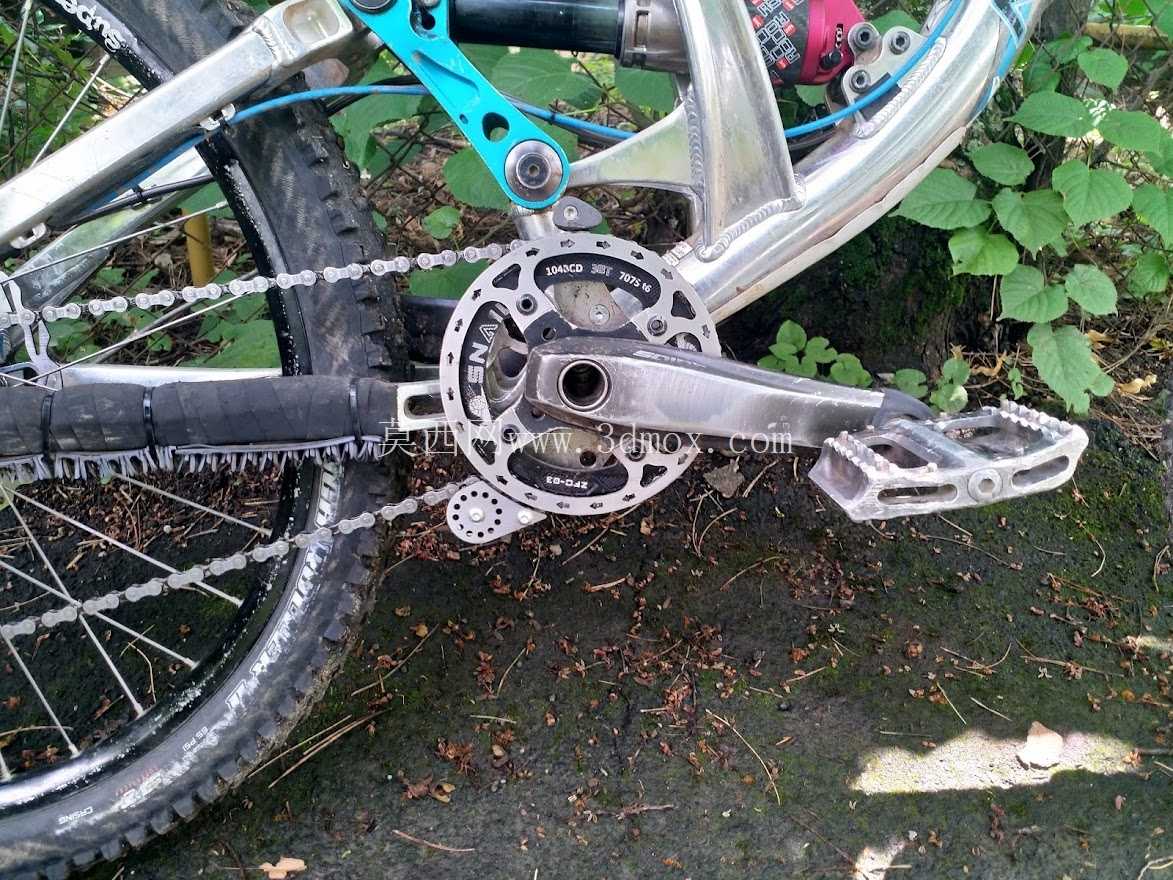

　　从实际使用场景来看，速降骑行过程中车辆经常会经过落差较大的跳台、布满碎石的崎岖路面，传动系统会承受频繁的冲击载荷，链条很容易因为瞬时的拉力波动、侧向摆动出现脱链问题，一旦在高速下坡过程中出现脱链，不仅会导致动力中断，还可能引发链条卡入辐条、拉扯后拨的故障，严重影响骑行安全，这款导轨通过外侧护盘的侧向约束加上下导轮的竖向限位，能够在链条出现大幅跳动时将其限制在牙盘的啮合范围内，大幅降低脱链概率。设计过程中充分考虑了越野场景的泥沙耐受能力，所有转动部位都预留了足够的排泥间隙，导轮与支架之间的间隙大于5mm，不会因为泥沙淤积导致导轮卡滞，护盘上的镂空孔位尺寸足够大，附着的泥沙可以在骑行振动下自然脱落，不需要频繁拆解清理。

　　整体结构没有采用复杂的多连杆可调结构，所有部件均为板材切割、折弯成型，没有高精度的机加工部件，加工成本低，结构可靠性高，在受到撞击时即使出现轻微变形，也可以通过手动掰正恢复功能，不会因为局部小损伤就导致整个导轨报废。安装完成后整体突出牙盘外侧的距离不超过12mm，不会额外增加过多的横向宽度，避免在通过狭窄岩石路段时因为突出的导轨剐蹭岩石导致车辆失控。固定螺丝采用内六角圆柱头螺丝，螺丝头完全沉于护盘的沉孔内，不会突出护盘表面，避免螺丝头受到撞击变形导致后续拆解困难。导轮的转轴采用标准件螺栓搭配耐磨衬套，磨损后可以直接更换标准件，不需要定制专用配件，后期维护成本极低。
